Onderwerp: lithium batterij van 3.6v en 3v led lampje

EtienneT schreef : ja wel even het hele verhaal lezen, er is geen 4 volt. dat is nu net het probleem. Je moet voldoende spanning hebben om de stroom te kunnen begrenzen, om de schakeling wat "speelruimte" te geven om te werken.

Dus: of een 1,5 volt batterij met een boost chippie die er meer spanning van maakt, of een 4,5 - 6 volt batterij met een weerstand!

Saeftinghe schreef :
Er zijn ook electronische schakelingen,( vaste stroombron), die ervoor zorgen dat de stroom op een bepaalde waarde wordt gehouden.
Maar ook dat zijn in principe regelbare weerstanden.
Die echter ervoor zorgen dat in de kring steeds dezelfde stroom vloeit, ongeacht de aangeboden spanning.
Maar dit alles helpt niet echt voor de keuze tussen een halogeen lampje en een ledje voor het reddingsvlot.

Misschien is het ledje al van een stroombeperkingsweerstand voorzien? Aangezien het als vervanger voor een zaklamp lampje wordt aangeprezen. Alleen kan ik dit in de "description" niet terugvinden.

Misschien gewoon testen met een regelbare lab voeding ?

Tony2920 schreef : ja maar lees nu even het eerste bericht. er is 3,7 volt in voor een witte led. Ja, er zijn stroombron chippies en circuits, maar die hebben ook speelruimte nodig. Zou er 12 volt voedingsspanning zijn, dan is het geen enkel probleem om een juist circuitje te maken.

Aan allen:
Als service even wat schema's opgezet. Als eerste voorschakelweerstanden voor een voedingsspanning van 3,7V bij diverse stromen en brandspanningen van witte leds (uit de Conrad website opgedoken)
Als tweede: een schakeling voor een constante stroombron bij gebruik van een spanningsbron van 5 tot 30V (gebaseerd op de meest voorkomende stromen van led's) het schema komt uit de datasheet van de TL431 (programmeerbare zenerdiode van Motorola).
En voor de echte powerled fanaten: dezelfde schakeling, maar nu gedimensioneerd voor 'stoere stromen'.
Het gebruik van een constante stroombron schakeling houdt het licht uit de led binnen grote spanningsvariaties constant, maar 'vermoordt' ook behoorlijk wat vermogen, zeker bij hoge stromen. Een schakelende 'buck-boost' converter is dan zuiniger, maar ook duurder.
Schema voor jullie:

Groeten, Peper.

roblisto schreef :
Rob,

Jij geeft als enige het juiste en meest bruikbare antwoordt; zo moet het dus zonder poespas.

Het is niet te hopen dat al die andere technische hobby filosofen hier ooit in hun vlot moeten gaan zitten, want dan komt er nooit licht in de duisternis

Dank je Wadnwind, eerlijk gezegd was ik het spoor al lang bijster in dit draadje.

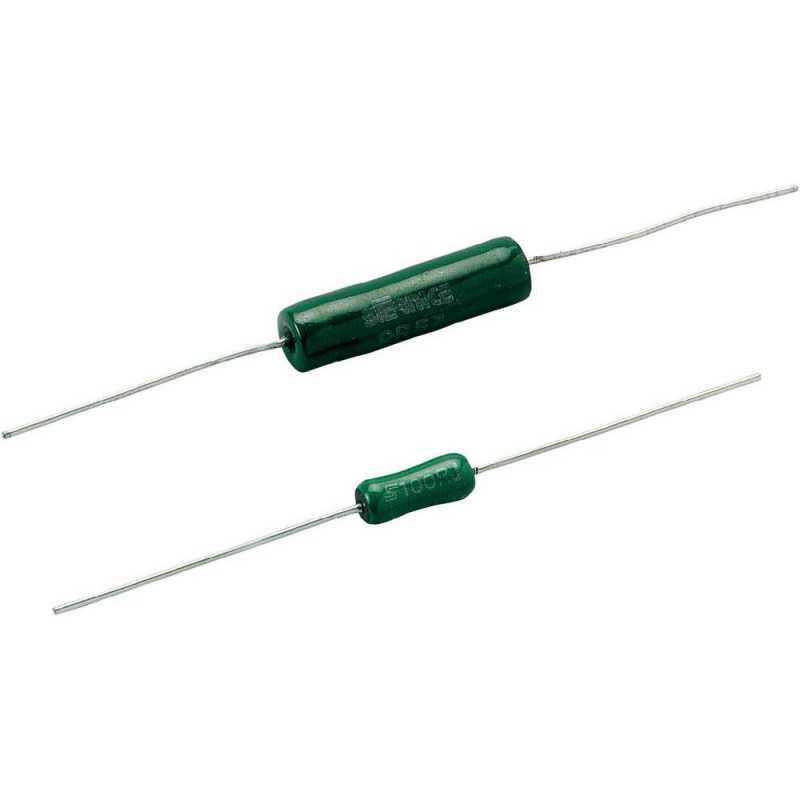

Ik begrijp dat het beter is er toch een weerstand tussen te zetten, maar nu zit ik even te zoeken naar een weerstand van 15 ohm. Kan ik een weerstand gewoon in de + draad opnemen, deze bijvoorbeeld:



Of laat ik nu wel heel erg zien dat ik leek ben?
frank

overigens een kwart watt weerstand is voldoende, heb je wat meer ruimte. de weerstanden op je foto zijn veel te groot.
Als je een adres geeft gooi ik er wel een paar in een envelopje voor je

@Roozeboos
Je hebt in een vorige post een quote van Saeftinge die ik gequote had vermeld alsof ik dat geschreven had.
Nou ik wil geen ruzie met Saeftinge (en ook niet met jou), maar mij lijkt dit niet helemaal juist.
Straks gaan anderen nog denken dat ik net zo slim ben als Saeftinge.

@Frankrijk
Zou misschien toch eens dat ledje op een labvoeding laten testen, misschien is het wel voorzien van een weerstand omdat het als vervanger voor een zaklamp is voorzien.

Wat voor c cel batt praat je over? Ik ken ze alleen als 1,5 volt?

Tony2920 schreef :
oh heb ik de verkeerde naam weggehaald van de quote, excuses.

Ik stuur frankrijk een stuk of wat weerstandjes op van 15 ohm.
Komt er te weinig licht met 1 weerstand, kan ie altijd nog twee parallel zetten.

Sunday schreef : Het is een Lithium batterij ( omdat daar veel meer stroom in zit ), die zijn in dat formaat alleen als 3.6v te krijgen ( teminste ik kan niets anders vinden ).
frank

Chris,harstikke bedankt! Zodra ze binnen zijn ga ik uiteraard wat experimenteren.

Sunday schreef :
Lithium cellen zijn 3,6 volt, Alkaline 1,5 volt.

Wij hebben voldoende batterijen(packs) over om te experimenteren, vooral D-cellen of monocellen van 18AH
Gratis afhalen zolang de voorraad strekt tegen gebak

Ha...Ha... Tony, zo slim is die saeftinghe niet hoor, heeft het niet eens opgemerkt.

Een uurtje geleden kreeg ik de weerstandjes van Chris binnen. Super Chris, dankjewel!

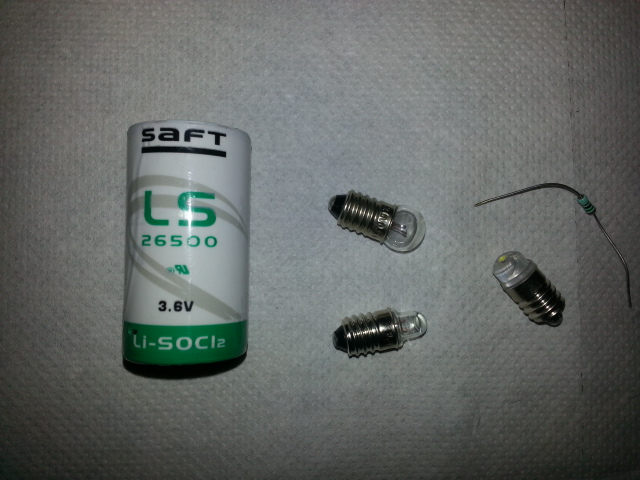

Eerst maar even een experimentje gedaan met 3.7v halogeenlampje, 3.5v gewoon lampje en 3.0 ledlampje met de weerstand:



Nou het ledlampje ( met weerstand ) geeft duidelijk het meeste licht. Zelfs zoveel dat het verblindend is.
Dus nu heb ik er één tussen het +draadje en het lampje gesoldeerd. Eromheen heb ik zo'n krimpkousje gedaan en toen het geheel weer mooi waterdicht op het reddingsvlot gemonteerd. Nu laat ik het lampje toch maar een poosje branden om zeker te weten dat die niet doorbrand, want ik vind het wel erg veel licht!

Een paar vragen:
Eén weerstand van 15 ohm is toch wel genoeg?
Hoe lang moet ik het ledlampje laten branden om zeker te weten dat het heel blijft ( ik heb uiteraard ook nog wel een reservelampje ).
frank

Als je heel erg zeker wilt zijn dat de boel heel blijft dan zou je even de stroom door de led kunnen meten. Als die rond de 20 mA zit dan heeft je lampje een levensverwachting van ik geloof 10.000 uur.
Kan je meten met een universeelmetertje van de bouwmarkt uit de 5 euro bak

En inderdaad: die dingen geven ontstellend veel licht.

Gr Rob

Dankje Rob, net even gemeten en als ik alles goed gedaan heb , dan gaat er 29mA door de led heen. Het ging me er alleen maar om of het lampje niet na een uur al door brandt of zo. Hij heeft trouwens de hele middag vrolijk staan branden. Dus wat mij betreft: experiment geslaagd.
frank

nou mooi!

frankrijk schreef :
Klinkt allemaal goed verder in het draadje. Die batterijen zijn dus gratis op te halen voor de liefhebbers. (gebruikt, doch 99,99% vol)

@WadnWind, voor mij een beetje ver weg vanuit Frankrijk .
Kun jij me vertellen wat de levensduur is van een lithium batterij? Zo één als ik er gekocht heb ( er staat geen houdbaarheidsdatum of zo op en op google wordt ik ook niet wijzer ).
frank

@Frankrijk,
Ik wou eerst vragen: Waar in Frankrijk, want als het aan de Belgische grens zou zijn, dan kan ik wel een stukje helpen.
Maar heb het even bekeken op je profiel en het is aan de grens met de Middellandse Zee. Das ook voor mij iets te ver, dan wordt het zo laat tegen dat ik terug thuis ben. .

@WADnWIND
Heb je er zoveel te veel?
Ik heb er momenteel geen bestemming voor, maar als je ze anders naar de milieustraat moet brengen, kan ik er misschien beter toch een komen ophalen.
Maar niet deze week.

m.v.g.
Tony

Wel heel aardig dat je aan me denkt Tony!
frank

frankrijk schreef :
Dag F.

Ik hoop niet dat je er 1 nieuw gekocht hebt, dat is zone en erg duur.
De capaciteit van een mono-cel of D-cel is 18.000mAH ofwel 18AH.

Wij hebben er vaak 10 tallen over in batterij pakketten. Ik gebruik ze voor de gekste en meest idiote dingen.
De meeste gaan, 99,99% vol, naar de recycling. Ik heb er net weer een bak vol weggebracht.

moet je je inkoop beleid niet aanpassen WadnWind?

roozeboos schreef :
Je snapt het niet , hé?

Ze zijn allemaal 4 of 5 jaar oud en 99,99% vol en de hele wereld gezien
ra ra......

Je wil niet weten hoeveel batterijen wij weg gooien, vaak na een SBM voor een EPIRB, of batterijen van SART's VDR's om maar eens wat te noemen. Containers vol
Meestal nog helemaal goed, maar ja, expire date, he? Mogen niet meer worden gebruikt voor de toepassing waarvoor ze in eerste instantie bedoeld waren...

De batterijen die WaDnWIND bedoeld zullen ook wel van dit soort toepassingen afkomen.

Groet,
Rob
