Onderwerp: Dsub 15 pin naar RS422/RS232/12v

Goedemorgen

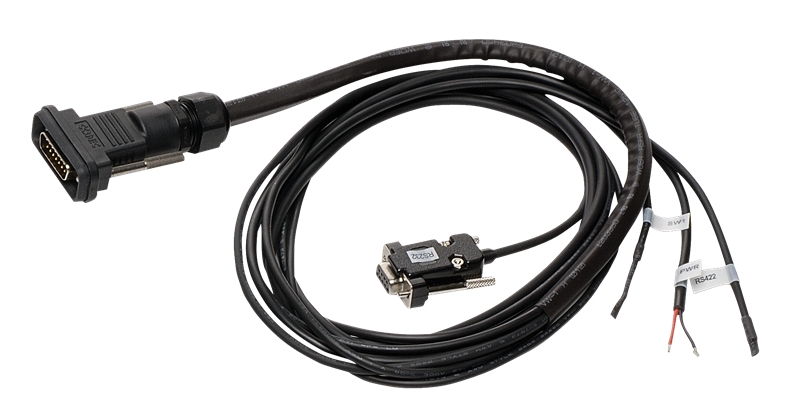

Voor mijn ais transponder heb ik een kabel nodig. Deze kabel is via de leverancier vrij kostbaar (150 euro). de onderdelen los zijn bij elkaar via conrad nog geen 20 euro en wil hem proberen zelf te maken. Ik zie hier vaak topics voorbij komen met veel kennis over dit soort zaken, ik hoop dat ik tips kan ontvangen. Het gaat om deze kabel, met het volgende aansluitdiagram:






Ik ben van plan een dsub 15 pin connector en een 9 pin dsub connector te kopen en opgegeven dikte bedrading. ik interpreteer het schema als zodanig:



Daarnaast staat er aangegeven "connectors J1 en J2 have shielded jackets with ground connetion to metal shell of connector" Betekend dit dat ik voor de aansluiting van DB15 naar DB9 een 3 aderige draad met mantel en de mantel soldeer ik aan de metalen behuizing van de d15 en d9 sub? of een 4 aderige draad en de behuizing van de connectoren aan elkaar verbind met de 4e draad?

Ik bestel zulke connectoren met behuizing:
www.conrad.nl/p/d-sub-male-con...rkelk-1-stuks-741663

Ik hoor graag de tips en of ik op de goede weg zit bedankt alvast

mantel = gnd = pin5 bij een subD-9

De kosten van zo'n kabel zijn altijd hoger dan je denkt. De waterdichte subD-15 stekker kost al €7,66 ex.btw.
Dus hoe jij aan €20 komt?
Je bent toch zomaar 30-45 minuten bezig met prutsen en solderen. Nog afgezien van alle andere spulletjes. (en de werkplaats waar het gemaakt wordt).

Ik denk dat je moet zeggen dat het niet duur is, maar wel een hoop geld.

WADnWIND schreef :
En daarnaast moet er garantie gegeven worden en moet er nog een partij wat verdienen. de herkomst van de prijs is mij duidelijk. Het liefst heb ik een officele kabel, zodat ik nooit problemen krijg van mij eigen gesoldeer gepruts . Voor het draad, de connectoren, kom ik op 19 zoveel euro, daar komt nog verzendkosten bij. dus je hebt gelijk het wordt duurder dan 20 euro. maar nog ruim onder 150 euro.

Oke, pin 5 en pin 14 via de mantel aansluiten dus, is dat voldoende of moet dat ook aan de connector zelf gesoldeerd worden?

WADnWIND schreef :
Nee dat kun je zo niet zeggen, maar er staat ook bij dat in de voorbeeldkabel de mantel is verbonden met het metalen buitengedeelte van de stekker.
Stel je hebt een gescheiden voeding op je instrument dan wordt dat zo mooi teniet gedaan.
Welk type transponder is dit?
Als die RS232 niet galvanisch gescheiden is.....
En waar ga je hem op aansluiten?
En waterdicht hoeft natuurlijk niet als het binnen zit.

Het is al heel lang duidelijk dat aan het ding, vul zelf in elektronica,fototoestel,schoenen, niet veel verdiend wordt en de verdiensten moeten komen uit de toebehoren. (kabeltje/tasje/schoensmeer/verzekering)

Van je schemaatje van de subd-9 klopt helemaal niets.
Ik wou je corrigeren en toen zag ik pas ook de RS422 aansluitingen die kan je dus veel beter gaan gebruiken.

Zeilprutser schreef :
De rs232 gaat aan de laptop voor instellen. De RS422 gaat naar een Yakker. Het is de nauticast b-300.

3Noreen schreef :
ja dus? in dit geval fijn toch? je hebt dus een goedkopere transponder daar zit de winst niet zeg je en je hoeft niet het dure kabeltje te kopen, omdat je zelf kan solderen..........

Nou dat heeft de fabrikant toch fijn geregeld

pimsalabim schreef :
In dit geval is het heel discutabel of je met de originele kabel bijvoorbeeld je laptop wil grounden.....

TS: goed filteren hoor, er staat flink wat onzin en ruis in dit draadje hier en daar!
Zelf een kabeltje maken gaat natuurlijk prima. Als je goed kan solderen en de juiste tin gebruikt.
Rustig de tijd voor nemen.
En nog even doormeten voordat je het aansluit.

pimsalabim schreef : Ok dat kan wel zonder problemen zolang je tijdens dat instellen met je laptop de laptop op zijn eigen accu laat draaien en niet aansluit op de boordspanning met een converter.

Zal zo zeggen wat er verkeerd is aan het Sub-d 9 schema.

Zeilprutser schreef :
Je bedoelt dat de originele kabel niet voldoet?
roozeboos schreef :
Solderen gaat wel lukken en doormeten ook, alleen even helder hebben hoe het aangesloten moet worden, daar ben ik leek in. dank

Wat een ingewikkeld probleem.

Een stekkertje maken met 3 draadjes.

Naast de soldeer versie kun je ook nog stekkertjes krijgen met schroefterminals. Dan hoef je niet eens te solderen.

Kosten wel een paar Euro meer.

Kabeltjes zijn al jaren een bron van woekerprijzen.

Vandaar al die afwijkende stekkertjes. Je wilt bij je nieuwe apparaat ook nog een kabeltje en je betaald de hoofdprijs.

En heus die stekkertjes met kabels worden niet ambachtelijk gemaakt in een geavanceerde werkplaats met duur personeel.

Met de info die ik nu heb:
1: Mantel aan de Sub-d 9 kant hoef je niet te verbinden.
Alleen aan de Sub-d 15 kant de mantel aan het metalen buitengedeelte solderen.

2: Aan de kabel hoort een female sub-d 9 stekker, die steek je dan in een male sub-d stekker van je laptop of op de male sub-d van een serial naar USB converter.

3: Normaal moet in een schema de RX van de AIS op een TX van je PC en de TX van je AIS op de RX van je PC.

4: Wat heb je nu getekend? De male of female stekker, van de voorkant gezien of van de soldeer kant gezien?

5: Normaal teken je dan de female van de voorkant dus niet het spiegelbeeld aan de achterkant waar je moet solderen

6: Dit zijn de pinnen van de voorkant van een female sub-d 9:



7: De RS232 TX moet dan op pin 2
RS232 RX moet dan op pin 3
GND moet dan op pin 5


8: De sub-d 15 is een male stekker die is dan wel goed getekend (van de voorkant dus niet de soldeer kant) en dan is pin 1 inderdaad de 12v+

pimsalabim schreef :
Dat is afhankelijk van de toepassing, vaste boordcomputers hebben meestal een metalen behuizing en die hangt normaal gesproken aan de -12V, dan voldoet deze kabel prima.

Maar gebruik je bijvoorbeeld een laptop en hangt die via een converter aan je boordspanning dan krijg je een mooie ongewenste groundloop.

Gebruik je een raspberry pi met de door velen op dit forum geadviseerde gescheiden voeding dan creëer je afhankelijk van de toegepaste serial naar USB converter ook een mooie groundloop.

Even een trucje waar ik ongetwijfeld voor verkettert ga worden door de heren, maar wat ik zelf doe. Aan de laptop zijde sluit ik in eerste instantie de ground niet aan. Wel aan de AIS kant in dit geval ook de mantel. Mocht het spul dan wel werken weet je dat de grond via de voeding loopt. Werkt het niet dan kan het zijn dat je te maken hebt met een geïsoleerde opstelling. Dan meet je hoeveel spanning er staat tussen de ground van de laptop en de AIS terwijl er een weerstand van een paar honderd ohm tussen zit. Als de meting van het potentiaal verschil vertrouwen wekt, lees, niet te veel is, kun je het weerstandje weghalen.

Zeilprutser schreef :
Super bedankt voor je input. nav jou tips het opnieuw getekend: Alleen dan is voor mij nog niet 100% helder hoe ik de gnd verbind met de mantel. voor de rest super duidelijk



Kan de gnd bijvoorbeeld zo aangesloten worden, met een aparte ader? of sluit ik de gnd van sub-9 aan de mantel, de gnd van sub-d 15 aan de mantel en de mantel aan de behuizing van sub-d 15?


Bedankt voor de hulp!!

Nee de afscherming van de kabel moet alleen aan de buitenkant/ijzeren gedeelte van de Sub-d 15 stekker.
In de AIS is die verbonden met GND/-12V (dat moet jij dus niet doen)

Zeilprutser schreef :
onder het mom domme vragen bestaan niet. De gnd pin sluit ik dus niet aan op sub-d15 en de gnd van de subd 9 sluit ik aan op de afscherming?

Nee, nee nee,
Er moet gewoon een draad tussen pin 14 van de sub-d 15 en pin 5 van de sub-d 9 die je verder nergens op aansluit!
De afscherming alleen op de buitenkant van de sub-d 15.

PS voor € 75,- maak ik wel zo'n kabel hoor

Zeilprutser schreef :
Haha oke. sorry sorry ik ben nog een leek op dit gebied . Bedankt voor het aanbod. Ik ga het eerst zelf proberen, als er nog geen rook uit de ais transponder komt en het lukt niet neem ik contact met je op

aller laatste vraag:). Als die afscherming alleen aan de buitenkant van de connector zit, waar dient dit dan voor ?

Als afscherming

Zeilprutser schreef :

Wat zielig.... vooruit nog een keer dan, intern in de AIS is de afscherming verbonden met GND en zo werkt afscherming.

Zeilprutser schreef :
Hij was duidelijk ik bedoelde gênant dat ik de vraag moest stellen dank voor je hulp! spullen zijn besteld .
