Onderwerp: Wat is dit kastje?; Yanmar in Jeanneau SO32i

Wat is dit kastje?; Yanmar in Jeanneau SO32i 27 jan 2021 19:43 #1248192

  • Bert65
  • Bert65's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3807

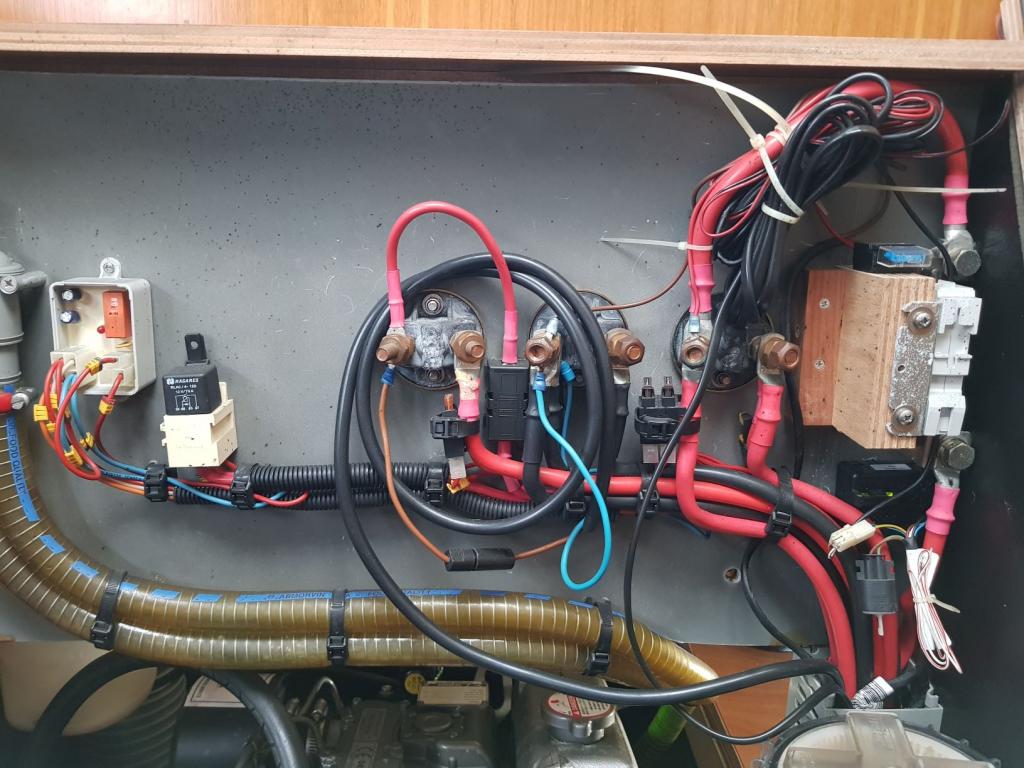

Ik wil een Dc DC lader aansluiten in mijn Jeanneau SO32i. Die moet op de plaats komen van de accu scheider. Die lijkt eenvoudig te vinden. Op de foto is dat waarschijnlijk de Nagares, klopt ook met de info die er er over op internet te vinden is en met de 10 kwadraad draden die er heen lopen.

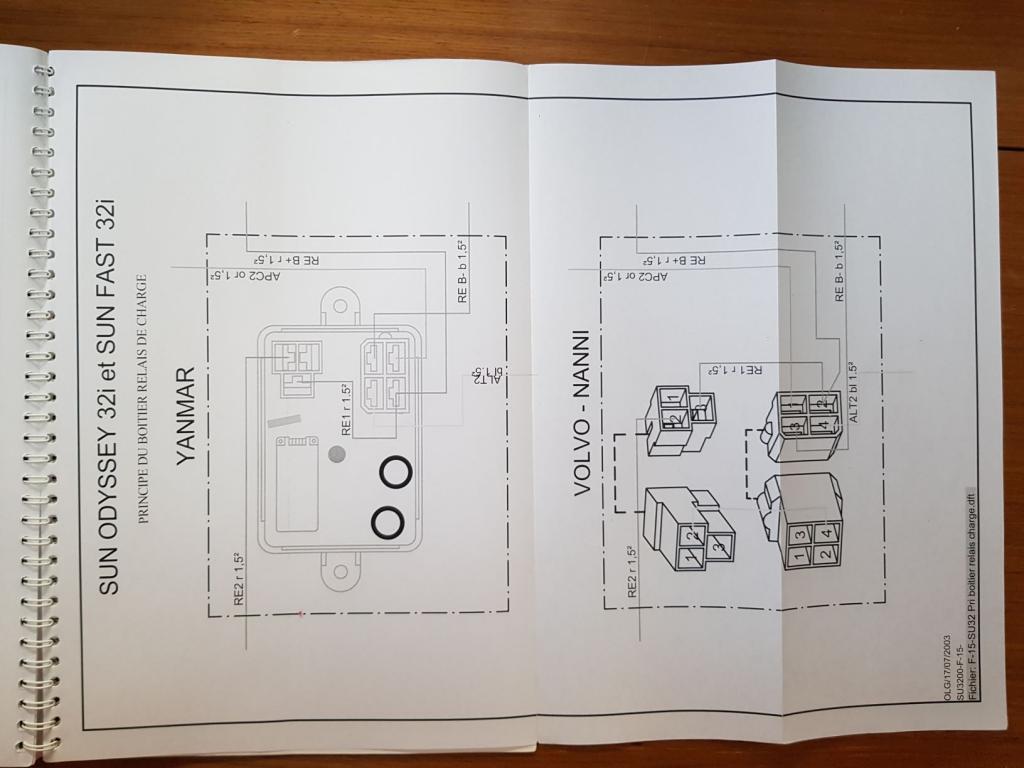

Maar volgens het electrische schema heet dat witte kastje links er van de 'boiter de relais de charge', maar hij zit er alleen als je een Yanmar motor hebt.

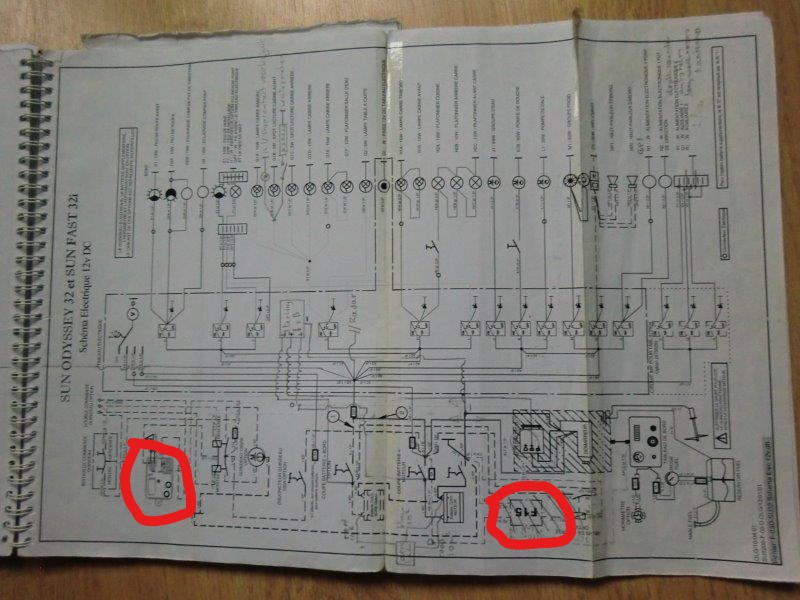

Wie weet dat witte kastje is? En waarom staat het (zie de omcirkeling) twee keer in het elctrische schema?

Kan ik de Dc Dc lader gewoon op de plek van het scheidingsrelais aansluiten?
Bijlagen:
Alleen ingelogde leden kunnen reageren.

Wat is dit kastje?; Yanmar in Jeanneau SO32i 28 jan 2021 13:39 #1248404

Bert65 schreef :
Ik wil een Dc DC lader aansluiten in mijn Jeanneau SO32i. Die moet op de plaats komen van de accu scheider. Die lijkt eenvoudig te vinden. Op de foto is dat waarschijnlijk de Nagares, klopt ook met de info die er er over op internet te vinden is en met de 10 kwadraad draden die er heen lopen.

Maar volgens het electrische schema heet dat witte kastje links er van de 'boiter de relais de charge', maar hij zit er alleen als je een Yanmar motor hebt.

Wie weet dat witte kastje is? En waarom staat het (zie de omcirkeling) twee keer in het elctrische schema?

Kan ik de Dc Dc lader gewoon op de plek van het scheidingsrelais aansluiten?

ik ben ook benieuwd wat de functie van de componenten in dat kastje is?
Alleen ingelogde leden kunnen reageren.

Wat is dit kastje?; Yanmar in Jeanneau SO32i 28 jan 2021 13:47 #1248405

  • HotSnail
  • HotSnail's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1201
Als ik een gok moet wagen een laadregelaar die zorgt dat de accu niet overladen wordt.
Alleen ingelogde leden kunnen reageren.

Wat is dit kastje?; Yanmar in Jeanneau SO32i 28 jan 2021 13:52 #1248409

  • JeePee
  • JeePee's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6923
Vermoedelijk een hulprelais wat reageert op een sensor. Het relais bedient dan weer een zwaarder uitgevoerd relais wat een sensor niet rechtsreeks kan schakelen.
Het afgebeelde schema is zo niet te lezen.
Alleen ingelogde leden kunnen reageren.

Wat is dit kastje?; Yanmar in Jeanneau SO32i 28 jan 2021 13:59 #1248413

  • Bert65
  • Bert65's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3807
Ik ga proberen een betere foto van het schema te uploaden.
SO32's met een Volvo motor hebben dit kastje niet, alleen bij een Yanmar. @Hotsnail: ik zou dan verwachten dat dit onderdeel ook bij een Volvo motor aanwezig is.
Ik heb contact gehad met een SO32 bezitter met een Volvo motor, die heeft dit kastje niet
Alleen ingelogde leden kunnen reageren.

Wat is dit kastje?; Yanmar in Jeanneau SO32i 28 jan 2021 14:05 #1248414

  • Bert65
  • Bert65's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3807

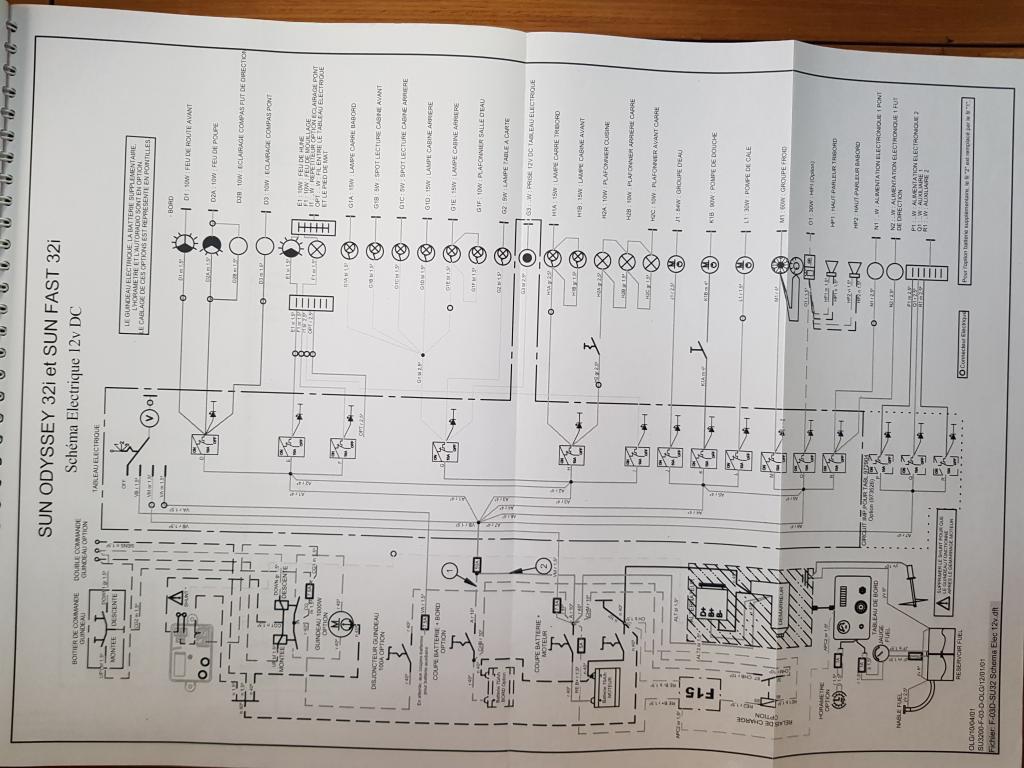

Ik hoop dat dit bestand niet te groot is voor het forum, maar hier het schema. Wat in het schema F15 wordt genoemd komt dus (volgens mij) links bovenaan nog een keer terug in het schema
Bijlagen:
Alleen ingelogde leden kunnen reageren.

Wat is dit kastje?; Yanmar in Jeanneau SO32i 28 jan 2021 14:07 #1248415

  • Bert65
  • Bert65's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3807
En vooral ben ik natuurlijk geĆÆnteresseerd waar ik nu mijn Dc Dc regelaar moet aansluiten
Alleen ingelogde leden kunnen reageren.

Wat is dit kastje?; Yanmar in Jeanneau SO32i 28 jan 2021 15:06 #1248424

  • JeePee
  • JeePee's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6923
Het relais links boven op het schema (zoals jij het benoemt)is optioneel en staat in een circuit van een ankerlier en bedient idd een zwaar relais, heeft geen connectie met laden van accu.

Vwb de andere vraag is er te weinig info wat je hebt en bedoelt.
Laatst bewerkt: 28 jan 2021 15:11 door JeePee.
Alleen ingelogde leden kunnen reageren.

Wat is dit kastje?; Yanmar in Jeanneau SO32i 17 okt 2022 13:06 #1430648

  • J32i
  • J32i's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 27
Verleden jaar een Jeanneau 32i gekocht met hetzelfde mysterieuze kastje. Ik ben benieuwd of het nog duidelijk is geworden wat het precies is. Het staat inderdaad in het circuit van de ankerlier en er zijn er twee (1 bij de ankerlier en 1 op het schot boven de motor) Ook ik ben benieuwd waar en hoe je de DC lader moet aansluiten.
Alleen ingelogde leden kunnen reageren.

Wat is dit kastje?; Yanmar in Jeanneau SO32i 17 okt 2022 16:52 #1430713

  • Reed
  • Reed's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 717
Ik heb ook een Franse boot en daar klopte het schema i.i.g. niet met de werkelijkheid aan boord.
Als ik het goed zie op de foto (en ook gezien de dikte van de stroomkabels) lijkt er links op de foto een Cytrx-relais te zitten. Dat zit er bij mij toevallig ook.
Bij mij zit het zo: De diodebrug zorgt (tijdens het draaien van de motor) voor een scheiding tussen de serviceaccu en de start-accu. En iK verwacht dat het cytrix-relais er voor zorgt dat eerst de service-accu wordt opgeladen en wanneer deze vol is, dat dan pas de accu voor de boegschroef wordt geladen.
Ik weet het niet zeker, maar zo iets zou wel kunnen lijkt mij.
Reed van Batavia (oud Nederlands) voor de Rede van Jakarta.
Laatst bewerkt: 17 okt 2022 16:58 door Reed.
Alleen ingelogde leden kunnen reageren.

Wat is dit kastje?; Yanmar in Jeanneau SO32i 18 okt 2022 16:41 #1430953

  • Bert65
  • Bert65's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3807
Dat geloof ik ook. In heb dit relais overbrugd en gebruik nu een DC DC lader. Dat bevalt heel goed.

Gepost met de officiƫle Zeilersforum-app
Alleen ingelogde leden kunnen reageren.

Wat is dit kastje?; Yanmar in Jeanneau SO32i 18 okt 2022 20:49 #1431005

  • J32i
  • J32i's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 27
Het is mij nog niet duidelijk wat het wittekastje met rode led is. Is dit de genoemde diodebrug?
Alleen ingelogde leden kunnen reageren.

Wat is dit kastje?; Yanmar in Jeanneau SO32i 19 okt 2022 03:38 #1431022

De aders van en naar dat relais zijn op de foto netjes gemarkeerd en als het goed is terug te vinden in het schema. Dan kun je de schakelconditie terugvinden en zoeken wat ie schakelt.
Laatst bewerkt: 19 okt 2022 08:56 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

Wat is dit kastje?; Yanmar in Jeanneau SO32i 19 okt 2022 07:39 #1431049

  • J32i
  • J32i's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 27
Hartelijk dank ik ga kijken.
Alleen ingelogde leden kunnen reageren.
