Onderwerp: Puls generator 24 V voor ombouw zeekachel

Puls generator 24 V voor ombouw zeekachel 26 sept 2022 12:48 #1425810

  • Johgs
  • Johgs's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 32
Ik heb aan boord nog een oude zeekachel, nogal zichtbaar en laat flinke sporen achter bij verwijderen dus blijft hij zitten (er is ook hete lucht kachel aan boord) maar moet dan ook wel functioneel zijn. Probleem is dat er geen onderdelen voor te vinden zijn. De kachel werkt via druppelen van diesel in de verbrandingskamer. Het druppelen gebeurt via een klein drukpompje dat mechanisch begrensd wordt via een regelblokje en daar zit het probleem, dat lekt en het membraan erin is verhard dus niet meer regelbaar.
Ik wil dit regelblok en pomp nu vervangen door zo'n pompje als ook gebruikt wordt in de moderne standkachels. Enige probleem is de aansturing. Voor die standkachels is alles los leverbaar behalve de electronica, of als die wel leverbaar is, duurder dan een nieuwe kachel.
Enige wat ik nodig heb is een pulsgenerator die met een regelbare frequentie van zeg van 0,5 - 20 Hz even een stroompje naar de pomp stuurt (blokgolf).
Volop pulsgenerators te vinden via Google, vooral via Ali en Amazon, echter niet met die lage frequentie. Voor 12V heb ik misschien iets gevonden maar ga bij voorkeur voor 24V (pompjes zijn zowel als 12V en 24V leverbaar maar liever niet nog een omvormer erbij).
Mijn zelfbouw ervaringen liggen ver achter mij (en is pre-chip), weet iemand een oplossing?
Of heeft nog een regelunit van een overleden standkachel?
Koopmans 43 DS
Alleen ingelogde leden kunnen reageren.

Puls generator 24 V voor ombouw zeekachel 26 sept 2022 13:31 #1425817

Kijk eens bij velleman.eu die hebben vast wel iets voor jou

Gepost met de officiële Zeilersforum-app
Schippers schoffelen niet
Alleen ingelogde leden kunnen reageren.

Puls generator 24 V voor ombouw zeekachel 26 sept 2022 14:30 #1425845

  • rooiedirk
  • rooiedirk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6330
zoiets?
https://www.conrad.nl/nl/p/tru-components-tijdrelais-multifunctioneel-12-v-dc-240-v-ac-1-stuk-s-tijdsduur-1-s-10-d-1x-wisselcontact-2490827.html
Net even geprobeerd. 20Hz haalt ie niet, maar wel zo snel dat ik het niet bij kan tellen :)
Alleen ingelogde leden kunnen reageren.

Puls generator 24 V voor ombouw zeekachel 27 sept 2022 21:01 #1426189

  • Johgs
  • Johgs's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 32
Bij Velleman inderdaad al gezocht en ook bij Conrad dat relais gezien, maar interval van 1 sec of 10 sec zijn te lang of zijn dat niet de waardes maar het instelbereik? Kunnen er dus bijv. 4 pulsen per seconde worden ingesteld?

Heb het relais gelijk maar besteld, voor dat geld is het leuk experimenteren. ;-) Bedankt.
Koopmans 43 DS
Laatst bewerkt: 27 sept 2022 21:21 door Johgs. Reden: gelijk maar besteld.
Alleen ingelogde leden kunnen reageren.

Puls generator 24 V voor ombouw zeekachel 27 sept 2022 21:16 #1426191

  • zeekraal
  • zeekraal's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3379
Het gaat er op lijken dat dat je je zelfbouw ervaringen weer wat zult moet afstoffen en ook al zijn ze uit het pre-chip tijdperk, voor een simpel pulsgeneratortje zullen ze vast voldoende zijn.
Een simpel ic-tje van het type 555 met een even eenvoudige fet er achter lijkt mij, als ik je omschrijving goed begrijp, voldoende. Een avondje solderen en voor een tientje ben je klaar. Schema's te over op het internet.
je kunt alles zelf en daar heb je maar 2 dingen voor nodig n.l. kennis en gereedschap
Laatst bewerkt: 27 sept 2022 21:17 door zeekraal.
Alleen ingelogde leden kunnen reageren.

Puls generator 24 V voor ombouw zeekachel 27 sept 2022 21:23 #1426193

  • Johgs
  • Johgs's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 32
inderdaad al zo'n NE555 geval besteld, nog niet ontvangen, maar wilde toch even doorzoeken naar een 24 Volt optie.
Koopmans 43 DS
Alleen ingelogde leden kunnen reageren.

Puls generator 24 V voor ombouw zeekachel 27 sept 2022 21:51 #1426197

  • zeekraal
  • zeekraal's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3379
Johgs schreef :
inderdaad al zo'n NE555 geval besteld, nog niet ontvangen, maar wilde toch even doorzoeken naar een 24 Volt optie.

Is ook, met een spanningsregegelaar er tussen, met een 555 te realiseren.
je kunt alles zelf en daar heb je maar 2 dingen voor nodig n.l. kennis en gereedschap
Alleen ingelogde leden kunnen reageren.

Puls generator 24 V voor ombouw zeekachel 28 sept 2022 06:43 #1426209

  • roblisto
  • roblisto's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3183
Een 555 heeft een zeer beperkte uitgangstroom. Er zal een transistor achter moeten, of een relais
Pas een 12V interval voor de ruitenwisser gemaakt voor mijn oude lelijk eendje



met de potmeter verdraai je de tijd van de puls, maar de pulslengte blijft even lang.
Klein transistortje stuurt een relais. Dit schema geeft een negatieve puls


Heb je er haast mee? Ik wil wel het wel maken voor je.
onderdelen kosten niets, printje, doosje. Dikke transistor voor de aansturing van de kachel. Ben je voor een tientje of twee klaar.
Heb je specifiaties van het ding wat je zoekt? frequentie, pulsduur? en vooal: wat is de belasting?

Gr Rob
Laatst bewerkt: 28 sept 2022 07:01 door roblisto.
Alleen ingelogde leden kunnen reageren.

Puls generator 24 V voor ombouw zeekachel 28 sept 2022 07:03 #1426212

  • rooiedirk
  • rooiedirk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6330
Johgs schreef :
Bij Velleman inderdaad al gezocht en ook bij Conrad dat relais gezien, maar interval van 1 sec of 10 sec zijn te lang of zijn dat niet de waardes maar het instelbereik? Kunnen er dus bijv. 4 pulsen per seconde worden ingesteld?

Heb het relais gelijk maar besteld, voor dat geld is het leuk experimenteren. ;-) Bedankt.
Dat relais kan je instellen op 10% van 1 seconde. Pak'm beet 5Hz. Mijn vorige kachel deet volvermogen iets van 2Hz denk ik.
Alleen ingelogde leden kunnen reageren.

Puls generator 24 V voor ombouw zeekachel 28 sept 2022 19:11 #1426371

  • Johgs
  • Johgs's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 32
Geen haast mee, het betreft een Diesel Pomp TH11 (stille uitvoering), voorkeur gaat uit naar de 24 Volt versie en dan de 4 KW uitvoering, helaas nergens kunnen vinden hoeveel Amp de pomp vraagt.
Bij Noorderling is een YouTube flimpje waarin de pomp gedemonsteerd wordt voor het geluid. Iedere klik is 1 puls. De pompjes werken via activering van een magneetspoel. Pomp nog niet besteld, wilde eerst zeker zijn van een voeding.
Handleiding van de zeekachel ligt aan boord, daarin is beschreven wat het aantal druppels moet zijn, zal ik zsm even nazoeken.
Bij Alibaba en Amazon volop aanbiedingen van identieke pompjes, nergens de specificaties kunnen vinden, alleen 12 V of 24 V.
Het opgenomen vermogen van de bijbehorende kachels ligt tussen minimaal 10 Watt en 57 Watt, dat is dan dus voor de pomp, stuurunit en ventilatoren, geeft enige indicatie van het stroomverbruik.
Koopmans 43 DS
Alleen ingelogde leden kunnen reageren.

Puls generator 24 V voor ombouw zeekachel 29 sept 2022 15:42 #1426508

  • JeePee
  • JeePee's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7249

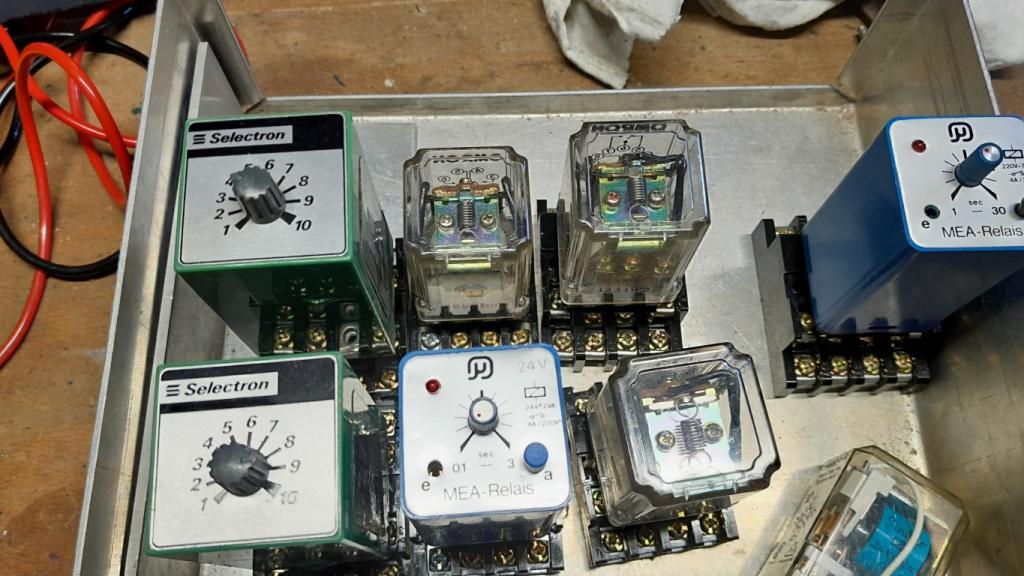

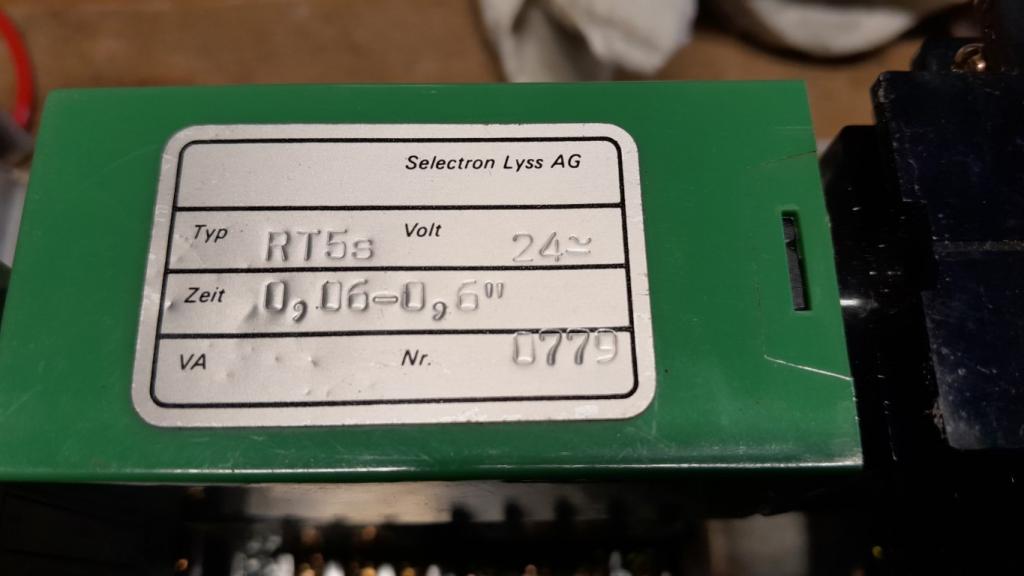

Voor als je het gebruiken kunt, heb hier nog en aantal 24V relais, waaronder een 3 tal timers met groot instelbereik, De blauwe in het midden het grootst.
gratis op te halen regio Dokkum.



Laatst bewerkt: 29 sept 2022 16:06 door JeePee.
Alleen ingelogde leden kunnen reageren.

Puls generator 24 V voor ombouw zeekachel 01 okt 2022 09:25 #1426866

  • Johgs
  • Johgs's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 32
Helaas, ik woon diagoneel tegenover je in de andere hoek van het land. Ik heb overigens het eerder gesuggereerde relais bij Conrad inmiddels in huis en dat lijkt te voldoen, is echter wel erg lawaaiig, overstemt mijn antieke pendule klok met een factor 2-3.
Bedankt voor het aanbod, ga vooraleerst voor de electronische variant van Roblisto.
Nu even naar aan boord voor de handleiding van de kachel.
Koopmans 43 DS
Alleen ingelogde leden kunnen reageren.

Puls generator 24 V voor ombouw zeekachel 01 okt 2022 19:22 #1427013

  • Johgs
  • Johgs's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 32

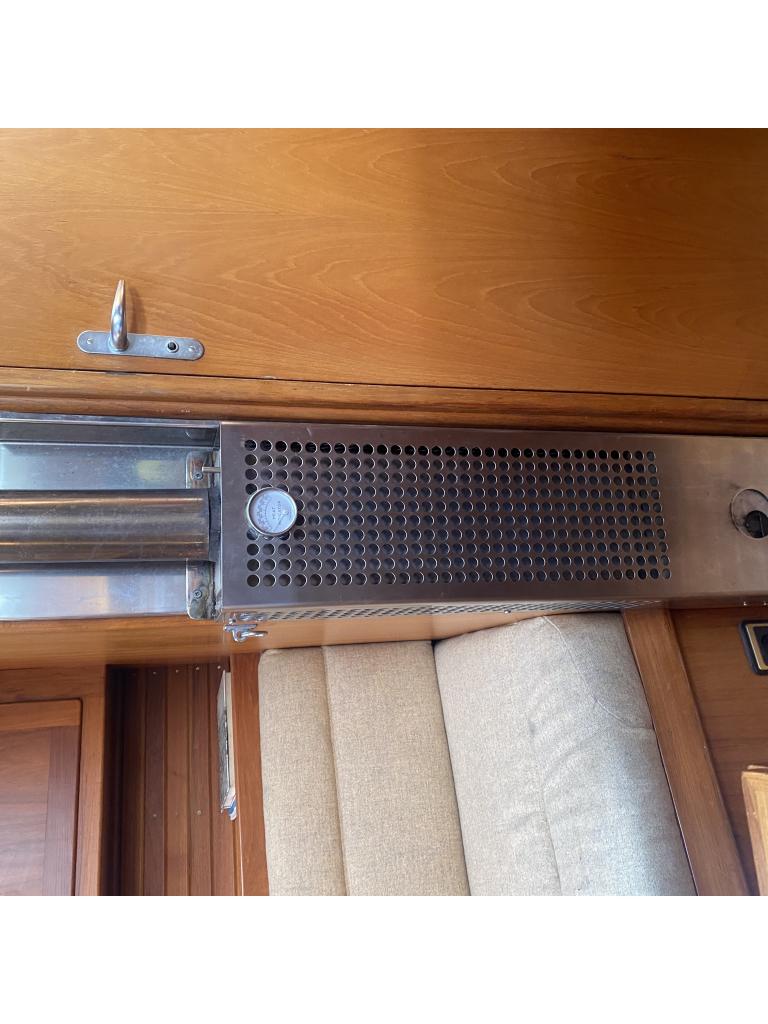

De kachel vraagt met de originele pomp op vol vermogen 4 druppels per seconde. De pomp is besteld en zal even een testopstelling maken of met de nieuwe pomp het druppels blijven en niet straaltjes diesel worden. Ter illustratie even een foto van de kachel bijgevoegd.


Foto wil niet rechtop komen, Apple en Windows probleempje.
Koopmans 43 DS
Laatst bewerkt: 01 okt 2022 19:27 door Johgs. Reden: foto geprobeerd rechtop te zetten.
Alleen ingelogde leden kunnen reageren.

Puls generator 24 V voor ombouw zeekachel 12 okt 2022 10:54 #1429516

  • Johgs
  • Johgs's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 32
Ik heb het pompje inmiddels binnen en getest op een regelbare voeding, bij 24 volt vraagt het pompje net iets meer dan een Ampere per puls, 1,05 A en het werkt prima.
Ook de combi met het railrelais van Conrad werkt prima, afgezien dan van de herrie die dat relais maakt, dus als je een stille oplossing kunt realiseren op 24 Volt, zou ik je graag betalen voor zo'n printje.
Druppelgrootte lijkt vergelijkbaar met het oude systeem, regelbereik zal wrs liggen tussen een puls per halve seconde tot 2 á 3 per seconde.
Nadeel van het railrelais is dat de puls langer dan nodig wordt aangehouden, korte puls van amper 0,1 seconde lijkt meer dan genoeg.
Koopmans 43 DS
Laatst bewerkt: 12 okt 2022 13:16 door Johgs. Reden: druppelen getest.
Alleen ingelogde leden kunnen reageren.

Puls generator 24 V voor ombouw zeekachel 12 okt 2022 13:43 #1429561

  • rooiedirk
  • rooiedirk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6330
Zoiets dan?https://nl.aliexpress.com
Vast ook wel dichterbij te krijgen.
Alleen ingelogde leden kunnen reageren.

Puls generator 24 V voor ombouw zeekachel 15 okt 2022 11:53 #1430086

  • Johgs
  • Johgs's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 32
Heb ik naar zitten kijken, maar volop aanbiedingen maar nergens specificaties, maar voor die prijs kun ik natuurlijk best een gokje wagen.

Dit is net een andere variant dan ik eerder had gezien, zit plaatje bij met puls instellingen. Ga ik proberen. Bedankt.

Was even doorbladeren in Google, maar Tinytronics in Eindhoven heeft 'm zelfs in voorraad.
Koopmans 43 DS
Laatst bewerkt: 15 okt 2022 12:07 door Johgs.
Alleen ingelogde leden kunnen reageren.

Puls generator 24 V voor ombouw zeekachel 19 okt 2022 11:14 #1431085

  • Johgs
  • Johgs's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 32
Kitje is binnen en werkt perfect. Instellen van de kit lijkt heel ingewikkeld door het grote aantal mogelijkheden maar omschakelen naar pulse vanuit de standaard instelling was genoeg. Enkel nog het aantal pulsen laag instellen en klaar. Door de combinatie van aantal pulsen en pulsbreedte instelling is een groot instelbereik mogelijk, beter dan met de oorspronkelijke 4 stappen optie (uit, laag middel en hoog). Alleen even wel in een testopstelling de gewenste instellingen bepalen, gemonteerd in de kachel kun je het druppelen niet zien.
