Onderwerp: Wat is dit ding?

Wat is dit ding? 23 okt 2022 16:03 #1432199

  • MarcelT
  • MarcelT's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 873
Hallo,

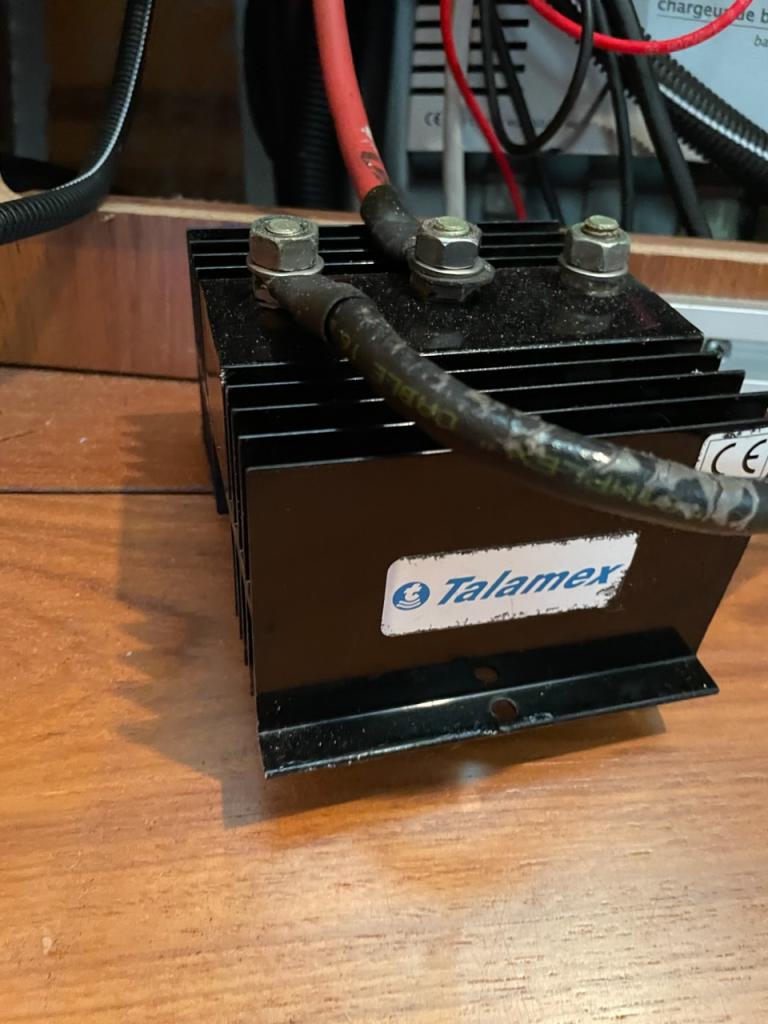

Bij het loshalen van een plankje kwam ik dit ding tegen:



Het lag los naast de acculader en heeft een dikke rode en zwarte kabel. Geen markeringen, alleen het merk (Talamex). Wat is dit ding en is het logisch dat er maar twee kabels op zijn aangesloten..?
Alleen ingelogde leden kunnen reageren.

Wat is dit ding? 23 okt 2022 16:07 #1432200

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 26729
Een ouderwetse diodebrug om 2 accu's te kunnen laden vanuit 1 dynamo.
wel 0,7-1volt spannings verlies.

Op de foto is er maar 1 diode in gebruik.
Actieve & handige vrijwilligers gezocht: www.palingaak.nl/

ZF informatie kanaal Telegram: t.me/zeilersforum

Kwaliteit kost geld, geen kwaliteit kost vaak het dubbele.
Laatst bewerkt: 23 okt 2022 16:07 door Calidris.
Alleen ingelogde leden kunnen reageren.

Wat is dit ding? 23 okt 2022 16:08 #1432202

  • MarcelT
  • MarcelT's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 873
Calidris schreef :
Een ouderwetse diodebrug om 2 accu's te kunnen laden vanuit 1 dynamo.
wel 0,7-1volt spannings verlies.

Op de foto is er maar 1 diode in gebruik.

Aha! Dankjewel. Dus dit ding doet eigenlijk niets?
Alleen ingelogde leden kunnen reageren.

Wat is dit ding? 23 okt 2022 16:16 #1432204

Het lijkt inderdaad een diodebrug: Zie hier

Of het ding niks doet nu durf ik niet te zeggen, ik weet niet wat de brug doet als je er maar 1 uitgang van gebruikt. Mogelijk heb je nu wel 0.7 Volt (meestal) spanningsval over die diodes en is je dynamo daarvoor gecompenseerd. Die geeft dan dus nu een hogere spanning zodat je het verlies van de diodes eerst ‘wordt toegevoegd’ Als je dit ding er dan zomaar tussenuit haalt, heb je grote kans je accu snel kapot te laden.

Het is echter niet zo netjes dat er een zwarte en een rode kabel aanzitten (tenzij het toch een ander ding is) Minimaal een stukje rode krimpkous om die zwarte kabel dan…
Laatst bewerkt: 23 okt 2022 16:20 door ReinierZeilt.
Alleen ingelogde leden kunnen reageren.

Wat is dit ding? 23 okt 2022 18:33 #1432255

  • MarcelT
  • MarcelT's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 873
ReinierZeilt schreef :
Het is echter niet zo netjes dat er een zwarte en een rode kabel aanzitten (tenzij het toch een ander ding is) Minimaal een stukje rode krimpkous om die zwarte kabel dan…

Bedankt! Nou tijdens de refit van mijn bootje zijn er al drie (!) vuilniszakken bedrading uitgekomen. Ik heb nog nooit zoveel variatie aan diktes kleurtjes, stekkertjes en isolatiemateriaal gezien :) Sommige + draden waren zwart of bruin. En zeker de helft was aan een kant niet aangesloten…

Ik heb nog niet alle oude troep eruit en zal vast we iets laten zitten, maar het was een enorme bende!
Alleen ingelogde leden kunnen reageren.

Wat is dit ding? 23 okt 2022 18:35 #1432256

  • MarcelT
  • MarcelT's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 873
Zou ik dit ding niet gewoon er tussenuit kunnen halen?
Alleen ingelogde leden kunnen reageren.

Wat is dit ding? 23 okt 2022 18:38 #1432257

MarcelT schreef :
Zou ik dit ding niet gewoon er tussenuit kunnen halen?

Zie opmerking Calidris: eerst laadspanning dynamo meten. Anders worden je accus mogelijk geladen met een te hoge spanning.
“A good engineer gets stale very fast if he doesn’t keep his hands dirty.”
– Wernher von Braun
Alleen ingelogde leden kunnen reageren.

Wat is dit ding? 23 okt 2022 21:54 #1432283

  • MarcelT
  • MarcelT's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 873
Aquaplanning schreef :
MarcelT schreef :
Zou ik dit ding niet gewoon er tussenuit kunnen halen?

Zie opmerking Calidris: eerst laadspanning dynamo meten. Anders worden je accus mogelijk geladen met een te hoge spanning.

Top dankjewel! Ga ik naar kijken!
