Onderwerp: Radar overlay ongeldig

Ik heb een Zeus3 plotter van BenG en een broadbandradar van hetzelfde merk. De radar wordt bediend en ingesteld via de plotter. De laatste tijd krijg ik heel vaak de melding “radar overlay ongeldig” en linksbovenop het scherm staat dan “onbekende radar”. Ik kan dan ook geen enkele actie meer met de radar uitvoeren, ook niet in- en uitschakelen. De gebruiksaanwijzing van de plotter geeft geen uitsluitsel.

Weet iemand wat de oorzaak is en wat ik hieraan kan doen?

Stekkers controleren op corrosie?
Controleren of het Kompas nog werkt, anders doet de overlay het niet (dacht ik).

Absoluut corrosie van de stekkers

Bij mij zat er lange tijd een 5 euro rj45 koppelstukje benedeks aan de mast om de kabel van de mast komende en de netwerkkabel binnen met elkaar te verbinden. Dat was aan het begin van ieder seizoen gedonder. Vervangen door verbindingsdoos van hoge kwaliteit en het probleem is sindsdien opgelost (gaat al meerdere jaren goed nu).

Mij overkwam bij een delivery ook zo iets: de Zeus zag de radar niet.

De plotter was net terug van de leverancier vanwege een update.

Niemand wist (goede) raad. Na veel zoeken bleek dat de plotter op 'slaaf'stond.

De gebruiksaanwijzing van de radar gaf uitsluitsel.

Grappig, ik had precies dezelfde melding, alleen werkte mijn radar verder normaal. Nav dit draadje de rj45 stekker nog maar eens aangeduid, en in chart/overlays/radar options weer haloA aangevinkt. Er was keus uit 3 radars, halo A, halo B en 'onbekende radar'.
De laatste is nu verdwenen.

Gepost met de officiële Zeilersforum-app

Ik heb alle verbindingen losgehaald en weer verbonden. Voorlopig werkt alles weer prima. Dank voor alle adviezen.

HugoGr schreef :
Ik heb na de update van mijn zeus 2 al twee seizoenen hetzelfde probleem. Of eradar op slave staat, zal ik eens checken (had ik volgens mij al eens gedaan), en ook de stekker onderdeks (bestaande uit een rits kroonsteentjes al meerdere malen los gehad.

@HugoGr welke stekkerdoos kun je aanbevelen?

ik heb iets gelijkaardigs als dit gebruikt: www.netwerkkabel.eu/nl/cat7-ju...box-afgeschermd.html

Blijkt toch verrassend goedkoper geprijsd dan in mijn herinnering.


Sinds ik de RJ45 stekkertjes en het koppelstukje vervangen heb voor een dergelijk doosje heb ik nooti nog last gehad. Let erop dat je een afgeschermde versie neemt!

Ik wil graag even inhaken op dit topic met een vraag van mijn kant: Ik heb een Halo20+ besteld en er komt ook een Zeus 3s 9 bij de stuurconsole. Die console ligt momenteel open omdat ik allerlei nieuwe bedrading aan het trekken ben.

Kan ik de aansluiting op de radar alvast voorbereiden door bv een netwerkkabel aan te leggen? Wat voor kabel zou ik dan moeten trekken?
Ik zou die kabel halverwege net als de radar op een switch willen aansluiten om vervolgens vanaf die switch ook een kabel te trekken naar een computer met OpenCPN of op termijn een tweede plotter om daar ook het radarsignaal op te ontvangen.

@ HugoGr dank!

XanderB schreef :
Volgens mij ben ik er zelf al uit: gewoon een normale netwerkkabel en een voedingskabel zouden voldoende moeten zijn.

Dat klopt inderdaad. Voor de netwerkkabel zou ik een stevige buitenkwaliteit gebruiken met afschermingsmantel én stranded (flexibele / soepele) aders. Die zijn mechanisch een stuk sterker, de buitenmantel is UV-bestendig en zijn bestand tegen trillingen. Wel aanzienlijk duurder dan huis-tuin-en-keuken cat5 kabel maar daarbij is het wachten op aderbreuk. Let er op dat je dan ook bijpassende RJ45 cat6 plugjes besteld, de standaard cat5 plugjes kunnen niet overweg met de dikkere kabelafscherming en de soepele aders.

Thanks, goede tip. Is inmiddels besteld.

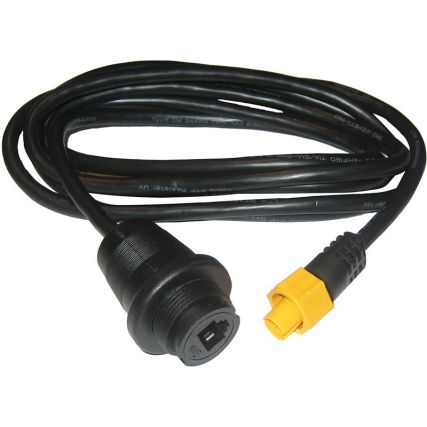

en je zal een verloop nodig hebben, achterop de zeus zit geen gewone netwerk aansluiting.
Ik heb daarvoor deze voor plotter bij de stuurstand (ingewikkeld in rubbertape)


andere optie is om B&G netwerkkabeltje met gele stekkers door te knippen en er een RJ 45 stekker aan te zetten, bijgeleverde kabeltjes bij de plotter zijn alleen aande korte kant.

Oh ships….. daar had ik geen rekening mee gehouden, thanks voor de info.

Andere off-topic vraag: ik zie op je site via je profiel een foto van de plotter in een navpod. Heb je daar nog tips voor?

Als je zorgvuldig te werk gaat kan je een netwerkkabel ook prima verlengen. Het is wel een priegelwerkje, elk van de 8 adertjes netjes aan elkaar solderen en er een stukje dunne krimpkous overheen zetten. Versprongen lasjes maken zodat het geheel niet te dik wordt. Daaromheen ook de afscherming terugleggen, overlappend zodat er ook elektrische geleiding is. Daaromheen een stuk verlijmde krimpkous aanbrengen.

De netwerkkabel is geen probleem, ik had er alleen overheen gekeken dat de Zeus geen RJ45 ingang heeft.

Xander, berichtje hoe ik de navpod heb gemaakt vind je hier:

zeilersforum.nl/index.php/foru...tenpod-maken#1246426
