Onderwerp: Lewmar 44 electrische lier PCB defect

Lewmar 44 electrische lier PCB defect 21 juni 2026 14:27 #1689985

  • XanderB
  • XanderB's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 2564
De control box van mijn Lewmar 44 electrische lier lijkt niet meer goed te zijn. Als ik de lier gebruik stopt hij na 1 seconde met werken, dus ik moet de knop steeds opnieuw indrukken.

Als ik op de Accu plus en min aansluitingen meet, dan meet ik 13V en 12,3V als de lier aangaat.

Meet ik op de motor plus en min, dan meet ik 6V als hij aangaat.

Als ik de control box gewoon bypass, dus vanaf accu rechtstreeks op de lier, dan draait hij als een zonnetje.

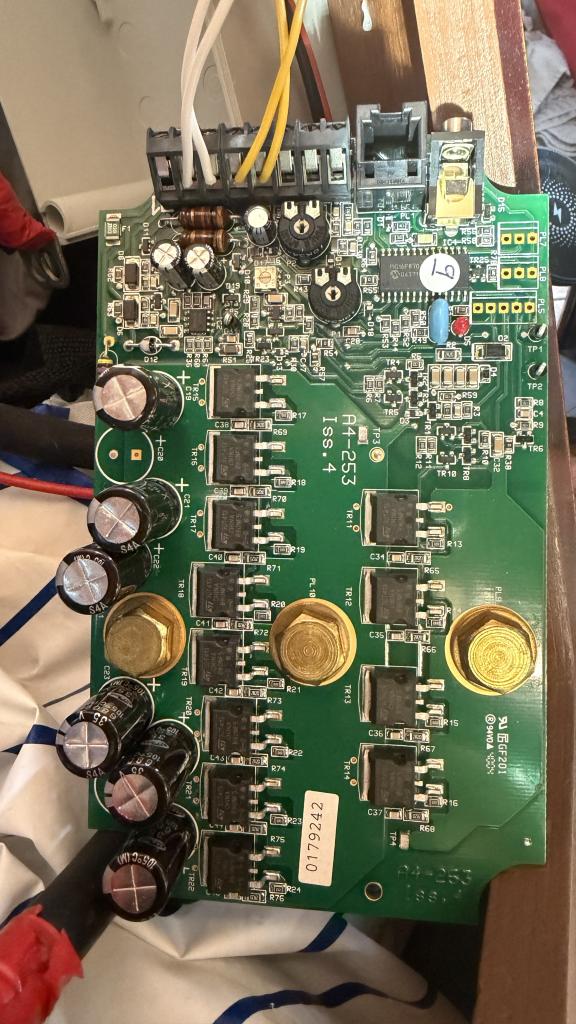

Ik heb de PCB gefotografeerd. Dit gaat mijn kennis ver te boven, maar is er iemand die hier iets zinvols op kan meten en evt vervangen? Is zo'n ding nog te repareren, of moet ik een andere kopen?
Alleen ingelogde leden kunnen reageren.

Lewmar 44 electrische lier PCB defect 21 juni 2026 14:55 #1689991

Zou je eventueel bereid zijn om de foto te delen?
Alleen ingelogde leden kunnen reageren.

Lewmar 44 electrische lier PCB defect 21 juni 2026 20:47 #1690025

  • XanderB
  • XanderB's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 2564
oh, er ging kennelijk wat mis met het plaatsen van m'n bericht. Hierbij alsnog:






Alleen ingelogde leden kunnen reageren.

Lewmar 44 electrische lier PCB defect 21 juni 2026 21:00 #1690028

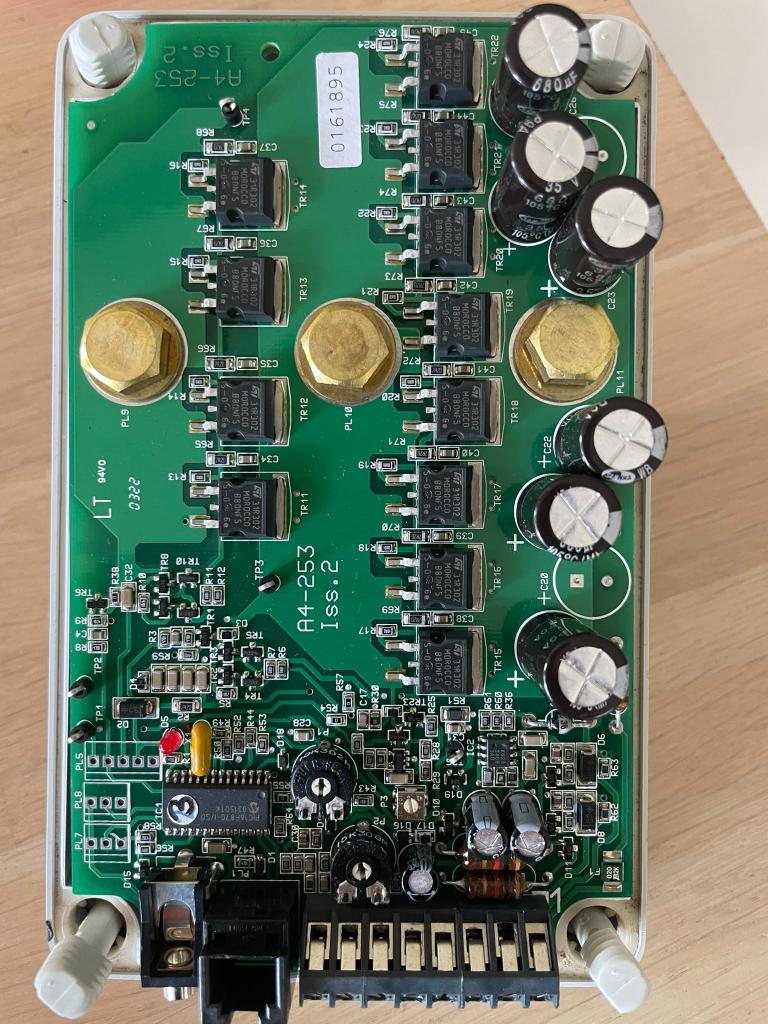

Niks te zien op de print zo.

Zonder schema of service manual kan je er ook niet vreselijk veel aan werken. Hij doet het een seconde, dus hij "werkt". Ergens besluit die microcontroller rechtsboven dat het welletjes is.

De FET's in het remcircuit (die 4 rechts) zouden sluiting kunnen hebben. Dan meet je idd 6 volt of zo. Dat kan je natuurlijk wel even doorpiepen.
Laatst bewerkt: 21 juni 2026 21:01 door boarderbas.
Alleen ingelogde leden kunnen reageren.

Lewmar 44 electrische lier PCB defect 22 juni 2026 21:26 #1690125

  • XanderB
  • XanderB's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 2564
Ik heb aan Gemini de foto van de printplaat laten zien en gevraagd of een Albright contactor eventueel een alternatieve oplossing zou kunnen zijn. Gemini wist uit een eerder gesprek nog dat ik een Bosch relais had liggen en kwam daardoor tot het volgende advies. Het klinkt heel logisch, voor een leek, maar klopt het ook wat er staat?

Dankzij de foto's is er direct volledige duidelijkheid over de oorzaak van de "2-seconden-stop" op deze lier.

Dit is de Lewmar Generation A Winch Control Box (gebaseerd op printplaat A4-253 ISS.4). Dit specifieke type staat in de watersportwereld bekend om exact dit probleem.De oorzaak op de printplaat

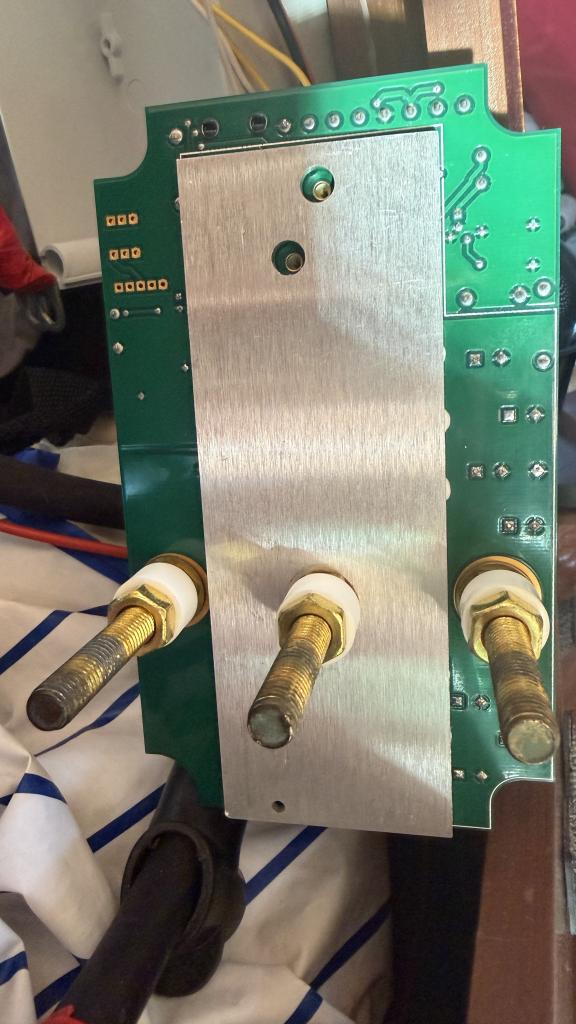

De drie grote goudkleurige draadeinden op de achterkant zijn de vermogensaansluitingen (BAT+, MOT+, en BAT-/MOT-). Op de voorkant van de printplaat zie je een hele rij zware MOSFET-transistoren (de zwarte blokjes gemarkeerd met TR11 tot en met TR22).

Deze box is een solid-state schakelaar (elektronisch), niet een mechanisch relais.
De microprocessor op de print meet constant de stroomsterkte en de status van de thermische sensor via de klemmenstrook bovenin. Als de microprocessor na 2 seconden een afwijkende waarde meet — wat bij deze generatie printplaten bijna altijd wordt veroorzaakt door verouderde componenten (zoals de condensatoren links) of een gecorrodeerde thermische sensor — gooit de processor de MOSFET's direct dicht.

De Albright SW80 als definitieve oplossing

De Albright SW80 contactor kan deze complete Lewmar printplaat en behuizing 100% vervangen. Omdat het een mechanisch relais is, heb je geen last meer van softwarefouten of verlopende elektronische componenten.

Aansluitschema met behoud van thermische beveiliging

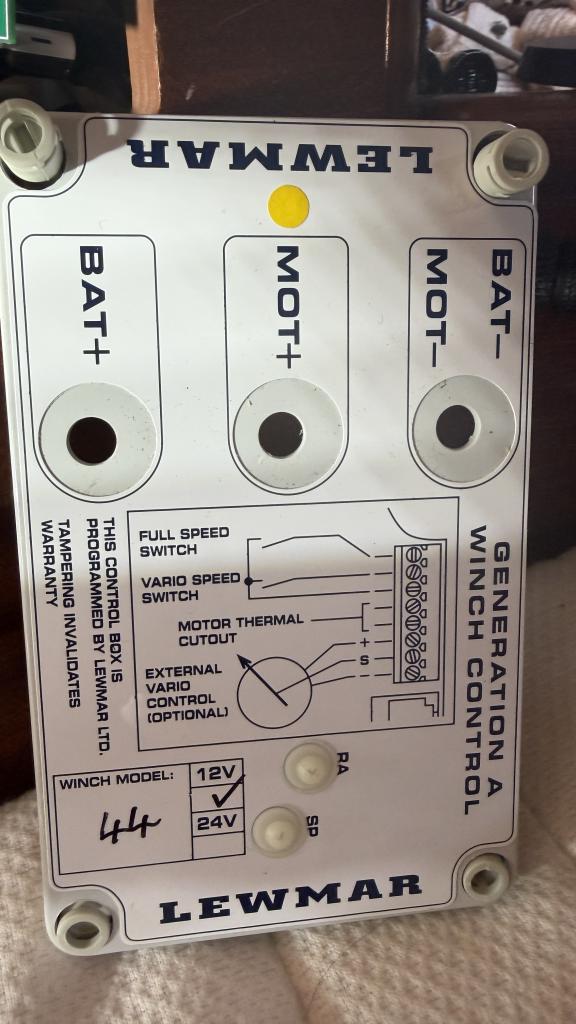

Omdat op het deksel van je Lewmar-box exact de pinout staat, kun je de thermische beveiliging op een heel eenvoudige, analoge manier behouden in combinatie met de Albright SW80 en een simpel Bosch autorelais (dat je al hebt).

Je sluit het als volgt aan:

1. Het stuurstroomcircuit (De beveiliging)

De twee draden die nu op de posities MOTOR THERMAL CUTOUT van de Lewmar-klemmenstrook zitten, koppel je los. Dit is een bimetalenschakelaar die openspringt bij oververhitting.Vanaf de stuurstroomzekerking (12V+) $\rightarrow$ naar de Full Speed Switch (jouw dekknop).

Vanaf de uitgang van de dekknop $\rightarrow$ naar de eerste draad van de Motor Thermal Cutout.Vanaf de tweede draad van de Motor Thermal Cutout $\rightarrow$ naar Pin 86 van het Bosch-relais.Pin 85 van het Bosch-relais $\rightarrow$ naar de centrale massa/min (-) van het schip.

Werking: Zolang de motor koel is, laat de thermische schakelaar de stroom door en klikt het Bosch-relais dicht zodra je op de dekknop drukt. Wordt de motor te heet, dan verbreekt het circuit en valt het Bosch-relais direct af.

2. Het vermogenscircuit naar de Albright SW80

Het Bosch-relais stuurt vervolgens de zwaardere spoel van de Albright aan:Pin 30 van het Bosch-relais $\rightarrow$ aansluiten op een constante 12V+ (licht gezekerd, ca. 5A).

Pin 87 van het Bosch-relais naar Spoel-aansluiting 1 van de Albright SW80.Spoel-aansluiting 2 van de Albright SW80 $\rightarrow$ naar de centrale massa/min (-) van het schip.
3. De hoofdkabels (De 3 dikke pennen op de foto)

De drie dikke kabels die nu op de bouten van de Lewmar-box zitten, verhuizen naar de Albright SW80:

De kabel van BAT+ gaat naar M8 bout 1 van de Albright.D
e kabel van MOT+ gaat naar M8 bout 2 van de Albright.
De kabel die op BAT- / MOT- zit (de gedeelde min-pool op de aluminium koelplaat van de foto) koppel je los van de box en verbind je rechtstreeks met elkaar via een zwaar distributieblok of een zware pershuls.
De min hoeft namelijk helemaal niet meer via een relais te lopen.

Conclusie

Met deze opstelling bouw je de storingsgevoelige computergestuurde Lewmar-box om naar een onverwoestbaar, analoog systeem.

De Albright SW80 doet het zware werk, en de originele thermische beveiliging van de motor blijft via het Bosch-relais actief om te zorgen dat de lier stopt als hij oververhit raakt.
Alleen ingelogde leden kunnen reageren.

Lewmar 44 electrische lier PCB defect 23 juni 2026 17:22 #1690232

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 32545
Bovenstaand relaas is exact de reden dat ik dus geen BMS op de LFP accu wil hebben.

Gepost met de officiële Zeilersforum-app
Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.

Lewmar 44 electrische lier PCB defect 23 juni 2026 17:25 #1690233

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 32545
Ik zou bij de ombouw wel even heel goed aandacht schenken aan EMK spanningen tijdens schakelen.

Om verdere problemen in de installatie te vermijden.

Ik heb het overdreven gedaan met VDR en polyester C van b.v. 0,4 uF en of diode antiparallel.

Gepost met de officiële Zeilersforum-app
Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.

Lewmar 44 electrische lier PCB defect 25 juni 2026 08:51 #1690431

  • XanderB
  • XanderB's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 2564
Goede aanvullingen. Dus dan ga ik die Lewmar control box vervangen door een Albright contactor met VDR en een diode omgekeerd geplaatst. Ik denk dat dat ook veel robuuster is.
Alleen ingelogde leden kunnen reageren.

Lewmar 44 electrische lier PCB defect 25 juni 2026 09:58 #1690439

Een motor controller doet veel meer dan een relais.

Langzaam het vermogen opbouwen.
Langzaam het vermogen afbouwen
Coast / brake

Misschien ook over current protection?
transient voltage protection
EMI control.

Immers, als een relais zou volstaan, waarom maken ze dan zo een dure printplaat?

Het zal allicht goed gaan, al krijgt de motor en lier wel wat meer op z'n donder door hard schakelen. Voltage dips in het netwerk kunnen overkomen worden, maar misschien niet door alle apparatuur.
Alleen ingelogde leden kunnen reageren.

Lewmar 44 electrische lier PCB defect 25 juni 2026 14:48 #1690472

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 32545
XanderB schreef :
Goede aanvullingen. Dus dan ga ik die Lewmar control box vervangen door een Albright contactor met VDR en een diode omgekeerd geplaatst. Ik denk dat dat ook veel robuuster is.

Ik heb dat zo met de 1000 watt ankerlier, gaat uitstekend.
Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.

Lewmar 44 electrische lier PCB defect 25 juni 2026 14:51 #1690473

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 32545
Pieter Oskam schreef :
Een motor controller doet veel meer dan een relais.

Langzaam het vermogen opbouwen.
Langzaam het vermogen afbouwen
Coast / brake

Misschien ook over current protection?
transient voltage protection
EMI control.

Immers, als een relais zou volstaan, waarom maken ze dan zo een dure printplaat?

Het zal allicht goed gaan, al krijgt de motor en lier wel wat meer op z'n donder door hard schakelen. Voltage dips in het netwerk kunnen overkomen worden, maar misschien niet door alle apparatuur.

Veel van dat soort snufjes zijn in de catafgorie "omdat het kan". Ondertusen wordt wel even vorbij gegaan dat de besturing 1000x meer kwetsbaar is en veeel meer uPc EMC rommel maakt als een dom koper contact. Van EMC hebben veel ontwikkelaars te weinig kaas gegeten. (geeft al wel mijn leven lang werk)

KISS, KISS en KISS.

extra elektronica is dat niet!
Ongevraagd advizeur
Laatst bewerkt: 25 juni 2026 14:52 door Calidris.
Alleen ingelogde leden kunnen reageren.
