Onderwerp: B&G 3000

Ik heb afgelopen weken een onderdekse stuurautomaat ingebouwd met onderdelen van Marktplaats. Voor een duppie op de eerste rang maar ik blijf hangen.

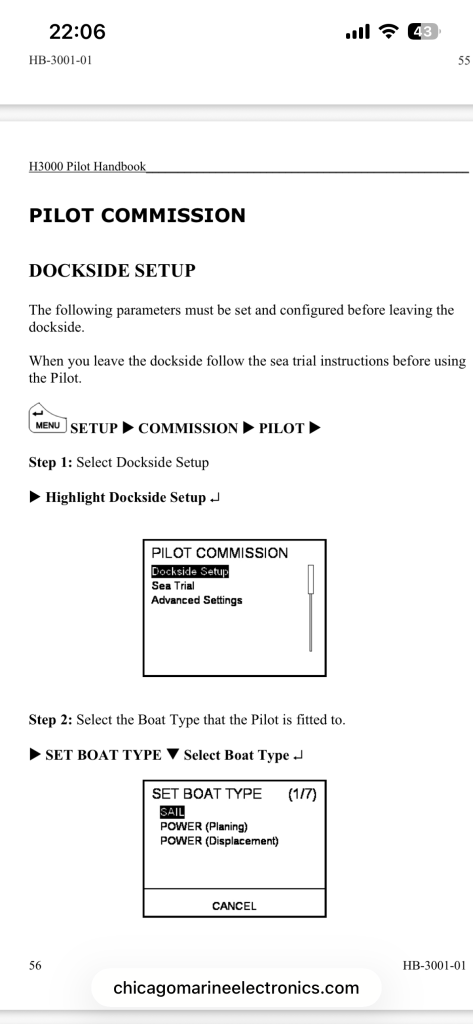

Ik kom simpelweg niet in dit menu terecht wat ik ook probeer. Wie weet er raad?
[attachment:1]

Ik doe een gok

To lock or unlock the keys of the Graphical Pilot Display (GPD), press and hold the Menu and Lights keys simultaneously. When key lock is active, two settings are available: 'All Keys,' which locks all keys except the OFF key (default), and 'Pilot Keys,' which locks the Auto, OFF, 10º Port, and 10º Starboard keys. The device retains the selected key lock setting.

Gepost met de officiële Zeilersforum-app

Als ik dat doe dan kom ik in keylock ON of keylock OFF op het scherm. In beide settings kan ik in dezelfde beperkte menu’s.

Dan zien de componenten elkaar misschien niet

Gepost met de officiële Zeilersforum-app

Heb je een idee hoe ik dat kan checken?

Nee sorry, ik ken de ins en outs niet van dat netwerk Misschien kan de verkoper je verder helpen

heb je dit nagelezen ? www.marine-moerth.com/Katalog2010/Bandg/BandG2010.pdf


verder ( AI is uw vriend ook ) Hoe je het controleert
Lees het exact modelnummer van elk onderdeel af, liefst van label of handleiding.

Vergelijk de productfamilie: H3000, H2000, Hercules, Hydra, Performance, GFD/FFD/GPD, enzovoort.

Controleer de bus: H3000 gebruikt Fastnet; sommige oudere of nieuwere units werken alleen via een interface of zijn niet direct compatibel.

Zoek naar expliciete compatibiliteit in docs: B&G vermeldt soms “also compatible with H3000” per sensor of display.

Let op upgrade- of interface-oplossingen: sommige H3000-systemen kunnen via een Fastnet-interface gekoppeld worden aan nieuwere H5000-displays, maar dat is niet hetzelfde als directe onderlinge herkenning.

Praktische test
Als je al bekabeling hebt, is de snelste test:

Kijk of het onderdeel correct op de Fastnet-bus is aangesloten.

Check of het systeem het apparaat opstart of detecteert.

Controleer of het apparaat data uitwisselt, niet alleen voeding krijgt.

Als het niet zichtbaar wordt, is het vaak een protocol-, generatie- of interfaceprobleem, niet alleen een kabelprobleem.

Handige vuistregel
Als twee H3000-onderdelen “elkaar zien”, dan moeten ze meestal:

op dezelfde databus zitten,

hetzelfde protocol spreken,

en door dezelfde processor/bridge ondersteund worden.

Checklist
1. Noteer elk onderdeel

Schrijf van elk component het exacte type / part number op:

Processor.

Display.

Sensor.

Interface / gateway.

Splits, junctions, backbone-kabels.

2. Bepaal de productfamilie

Controleer of elk onderdeel hoort bij:

H3000.

H2000.

Hydra / Hercules / Performance.

Nieuwere systemen via upgrade of interface.

Niet alles uit deze families is direct onderling compatibel; B&G vermeldt expliciet dat sommige oudere H3000-componenten niet compatibel zijn en alleen via upgrade of vervanging werken.

3. Controleer de bus

Ga na of het onderdeel op de Fastnet-bus zit. Bij H3000 is Fastnet de principale communicatielijn voor datatransfer tussen de onderdelen.

4. Check voeding en fysieke verbinding

Controleer:

Juiste voeding op het onderdeel.

Stekkers volledig ingestoken.

Geen corrosie, vocht of kabelschade.

Correcte terminatie / busopbouw volgens de installatie.

5. Vergelijk protocol en rol

Vraag per onderdeel:

Is dit een zender, ontvanger of processor?

Spreekt het hetzelfde protocol?

Moet het via een interface werken?

Een onderdeel kan fysiek passen maar toch geen data delen als het protocol of de generatie niet overeenkomt.

6. Kijk of de handleiding expliciete compatibiliteit noemt

Zoek in de documentatie naar woorden als:

“compatible with H3000”.

“Fastnet compatible”.

“upgrade to H5000”.

“non-compatible sensor”.

B&G-documentatie noemt soms expliciet welke sensoren of displays wél of niet direct compatibel zijn.

7. Test één component tegelijk

Voer een gecontroleerde test uit:

Sluit één display of sensor aan.

Laat het systeem opstarten.

Kijk of het onderdeel wordt getoond.

Voeg daarna pas een tweede component toe.

Zo zie je welk onderdeel de keten breekt.

8. Controleer datadetectie

Let op of het systeem:

Alleen voeding krijgt, of ook data ziet.

Waarden toont zoals wind, diepte, snelheid, koers.

Eventuele foutcodes of lege velden geeft.

Geen data = meestal bus-, protocol- of compatibiliteitsprobleem.

9. Vergelijk met bekende compatibiliteit

Als een component uit een andere generatie komt, check dan of:

het direct op H3000 werkt,

het via Fastnet werkt,

of dat je een upgrade/interface nodig hebt.

B&G geeft aan dat bestaande H3000-systemen ook kunnen worden geüpgraded, maar dat impliceert juist dat niet alles standaard direct samenwerkt.

10. Documenteer de uitkomst

Maak per onderdeel een tabel met:

Type.

Gezien op bus: ja/nee.

Data zichtbaar: ja/nee.

Werkt direct: ja/nee.

Opmerking.

Snelle beslisregel
Als twee onderdelen elkaar niet zien, is de oorzaak meestal één van deze drie:

Ze zitten niet op dezelfde Fastnet-bus.

Ze zijn van een niet-compatibele generatie.

Ze hebben een interface of configuratie nodig

Dank voor het uitgebreide antwoord. Alles is zichtbaar en werkt bijna. Alleen de roerstandgever kan ik niet kalibreren en daardoor stuurt de automaat niet.

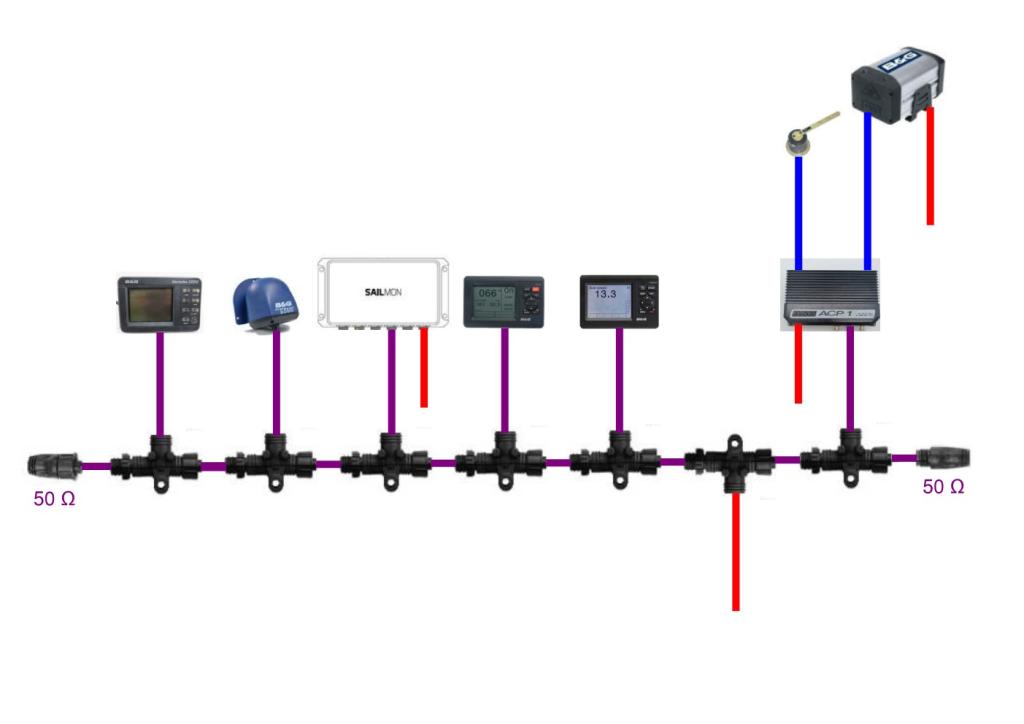

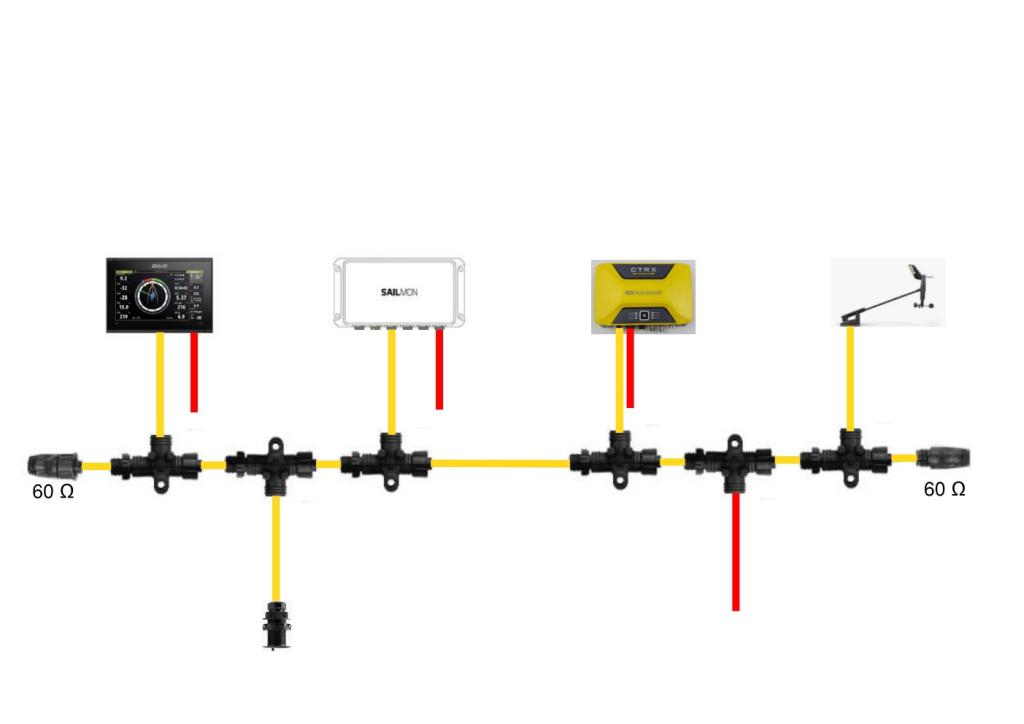

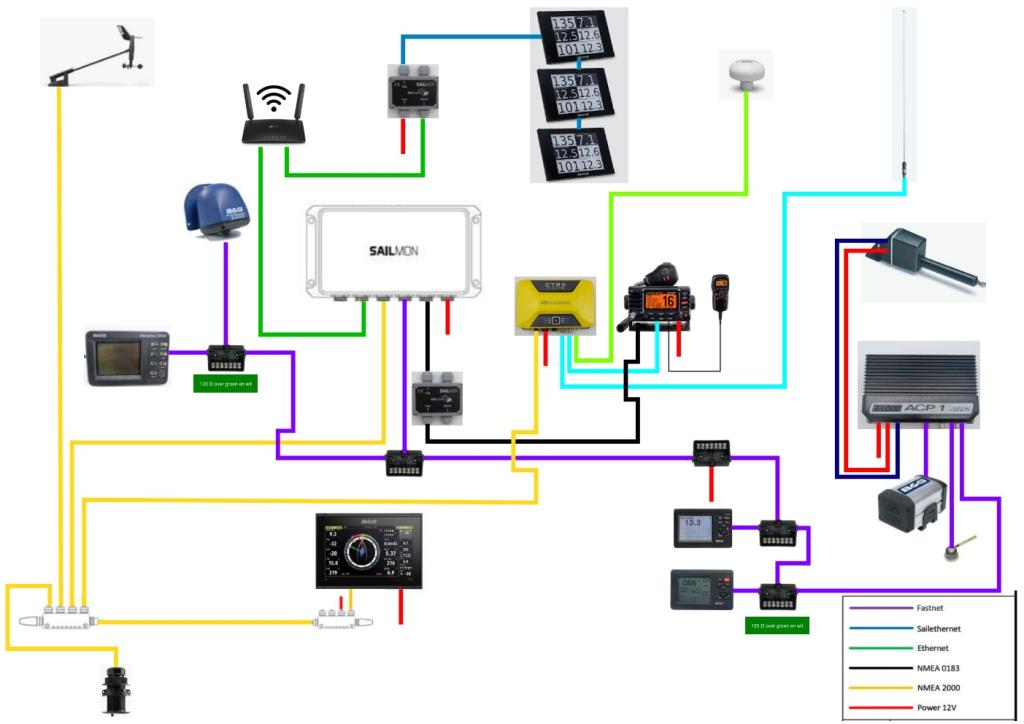

Op het gevaar van vierendeling mijn Jip en Janneke schema’s van de instrumenten.

Ik ben vandaag een stap verder gekomen na een reset van de stuurcomputer. Morgen de instellingen op open water proberen in te voeren. Zeker 20x excuus van ai gekregen dat het verkeerde was voorgeschoteld maar toen toch in het juiste menu beland.

Morgenavond laat ik weten of de AP werkt.
