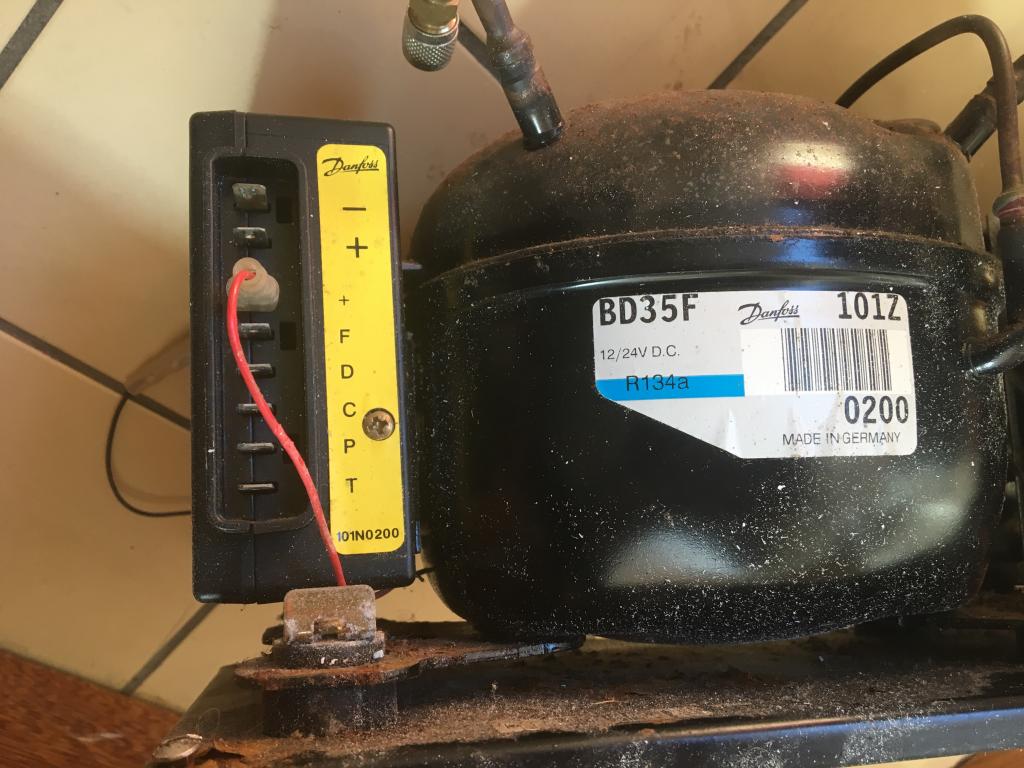

Onderwerp: Danfoss BD35F aansluiten op Coolmatic verdamper

bij de boot zat een losse vrieskist die met de auto de terugreis heeft beleeft.
de kast is mij te groot om in te bouwen, heb de verdamper er uit gehaald.
nu wil ik ff testen of die het nog doet. maar welke draadjes met welke kleur sluit ik op de danfoss?
heb van de Danfoss wel wat gevonden maar van de coolmatic niets.
wie heeft suggesties?

Dan heb je hem waarschijnlijk gemold.
Koelmiddel zal ontsnapt zijn. Dan dient eerst het hele systeem gevacuumeerd te worden (om lucht en vooral vocht te verwijderen). Daarna opnieuw vullen met R134A.
In IJlst zit iemand die dit op locatie kan doen.

Dit iets?
files.danfoss.com/TechnicalInf...2011_dehc100m602.pdf
Of:

die had ik ook gevonden Joost, maar van die verdamper niets. en zou graag weten welk kleurtje waar in moet.
en Koetz ik heb niets gemold, en nergens aangegeven dat er koelmiddel foetsie is.

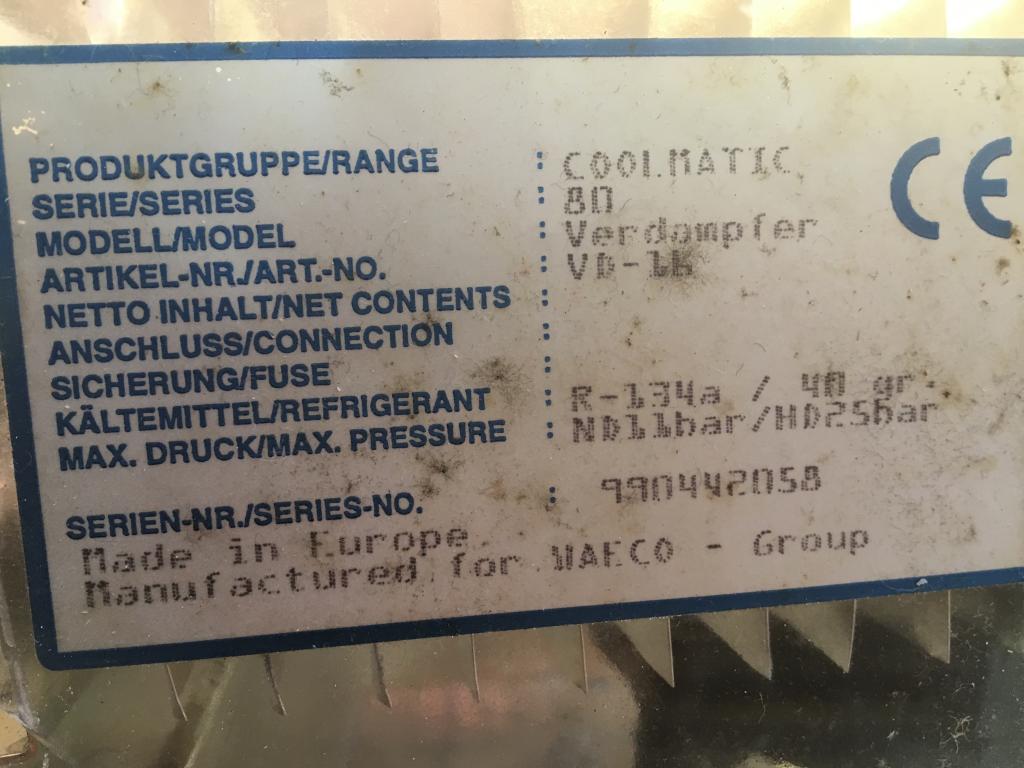

zal nog een foto van de verdamper nemen.

De verdamper heeft normaal gesproken geen elektrische aansluitingen, alleen buisjes waarin koelmiddel wordt aan- en afgevoerd. Is de thermostaat misschien geintegreerd in de verdamper? Zo ja, dan moet die op de onderste drie aansluitingen van je Danfoss worden aangesloten (volgorde en kleurtjes weet ik helaas niet, maar met een multimeter kan je er waarschijnlijk wel achter komen wat waar hoort).

Ik zie trouwens niet hoe je de verdamper los haalt van de Danfoss zonder buisjes los te maken (en het koelmiddel te laten ontsnappen). Of ik begrijp je niet helemaal goed.

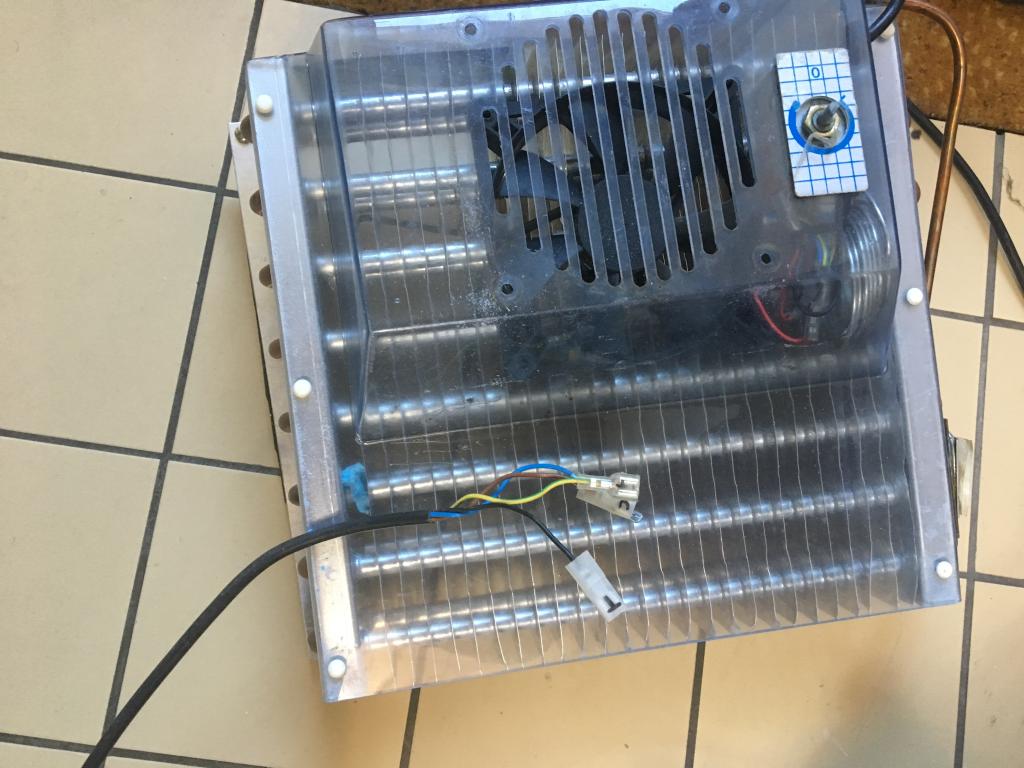

Misschien maakt een extra foto het nog wat duidelijker.

helmsman 38 schreef : Bij vrijwel ieder merk (behalve bij mijn weten Frigoboat) loopt het systeem leeg als je de verdamper loshaalt.

waar staat dat ik de verdamper heb losgehaald? heb de kast er om weggezaagd.
ff wat draadjes aangesloten en hij doet het!

Je zegt dat je de verdamper “eruit hebt gehaald”. Maar dat is dus het aangesloten geheel van verdamper, condensor en compressor geweest

Mooi dat je de draadjes inmiddels gevonden hebt!

Stonden kleine letter op een aantal kabelschoentjes

Ventilator en thermostaat weet ik niet of die werken, maar koud wordt ie wel

Mooi om in te gaan bouwen. Kun je ook nog keel-cooling aan toevoegen; vergroot rendement / verkleint stroomgebruik aanmerkelijk.

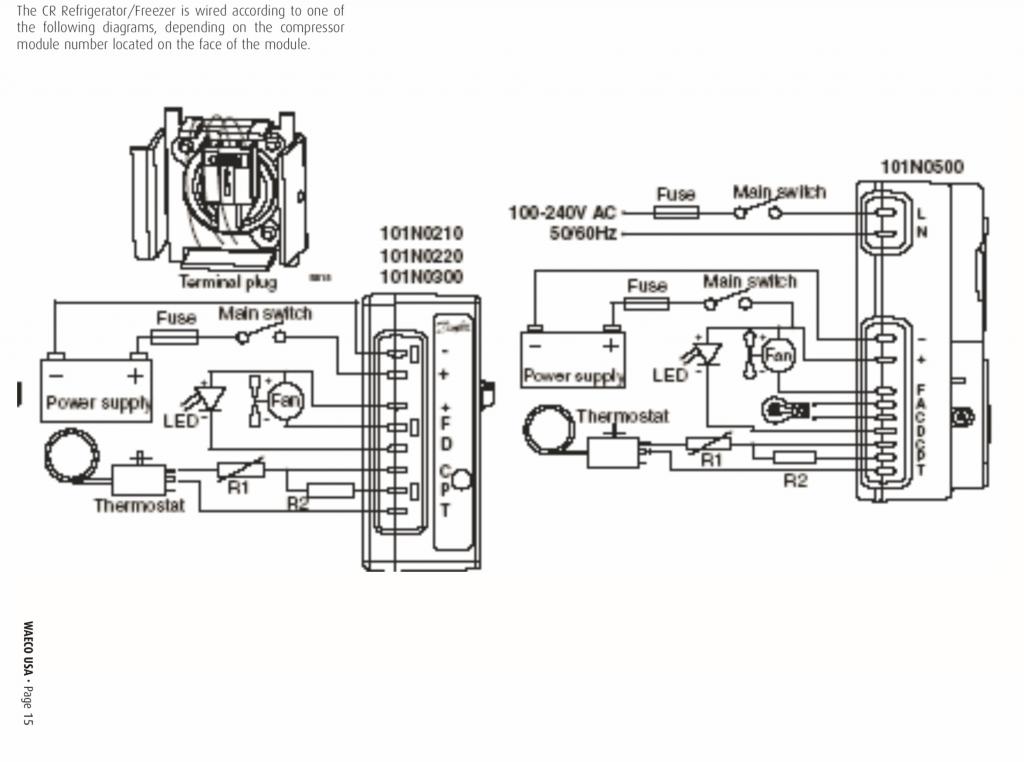

Voor aansluitschema zie www.dometic.com/assets/49/02/i...l_64902.pdf?att=true

dank je Henkvd, deze zocht ik met kleur van de kabels.

vandaag goed aangesloten en alles werkt, ook de ventilator van de koel unit.

Die kende ik helemaal niet...cool/slim!

staat te koop op MP.
