Met opruimen van de rommelbak, kwam ik een rekstrookje tegen die daar al een jaar of 10 lag. Toch eens nadenkend wat hier mee te doen, kwam ik op het idee van een stag spanning meter. Wat het precieze bereik van het rekstrookje is, is helaas niet meer bekend. Echter ik weet wel dat de max om en nabij 10kg lag (het rekstrookje is ooit aangeschaft om krachten te meten op scheepsmodellen die gesleept worden).

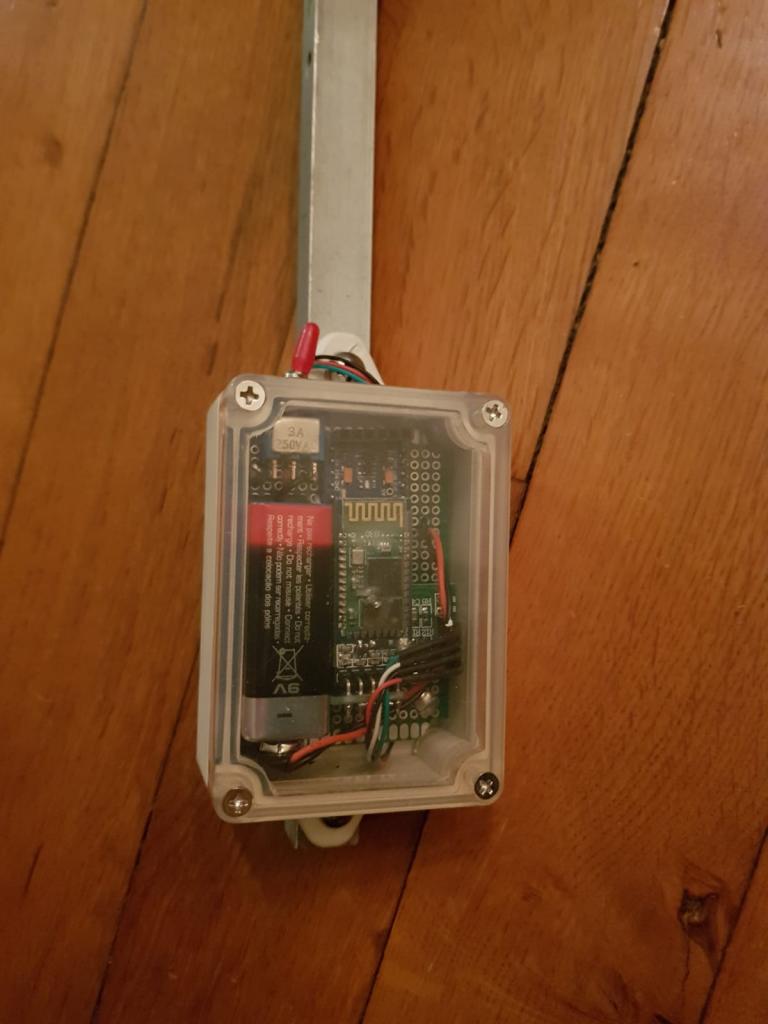

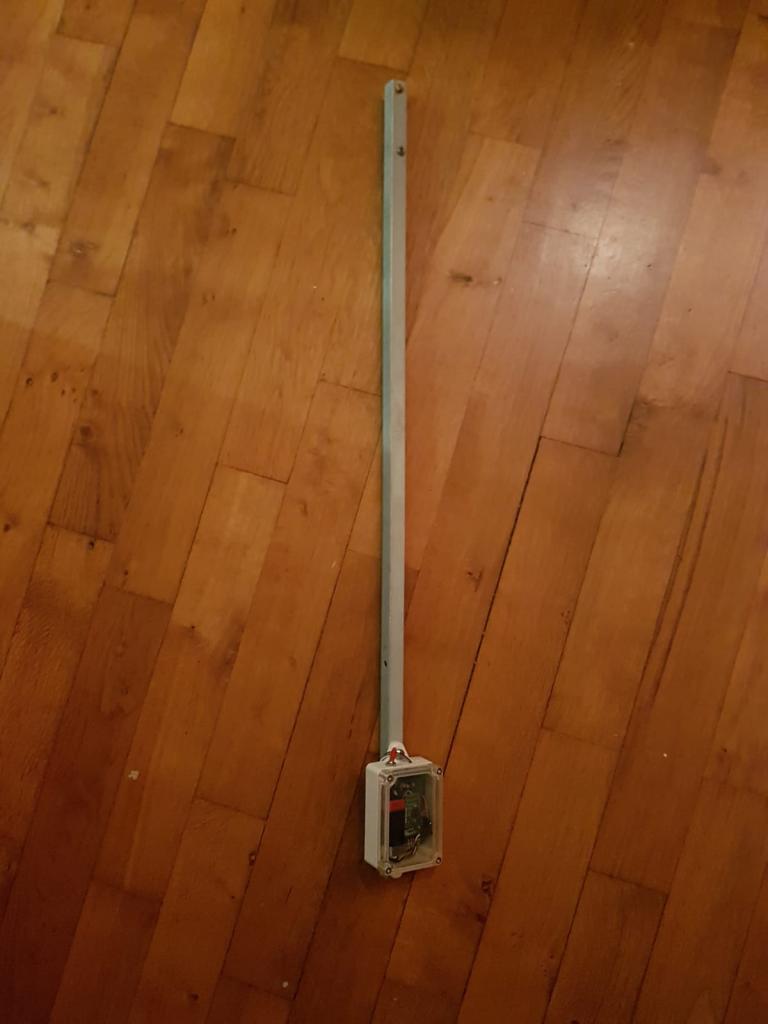

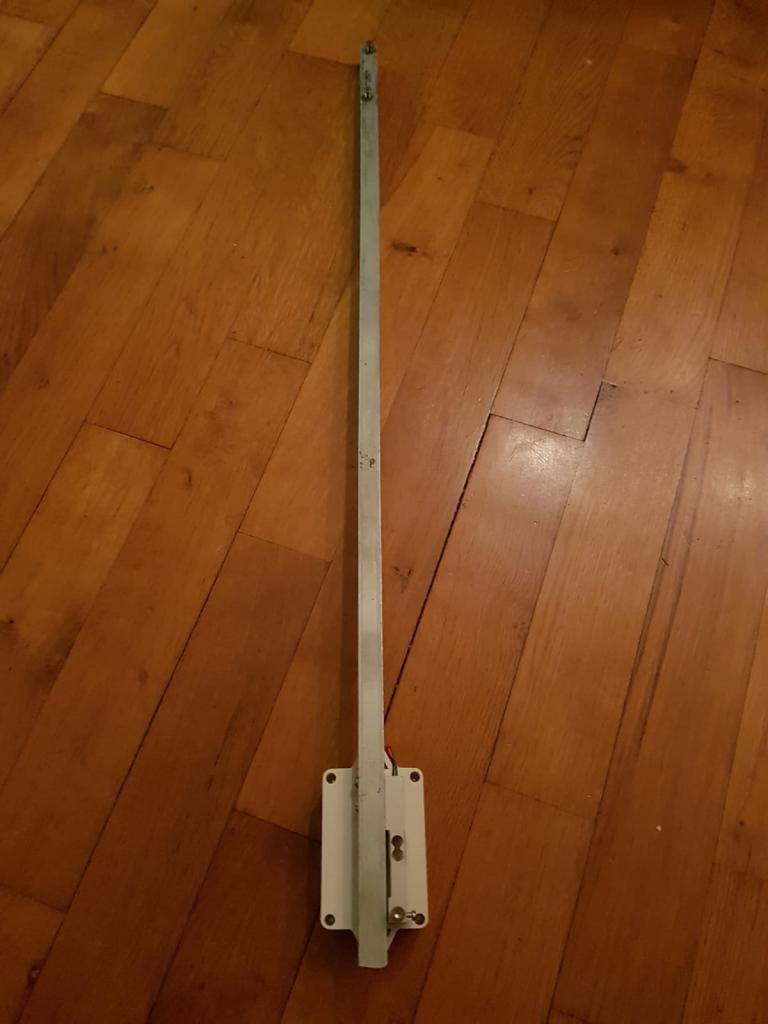

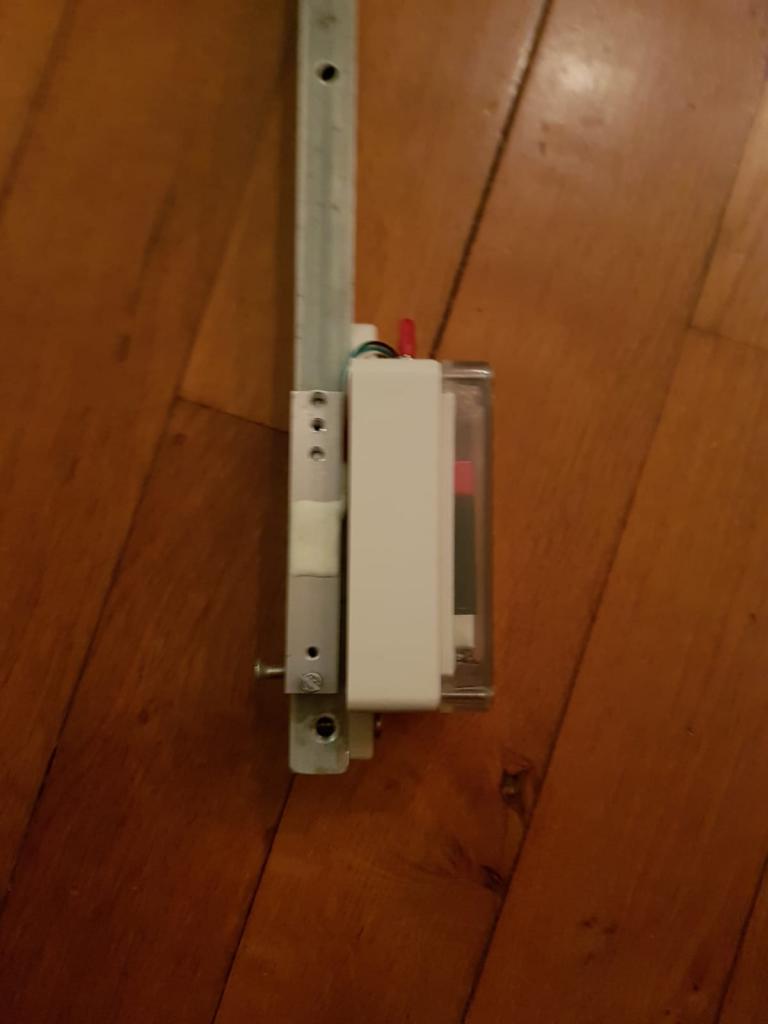

Helaas ligt de meter op de boot, en kan ik dus niet exacte afmetingen en bouw beschrijving geven. Wat ik wel nog weet is dat het geheel ongeveer 70cm lang is. De 2 boutjes op het uiteinde zitten +/-6cm uit elkaar. En zijn een klein beetje versprongen vanuit het midden. Dit om de knik in de stag niet te groot te maken. Daarmee zou namelijk de krachten op het rek strookje heel groot kunnen worden. Het geheel is op een vierkante aluminium buis gemonteerd van 15x15mm.
Een soortgelijk rekstrookje van wat ik gebruikt heb zou deze zijn, deze wordt inclusief de versterker module HX711 geleverd.
Rekstrookje + HX711
Daarnaast heb ik gebruik gemaakt van de Arduino Pro Mini:
Arduino Pro Mini
en de Bluetooth module HC-05:
HC-05

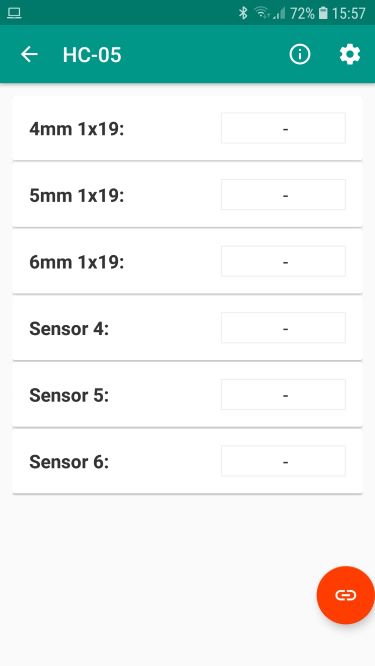

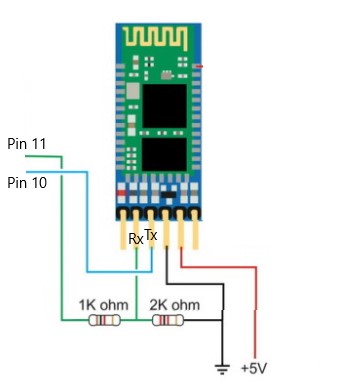

Bij het aansluiten van de bluetooth module en de arduino moet je wel nog opletten dat de arduino ttl op 5v zit, en de bluetooth module op 3.3v. Daarom moet er een “voltage divider” komen tussen de Tx van de arduino en de Rx van de bt-module:

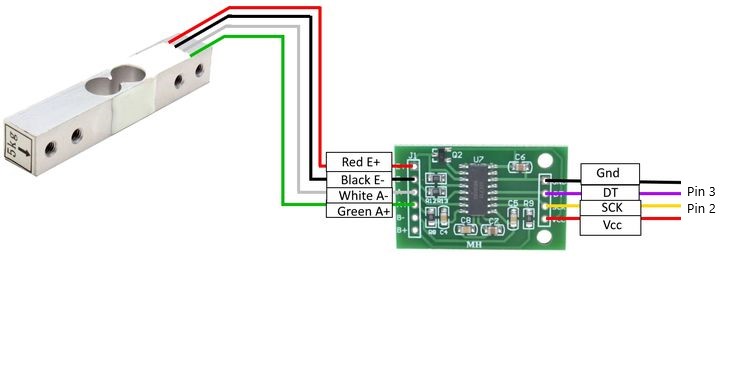

Het aansluiten van het rekstrookje op de versterker op de arduino gebeurt op de volgende manier:
Hieronder zijn 2 sketches toegevoegd. De calibratie sketch wordt gebruikt om de gain te bepalen van het rekstrookje. De bij calibratie gevonden gain wordt in de spanningsmeter.ino toegepast. In de “loop” van deze 2de code staan nog een 3 tal berekeningen om van de gevonden kilogrammen die op het rekstrookje staat, naar percentages te komen. Deze waarden kloppen voor mijn opstelling. Deze waarden zullen hoogstwaarschijnlijk gecalibreerd moeten worden voor een nieuwe opstelling..
Groet,
Wouter
