Onderwerp: midget 13

midget 13 14 sept 2020 21:03 #1206518

We een midget 13 gekocht en daar heb ik een andere tuigage bij gezocht en gevonden.
Met wat geduld en geluk heb ik een complete set op de kop getikt voor weinig.
Nu ben ik bezig met het plaatsen en wat afstelbezigheden. Zo is er inmiddels een mastvoet gegoten uit epoxy ipv het half verrotte stuk multiplex wat er zat.
Nu heb ik wel een vraagje over de constructie van zo'n midget. Zit er tussen de schaaldelen nog iets wat de mast af steunt op het kielbalkje of moet de vloer van de kuip dit dragen?
Alleen ingelogde leden kunnen reageren.

midget 13 15 sept 2020 21:14 #1206901

ik heb een en ander ook al bij de midget club gevraagd maar daar mag ik eerst lid worden(€) om het recht te hebben vragen te stellen.
Dus mocht iemand enig idee hebben dan hoor ik het heel graag.
Alleen ingelogde leden kunnen reageren.

Re:midget 13 15 sept 2020 21:24 #1206906

Van wat ik weet werd de alu.mast gewoon in een rvs U-profieltje op de dubbele bodem gezet.

Zou hem zelf zetten op een stevig balkje van eiken of teak oid. met daarop het rvs U-profieltje om de druk wat meer te verdelen.
Laatst bewerkt: 16 sept 2020 05:45 door Jollenbaas.
Alleen ingelogde leden kunnen reageren.

Re:midget 13 16 sept 2020 18:37 #1207172

Er zat een multiplex voet van 15x15cm waar de mast in een soort gat stond.
Ik overweeg om een soort van inspectiedeksel in de kuipvloer te maken zodat ik een steun naar de kielbalk kan maken.
Met het lostrekken van alle kit waar die multiplex klos mee vastgeplakt zat bewoog de bodem naar mijn gevoel best wel mee, wel naar boven dan want je trekt er aan. Met het zetten van het mastje in de epoxy klos heb ik de bodem niet zien indrukken. Dus misschien maak ik het wel te spannend.
Alleen ingelogde leden kunnen reageren.

Re:midget 13 17 dec 2020 22:44 #1237233

inmiddels van wat leden van de midgetclub toch een soort van antwoord gekregen.
Het schijnt dat er dwars door het bootje onder de kuipvloer een aantal balkje zouden moeten lopen en waarschijnlijk ook 1 ter hoogte van de voorzijde van de zwaardkast/mastvoet.

Als ik hier over nadenk dan betekent dat dat de druk van de mast naar de zijkant van de boot word gevoerd en niet naar de kielbalk.
Bovendien lijkt het mij dan dat die balkje verrot zijn gezien de beweging in de kuipvloer.
Een optie is nu om de vloer er uit te zagen en de constructie die er onder zit te herstellen of vervangen.
Of om op een paar plekken gaten te boren en het rompje met een 2k schuim te vullen en daarna de kuipvloer weer netjes dicht te maken.

Ik neig naar de tweede optie alleen vraag ik mij dan af voor hoelang dit een oplossing is en hoeveel van dat schuim is er dan nodig.
Is er een rekenmethode om dit te berekenen?

Dat er iets moet gebeuren is duidelijk geworden door het ontdekken van een soort aftapplug net boven de kielbalk. Er is dus duidelijk al langer een probleem anders verzin je zoiets niet. :unsure:
Alleen ingelogde leden kunnen reageren.

midget 13 18 dec 2020 07:06 #1237242

  • HotSnail
  • HotSnail's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 442
Kan je om te beginnen niet aan beide kanten van de mastvoet een handgat met schroefdeksel maken? Met een beetje geduld kan je daardoor een versteviging aanbrengen.
Volgens mij zit er in de kielbalk van de Midget geen hout, je zou dan een kortere langsbalk kunnen maken die je met epoxy tussen de bodem en de romp verlijmd.
Alleen ingelogde leden kunnen reageren.

Re:midget 13 18 dec 2020 07:19 #1237243

Een aftapplug is idd niet standaard bij een Midget, nog nooit gezien.
Schuimen zou ik niet doen.

Wel zou ik de vloer bij de mast open zagen. Een maststeun maken tot op de kielbalk en vervolgens de vloer weer dichtmaken en afschilderen.
Laatst bewerkt: 18 dec 2020 07:22 door Jollenbaas.
Alleen ingelogde leden kunnen reageren.

Re:midget 13 18 dec 2020 23:56 #1237578

Jollenbaas schreef :
Een aftapplug is idd niet standaard bij een Midget, nog nooit gezien.
Schuimen zou ik niet doen.

Wel zou ik de vloer bij de mast open zagen. Een maststeun maken tot op de kielbalk en vervolgens de vloer weer dichtmaken en afschilderen.

De maststeun tot op de kielbalk zijn we het dan over eens maar ik ben bang dat de andere balkjes die dwars de boot over steken hartstikke rot zijn. Uit de aftapplug komen namelijk met wat spoelen stukjes hout mee.
Dus dan zou ik moeten overwegen om de gehele kuipvloer er uit te zagen en ook rondom de zwaardkast.
vervolgens nieuwe balkjes aan te brengen en een steun voor de mast. Daarna kan ik dan de kuipvloer met wat weefsel en epoxy er weer terug in lijmen.
Heel veel werk met waarschijnlijk wel het beste resultaat maar met alleen een handgat en een maststeun naar de kielbalk en schuim is de vloer ook weer netjes ondersteunt en is de stijfheid van zijkant naar zijkant ook weer in orde.
En als ik schuim hoeft niet ook het bankje er uit, dit is een best wel stevig ding wat steun geeft aan de bovenzijde van de zwaardkast en afsteunt naar de beide zijkanten. Deze is ook lastiger er weer terug in aan te brengen op een sjieke manier.
Nu zijn er zeker argumenten om niet voor schuim te kiezen en ik kan er zelf een paar verzinnen;
A, het hoort er niet in.
B, daarna kan er niet zo veel meer behalve met heel erg veel moeite en zooi.
C, het bootje word er zwaarder van.
D, afhankelijk van de hoeveelheid schuim die nodig is is het tamelijk kostbaar tov de waarde van het
bootje.

Welke argumenten zijn er nog meer om niet te schuimen?
En blijft de vraag of ik het doe of niet; Hoe reken je de inhoud uit?
Alleen ingelogde leden kunnen reageren.

midget 13 19 dec 2020 08:18 #1237606

  • Waterman
  • Waterman's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1096
Deze jol heeft een holle bodem.
Dus dit ontwerp haalt z'n stijfheid niet uit het schuim (wat twee dragende lagen op agstand houd zols bij een sandwich constructie).

Als je toch inspectie luiken maakt kun je na het ondersteunen van de mastvoet eerst bekijken hoeveel water er eigenlijk naar binnen komt van onder of boven.

Volschuimen is heel definitief.
Via de inspectie luiken kun je ook losse schuimblokken onder de bodem schuiven.
Desnoods periodiek verwijderen om de holle ruimte te laten drogen.

Ik heb wel eens de Mattenschippersrace met een 13-voets jol van Deense origine gezeild.


Geen holle vloer, wel wat lood onder de roosters. (lood bij de race vervangen door een potige roeier)
De vrouw van de eigenaar stond er op dat de jol "onzinkbaar" gemaakt werd.
Langs de rand van de vloer zijn  cilindervormige drijflichamen met piepschuimbolletjes vastgesjord.
Zo'n "zitzak" van markilux is nog best comfortabel.

Op dit filmpje zie je de drijflichamen goed liggen.


Extra schuim zou er ook nog onder het "gangboord" en onder de bank geplaatst kunnen worden.

Succes!


Gepost met de officiële Zeilersforum-app
Zeilen: alle stress waait uit mijn hoofd 8-)
Alleen ingelogde leden kunnen reageren.

midget 13 19 dec 2020 18:22 #1237814

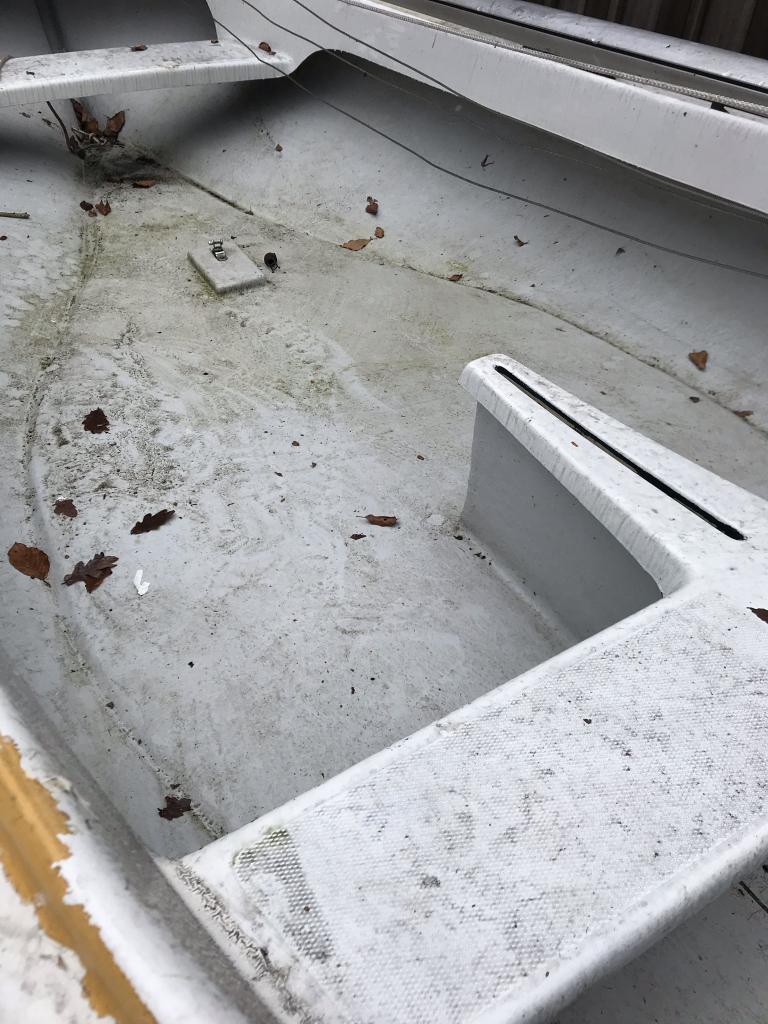

Water komt er op twee manieren in namelijk; door de aftapplug die op het meest lage punt van de romp zit en dus onder de waterlijn. En tussen de kuipvloer en de zwaardkast daar is de voer namelijk gebarsten door de beweging die er nu in de vloer zit. En mogelijk ook wel doordat de zijdelingse steun weg is en het bootje daardoor wat flexibeler is geworden.
Alleen ingelogde leden kunnen reageren.

midget 13 26 dec 2020 14:53 #1239703

Ik maak denk ik toch maar de keuze voor schuim.
Waarom? Nou omdat de ruimte onder de kuipvloer maar heel weinig is en het dus in geval van nood relatief eenvoudig weer te verwijderen is maar vooral omdat er zowat geen plek is voor balkjes of iets dergelijks.
Origineel bestaat de vloer uit een plaatje multiplex van 12 mm en een glaslaagje van 1 mm dik.

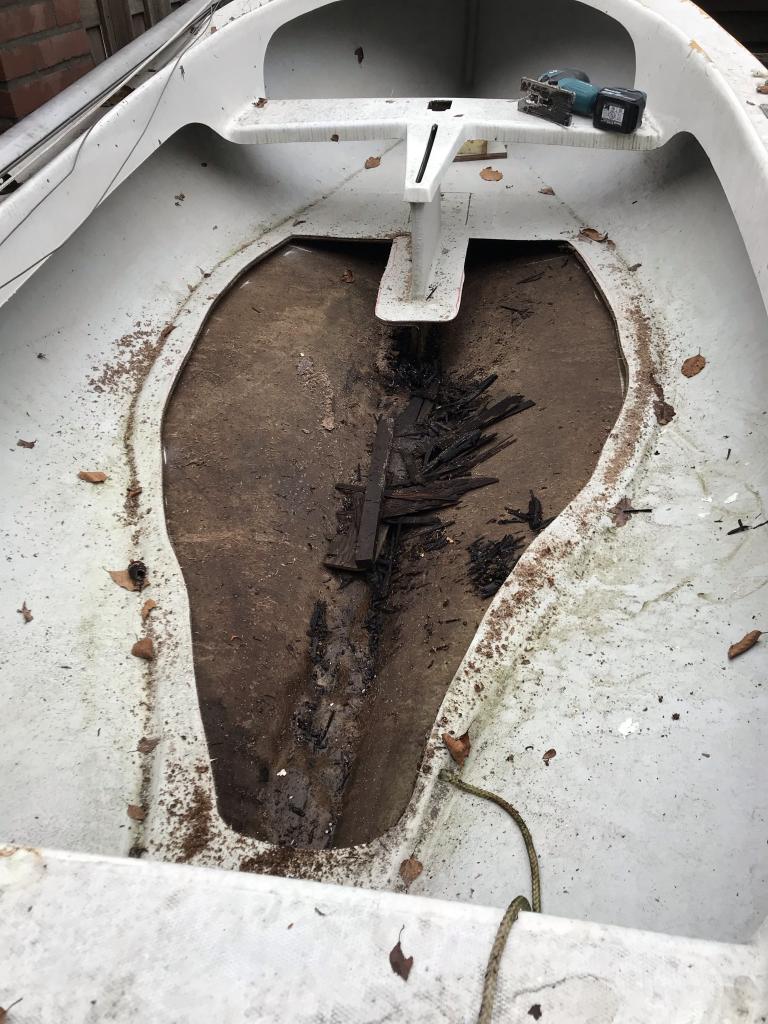

Het idee is om de bestaande vloer er helemaal uit te zagen en dan een dikke plaat erin met het schuim er onder en op de juiste plekken een extra stuk hout voor de grootschoot en de mast.

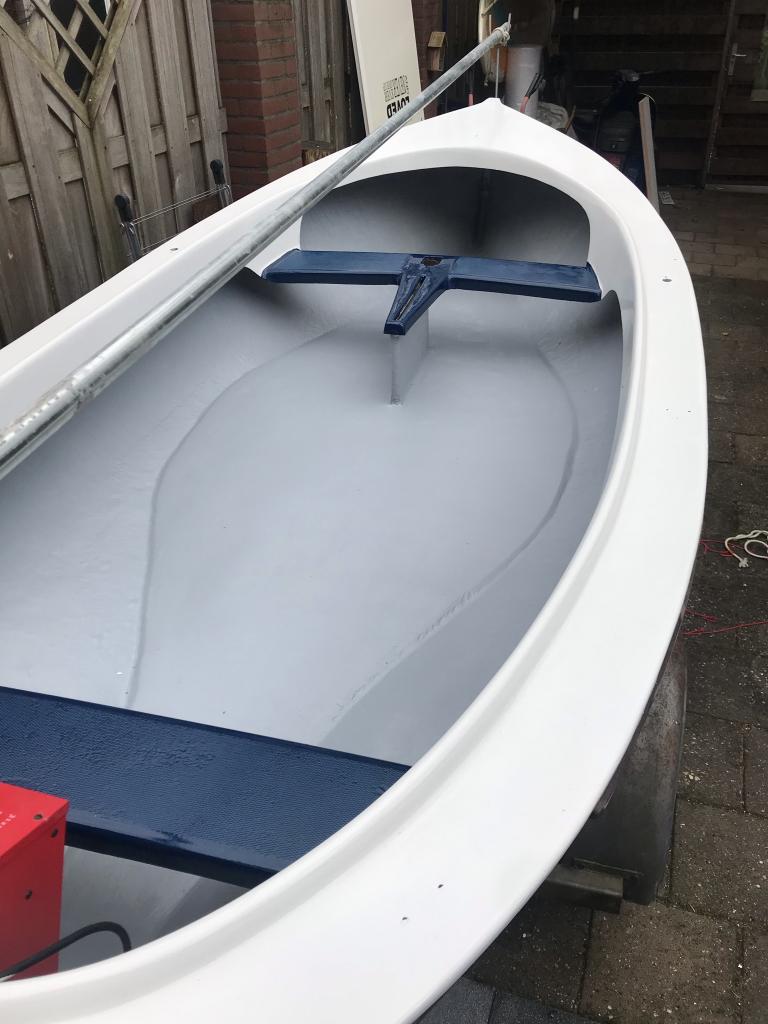

Daarna weer een glaslaag zodat alles weer fijn glad en waterdicht is.
Hieronder de foto’s.




Alleen ingelogde leden kunnen reageren.

midget 13 26 dec 2020 18:03 #1239756

Wel nog een vraag; welke soort schuim is in dit geval het beste om te gebruiken? De constructieve en dus zwaardere of de lichtere variant die dus geen constructieve toevoeging is.
En welk soort weefsel is hier het beste geschikt voor? Ik zou graag snel wat dikte opbouwen zodat de vloer steviger is dan de originele..
Alleen ingelogde leden kunnen reageren.

midget 13 26 dec 2020 20:02 #1239794

Alleen ingelogde leden kunnen reageren.

midget 13 26 dec 2020 21:11 #1239815

Nachtvlinder schreef :
Die site is mij bekend. De vraag is; welk type schuim het beste geschikt zou zijn?
Alleen ingelogde leden kunnen reageren.
