Onderwerp: Kleurcodering kabelboom Mitsubishi S3L2.

Sorry, maar het onderwerp dekt niet geheel de lading. Vanuit een niet startende motor beland ik namelijk in een elektronisch doolhof.
Mijn motor dus is een “gemariniseerde” Mitsubishi S3L2 en wil niet meer starten. De startmotor draait de motor goed rond, maar de motor wil niet aanslaan.
Nu heb ik wel iets opgemerkt n.l. als het contactslot in de tweede positie gedraaid werd hoorde ik altijd de elektrische opvoerpomp zoemen/brommen. Nu hoor ik dat niet meer. Dat deed mij vermoeden dat dat ding kapot was. Met veel moeite de opvoerpomp göedemonteerd en thuis op 12V getest. Pomp blijkt wel te werken. Daarna maar eens de bekabeling nagelopen, maar dan stuit ik toch op grote ondeskundigheid van mijn kant.

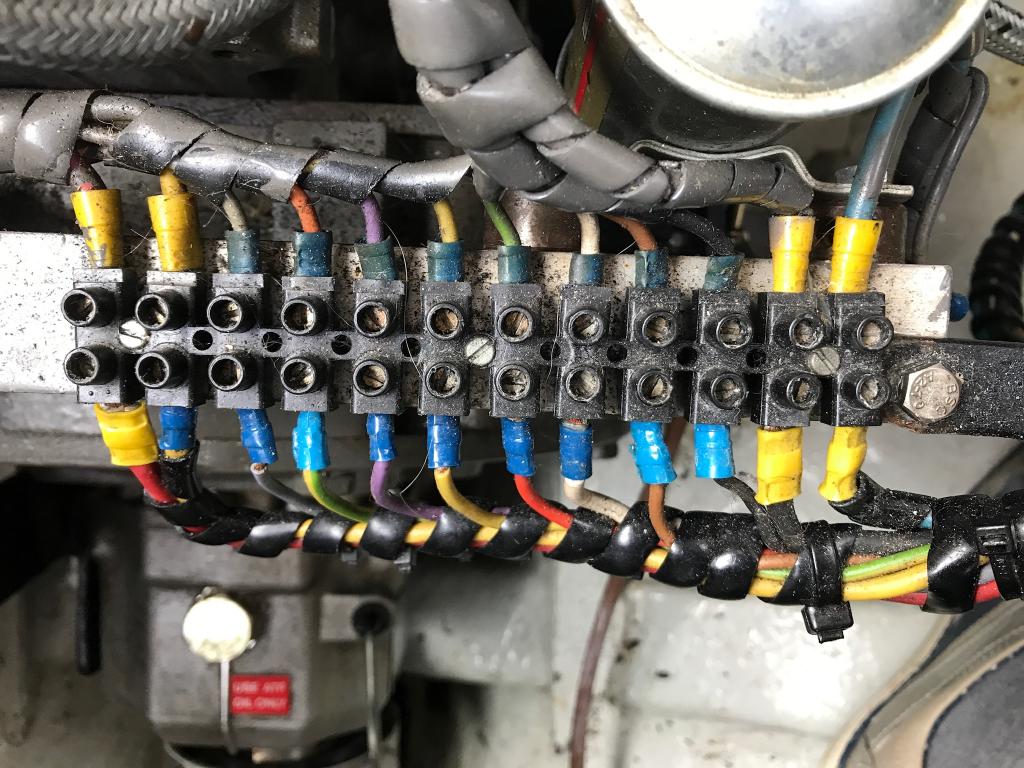

Aan deze motor is een (contacten-)blok gemonteerd waarop een 12-tal verbindingen gemaakt worden. (Zie hiervoor de foto.)

Ik heb met een multimeter de spanning opgemeten en constateer het volgende:
Hoofdschakelaar aan en contact uit:
1e van links: rood (dik) → rood (dik) en 12,5V
8e van links: wit (dik) → wit (dik) en 11,7V
Overige verbindingen: Geen spanning
Contact in eerste positie: (Harde tik van relais hoorbaar)
1e van links: rood (dik) → rood (dik) en 12,5V
Alle overige contacten: Geen spanning
Contact in tweede positie:
1e van links: rood (dik) → rood (dik) en 12,5V
5e van links: paars → paars en 1,75V (?????)
6e van links: geel (dun) → geel (dun) en 6,43V (?????)
7e van links: rood → groen en 5,62V (?????). Dit lijkt de plus voor de opvoerpomp. Alle overige contacten: Geen spanning

Heeft iemand het antwoord op de volgende vragen:
1) Kan het zijn dat de contacten zo slecht zijn dat de spanning terugvalt naar de lage waardes die ik meet, of zijn die lage waardes normaal of anders te verklaren?
2) Bestaat er een standaard kleurcodering? Wat is die dan is, of waar ik die kan terugvinden?
3) Waarvoor zijn de overige spanningloze contacten?

Ik ben reuze nieuwsgierig naar de reacties.

Mvrgr, Ruud

Geen idee of de kleurcodering gestandaardiseerd is, maar heb je iets aan deze PDF van Mitsubishi?

EDIT: Of anders deze PDF?

Overigens is voor mijn ogen de 1e draad van links rood…

drwingnut schreef :
Je hebt helemaal gelijk drwingnut. Ik zal kijken of ik dit kan aanpassen.

De bestanden uit de linkjes heb ik veilig gesteld. Ik ga ze eens goed bestuderen.
Dank
