Onderwerp: Wie heeft hier ervaring mee?

Makkers staakt uw wild geraas over al dat RVS, veel te zwaar.
De truc van dit systeem is de parallellogram die het systeem vormt. Alles ingeklapt omhoog vallen alle profielen in elkaar, daar doe je een borgboutje doorheen en alles zit stevig vast.
Bij het uitklappen en naar beneden laten zakken vouwt de parallellogram uit, en wordt het geheel wat wiebeliger, maar ja, da's alleen maar bij het hijsen en zakken.
Ik weet de afmetingen niet uit mijn hoofd, en de boot is een uurtje fietsen, maar ik dacht dat de bevestiging aan de preekstoel 40x40x2.5 is, de bovenzijde van de parallellogram 35x35x2.5, en dan de onderste 30x30x2. Je moet dus wel wat oplossingen verzinnen dat dat goed gaat op de scharnierpunten.

Ik zal binnenkort eens wat foto's maken als ik die kant op fiets.

It Paradyske schreef :
Het is iid "Wildgeraas", omdat ik alleen maar de foto's heb en de benodigde maten
geschat heb a.d.h.v. deze foto's.
En eigenlijk zit ik er niet eens zo veel naast toch.??
En een tikkie zwaarder is toch niet bezwaarlijk??

Wij hebben makkelijk praten, de hele dinghy met BBM zo in de davits.
Maar voor passages ging de BBM er toch af en werd aan boord opgeborgen.
Dan sta je in een wiebelend bootje in golven en deining toch erg instabiel met 30 kg in je armen.
Nu hebben wij ook hier makkelijk praten want onze ketch geeft met de bezaan vele hijsmogelijkheden.
Maar daar zit toch de crux. Hijsen aan een takel geeft zekerheid dat de BBM niet in het water dondert met jouw er nog bij ook. Vooral het laten zakken voor juist het monteren van de BBM is dan makkelijker. En beter voor de rug, want je staat op dat wiebelende bootje niet in een ergonomisch juiste houding.

Dus een kraan is beter dan een beweegbare bok.
My 2 cents.

Ronaldl schreef :
Daar ben ik me ook al voor aan het oriënteren.

FriendlySailor schreef :
Klopt , maar ze kunnen veel leveren en ook maken, snijden of zetten indien nodig.

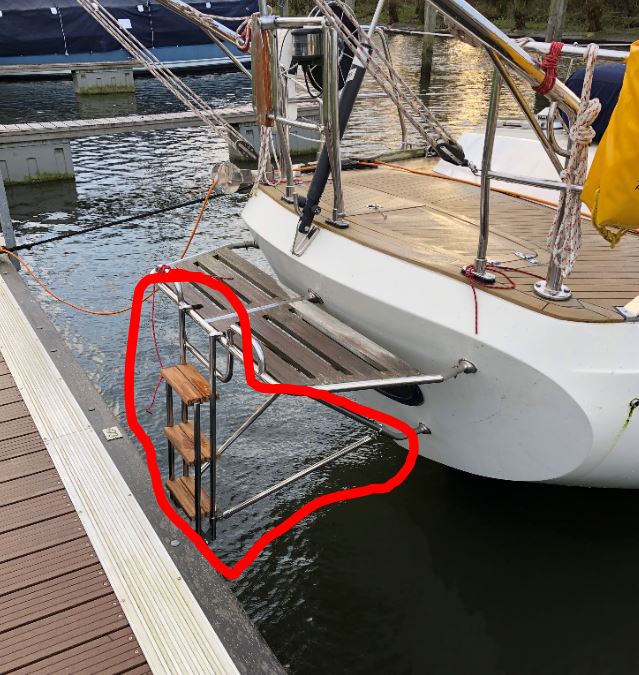

Voor mij hebben ze het snijwerk voor mijn zelfgemaakte zwemtrappen geleverd.

Trots op:

Mooi.



Uhh..............waar moet ik precies naar kijken???

Naaar iets wat net buiten de foto valt
Ad

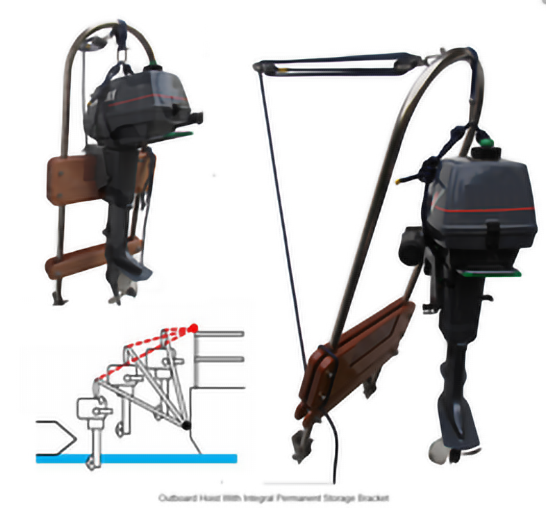

beetje laat maar wel een mooi systeem vind ik:



Hijsen en fixeren in 1

myboatsgear.com/2017/01/07/outboard-lift/?a=1&c=5089

FriendlySailor schreef :
Excuus:

JeePee schreef : Olav Cox heeft zoiets ooit ontworpen, volgens mij in het kader van zijn studie. Ik kan er nu geen plaatje meer van vinden, misschien moet je hem eens een berichtje sturen.

Vandaag de materialen bijeen gezocht, die ik voor zo'n motorsteun nodig heb.
Gewoon in de WP aanwezig:

Een plaat POM 30mm dik, zwart. Is al een mooie zwarte motorplank;
RVS plaat 3 mm, om de bevestigingsplaat achter de motorplank te maken;
En RVS plaat, om de montgewangen aan de onderzijde te maken;
Alle RVS bouten en (zelfborgende moeren) M8;
Alle RVS boutjes en moertjes om de montagewangen te monteren;
6 Kunststof schijfjes, dat wordt zelf draaien;

Pfff..heb bijna alles.

Alleen de RVS U-profielen en het RVS vierkant bestellen.
Maar dat wordt begin volgend jaar.

Wordt ook vervolgd.
