Onderwerp: De ZF Repairshop!

@ReneK; nogmaals dank. Ik heb al veel aan de service manuals gehad.

Gepost met de officiële Zeilersforum-app

Solo schreef :
Het eerste projectje via dit topic zit er op: het bedieningspaneel van Solo is gerepareerd en het werkt weer. Zoals een aantal aan aangaven: geen moeilijke klus, maar als het je talent niet hebt is het nog lastig genoeg.
Solo kwam het paneel brengen en bracht ook zijn oude paneel mee. Uiteindelijk besloten om het oude paneel te repareren ipv het aangeschafte paneel. Het oude paneel was al eens gerepareerd. Een monteur had het printplaatje er tussenuit gehaald en wat verbindingen aangelegd via een strip kroonsteentjes. Kijkend naar het printplaatje in het aangeschafte paneel (foto) leek mij dat de introductie van een accident waiting to happen: het printplaatje is het kwetsbaarste onderdeel in het paneel en ik weet niet hoe oud, maar oud.
In overleg met Solo dus zijn oude paneel beetgepakt. De strip met kroonsteentjes er tussen uit, WAGO klemmetjes er in en alle stekkertjes vervangen voor nieuwe. De "draadboom" overzichtelijk bij elkaar gebonden met kleine tierapjes en zo ook de in onbruikgeraakte draadjes door het verwijderen van de printplaat bij elkaar gebonden. Bleven er 3 draadjes over met voor mij een vraagteken, maar daar wist Solo zelf het antwoord weer op, dus ook opgelost.
Twee uurtjes werk hooguit en een blije medezeiler. Wat wil een mens nog meer

Ik heb vh voorjaar zo’n Plastimo handtakellicht gekocht en die knippert ook als ie op zijn kop hangt regelmatig.

Ding opengeschroefd, beetje gefrut, en ja hoor, op zijn kop knippert ie niet meer. Totdat ik hem weer aan mijn hekwerk hang. Sta, beetje tegen mijn principes in, op het punt dan maar een nieuwe te halen.

Iemand dit eerder gehad?

Die van mij had op de terugweg naar Scheveningen ook, dacht eerst wat is dat voor boei.
Wat heen en weer geschud en 180 graden gedraaid in de houder, toen was het weer oké.

Thijs1971 schreef :
Zit er een kwikschakelaar in? Even kijken of die wel goed recht er in zit.
Wel voorzichtig mee zijn, is erg ongezond spul.

Ik maak vanavond wel een foto vh binnenwerkje. Een ander Plastimo apparaat, mijn kompas, zat een lampje in dat kapot is. Voor 150 euro vond ik dat echt een lullig dingetje. Ik overweeg nu om er een LED theelichtje in te proppen.

It Paradyske schreef :
Daar zit al ruim 25 jaar geen kwikschakelaar meer in (verboden).
Wij verkochten ze destijds zelf, vandaar.
Prutsdingen.

Thijs1971 schreef :
Ja, echte zooi!

Calidris schreef :
Oh dan is de mijne al flink oud.

Thijs1971 schreef :
Hetzelfde verschijnsel met een Stella/ Lalizas LED boeilicht. Ik had een oudje die het een paar jaar goed heeft gedaan maar de laatste tijd ook op de kop ging knipperen. Nieuwe gekocht die meteen al knippert op de kop. Teruggebracht naar de winkel en wacht nog op reactie.

Grt Hans

Ik ben Koko zeer dankbaar voor het mooie werk dat hij geleverd heeft. Het dashboard werkt nu weer als nieuw. Geweldig!

Thijs1971 schreef
Nee hij hoort op zijn kop te hangen en dan is het lampje uit. Valt ie in het water dan draait ie om en moet het gewicht van de batterijen naar benededen duwen en zorgen dat ie contact maakt en aanngaat.

Freek

Thijs1971 schreef :

Ja! Die van mij doet het ook! Lalizas lichtje, gaat op z´n kop na een tijdje ook knipperen





Martijn

De mijne doet dat ook. Algemeen probleem bij dit ding, kennelijk.
On-topic: is dit te verhelpen?
Off-topic: is er een merk/type reddingboeilichten dat dit niet heeft?

Leuk idee dit topic! Positief! Is hier geen apart stukje voor op de site te maken onder de kop "techniek" en dan daar onder de repair shop? Zodat alle reparatie draadjes daar per onderdeel te vinden zijn?

Gepost met de officiële Zeilersforum-app

Mi Dushi schreef :
Zwaardere batterijen gebruiken, die stuiteren het schakelaartje blijkbaar
aan en uit.

A

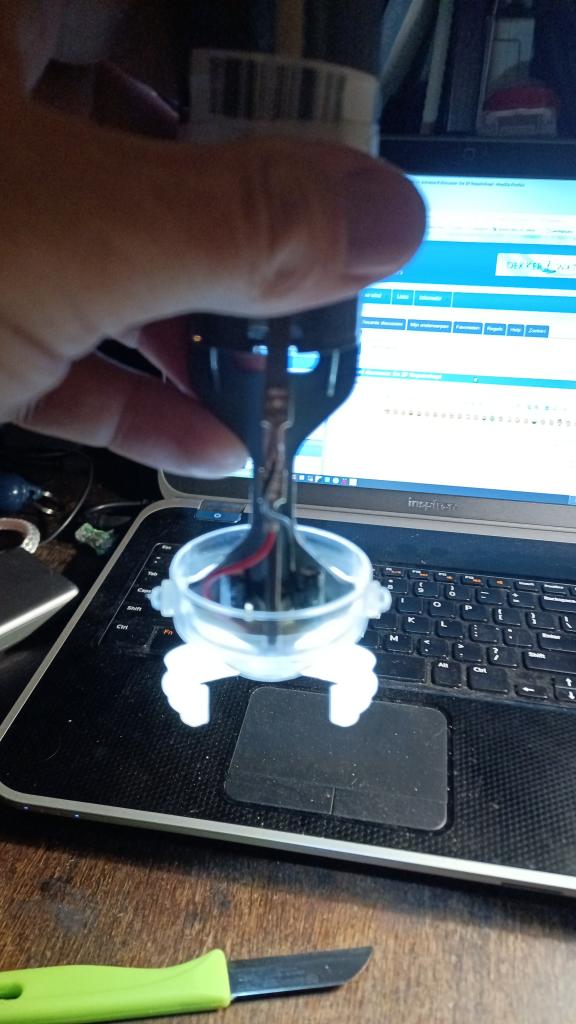

Ik ga in de plus draad een extra tilt switch plaatsen. In de rode draad. De blauwe pijl is de tilt switch, maar deze is lastig te vervangen.






Martijn

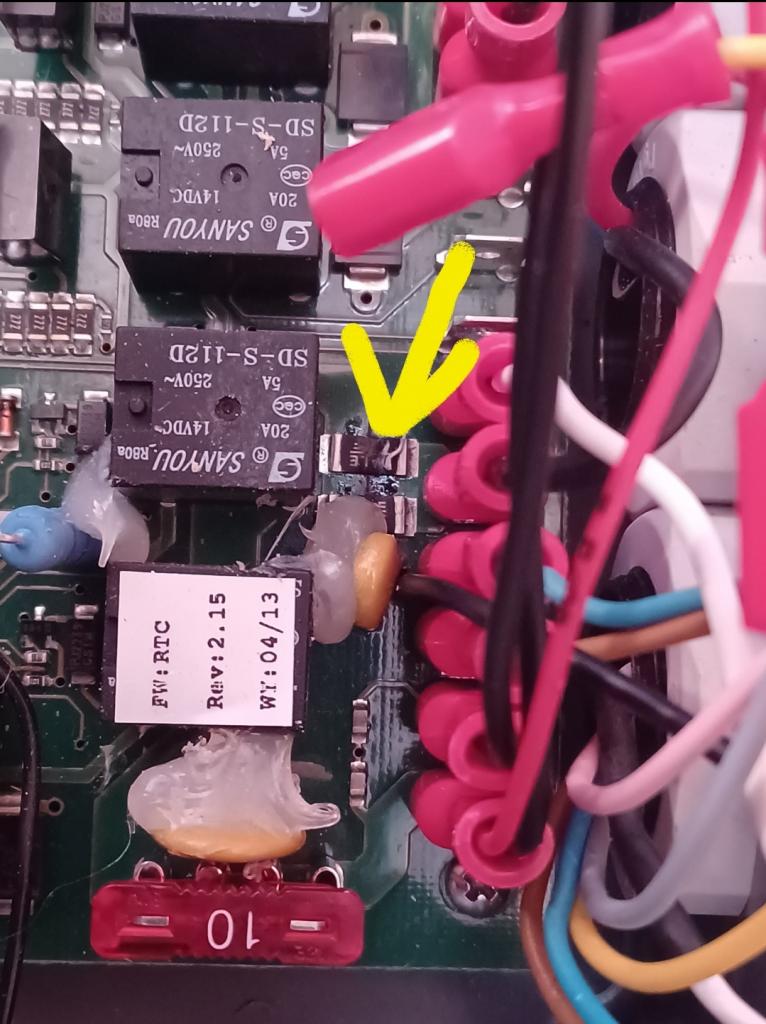

Onze inklapbare boegschroef van Quick staat in storing. Op de printplaat is er iets doorgebrand. We zouden een schema of de waarde van de componenten moeten achterhalen. Boegschroef is dus van Quick, type BTR1808512. Iemand een idee of een foto van zijn eigen printplaat van hetzelfde type?





Gepost met de officiële Zeilersforum-app

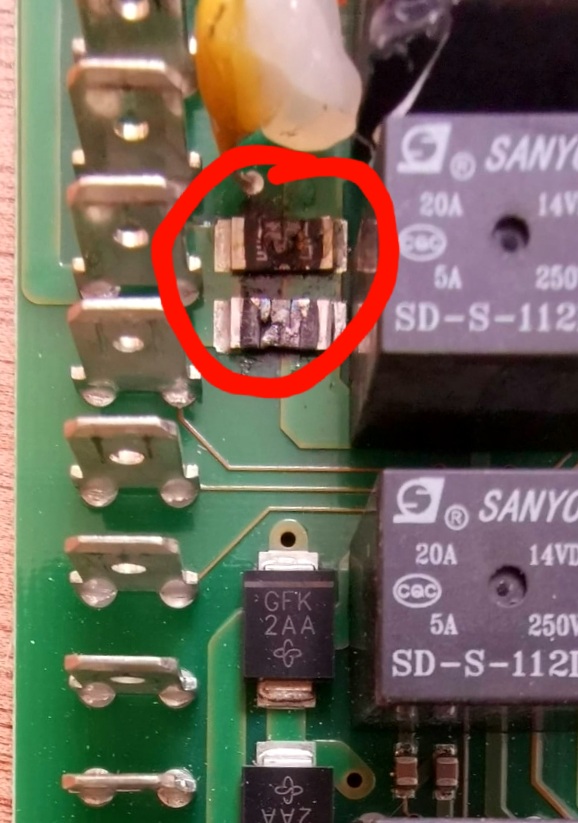

Dat lijken de stroommeetweerstanden te zijn. Als ik zou moeten gokken zou ik zeggen 0.1 ohm, en na wat gereken 0.01 ohm.

Vraag is alleen: waarom zijn ze stuk gegaan.

mrtnm schreef :
Moet je die tiltswitch nog bestellen? Ik lust er wel een paar namelijk. Heb je een linkje?

mrtnm schreef :
Goed idee Martijn !
Net een paar besteld:
www.tinytronics.nl/shop/nl/sen...ll-switch-hoeksensor

Grt Hans

omega schreef : maximale stroom bij deze is 6mA. Dat is erg weinig en lijkt bedoelt om via iets dat meer stroom aan kan te schakelen. Zelfs voor een relais lijkt het mij weinig, die 6mA. Iemand daar een idee over?

koko schreef :
In de min draad zetten?

Martijn

AdB schreef :
Schakelaar is te veel eer, gewoon geoxideerde messing lipjes.
