Onderwerp: wie kan mij helpen dit onderdeel te identificeren

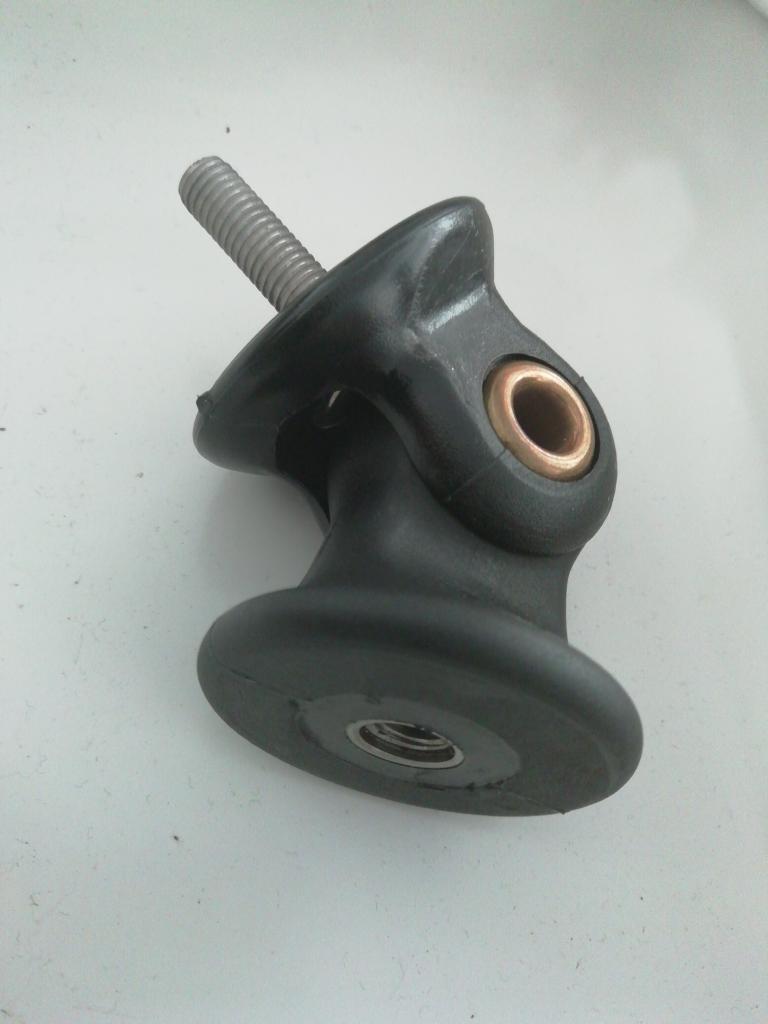

Dit scharniergewricht zit op onze boot, 5 x zalingen, giek en roerophanging.



Ze moeten eens in de zoveel jaar vervangen worden. Wij zijn bezig de boot op te knappen.

Enige identificatie op het onderdeel is de tekst: made in west-germany (geeft al een indicatie over de oudheid...)


Alvast dank!

Sipke

Wat is de functie? Nog nooit eerder gezien overigens.

werkt als scharniergewricht voor ophanging roerhuis, voor verbinden giek met mast en voor zalingen vastmaken aan de mast.

Is een windsurf diabolo van het weinig gebruikte cardan type , waarschijnlijk van het merk Boge .
Het franse Nautix maken er ook een .
Zoals hier easy-surfshop.com/do/item/UF60.../Cardan-Joint-M10M10
Maar wat is het schroefmaat? Volgens mij zijn ze ook in m8 te krijgen.

dank voor de info. ik heb de m8 nodig.......
als iemand weet waar die te krijgen is, ik houd me aanbevolen. mijn zoeken heeft nog niets opgeleverd.

Ze durven een scharnier cardan te noemen? Wat een lef.

Gijper schreef :

?
en.wikipedia.org/wiki/Gerolamo_Cardano
en.wikipedia.org/wiki/Universal_joint

Daarom dus. Dat ding hierboven heeft één as en een cardan heeft twee as-dingen.
De homokineet heeft de snelheidproblemen van de cardan niet. Maar om je mast nou op een homokineet te zetten vind ik overdreven

Deze is wel cardanisch:

Idd klopt !!! goed gezien ,iets te snel geantwoord , zou aan het weer liggen

Het cardanisch zijn van laatste plaatje is niet echt geweldig.
Zodra over één as een hoekje van 10º gemaakt wordt is het al niet meer "cardanisch".
Een gaffel sluitdan de ander op en dan is de andere draaias uitgeschakeld.
Bij een cardan liggen beide assen in ´t zelfde vlak en niet boven elkaar.

Iedere surfplank heeft een mastplankverbinding en ook die "cardanische" die hier zo niet mag heten werkt prima. Een mast valt en draait naar iedere kant zonder enig probleem. Standaard voor die dingen is ook de M8 draad in- of uitwendig.
Eerste beste surfshop dus

Ik weet niet wat voor boot dit is, maar voor de zalingen aan de mast zou ik maar geen kardanische koppeling nemen. Dan is 1 scharnierrichting echt wel genoeg ...

van den berg kon het niet leveren.....

inmiddels dankzij de aanwijzingen van het forum gevonden in frankrijk bij vagueetvent

dank voor de hulp!
