Onderwerp: Navigatie opzet voltooid

Overzicht van mijn voltooide navigatie opzet:

RaspiOS 64 op basis van Debian Bullseye inclusief de OpenPlotter extra’s. RPI 4 2 GB

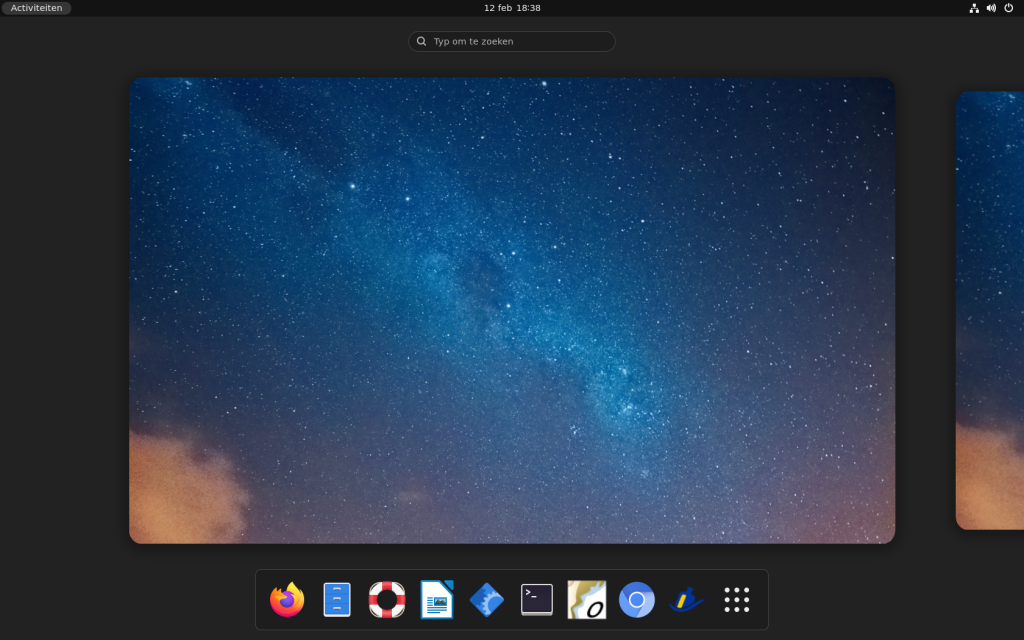

Ubuntu Jammy Jellyfish 64 (beta) nu met de omschakeling naar de Gnome 40 display server. Nog niet 100% werkend. RPI 4 2 GB. Ziet er heel mooi uit met een goede werking.
RPI werkt op een ARM64 processor.

AMD 64 Linux Mint Uma systeem.

Software

OpenCPN 5.6 werkend op de Flatpak basis met alle plugins beschikbaar. Werkt op alle hiervoor genoemde systemen. Inclusief de diverse alarm geluiden.

SignalK data server als multplexer en converter.

Verbindingen opties:

GPS muis werkend met GPS, Glonass en Gallileo tegelijk.

RTL-DSR usb dongle voor AIS ontvangst op mijn kantoor.

Navico AIS transponder aan boord
verbinding NMEA183 via Actisense Serieel> usb converter of
NMEA2000 invoer met behulp van een goedkoop Canbus Canable boardje of de bi-drectional Actisense NGT-1. Invoer/uitvoer via SignalK.

Instrumenten set MXTommy KIP (is een app van SignalK) is html en op ieder verbonden systeem te bekijken. Alle in de SignalK draaiende data kun je visualiseren met diverse instrumenten sets of grafieken.

Aan boord een 10.1 “ HDMI scherm met touch capacitieve aanraakbediening en een draadloos Logitech K400r toetsenbord met een pad.

In het RaspiOS is aanwezig de VNC server met een Wifi access punt.

Apple Ipad Air2 met daarop de Realvnc client. Hiermee kun je draadloos OpenCPN bedienen op de RPI en/of het instrumenten paneel MXTommy Kip.

Op vrijwel ieder systeem kun je een VNC client installeren. Hier kun je draadloos of via netwerk kabel hetzelfde effect bereiken. Je kunt dus OpenCPN inclusief alle beschikbare kaarten gebruiken op ieder ander computer systeem.

Kaarten zijn de ENC kaarten van O-charts met de usb plug kopieerbeveiling. Kaarten zijn ook op andere systemen te gebruiken met behulp van het verplaatsen van de USB dongle.

Verder de ENC kaart van Rijkswaterstaat Delta gebied en de wat omstreden 2014 CM?? wereldkaarten set.

Zo is de opzet nu vrijwel voltooid.

Ontbrekende zaken:

Seatalk 1 invoer kan ook.

Een radar heb ik ook niet.

Ik vergeet nog te melden dat hier prima draait op een SSD HD. Maar ook vrijwel net zo snel en stabiel op een moderne flasdrive USB stick. Heeft een lees snelheid tot 300 mb/s.

Een SD kaartje zo'n 100 mb/s. Je kunt een SD kaartje eenvoudig kopieren naar een SSD of USB stick. Andersom kan ook. Je kunt dan altijd een paar kopieen maken van je gehele systeem.

Ik mis Sailing Performance Dashboard

Baasklusje schreef :
Beste Baasklusje,

je hebt gelijk. Je inspanningen op dit gebied moet ik zeker nog eens proberen.

De boot staat in de stallingsloods en alles is buiten werking.

Je hoort nog van mij.

Groet,

Bram

Ik bewonder je kennis en kunde op dit gebied Bram. Voor mij is het allemaal abacadabra. Mooi dat je het allemaal zo kan doen als jij het beste vind.

Beste Koko,

het is allemaal erg logisch. Je moet het alleen even weten. De opzet is ook prima geschikt als een back-up systeem voor je bestaande systeem. De kosten en het stroom gebruik zijn gering.

Met de VNC client op je Windows systeem, IPad, Gsmtelefoon kun je alles draadloos bedienen.

Groet,

Bram

OpenCPN op een RP4, ja, ik wilde er deze winter ook aan beginnen als projectje. Alleen, de Raspberries zijn nog niet rijp. Door het chiptekort is er al maandenlang geen levering van deze vruchtjes. Geduldig afwachten maar.

Je kan vragen of hier iemand er één op overschot heeft.

ik heb nog een nieuwe RPI4 met 2 GB liggen in de originele verpakking. Heb er zelfs ook nog een nieuw aluminium behuizing doosje voor.

Kan er ook nog een kaartje of een usb stick 3.2 met de allerlaatste updates en een aantal kaartjes. "Turn-key" heet dat tegenwoordig. Berichten graag op mijn post adres hier op ZF.

Bram

OliSailor schreef : Dat zou ik zien als een voordeel. De RPI4 is oude hardware en er zijn betere alternatieven.

Enige reden om een Raspberry te kiezen is voor mij als het echt goedkoop moet. Dan denk ik aan een headless toepassing met SignalK zonder OpenCPN. Maar dan voldoet een Pi Zero 2 ook (die ook erg slecht leverbaar is).

Voor de rest gebruik ik een Odroid N2(+), standaard Ubuntu voor het gemak, iets hogere pieksnelheid (50% hoger dan een standaard RPI4) en door de bank genomen veel zuiniger.

Beste Reuver,

de verbeteringen zitten niet direct in de hardware maar in de software.

Probeer maar eens het 64 RaspiOS op basis van Debian Bullseye.

Overigens de nieuwste Ubuntu 64 bits Jammy Jelly fish voor de RPI werkt ook erg goed, maar is nog geen compleet werkend syteem. Er wordt dagelijks nog aan gesleuteld.

Maar is zeker veelbelovend, nu met de fraaie Gnome 40 grafische server.

Bram

Dank je voor het aanbod, Bram. Ik heb er inmiddels toch 1 kunnen bestellen! Ligt hopelijk maadag in de bus. Ik wil 'm zelf opbouwen en inrichten. Vind ik een deel van de lol. Ik lees graag jouw posts terug over dit onderwerp.

Besti Oli,

zie mijn opsomming hoe je dit kunt doen met de laatste stand van zaken.

Succes ermee. Zelf doen is zeker een interessant leerobject. Daar is de RPI ook voor bedoeld.

En het maakt dat je aan boord het zelf kunt beheren. Zelf supporting is een belangrijke factor als je vaart.

Groet,

Bram
