Onderwerp: Autohelm AH1000 Technische informatie.

Dag allemaal,

Ik ben me suf aan het zoeken naar de technische handleiding van een AH1000 Micro Tillerpilot. Dat ding heeft een 4 pin connector aan de onderzijde om een windvaan en een NMA0183 interface aan te sluiten.
In 2009 heeft een zekere Bas op een website (hier) gepost dat hij de informatie van Raymarine ontvangen heeft. Op mijn vraag gaf Raymarine het antwoord dat het "Proprietary" informatie is en ze deze niet kunnen vrijgeven.
Heeft iemand hier misschien de volledige technische handleiding van de AH1000 Micro Tiller pilot. Het zou een PDF van 25 pagina's zijn met de beschrijvingen van de PCB's enz ...

Alvast bedankt om te delen!

Koen.

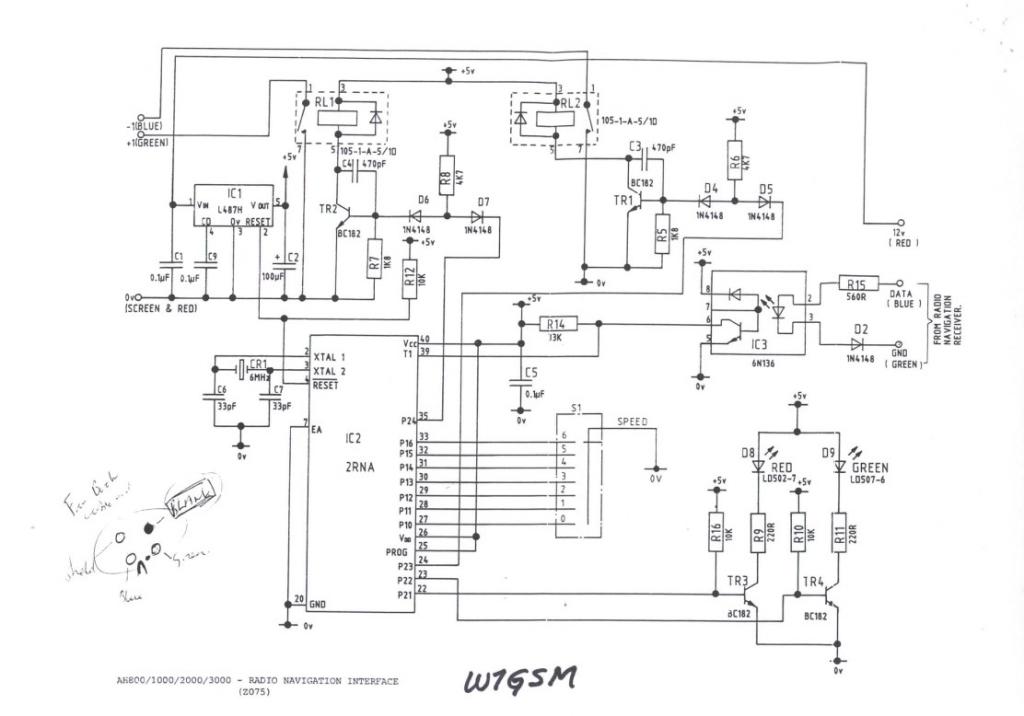

Volgens mij had je daar een aparte Navigation interface voor nodig

Welk probleem wil je precies oplossen? Er is veel kennis op het forum. Zomaar een kans dat iemand het meer specifieke probleem al eens heeft getackled.

Wat jij zoekt zijn de service manuals van Raymarine. Inderdaad: uitsluitend bedoelt voor RM reparateurs, maar ondertussen aardig goed te vinden op het www.
Ik zal straks even kijken of ik hem heb. Maar het is al een ouwetje, die automaat die jij hebt.

edit: helaas, ik heb de manual die jij zoekt niet.

Hallo,

Ik wilde 'm laten samenwerken met Openplotter/OpenCPN, ik kan de vraag misschien beter in dat forum stellen?

Groet,

Koen

Dan denk ik niet dat je perse de service manual nodig hebt, maar de standaard gebruiksaanwijzing al voldoende is.

Wat je wil weten is welke pinnen je nodig hebt voor nmea IN en welke NMEA berichten de automaat kan begrijpen. De baudrate zal ongetwijfeld op 4800 moeten. Allemaal zaken die je in de gewone manual moet kunnen vinden.

Het is trouwens niet onwaarschijnlijk dat de nmea In draadjes te herleiden zijn vanaf de printplaat. Ik ben niet verbaasd als het er gewoon op staat waar de draadjes aan de print vast gemaakt zijn. Heb je hem al open geschroefd?

Nee dat staat niet in de gewone manual, ik heb 'm al eens opengeschroefd maar ik meen me niet te herinneren dat ik daar wijzer van werd.

RM zegt dat je een speciale interface nodig hebt voor de NMEA data, maar verder geen informatie.

Aha, dat wist ik niet. Dan kan ik je niet verder op weg helpen.
Baralt gaf het inderdaad ook al aan.
