Onderwerp: 12 volt connectie in paneel MD7a voor toerenteller

12 volt connectie in paneel MD7a voor toerenteller 26 feb 2019 21:48 #1024888

Hallo,

Ik wil een toerenteller op mijn MD7a installeren, ik kies voor een HALL sensor op het vliegwiel en een digitale klok die ik in de kuip bij het bedieningspaneel wil monteren. (Immers geen W-aansluiting op de dynamo) De voeding wil ik dan ook van het paneel nemen, ook dit achter het contactslot te krijgen.
Ik heb uit het schema uit het MD7a handboek niet op kunnen maken achter welke connectie continue spanning staat als de motor draait.
Weet iemand waar spanning op staan in dit paneel?

Ik hoor het graag,

Groet,

Gallus
Alleen ingelogde leden kunnen reageren.

12 volt connectie in paneel MD7a voor toerenteller 26 feb 2019 21:57 #1024891

Volgens mij heeft de MD7A standaard een W contact.
In een vorige boot heb ik daar een relais op gezet wat een aantal dingen, zoals koelkast, aanschakelde zodra de motor draaide
Alleen ingelogde leden kunnen reageren.

12 volt connectie in paneel MD7a voor toerenteller 27 feb 2019 08:05 #1024944

  • koko
  • koko's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10997
Ik weet het niet meer uit mijn hoofd, maar er is er zeker 1. Mijn urenteller draait er op.
Effe de multimeter er op zou ik zeggen.
Laatst bewerkt: 27 feb 2019 08:06 door koko.
Alleen ingelogde leden kunnen reageren.

12 volt connectie in paneel MD7a voor toerenteller 27 feb 2019 08:39 #1024953

Eigenlijk simpel.

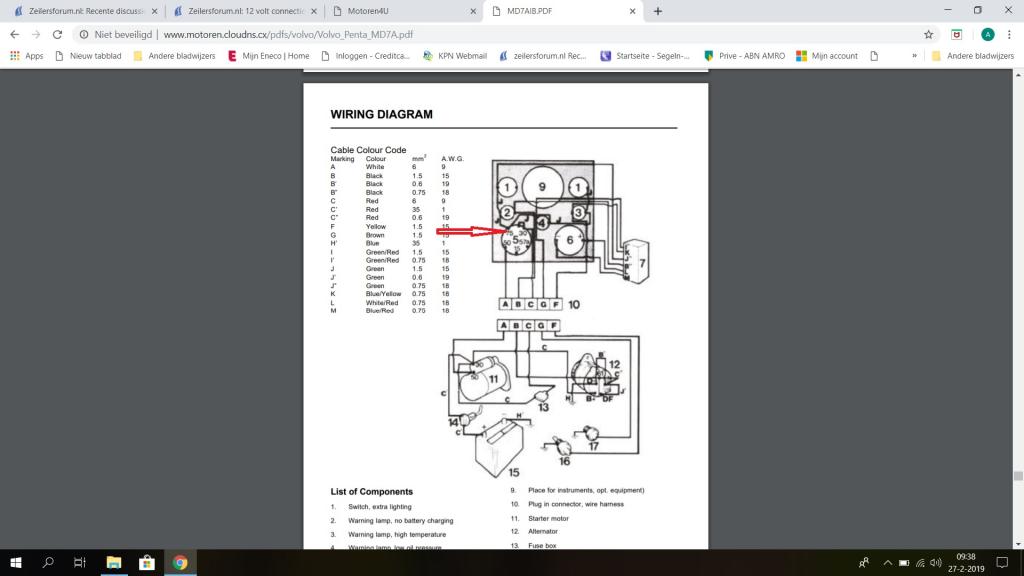

Daar waar ook de spanning voor o.a. de oliedruk en temp alarm lamp vandaan komt. Want daar staat uiteraard altijd spanning op als de motor loopt.
Hierop dus. Groene draad .
Ad
Laatst bewerkt: 27 feb 2019 08:43 door Yellow Boat.
Alleen ingelogde leden kunnen reageren.

12 volt connectie in paneel MD7a voor toerenteller 27 feb 2019 20:54 #1025115

Bedankt voor antwoorden. Ik ga dat van dat W contact op de dynamo zeker uitzoeken. Had begrepen op een eerder draadje over toerentellers inbouwen dat de MD7a deze niet heeft.

En Ad: Bedankt voor je groene draad suggestie. Ik zou denken dat daar pas spanning op komt te staan als er een alarm 'afgaat' voor oliedruk of temp en juist niet constant onder spanning staat. Maar inderdaad, even meten met multimeter is het beste. Boot staat nu op droge en ik wil dan het blokje niet laten lopen vandaar deze vragen.

Gallus
Alleen ingelogde leden kunnen reageren.

12 volt connectie in paneel MD7a voor toerenteller 28 feb 2019 08:36 #1025185

gallus gallus schreef :
Ik zou denken dat daar pas spanning op komt te staan als er een alarm 'afgaat' voor oliedruk of temp en juist niet constant onder spanning staat.

Gallus

Nee hoor . dat lampje gaat branden als er in de temperatuur of oliedruksensor een contact met min/massa wordt gemaakt ( kortgesloten) , bij het oliedruklampje wordt die verbinding echter juist verbroken als er genoeg druk is. Dan loopt er een stroom door dat lampje waar immers altijd al die 12 Volt op staat . Ook op zie sensors staat altijd 12 Volt, er kan alleen nog geen stroom lopen omdat er geen verbinding is met de min/massa zodat het lampje niet kan branden .
Voor het laadlampje geldt wat anders , daar komt zodra de dynamo stroom levert ook aan de minkant van het lampje ook 12 volt te staan zodat het lampje uit gaat omdat er geen spanningsverschil meer is.
De zoemer gaat aan omdat de genoemde signalen ook naar een klein unitje gaat die de zoemer aanstuurt.
Kortom , op die groene draad staat altijd spanning als de motor draait .
Zo zit dat bij vrijwel alle motoren en niet allen op schepen.
Ad
Laatst bewerkt: 28 feb 2019 08:40 door Yellow Boat.
Alleen ingelogde leden kunnen reageren.

12 volt connectie in paneel MD7a voor toerenteller 01 mrt 2019 10:25 #1025532

  • Sjefke
  • Sjefke's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 73
Heeft de MD7A geen tachometer ingebouwd? Op mijn MD6A heb ik er afgelopen seizoen eentje op ontdekt, en na een beetje contactspray deed de teller op het motorpaneel het weer.
Alleen ingelogde leden kunnen reageren.

12 volt connectie in paneel MD7a voor toerenteller 01 mrt 2019 10:35 #1025534

Sjefke schreef :
Heeft de MD7A geen tachometer ingebouwd? Op mijn MD6A heb ik er afgelopen seizoen eentje op ontdekt, en na een beetje contactspray deed de teller op het motorpaneel het weer.

Nee hoor , daar zat standaard alleen een voorbereid gat voor bijv. een toerenteller. Was een optie maar kon je ook later erbij kopen. Zijn alleen niet meer te koop heelaas.
En dat was ook bij de MD6A zo .
Daarom zat er ook geen W aansluiting op de dynamo .
Kun je trouwens in de manual zien: www.motoren.cloudns.cx/pdfs/vo...6A_MD7A_Workshop.pdf
En weliswaar is de speciale sensor voor de toerenteller nog ( heeeeeeel duur) te koop maar de meter zelf niet meer. Zie voor de MD7A: www.marinepartseurope.com/nl/v...42080-30-13661C.aspx nr.15 en nr.38.
Ad
Laatst bewerkt: 01 mrt 2019 10:36 door Yellow Boat.
Alleen ingelogde leden kunnen reageren.

12 volt connectie in paneel MD7a voor toerenteller 02 mrt 2019 19:24 #1025921

  • yannick
  • yannick's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 110
De w-aansluiting is niet standaard op alle dynamo's geleverd op een Md7 aanwezig, maar wel redelijk gemakkelijk zelf te maken. Het is gewoon een aansluiting op 1 van de statorspoelen voordat deze gelijkgericht wordt door de gelijkrichtdiodes. Zie ook het linkje.

goo.gl/images/XD5Yhr
Alleen ingelogde leden kunnen reageren.

12 volt connectie in paneel MD7a voor toerenteller 03 mrt 2019 09:34 #1026011

Hier een voorbeeld hoe dat gaat.
Maar er zullen er wel meer staan op YT over die W aansluiting.
Ad
Alleen ingelogde leden kunnen reageren.

12 volt connectie in paneel MD7a voor toerenteller 03 mrt 2019 18:27 #1026180

Iedereen bedankt voor input. Dat laatste filmpje maakt mij niet veel wijzer over hoe ik nu zelf een W contact zou moeten maken, maar van het muziekje ben ik wél vrolijker geworden. Ik ga het met een HAL sensor op het vliegwiel proberen.
Als het project gereed is en het óók allemaal werkt maak ik wat foto's met aanwijzingen die ik hier dan post om anderen op weg te helpen.
Wordt pas April want dan pas boot in water en motor weer aan draaien hebben.

Gallus
Alleen ingelogde leden kunnen reageren.

12 volt connectie in paneel MD7a voor toerenteller 14 okt 2019 14:49 #1092716

  • XanderB
  • XanderB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 982
Gallus, zou je een update willen plaatsen en evt wat foto's etc? Ben benieuwd!
