Onderwerp: Yanmar 2GM20 motor steunen versleten

Yanmar 2GM20 motor steunen versleten 13 mrt 2020 20:52 #1135240

  • dehler
  • dehler's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4032
Het is hier ook zo ver met de motor steunen.
Ik hoorde met stationair vooruit of iets meer toeren af en toe een piepend geluid en ben aan het zoeken gegaan waar dit vandaan kwam.
Motor staat wat te schudden en het is weer tijd om kleppen te stellen.

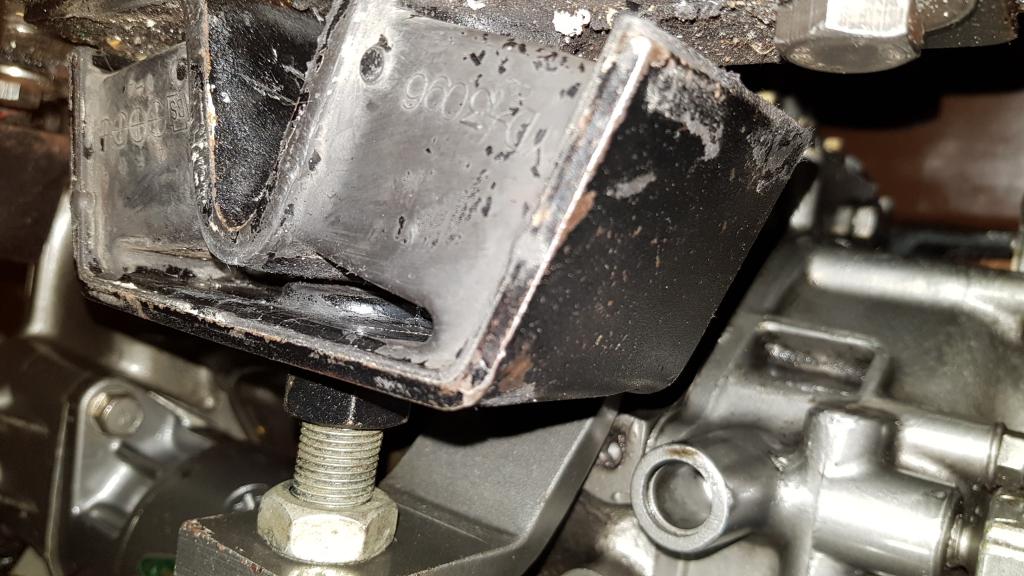

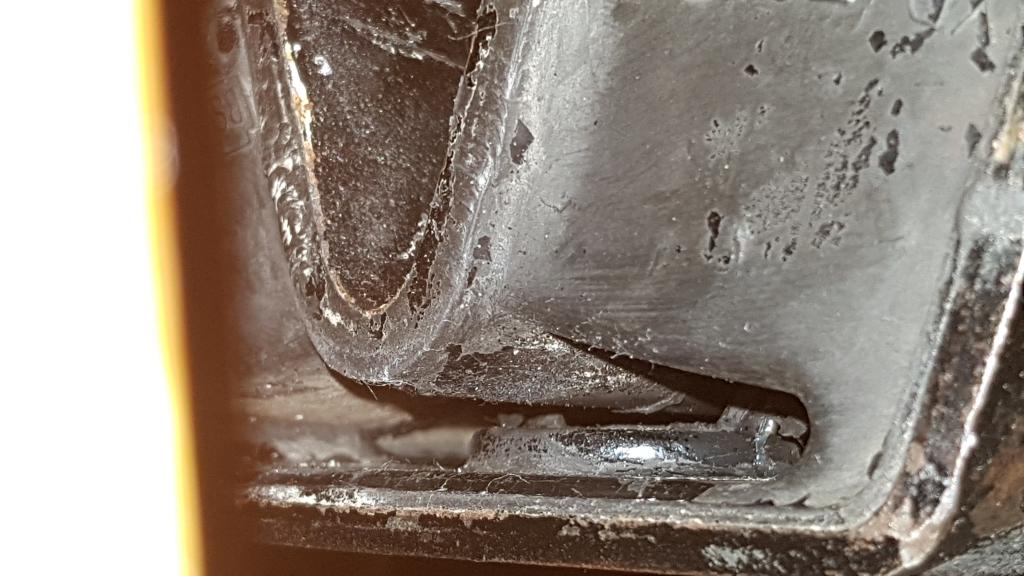

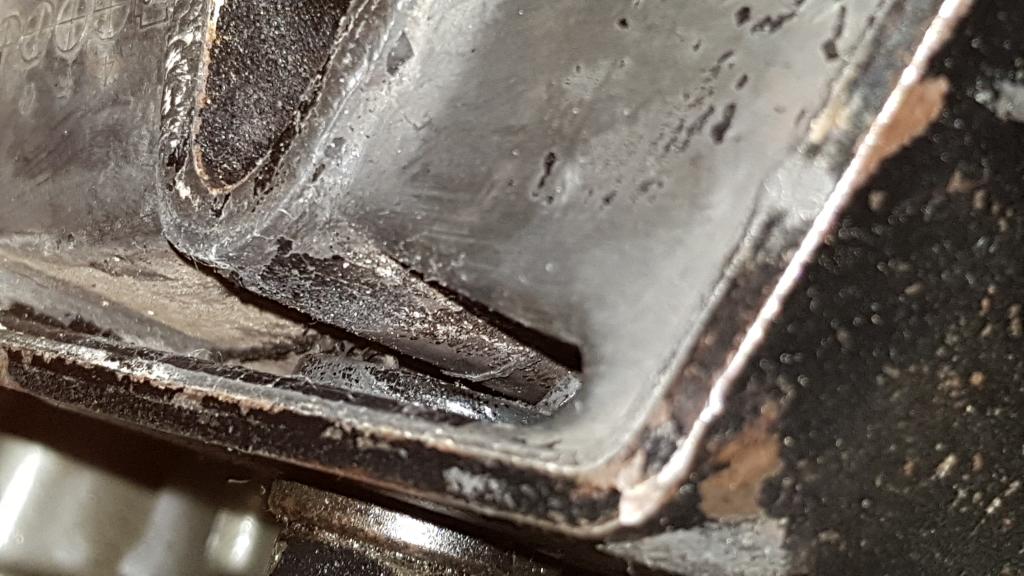

Door het te veel schudden naar de motor steunen gekeken en ja hoor dat word vervangen.
Ze zijn ingezakt.
Aileen vervangen is niet zo probleem maar wel het uitlijnen met de huidige constructie.
Van de motor via een VETUS FLEXIBELE KOPPELING, TYPE 6, ASGAT 25 MM direct naar de uithouder met water gesmeerde lager.
Er valt alleen uit te lijnen via de schroef as koker dat deze precies in het midden staat.
Zowel binnen als buiten.
Er bevind zich een volvo seal als afdichting.
De boot ligt nu in het water en dan lijkt mij uitlijnen niet goed uit te voeren.

Metaal raken bijna elkaar.








Laatst bewerkt: 13 mrt 2020 20:54 door dehler.
Alleen ingelogde leden kunnen reageren.

Yanmar 2GM20 motor steunen versleten 13 mrt 2020 21:59 #1135256

waarom is er in het water niet goed uit te lijnen? lijkt me juist een hele goede manier, de boot ligt perfect zoals hij ligt.
op een bok etc zou hij juist iets kunnen afwijken door doorhang :unsure:

of zeg ik nu iets heel geks, als je het precies wilt doen is het lijkt mij juist in het water .....?
We don't stop playing because we grow old; we grow old because we stop playing.

Er zijn mensen die denken dat ze denken,maar dat denken ze maar.
Alleen ingelogde leden kunnen reageren.

Yanmar 2GM20 motor steunen versleten 13 mrt 2020 22:13 #1135258

  • SanderH
  • SanderH's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4303
Inderdaad. Een eerste uitlijning op de bok en nogmaals als ze in de plomp ligt.
Alleen ingelogde leden kunnen reageren.

Yanmar 2GM20 motor steunen versleten 13 mrt 2020 23:52 #1135265

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 29633
Als je een volvo seal hebt, weet je nooit exact wat de centerlijn van de as is. Als de as los is van de motor, zal deze uitzakken tot de rand van de schroefaskoker. Het seal houdt dat niet tegen, wel het water. Het seal heeft onvoldoende radiale stijfheid om het uitzakken te voorkomen.
In een ander recent draadje had je kunnen lezen dat het maken van 2 halve conussen om de schroefas, deze exact kan centreren, echter dan moet de volvo seal er af.
Lat dát nu wat bijwerkingen geven als je in het water ligt....

Zo ff op het oog zal wel wat lukken, maar niet voor definitief.
ZF informatie kanaal Telegram: t.me/zeilersforum
Alleen ingelogde leden kunnen reageren.

Re:Yanmar 2GM20 motor steunen versleten 14 mrt 2020 07:26 #1135275

Zijn het nog de originele steunen?
Laatst bewerkt: 14 mrt 2020 07:26 door Jollenbaas.
Alleen ingelogde leden kunnen reageren.

Yanmar 2GM20 motor steunen versleten 14 mrt 2020 09:08 #1135298

Je kan best het hart van de Volvo seal bepalen hoor.
De as helemaal naar beneden laten tot op het polyester.
De afstand tot bv de vloer meten, dan de as helemaal naar boven, tot tegen het polyester
en weer meten (zelfde punt vloer).
De helft van de gemeten afstand is wel redelijk het midden hoor.
En dat kan je ook voor de afstand li. en re. doen.
Als er ruimte voor is met bv een blokje hout er onder precies het midden houden.
Ik heb een spie gemaakt met een uitholling voor de as..........heel simpel.
Werkte perfect.
Gert
Alleen ingelogde leden kunnen reageren.

Yanmar 2GM20 motor steunen versleten 14 mrt 2020 09:28 #1135302

  • dehler
  • dehler's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4032
Wat WADnWIND schrijft

Als je een volvo seal hebt, weet je nooit exact wat de centerlijn van de as is. Als de as los is van de motor, zal deze uitzakken tot de rand van de schroefaskoker. Het seal houdt dat niet tegen, wel het water. Het seal heeft onvoldoende radiale stijfheid om het uitzakken te voorkomen.
In een ander recent draadje had je kunnen lezen dat het maken van 2 halve conussen om de schroefas, deze exact kan centreren, echter dan moet de volvo seal er af.
Lat dát nu wat bijwerkingen geven als je in het water ligt....


FrienlySailor schtijft

Je kan best het hart van de Volvo seal bepalen hoor.
De as helemaal naar beneden laten tot op het polyester.
De afstand tot bv de vloer meten, dan de as helemaal naar boven, tot tegen het polyester
en weer meten (zelfde punt vloer).
De helft van de gemeten afstand is wel redelijk het midden hoor.
En dat kan je ook voor de afstand li. en re. doen.
Als er ruimte voor is met bv een blokje hout er onder precies het midden houden.
Ik heb een spie gemaakt met een uitholling voor de as..........heel simpel.
Werkte perfect.




Bedankt voor de tips

In het water gaat het gebeuren.
Eerst maar eens bij motorsteunen.nl bestellen.
Aileen geeft mijn anyivirus software dat deze site gevaarlijk is.
Best wel prettig als je wat wil bestellen.

Keep your posted
Alleen ingelogde leden kunnen reageren.

Re:Yanmar 2GM20 motor steunen versleten 14 mrt 2020 09:42 #1135304

Toen ik vier jaar geleden mijn motorsteunen verving heb ik na het uitlijnen gelijk alles ingemeten.
Als ik de motorsteunen moet vervangen terwijl de boot in het water ligt kan ik met deze maten de as bij benadering centreren. Ook de instelhoogte en inzakking van de motorsteunen is zo te controleren.
Laatst bewerkt: 14 mrt 2020 10:55 door Jollenbaas.
Alleen ingelogde leden kunnen reageren.

Yanmar 2GM20 motor steunen versleten 03 apr 2020 12:57 #1142474

  • dehler
  • dehler's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4032



De motorsteunen zijn besteld en worden 3-4-2020 verstuurd.
Nog extra advies gekregen hoe en wat op te letten en waarom na stellen.
En bij motorsteunen.nl.
Laatst bewerkt: 03 apr 2020 13:01 door dehler.
Alleen ingelogde leden kunnen reageren.

Yanmar 2GM20 motor steunen versleten 03 apr 2020 13:05 #1142478

  • Wadloper
  • Wadloper's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 28019
Wat dat uitlijnen betreft: als je bereidt bent er nog € 700,- extra tegenaan te gooien, dan zet je er een python-koppeling tussen. Dan moet de uitlijning juist niet perfect zijn.. Zorgt ook nog eens keer voor minder trilling en meer rust tijdens de motorvaart. Je moet er wel ruimte voor hebben. Ik heb er één en ik ben overtuigd.
Laatst bewerkt: 03 apr 2020 13:05 door Wadloper.
Alleen ingelogde leden kunnen reageren.

Yanmar 2GM20 motor steunen versleten 03 apr 2020 14:28 #1142515

  • dehler
  • dehler's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4032
Er is geen ruimte om deze koppeling extra te monteren en geen reden om dit te doen.
Het uitlijnen is wat lastiger maar uit te voeren.
Laatst bewerkt: 03 apr 2020 14:30 door dehler.
Alleen ingelogde leden kunnen reageren.

Yanmar 2GM20 motor steunen versleten 03 apr 2020 14:44 #1142531

Das opzich jammer hahaha maar voor deze keer 100% eens met wadloper , ik zou die Python koppeling nooit meer willen missen :blush:

Uiteindelijk gaan je motor steunen langer mee en je vetkoord zeker :)
We don't stop playing because we grow old; we grow old because we stop playing.

Er zijn mensen die denken dat ze denken,maar dat denken ze maar.
Laatst bewerkt: 03 apr 2020 14:45 door AccountVerwijderd14.
Alleen ingelogde leden kunnen reageren.

Yanmar 2GM20 motor steunen versleten 03 apr 2020 15:21 #1142555

  • Philip
  • Philip's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8119
Hier ook een Python maar als de Dehler van Dehler hetzelfde is als de Dehler 34 van een een vriend van me (en daar lijkt het wel op) gaat het inderdaad nevernooitniet passen.
Alleen ingelogde leden kunnen reageren.

Yanmar 2GM20 motor steunen versleten 14 apr 2020 15:26 #1146805

  • dehler
  • dehler's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4032

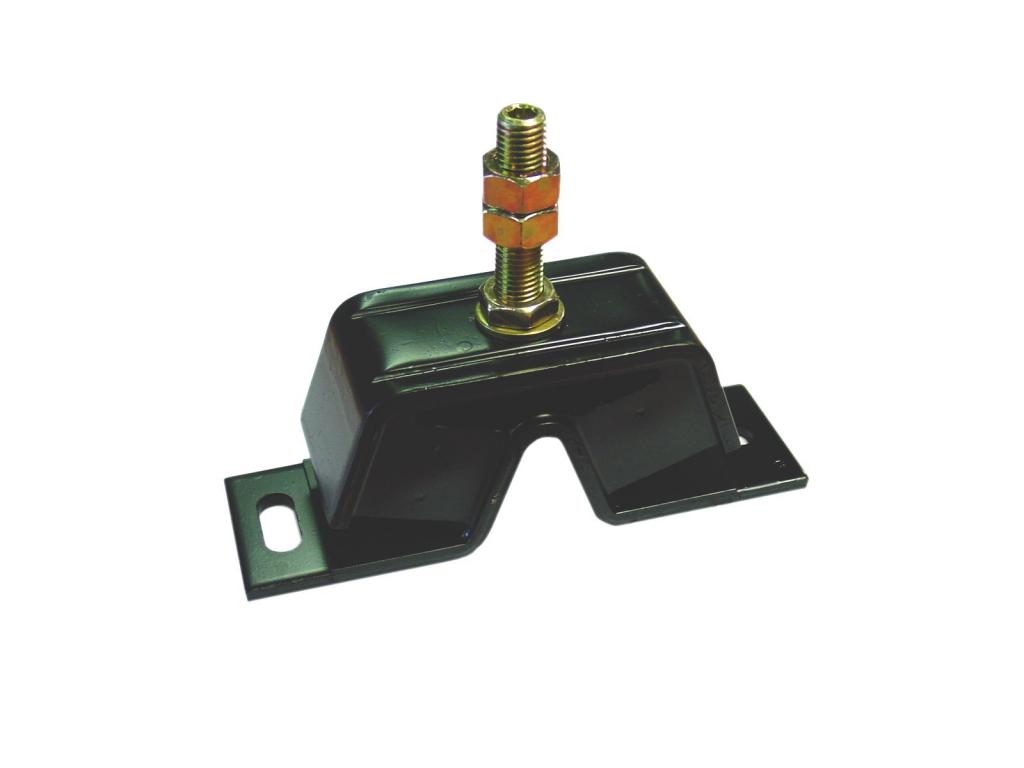

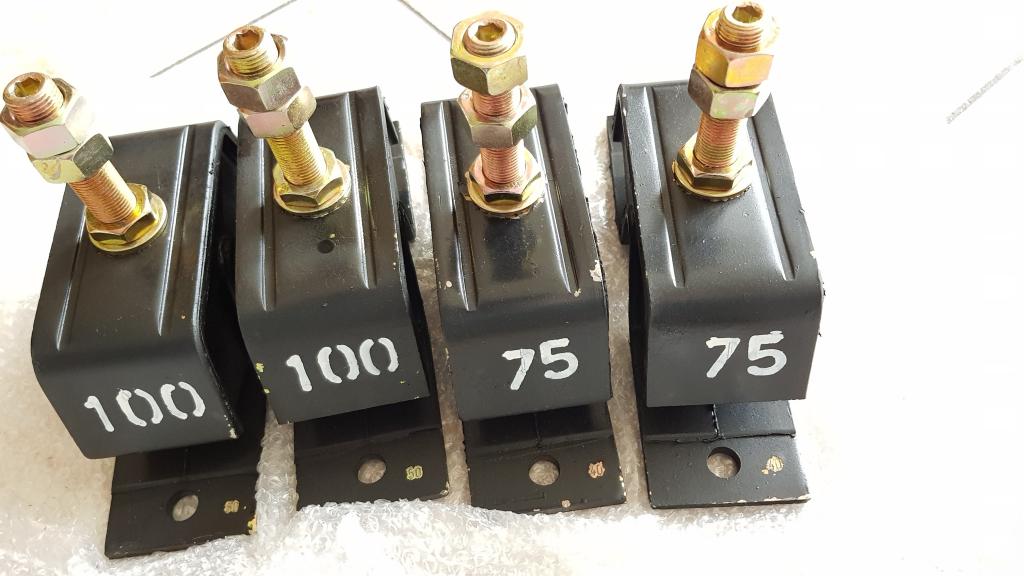

De steunen zijn binnen en staan te wachten op toegang tot de haven en de boot.
Het is nu verboden door de burgemeester van Hellevoetsluis om daar heen te gaan.
Ik begrijp het maar het is wel vervelend, en ik hoop na 28 april dat er weer wat vrijheid komt.
ik wacht het af en maar een foto gemaakt.



Laatst bewerkt: 14 apr 2020 16:36 door dehler.
Alleen ingelogde leden kunnen reageren.

Yanmar 2GM20 motor steunen versleten 14 apr 2020 15:29 #1146807

  • dehler
  • dehler's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4032
De foto in de pc omgedraaid maar blijft op zijn kop staan na plaatsing?
Hoe kan dit.
Alleen ingelogde leden kunnen reageren.

Yanmar 2GM20 motor steunen versleten 14 apr 2020 15:37 #1146811

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18329
Foto openen in Paint, opslaan als met aangepaste naam, oude foto + verwijzing verwijderen en nieuwe foto invoegen.
Dat Paint geen enkele intelligentie heeft is in dit geval een voordeel, de originele rotatie-instellingen in de meta-data van de foto worden niet mee opgeslagen door Paint.
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Yanmar 2GM20 motor steunen versleten 14 apr 2020 15:40 #1146814

  • AdB
  • AdB's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 4290
dehler schreef :
De foto in de pc omgedraaid maar blijft op zijn kop staan na plaatsing?
Hoe kan dit.

Foto niet opgeslagen na de verandering(draaien)?

A
Tornado sport
Een monohull is eigenlijk een multihull die niet "af" is...
Alleen ingelogde leden kunnen reageren.

Yanmar 2GM20 motor steunen versleten 14 apr 2020 16:35 #1146829

  • dehler
  • dehler's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4032
Bedankt paint is de oplossing.
Alleen ingelogde leden kunnen reageren.

Yanmar 2GM20 motor steunen versleten 14 apr 2020 16:52 #1146840

  • FAL
  • FAL's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 900
Ik ga ook dit seizoen een keer uitlijnen in het water.

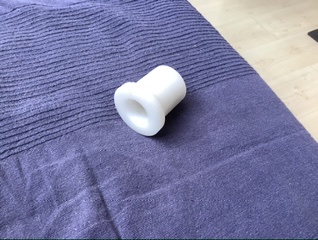

Bij ZF forumlid Peter een malletje van delrin (zie foto) laten draaien ter vervanging van de volvo seal.
Het idee op internet gezien (jonge meid die solo zeilt en ergens op de wereld zelf de klus klaarde).

Het idee:
- volvo seal in het water losmaken
-askoppeling losmaken
-volvo seal losschuiven en van as af schuiven
- snel doek ofzo erin klemmen (lekkage hopelijk meevallend, lekt alleen tussen de gleufjes van buitenlager)
-ingevet malletje van delrin in de schroefaskoker schuiven, die de schroefas goed vastzet En redelijk dicht houdt
-uitlijnen


Alleen ingelogde leden kunnen reageren.

Yanmar 2GM20 motor steunen versleten 14 apr 2020 17:01 #1146848

  • FAL
  • FAL's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 900
Dehler, de foto’s van je nieuwe motorsteunen werpen bij mij de vraag op of je wel voldoende ruimte hebt om in het horizontale vlak je motor te schuiven/draaien. Ik zie alleen een gat in de grondplaat. Dan heb je wel ruimte nodig rondom de bevestigingsbouten.
De zijde die niet op de foto staat zal wel een gleuf hebben ipv een gat, maar bij mijn nieuwe motorsteunen moest ik bij het gewone gat extra ruimte maken om te kunnen draaien/schuiven..
Alleen ingelogde leden kunnen reageren.

Yanmar 2GM20 motor steunen versleten 14 apr 2020 17:57 #1146877

  • leejoow
  • leejoow's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 459
Dat speelde bij ons ook: we hebben de gaten uit moeten vijlen om de motor correct op de fundatie te krijgen.
Alleen ingelogde leden kunnen reageren.

Yanmar 2GM20 motor steunen versleten 14 apr 2020 20:20 #1146960

  • samvh
  • samvh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 327
dehler schreef :
De steunen zijn binnen en staan te wachten op toegang tot de haven en de boot.
Het is nu verboden door de burgemeester van Hellevoetsluis om daar heen te gaan.
Ik begrijp het maar het is wel vervelend, en ik hoop na 28 april dat er weer wat vrijheid komt.
ik wacht het af en maar een foto gemaakt.




Zijn het originele Yanmar steunen (nogal duur...) of kopieën die je via motorsteunen.nl kocht?
Alleen ingelogde leden kunnen reageren.

Yanmar 2GM20 motor steunen versleten 14 apr 2020 20:26 #1146963

  • dehler
  • dehler's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4032
Het advies van het bedrijf van de motor steunen is als volgt.
Eerst de hoogte motor steunen zelf goed opmeten.
Dus de stalen beugels aan de motor.
Dan 1 voor 1 de stalen beugel en motorsteun los maken.
Dat is de insteek.
Door bovenstaand berichten zal ik eerst al de gaten en afmetingen opmeten.
Alleen ingelogde leden kunnen reageren.

Yanmar 2GM20 motor steunen versleten 14 apr 2020 20:34 #1146968

  • dehler
  • dehler's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4032
@fal

Lijkt mij op de wal een goed idee maar zoals je beschrijving in het water zou ik niet doen.
Volvo seal verschuiven en daar in de plaats een centreer bus plaatsen veroorzaakt veel water naar binnen.
Alleen ingelogde leden kunnen reageren.

Yanmar 2GM20 motor steunen versleten 24 juni 2020 19:55 #1178129

  • dehler
  • dehler's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4032

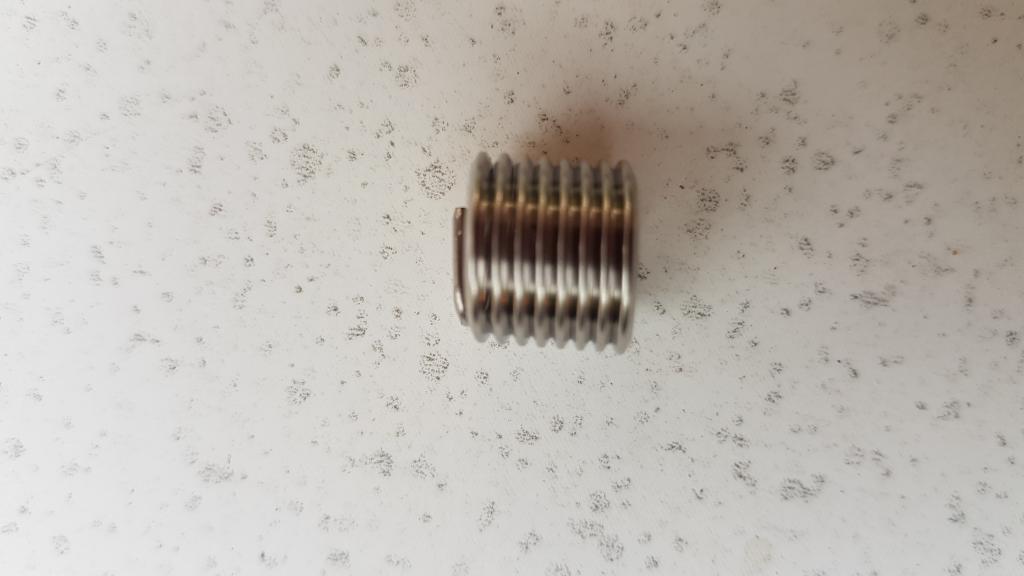

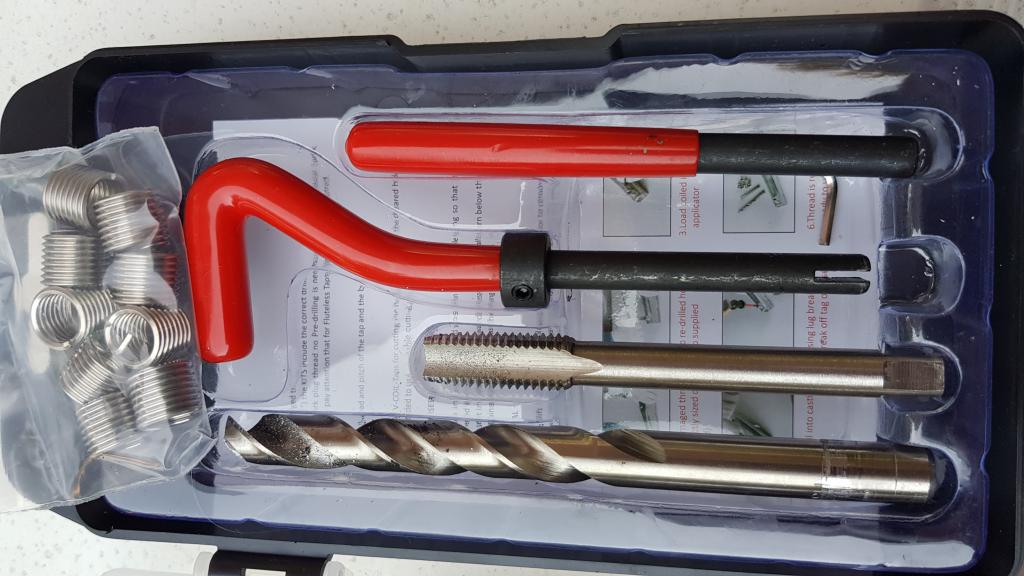

Helicol m10 en setje compleet

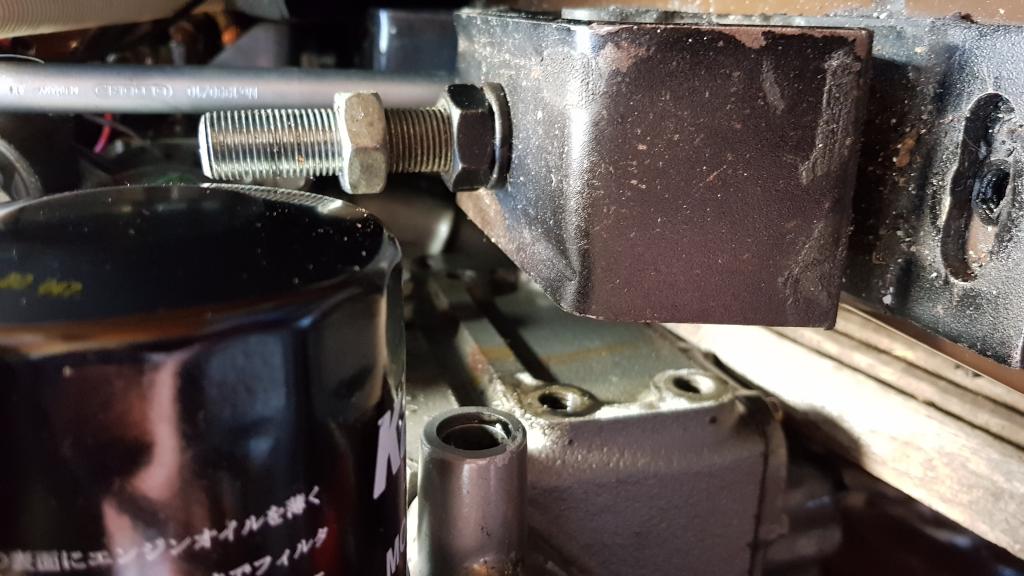

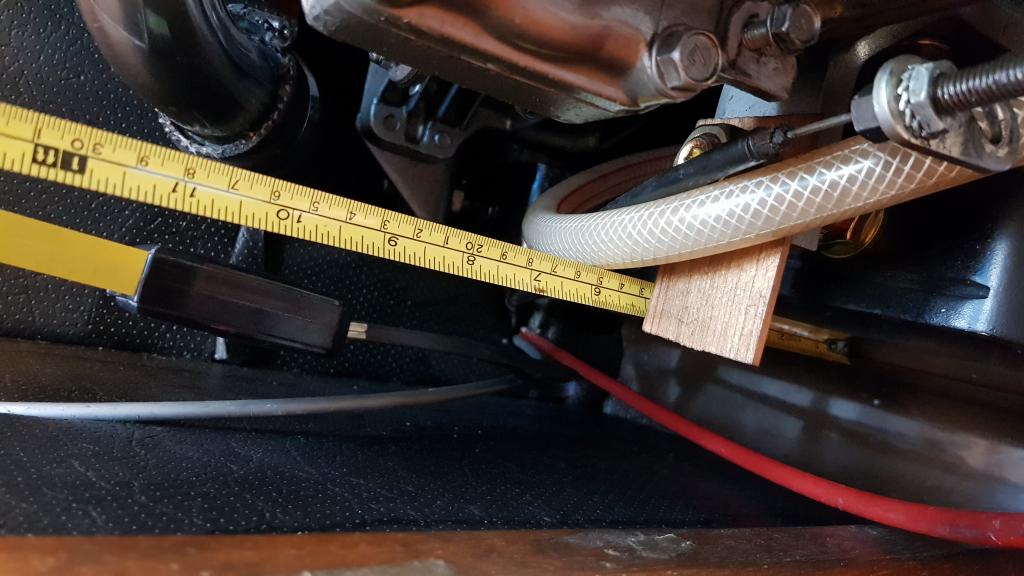

Hulp meetpunt gemaakt van een restant stukje teak.
Dit om de oude instelling over te nemen
Tevens de oude steun met de nieuwe gemeten vanaf de onderkant.

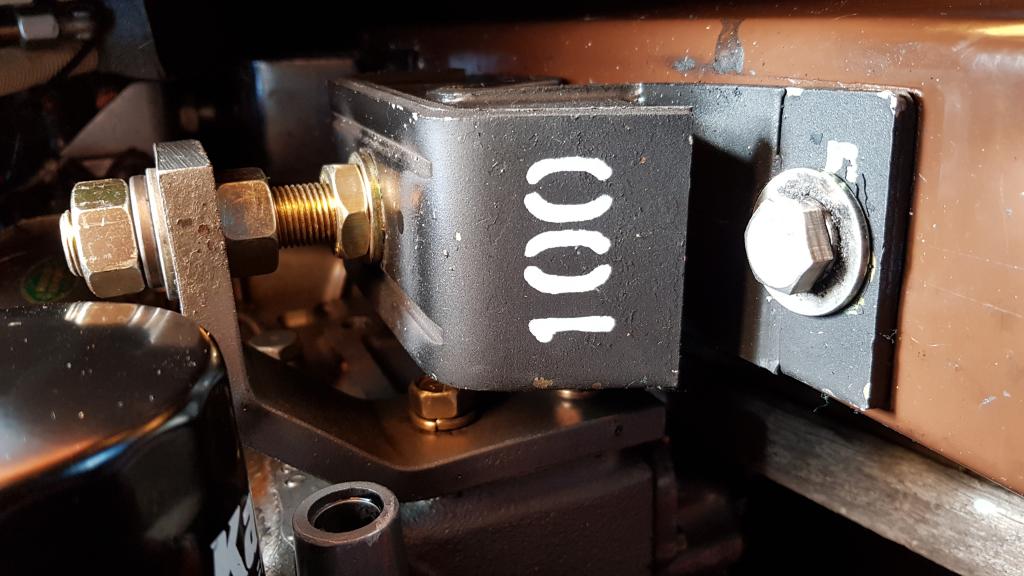

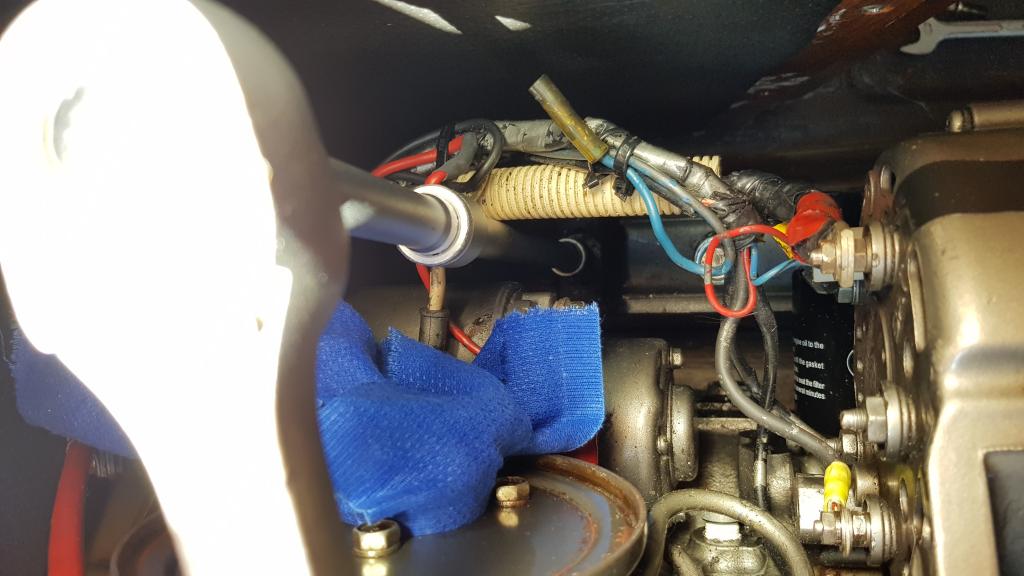

Maandag de motor steunen vervangen.
Zo goed mogelijk uit gemeten.
De motor beugels en/of steunen dus alleen de beugels hoogte ook gemeten.
Dan is professioneel gereedschap wel fijn en dat is in mijn bezit.
Alles ging goed tot de laatste achterste motor steun.
gemonteerd op de fundatie en de beugel zit met 2 m10 bouten vast.
Laatste bout pakte niet en ja hoor schroefdraad er uit.
Helicol setje gehaald en er 1 geplaatst.
Zit goed vast en een mooi uitvinding.
Proef gedraaid en trillingen zijn een stuk minder
Aankomende winter wil ik beter gaan uitlijnen met 2 halve pijpjes die om de 25 mm as gaan en in de schroefas koker.
In het water is dit wat lastig.



Bijlagen:
Laatst bewerkt: 24 juni 2020 20:23 door dehler.
Alleen ingelogde leden kunnen reageren.
  • Pagina:
  • 1
  • 2
Tijd voor maken pagina: 0.207 seconden
Gemaakt door Kunena




© Zeilersforum.nl
