Onderwerp: Kleppendeksel boutje VP MD17

Kleppendeksel boutje VP MD17 15 sept 2021 09:45 #1325266

  • FRAWAR
  • FRAWAR's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5
Je zult het maar zoeken...

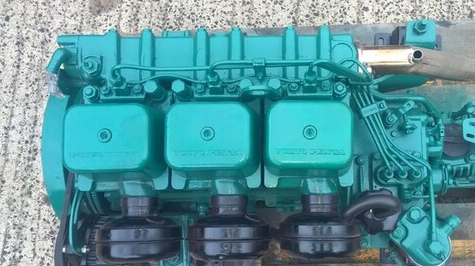

Ik zoek 2 of drie boutjes voor de kleppendeksel. Een van de boutjes is dol en de andere 2 zijn ook niet meer zo best meer.

Wie heeft wat of weet waar ik deze (inbusboutjes) zou kunnen vinden. Uiteraard al geinformeerd bij de dieseldoctor maar die had het helaas niet.

Bedankt alvast!
Bijlagen:
Alleen ingelogde leden kunnen reageren.

Kleppendeksel boutje VP MD17 15 sept 2021 09:47 #1325268

  • madoc
  • madoc's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1263
FRAWAR schreef :
Je zult het maar zoeken...

Ik zoek 2 of drie boutjes voor de kleppendeksel. Een van de boutjes is dol en de andere 2 zijn ook niet meer zo best meer.

Wie heeft wat of weet waar ik deze (inbusboutjes) zou kunnen vinden. Uiteraard al geinformeerd bij de dieseldoctor maar die had het helaas niet.

Bedankt alvast!

Een als voorbeeld meenemen naar een ijzerwaren/gereedschap winkel. Zijn gewoon standaard bouten. Ik schat 1 Eur voor 3 stuks.
Volvo Penta maakt ze ook niet zelf ;)
Laatst bewerkt: 15 sept 2021 09:51 door madoc.
Alleen ingelogde leden kunnen reageren.

Kleppendeksel boutje VP MD17 15 sept 2021 09:55 #1325269

  • FRAWAR
  • FRAWAR's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5
Nee die vind je niet bij de standaard ijzerwarenwinkel.

Het is een inbuskop (M10) met pijpje en binnedraad.
Alleen ingelogde leden kunnen reageren.

Kleppendeksel boutje VP MD17 15 sept 2021 10:40 #1325280

  • madoc
  • madoc's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1263
FRAWAR schreef :
Nee die vind je niet bij de standaard ijzerwarenwinkel.

Het is een inbuskop (M10) met pijpje en binnedraad.

Ik heb ff op site van Volvo dealer gekeken
Part no:150146 of 829724
Maar bij Haisma Harlingen niet meer leverbaar

Maar misschien een optie. Als je een op maat gemaakt afstands busje (M10) op het draadeindje onder de kap schroeft, kun je daar weer een imbusbout inschroeven waarmee je dus het klepdeksel weer vast zet.
Laatst bewerkt: 15 sept 2021 10:56 door madoc.
Alleen ingelogde leden kunnen reageren.

Kleppendeksel boutje VP MD17 15 sept 2021 11:15 #1325289

FRAWAR schreef :
Nee die vind je niet bij de standaard ijzerwarenwinkel.

Het is een inbuskop (M10) met pijpje en binnedraad.

Ik zie op te tekening anders een heel normale moerbot ( dat is een bout met gedeeltelijek draad i.t.t. een tapbout met volledige bout.
Lijkt me eerder dat een vorige eigenaar alleen een inbus moerboutje kon vinden en die zijn er ook wel hoor.Dat ziet er uit zoals op het tweede plaatje . Als die te lang is gewoon afzagen op de juiste lengte en als het stuk zonder draad wat te lang is een vulring eronder .
Ad

Laatst bewerkt: 15 sept 2021 11:17 door Yellow Boat.
Alleen ingelogde leden kunnen reageren.

Kleppendeksel boutje VP MD17 15 sept 2021 11:21 #1325291

  • koko
  • koko's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13391
FRAWAR schreef :
Je zult het maar zoeken...

Ik zoek 2 of drie boutjes voor de kleppendeksel. Een van de boutjes is dol en de andere 2 zijn ook niet meer zo best meer.

Wie heeft wat of weet waar ik deze (inbusboutjes) zou kunnen vinden. Uiteraard al geinformeerd bij de dieseldoctor maar die had het helaas niet.

Bedankt alvast!

Maak eens een foto van wat je nu nog hebt?
Alleen ingelogde leden kunnen reageren.

Kleppendeksel boutje VP MD17 15 sept 2021 13:42 #1325331

  • madoc
  • madoc's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1263
Yellow Boat schreef :
FRAWAR schreef :
Nee die vind je niet bij de standaard ijzerwarenwinkel.

Het is een inbuskop (M10) met pijpje en binnedraad.

Ik zie op te tekening anders een heel normale moerbot ( dat is een bout met gedeeltelijek draad i.t.t. een tapbout met volledige bout.
Lijkt me eerder dat een vorige eigenaar alleen een inbus moerboutje kon vinden en die zijn er ook wel hoor.Dat ziet er uit zoals op het tweede plaatje . Als die te lang is gewoon afzagen op de juiste lengte en als het stuk zonder draad wat te lang is een vulring eronder .
Ad


Stuknummer 21 wordt op stuknummer 15 geschroefd.
Stuknummer 21 heeft dus binnendraad zoals TS al aangaf
Het onderdeel wordt in de stuklijst van Volvo Penta dan ook Capnut genoemd.
Laatst bewerkt: 15 sept 2021 13:50 door madoc.
Alleen ingelogde leden kunnen reageren.

Kleppendeksel boutje VP MD17 15 sept 2021 13:54 #1325335

  • Jutter
  • Jutter's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 5220
Er zit ook nog een groef in om het clipje 16 op zijn plaats te houden. Tekening lezen is een vak.
Dansen aan zee.Aan de kust, de Zeeuwse kust.
Alleen ingelogde leden kunnen reageren.

Kleppendeksel boutje VP MD17 15 sept 2021 14:39 #1325349

  • madoc
  • madoc's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1263
Jutter schreef :
Er zit ook nog een groef in om het clipje 16 op zijn plaats te houden. Tekening lezen is een vak.
En het clipje zit er om er voor te zorgen dat de capnut niet in de bilge valt wanneer je het deksel verwijderd hebt en op de kop houdt.
Zodat je niet in de olie naar dat ding hoeft te zoeken. ;)
Ik wordt altijd melig als ik niet kan zeilen :cheer:

Maar TS kan stuknummer 15 en 21 ook vewijderen en daarvoor in de plaats het deksel met een bout
M 10 vast zetten.
Laatst bewerkt: 15 sept 2021 14:44 door madoc.
Alleen ingelogde leden kunnen reageren.

Kleppendeksel boutje VP MD17 15 sept 2021 14:47 #1325350

Aha , dat had ik niet in de gaten . Typisch weer zoiets om ervor te zorgen dat een DHZer niet gaat repareren :angry:
Misschien zoiets en daar een kort normaal boutje in schroeven? Dat groefje kun je er wel in vijlen of slijpen. www.elektramat.nl/schneider-el...DOKtmhgaAgO5EALw_wcB
Koppelbus heet zoiets.
Ad
Alleen ingelogde leden kunnen reageren.

Kleppendeksel boutje VP MD17 15 sept 2021 15:42 #1325364

FRAWAR schreef :
Nee die vind je niet bij de standaard ijzerwarenwinkel.

Het is een inbuskop (M10) met pijpje en binnedraad.

Misschien past deze:

Hulsmoer:

www.rvspaleis.nl/moeren/hulsmo...cilinderkop-gesloten

Staat exacte maatvoering bij.

Is 40mm lang, maar kan je gewoon inkorten.

Je kan ook googelen op: “hulsmoer m10”. Krijg je genoeg opties.

Succes!
Laatst bewerkt: 15 sept 2021 15:46 door sjoerd1981.
Alleen ingelogde leden kunnen reageren.

Kleppendeksel boutje VP MD17 15 sept 2021 17:33 #1325401

  • FRAWAR
  • FRAWAR's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5
Top! Dank je wel!!
Alleen ingelogde leden kunnen reageren.

Kleppendeksel boutje VP MD17 15 sept 2021 19:54 #1325447

  • Gijper
  • Gijper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1941
Yellow Boat schreef :
Typisch weer zoiets om ervoor te zorgen dat een DHZer niet gaat repareren :angry:
Er zit een steun onder, zodat je, als je die hulsmoer aanhengst, niet het kleppendeksel kapot draait.
Overigens begrijp ik pas sinds het laatste bericht van Sjoerd waar dit draadje eigenlijk om gaat: de hulsmoer (had ik nog nooit van gehoord) :whistle:
Orange boats matter
Alleen ingelogde leden kunnen reageren.

Kleppendeksel boutje VP MD17 15 sept 2021 20:04 #1325450

  • FRAWAR
  • FRAWAR's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5
Ja het woord hulsmoer doet een hoop.

It's just in the name! Dank Sjoerd!
Alleen ingelogde leden kunnen reageren.

Kleppendeksel boutje VP MD17 16 sept 2021 05:15 #1325485

Graag gedaan hoor. Je moet het maar net weten... dit keer wist ik het toevallig. Samen op ZF weten we een hoop!

Succes met de motor!

(En let goed op dat de pakking van het kleppendeksel nog goed is, en goed ligt) Een M10 op zo’n dekseltje draai je niet zomaar kapot. Waarschijnlijk lekte het deksel, en heeft de vorige eigenaar de moer veel te hard aangedraaid om het lekken te stoppen... Met zo’n centrale moer lukt dat niet, als tie lekt, kan je een klein beetje vaster aandraaien, als dat niet werkt, deksel eraf, nieuwe pakking goed positioneren en dan pas opnieuw proberen..)
Alleen ingelogde leden kunnen reageren.

Kleppendeksel boutje VP MD17 16 sept 2021 07:06 #1325498

Gijper schreef :
Yellow Boat schreef :
Typisch weer zoiets om ervoor te zorgen dat een DHZer niet gaat repareren :angry:
Er zit een steun onder, zodat je, als je die hulsmoer aanhengst, niet het kleppendeksel kapot draait.
Overigens begrijp ik pas sinds het laatste bericht van Sjoerd waar dit draadje eigenlijk om gaat: de hulsmoer (had ik nog nooit van gehoord) :whistle:

Goh, hulsmoeren ken ik ook wel , ze zitten trouwens in vrijwel elke deur thuis in de afdekplaat van de deurklinken.
Ook de ramen in mijn vorige boot zaten er mee vast.
Wist alleen niet dat die er ook in M10 zijn want normaal zie je niet groter dan M5 of M6.
Ad
Alleen ingelogde leden kunnen reageren.

Kleppendeksel boutje VP MD17 16 sept 2021 08:21 #1325523

Mooi dat jij, terwijl je al zoveel weet, ook iets geleerd hebt van dit draadje Ad!

Maar het exacte type, met cilinderkop en binnenzeskant is nog niet gevonden. Fabory wellicht? Perkins zal dit deel toch niet op maat hebben laten maken?
Alleen ingelogde leden kunnen reageren.

Kleppendeksel boutje VP MD17 16 sept 2021 08:46 #1325541

Nachtvlinder schreef :
Mooi dat jij, terwijl je al zoveel weet, ook iets geleerd hebt van dit draadje Ad!

Jij kunt het mobben niet laten hè , zal het ook even melden. :evil:
Ad
Alleen ingelogde leden kunnen reageren.

Kleppendeksel boutje VP MD17 16 sept 2021 08:56 #1325547

  • Jutter
  • Jutter's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 5220
Nachtvlinder schreef :
Mooi dat jij, terwijl je al zoveel weet, ook iets geleerd hebt van dit draadje Ad!

Maar het exacte type, met cilinderkop en binnenzeskant is nog niet gevonden. Fabory wellicht? Perkins zal dit deel toch niet op maat hebben laten maken?

MD17 is geen Perkins zover ik weet, maar Volvo.
Dansen aan zee.Aan de kust, de Zeeuwse kust.
Alleen ingelogde leden kunnen reageren.

Kleppendeksel boutje VP MD17 17 sept 2021 08:04 #1325907

De MD 17 staat er niet bij.


Bijlage:

Bestandsnaam: VOLVOPENTA...SS-2.doc
Bestandsgrootte:69 KB
Gert
