Onderwerp: Wat voor slangetje is dit?

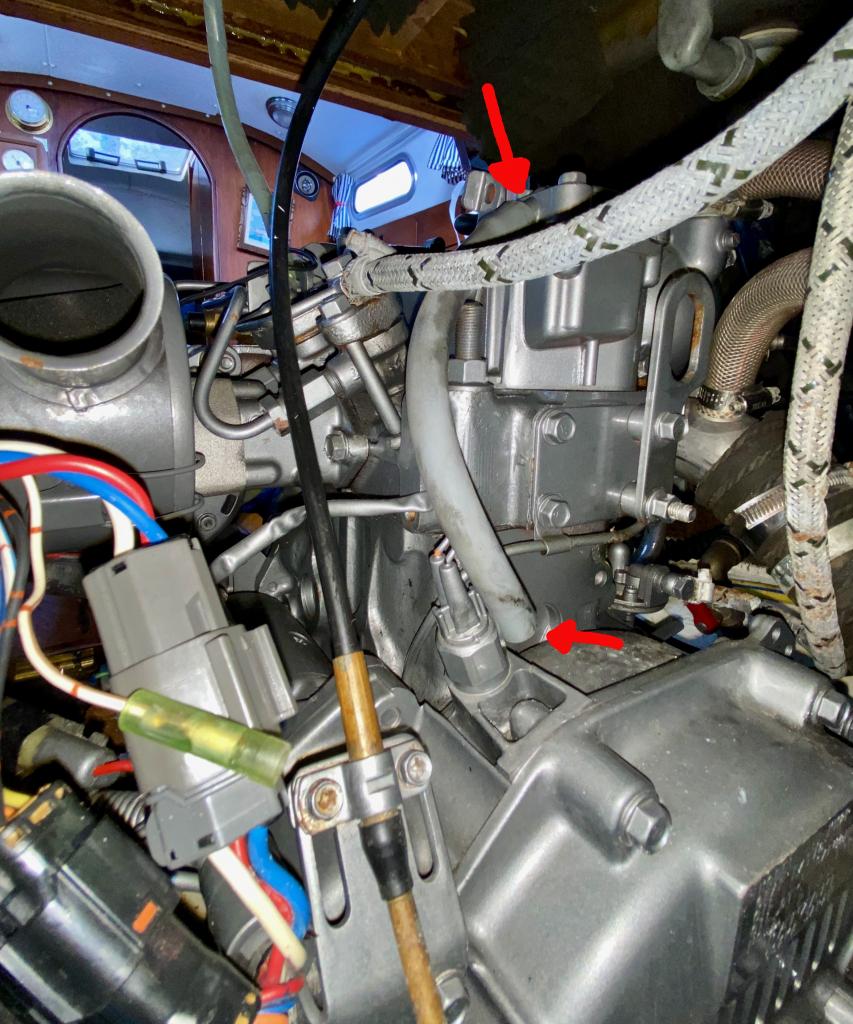

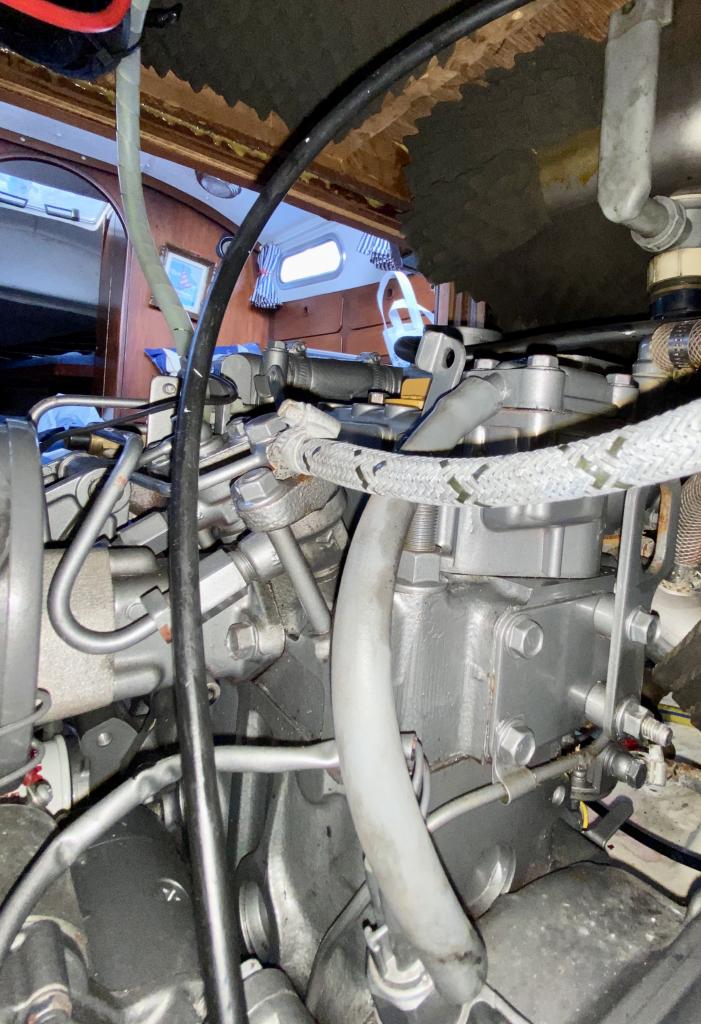

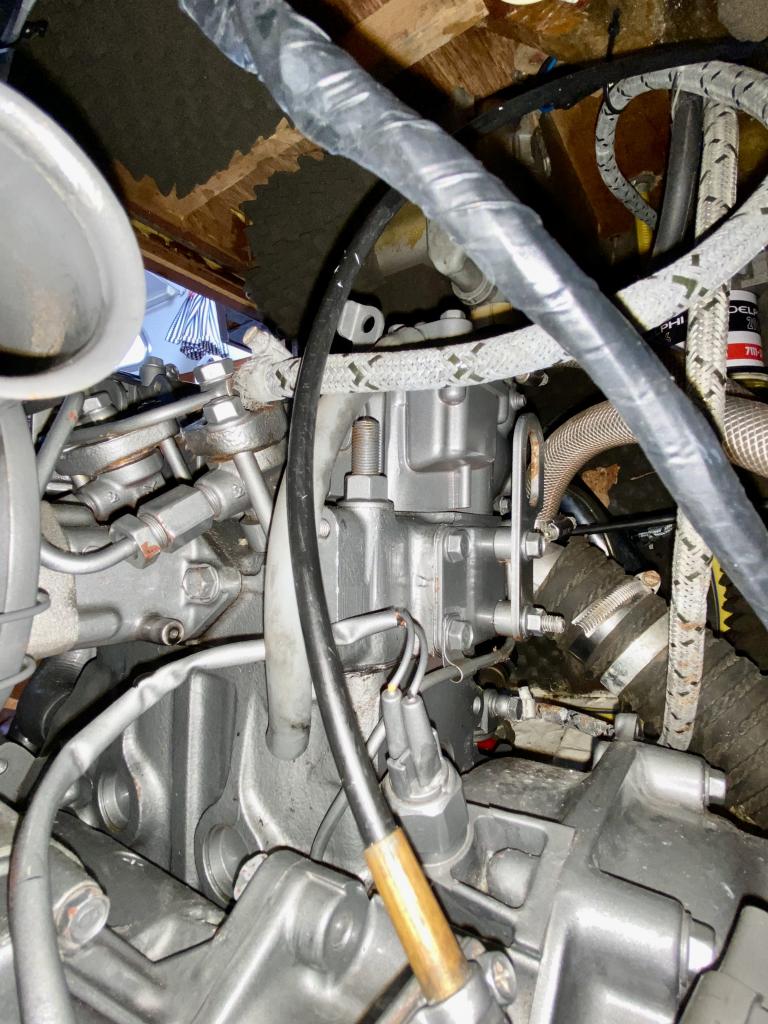

Ik was vandaag bezig de kleppen te stellen van mijn 2GM20F. Bij de demontage van het kleppendeksel heb ik niet kunnen voelen of en waar de slang (zie foto's) aan het onderste uiteinde vast zit (ik kan vrij lastig bij de achterkant van de motor komen)
Op de foto's die ik gemaakt heb zie ik ook nergens een aansluiting dus ik vermoed dat dit een ontluchtingsslang is. Klopt dat?


Bonusvraag m.b.t. kleppenstellen:

Als ik de moer aandraai en ik hou het stelboutje op zijn plek met een schroevendraaier gebeurt het mij toch nog vaak dat 'ie net iets verdraait zodat dan dus de klepspeling niet meer correct is.
Heeft iemand een tip/truukje om dit te voorkomen?

Dat eerste zal inderdaad de carterontluchting zijn maar het losse eind gaat niet naar het carter maar ergens naar het inlaatspruitstuk. Het carter ontlucht in feite via het kleppendeksel en via de retourleidingen waar ook lekkende olie van de klepgeleiders en nokkenslagere door teugloopt naar de inlaat en eventuele olie en diesel damp wordt daar dan verbrand. De aansluiting op het kleppendeksel is dus de afvoer van de carterontluchting.

V.w.b. dat meedraaien van het stelboutje als je de moer weer vastdraait ; dat is een kwestie van proberen en leren door een klep eerst precies goed te zetten en dan weer iets terug voordat je de moer aandraait. Hoeveel dat in jouw geval moet zijn hangt o.a. af van hoe zwaar het stelboutje draait en is gewoon een kwestie van proberen en ervaring opdoen.
Ad

Is slangetje carterontluchting.

Zit vast aan een pijpje bij je inlaatspruitstuk net achter je luchtfilter.


Kleppenstellen, tsja, uiteindelijk weet je hoeveel je sleuteltje ongeveer meegraaid bij het aandraaien. Dus als je dan ietsje eerder begint met vastzetten staat de klepspeling goed op het moment dat alles vast zit.

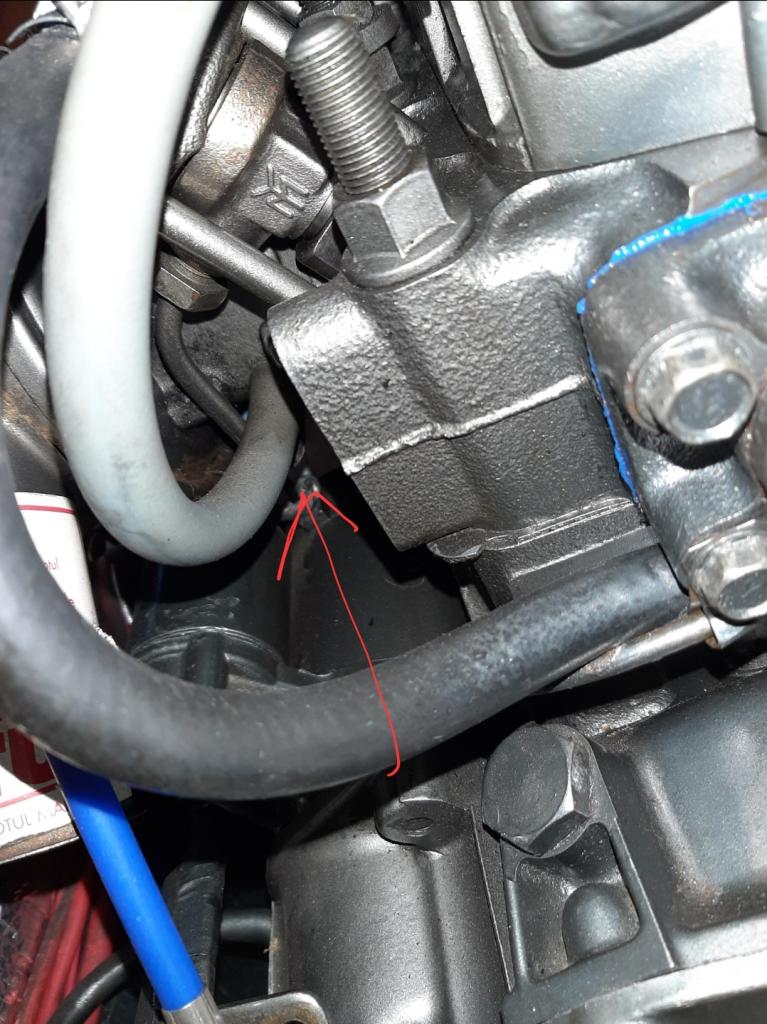

Oh, op je eigen foto is het beter te zien

Op deze foto zie je hetzelfde korte slangetje (van Gates) bij de 3GM30 eu.
Zie rechtsonder het midden en loopt van het luchtinlaatspruitstuk naar boven op het kleppendeksel.

Bedankt voor jullie reacties! Ik ben weer eens stuk wijzer.

@Accelerate: Ik had hem ook gezien op de foto maar niet herkend als een slangaansluiting/nippel; ik dacht dat het een bevestiging was voor een boutje.

gURBe schreef :
Om niet voor dat soort probemen te komen , als je even geen contact kunt maken met het forum of anderszins info kunt krijgen, kan het zinvol zijn om de handleiding en vooral ook de workshop manual bij de hand te hebben. Gewoon op telefoon en/of tablet of laptop zetten .
Zijn meestal hier wel te vinden , anders even googelen: varen4u.nl/menus/yanmar.php

Overigens geldt dit eigenlijk voor alle techniek en electronica aan boord.
Ad

Zo heb ik dat ook gedaan.
De Workshop-manual en de partslist van de Yanmar GM serie heb ik opgeslagen op de SD kaart in mijn smartphone. Erg handig!

Inderdaad, alle belangrijke manuals als pdf op de foon.

Gepost met de officiële Zeilersforum-app

Ik heb hem op de telefoon gezet. Handig; thanks!
