Onderwerp: Nieuw motorpaneel yanmar YSM. Iemand interesse?

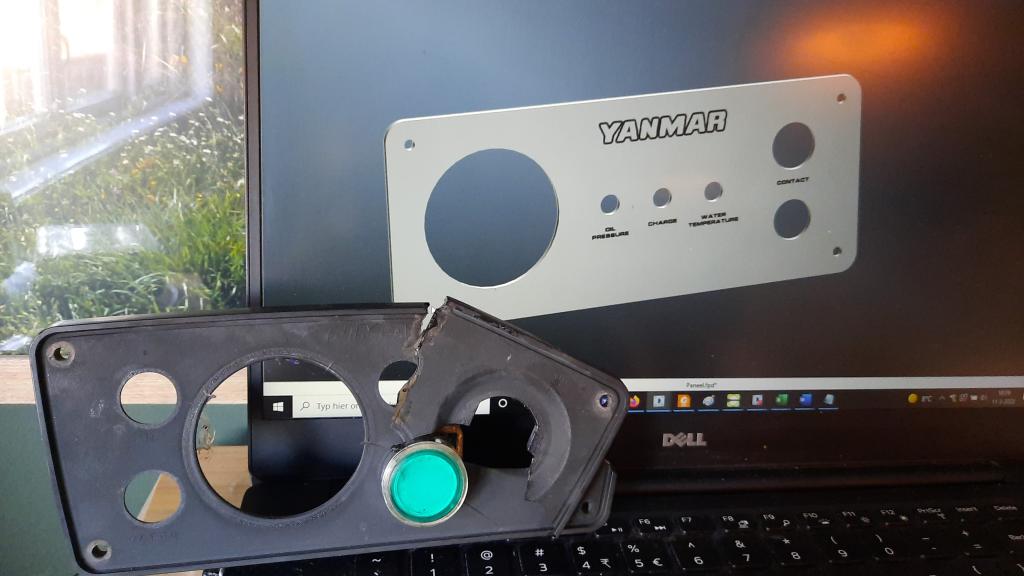

Mijn motorpaneel is meer dan op. Ik maak een nieuwe uit aluminium met goede componenten.

Als ik ga bestelen, kan ik gemakkelijk meer bestellen. Iemand interesse?




Ik hergebruik de buzzer. De sleutel komt te vervallen (daar is de hoofdschakelaar binnen voor).





Alle lampjes worden LED. Voor het laadlampje komt er achterop het paneel een ballastweerstand.

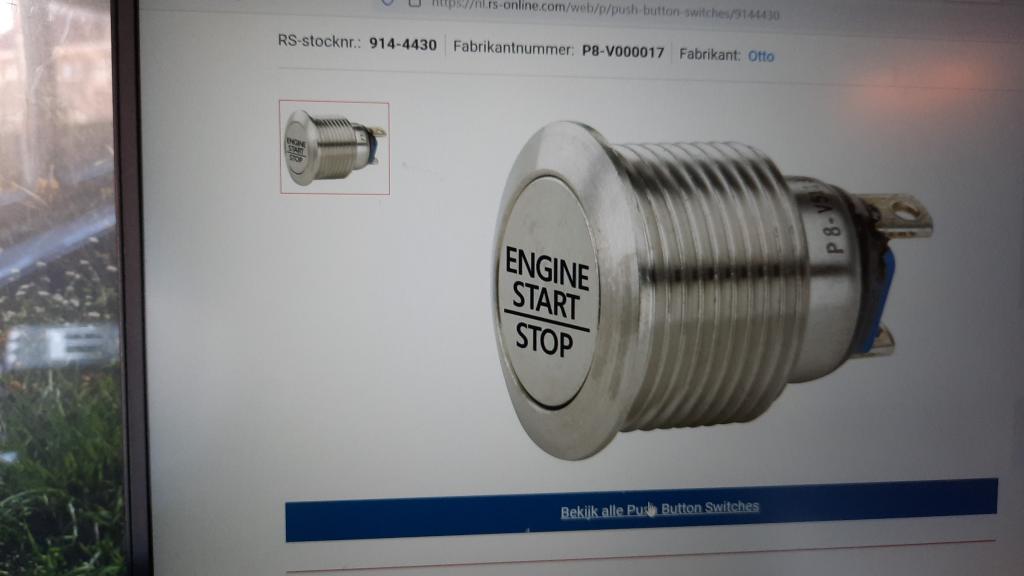

De contactknop heeft een dubbel contact zodat er wat meegeschakeld kan worden. Ik ga er een 500A contactor mee schakelen die de accu afschakelt omdat ik soms een lekstroom heb.

Materialen zijn ongeveer 125 euro, paneel ongeveer 50.

potverdrie..netjes hoor. Als ik mijn Aquila nog had, had ik mee besteld met je.... ziet er goed uit!

Schaeffer...?

Mooi ontwerp!

Waarom geen SS316 in plaats van aluminium?

Aluminium kan ook wel, maar moet wel goed geanodiseerd zijn (of zeewaterbestendige soort) en die mooie RVS drukknoppen dan galvanisch scheiden van het paneel (o-ring, of pakkingkje ertussen)

Ik hoop dat jouw volgende boot een VP 2030 brommer aan boord heeft met een brak paneel.

holtere schreef :
Nieuw goedkoper. https://www.shipoutletstore.com/nl/instrumentenpaneel-onderdelen-volvo-penta-872798-8.html

Ik vind de jouwe wel sjiek anders.

Het paneel van mijn YM-20 is verleden jaar ook gesneuveld van de UV straling.

Moest ik er iemand een plezier kunnen mee doen, in bijlage de autocad tekening van een identieke vervanger die je kan laten laseren in RVS.

Printjes kan je er gewoon opplakken met silicone en dan heb je fijne LED lichtjes...

DR

Oops. De website neemt geen .dxf bestanden aan....
Stuur een PB als je de file wil.

digitalrubbish schreef :
Sympathieke reactie!

Voor anderen met andere motorpanelen: ik heb zelf Autocad en kan eenvoudig een tekening en snijfile (DFX) maken, mocht iemand daarmee geholpen zijn.

Zelf ff opmeten, schetsje maken op papier, en ik heb een tekening en DXF zo voor je gemaakt. (TS heeft dat niet nodig natuurlijk, die heeft al een mooi ontwerp gemaakt...)
