Onderwerp: Aandraaimomenten Yanmar 3YM20, niet kopbouten

Ik heb een duur foutje gemaakt bij het vervangen van de snaar voor de impellerpomp. Ik heb het frame van de impellerpomp te stevig vastgedraaid en daarbij is de bout van het bracket afgebroken. Deze zit vast gelast op het bracket, dus dat los je niet zomaar op. Ik heb een nieuwe moeten bestellen a 300 euro.

Dat niet nog een keer, natuurlijk. Dus ik ben op zoek naar de aandraaimomenten van de bouten en moeren van de 3YM20. Ik heb het werkplashandboek en die noemt wel een aantal aandraaimomenten, maar lang niet allemaal. Ik kan mij herinneren wel eens een overzicht gezien te hebben per dikte van de schroefdraad, maar die vind ik niet meer terug. Het gaat hier om een sleutelmaat 13, dus een M8

Wie weet waar ik dit overzicht kan vinden?

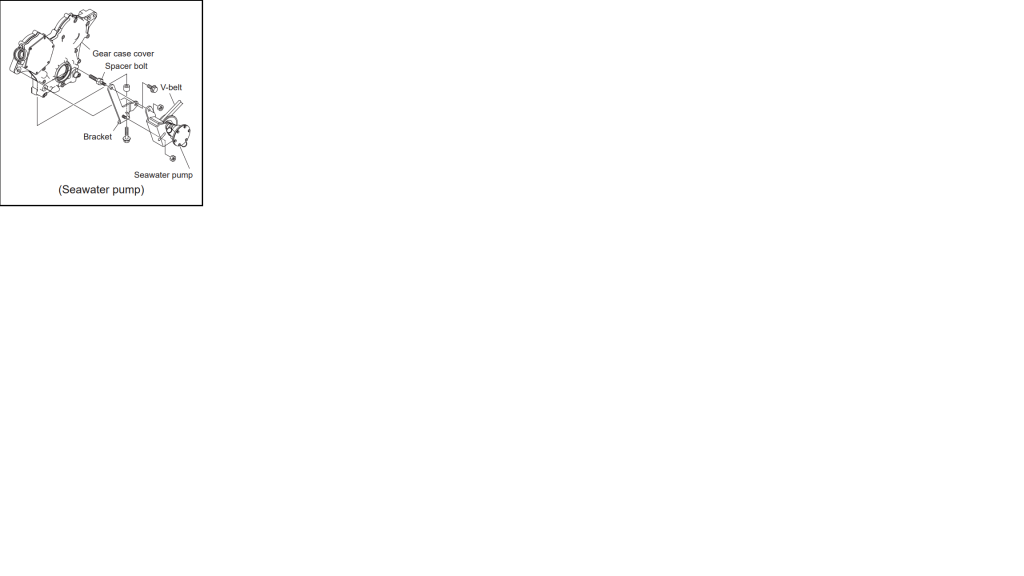

Het gaat overigens om de bracket in de onderstaande afbeelding

nederland.bossard.com/assets/c...a%20catalogus%20.pdf

Als er niks bekend is, geven pag 714 en 715 een richting.

Aanhaalkoppels specificeren in een ontwerp doe ik meestal om de bouten te beschermen tegen de monteurs. Niet om t "stevig vast" te krijgen.

OK, Dank je wel. Dat is in dit geval dus ook de bedoeling. De moer moet tegen mij beschermd worden. Ik heb overigens geen idee van de sterkte van de moer.

Gepost met de officiële Zeilersforum-app

Bert65 schreef :
8.8 is een heel normale klasse. Iets zwakkers is nauwelijks te krijgen. Al heel lang niet meer.

OK, Dank je wel. Dan hou ik dat aan.

Het is overigens natuurlijk de bedoeling om het optimum te vinden tussen 'goed vast' (hier rust wel de impellerpomp op) en de boel niet kapot draaien.

Gepost met de officiële Zeilersforum-app

Je had er beter bij de plaatselijke smid een nieuw draadeind op laten lassen.
Was een stuk goedkoper geweest.

Daar heb ik over nagedacht, en ik heb het onderdeel bewaard. Er zit een zeer dunne kop op de bout die er ingelast is. Het zag er voor mij niet uit als een appeltje eitje.

Ik heb het nu zo gedaan.

Mocht je nog over een overzicht beschikken van de aandraaimomenten van de bouten en moeren in een Yanmar 3ym20, dan hoor ik het graag

Joop66 schreef :
Niet helemaal waar Joop,...veel ali en andere chinese prut en de bouwmarkten verkopen 4.4 bouten. Ook draadeinden zijn vaak 4.4 Dus.....echt wel even opletten waar en wat je koopt. Een beetje gerenomeerd speciaalzaak heeft minimaal 8.8

@Bert,...zowel op de moer als op de boutkop staat meestal de klasse ingeslagen, en ......standaard aanhaalmomenten zijn meestal voor de standaard 8.8 bouten en moeren. Heb je fijndraad of andere klasse, dan heb je ook andere aanhaalmomenten.

Tsja, helaas geen klasse ingeslagen. Ik zie dan vaak waardes van 70 of 80, waar moet ik dat dan mee vergelijken?

Het kan dus geen kwaad om iets onder de waarde van 8.8 te gaan zitten? 20NM of zo?

Gepost met de officiële Zeilersforum-app

Bert65 schreef :
70 en 80 zijn sterkte waardes van RVS bouten en moeren. 70 en 80 staan voor 700N/mm2 respectievelijk 800N/mm2

Waar je goed op moet letten is dat de gegeven aanhaal momenten veelal aangegeven worden voor droge schroefdraad. Als je er vet op smeert zijn de maximum toegelaten aanhaal momenten aanzienlijk lager.

Terwijl bij RVS aangeraden wordt een anti-seize pasta te gebruiken. Waardoor er dus ook smering is.

Bert65 schreef : Bij een 8.8 bout (weergave veel gebruikt bij stalen bouten) geeft het eerste getal de treksterkte weer: 800 N/mm2
Bij een sterkte klasse 80 (weergave veel gebruikt bij RVS) is dat 1/10e van de treksterkte: ook 800 N/mm2
vergelijken gaat dus relatief eenvoudig, bij de ene x 100 en de andere x 10

Zo zie je maar weer dat RVS gemiddeld genomen zwakker is dan staal. het meeste RVS spul is 700 n/mm2 waar een 'normale' 8.8 bout met 800 N/mm2 al over heen gaat. Bij RVS is 800 N/mm2 zo'n beetje het hoogst haalbare als je dat al kan vinden waar staal tot 1200 N/mm2 door gaat in de normale handel.

Maar zoals eerder gezegd is zeker niet al het bouten spul in de handelzomaar 8.8. Ik had destijds nog best moeite om draadeinden voor mijn kielvestiging in 8.8 en de juiste maat te vinden. Meeste draadeinden waren zwakker.

3Noreen schreef :
700 tot 800 nm ?? wat moet er gemonteerd worden een bouwkraan met m 54 moeren? De meeste m8 boutjes zitten rond de 17 tot 20 nm.

Newton per vierkante mm.
