Onderwerp: aansluiten Vetus paneel (STM 9066)

Hi!

Mn motor is ingebouwd en de boel is weer waterdicht. Ik heb de motor draaiend gezien en toen werkte alles naar behoren.
Na afleveren bleek er een probleem te zijn in het bedieninspaneel (of contactslot?):
Het contact heeft 4 standen: Off, On, Gloei, Start.
Na afleveren bleek als snel dat na aansluiten van de accu, de startmotor al ging draaien in de 'On' stand. Niet geweldig.

Gelukkig neemt de verkoper zijn verandtwoordelijkheid en is hij al twee keer langsgeweest om dit te fixen.

Nu start de motor weer zoals het hoort, maar er brand geen 'gloei' lapje op het paneel bij het gloeien, en ook gaat het oliedruk alarm niet meer af.

Ik kan helemaal geen documentatie vinden over hoe de printplaat in het paneel aan te sluiten - weet iemand hier iets van?? Hoe moet dit paneel aangesloten op de startscahkelaar?

De dikke oranje draad in de horizontale serie connectors gaat nergens heen.. (ik ben natuurlijk vergeten de nummers op te schrijven)

het paneel:



De schakelaar:

Hier staat oa een schema:
vrijheidwatersport.nl/contacts...vetus-diesel257352_0.
Heel spannend is het allemaal niet, de nummers op het contactslot zijn redelijk universeel: www.asabootelectro.nl/wp-conte...Naamloos-300x168.png





Gepost met de officiële Zeilersforum-app

Op 15/54 zou 12v moeten staan bij contact, en de voeding van de printplaat (de lampjes dus) moet daar op aangesloten zijn. Zou zomaar eens die oranje kunnen zijn.
Wanneer je de koperbanen volgt en natekent, samen met de legenda wat L1 L2 etc zijn, en welke kleur waar is aangesloten ben je een heel eind.
30: de aanvoer (accu 12V, dikke draad)
50a: startmotor. Die zat waarschijnlijk per abuis op 15/54
15/54: zie boven
17+19: voorgloei.
58: stopmagneet



Gepost met de officiële Zeilersforum-app

Johan22 schreef :
Dank. Die is van het slot, weet je ook iets over het paneel zelf? Ik ga daar liever niet mee experimenteren, maar vind het zo vreemd dat ik niets kan vinden...

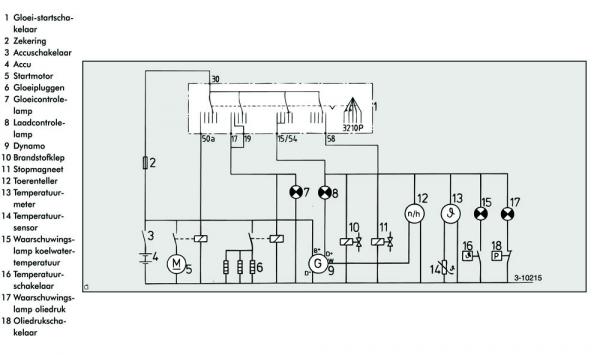

Het schema staat er ook: vrijheidwatersport.nl/image//6...lot_Vetus_diesel.jpg


Gepost met de officiële Zeilersforum-app

Volgens mij heb jij de 10
vetus.com/wp-content/uploads/0...e-control-panels.pdf
Op pagina 24 staat het schema, op de volgende bladzijde de kleuren van de draden.

Ik denk dat op jouw foto:
De linkse 3(?) verticale aansluitingen zijn de contactslot verbindingen.
De horizontale rij aansluitingen boven gaan naar de motor. Dus geen draadje van bovenste rij naar het contactslot. Op basis van dat schema en de foto.

Klopt het dat de voorkant er zo uitziet:
webshop.vetus.com/nl/product/m...panel#specifications


Gepost met de officiële Zeilersforum-app

Johan22 schreef :
Hi Johan,
Dank voor het meedenken!
Helaas, nee:

Dit is de MP10 (of MP10 sail). Het bedradingsschema is terug te vinden in de manual van de motor, in mijn geval de Vetus M2.D5.

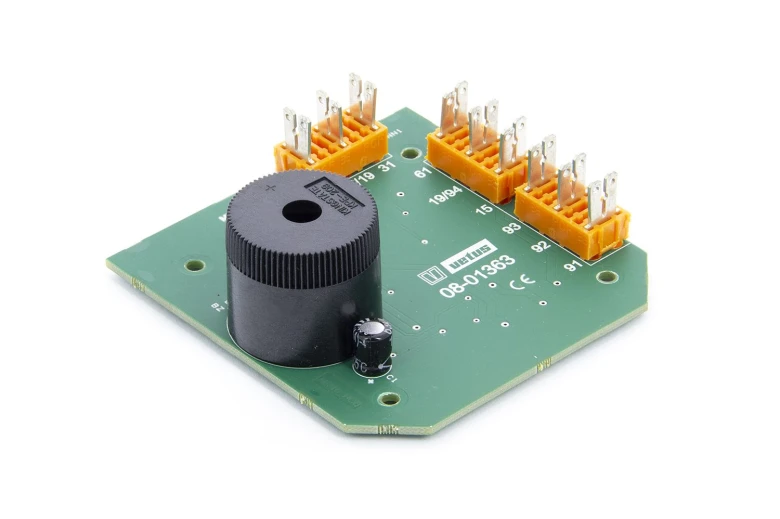

Zat ik bijna goed. Hier de printplaat met de nummertjes. webshop.vetus.com/storage/08_01363-780.webp

Gepost met de officiële Zeilersforum-app

vetus.com/wp-content/uploads/3...019-09_M_Line_NL.pdf

Paginanummer 134 (pdf 136)



Gepost met de officiële Zeilersforum-app

Top, dank!
Hopelijk kan ik er wijs uit als ik m naast mn paneeltje leg...
