Onderwerp: Defender 27 opknappen

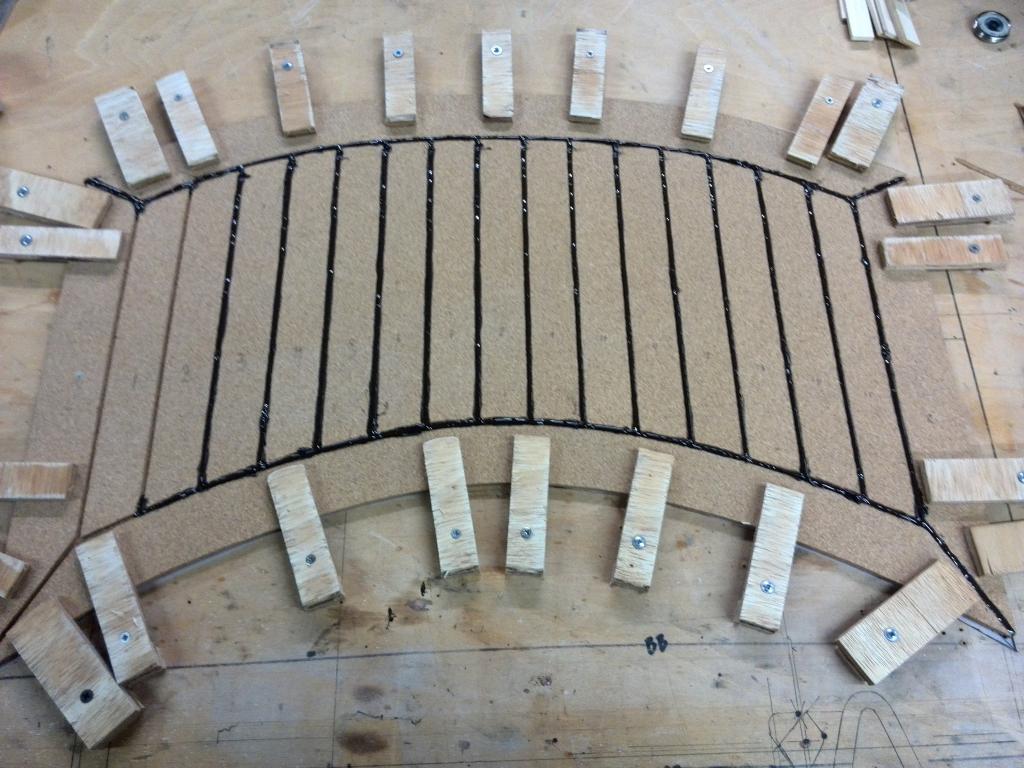

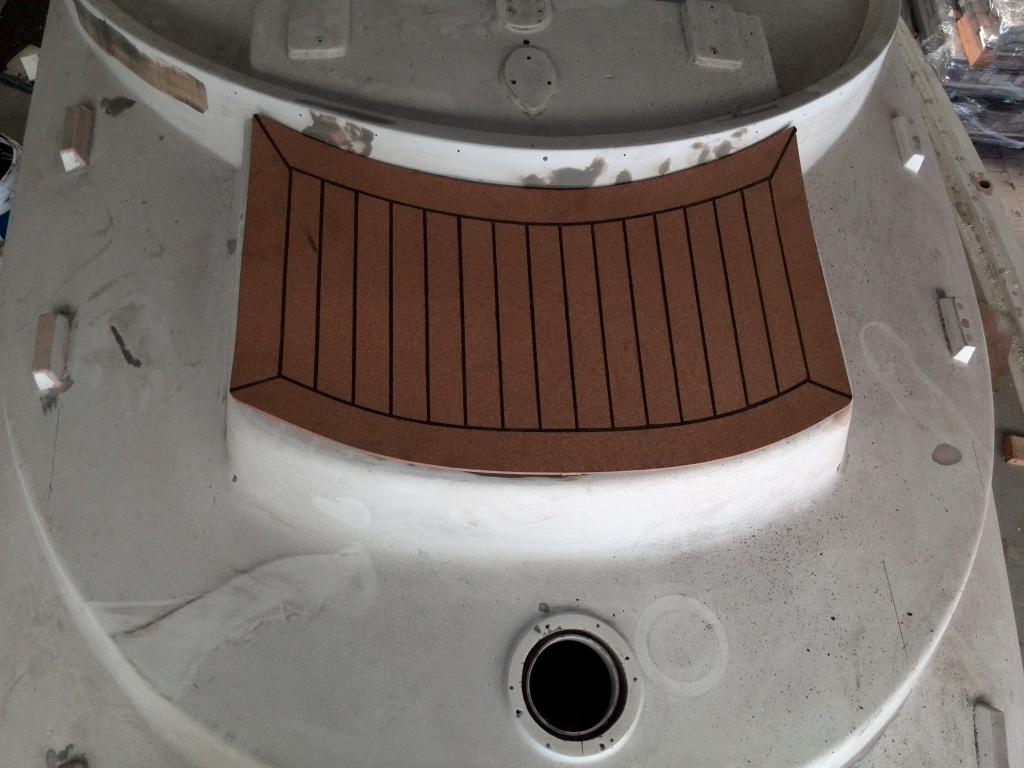

mooi allemaal hoor, en kruk is mooi spul, maar laat je dit onbehandeld ?

Yep. Zelfde als teak

Dan is kurk helemaal mooi spul !

Maar nu terug naar de Origo....

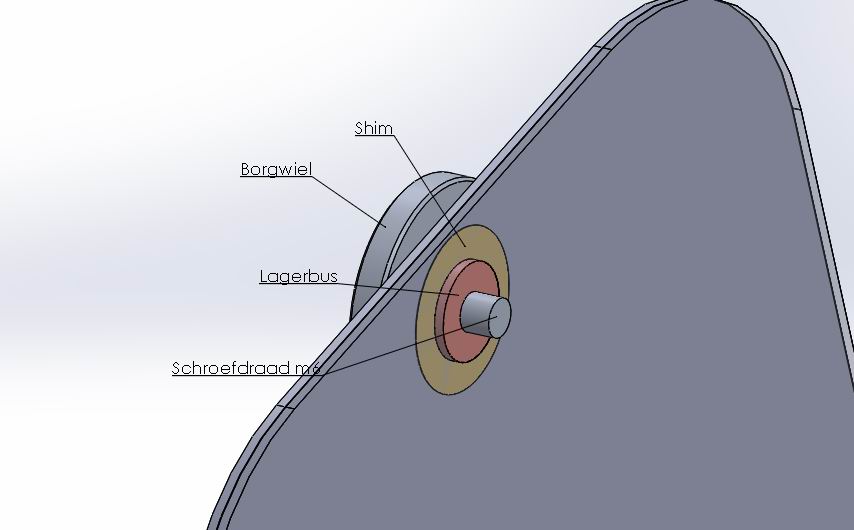

Ik heb het zo bedacht... een wieltje op beide kanten, om bij aandraaien de slingering te dempen of het geheel te fixeren (geen beweging)

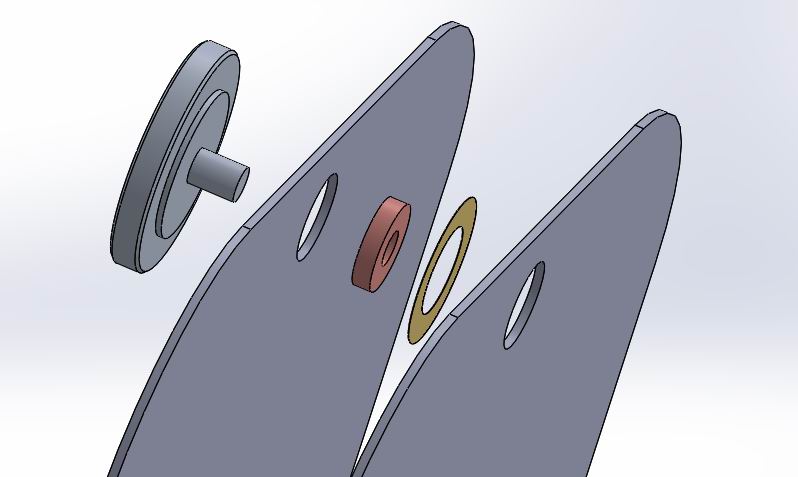

Lagerbusje is lagerbrons, waar de twee platen om draaien, de shim is latoenkoper van 0.1mm dik, dit om "invreten" van het rvs op elkaar te voorkomen.

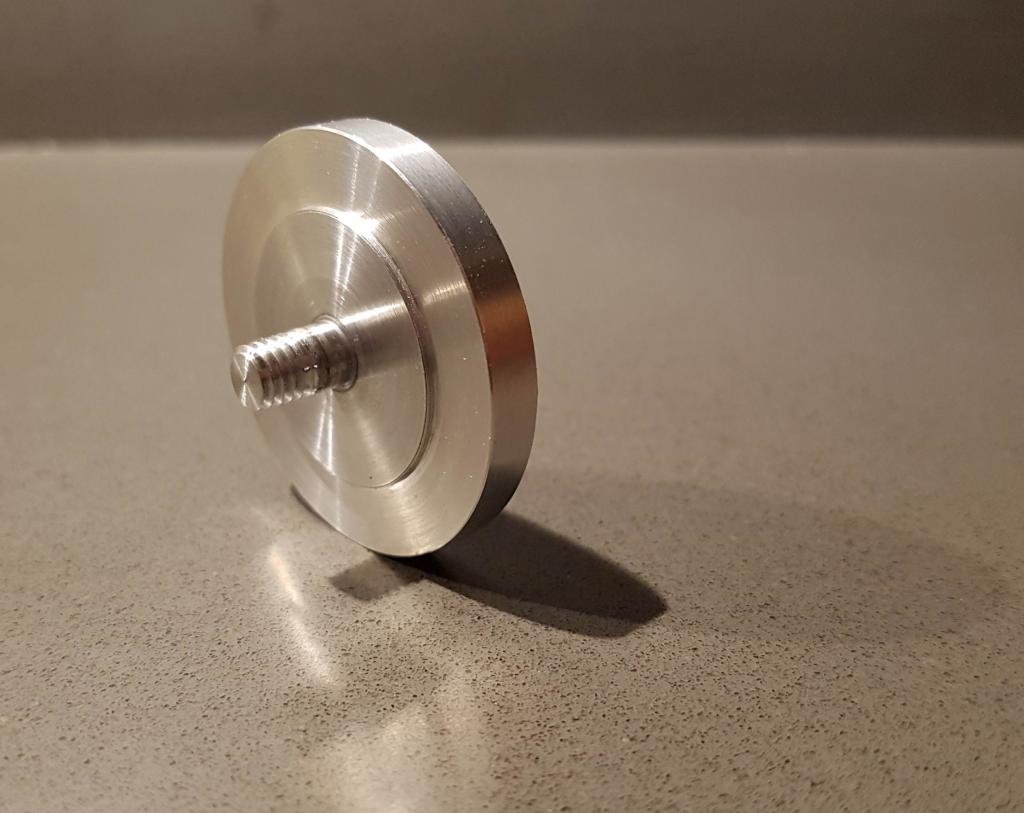

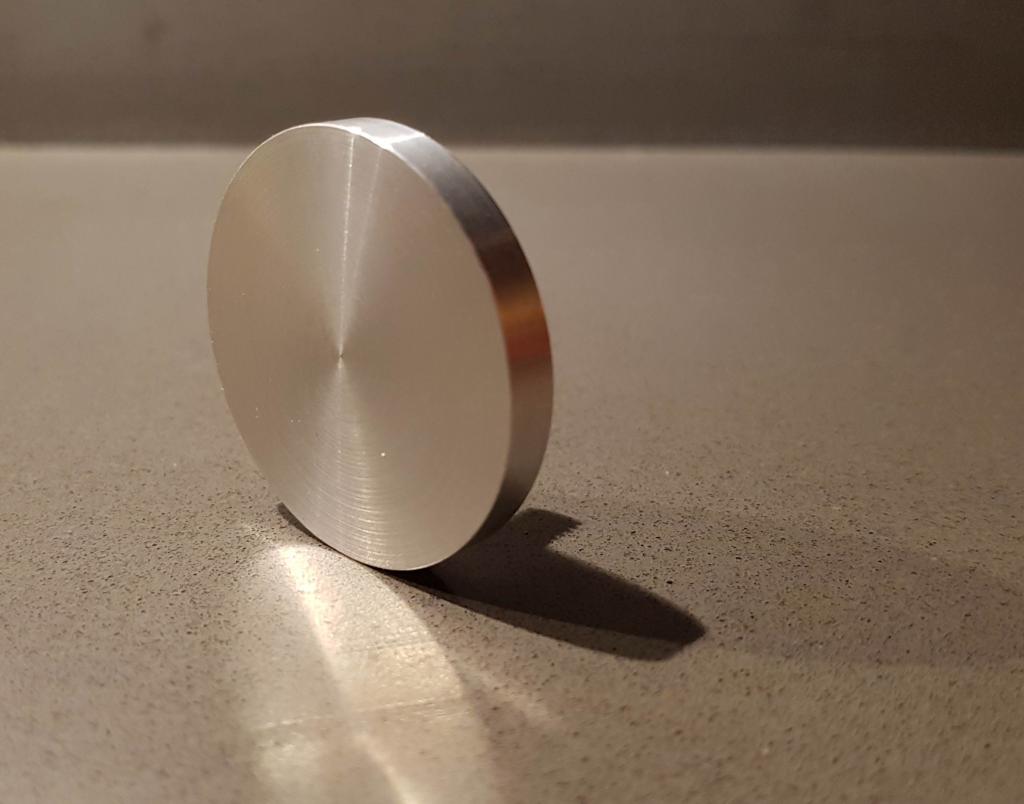

1e wieltje inmiddels gemaakt, 2e bijna klaar

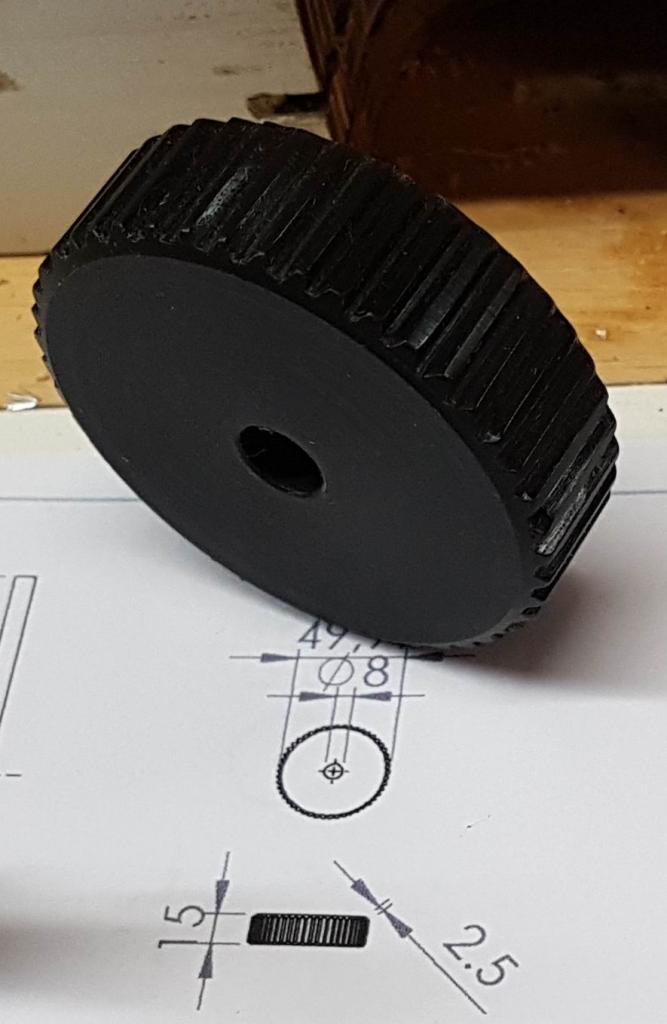

Zit alleen nog te twijfelen of ik de wieltjes zal kartelen ( veel werk) kan later ook nog.

Erg mooi...
Kartelen kan altijd nog, zo is het ook wel heel strak.

Dank je ILCigno, idd kan later ook nog, eerst maar eens kijken of het genoeg frictie kan veroorzaken om de boel te fixeren, anders kan ik eenvoudig de diameter vergroten van shim en wieltje

Ik snap nog niet waarom je hem met het wieltje zou willen fixeren, wil je dat ook onder hoeken kunnen doen ofzo?
Als wij in de haven liggen klappen wij het hele systeem gewoon omlaag zodat 'ie plat op het aanrecht staat. Maaar.. Ik weet niet of jij ook die 'klappertjes' van Origo erbij hebt natuurlijk.. Je zou ze denk ik wel bijhoorlijk moeten aandraaien wil je ze in een hoek fixeren, zeker met twee pannen op het vuur. Onze wieltjes zijn helemaal dolgedraaid, houden de draaipunten op een lijn,maar moet er niet mee proberen de boel te fixeren.

geen idee hoe dat voor een origo is, moet dat nog geborgd worden tegen loslopen?

Ik ben juist zelf een cardanische ophanging aan het maken omdat ik geen origineel systeem van origo heb/ wil kopen, ik vindt rond de 90 euries een beetje te gek.

Dus.. nee, heb niet die "klappertjes"

Fixeren is voor als er niet gekookt wordt, zodat de kookplaat dan stil hangt .

Loslopen zal wel loslopen

Als ik het mij goed herrinner is het een gat model hockeystick. Optillen, naar voren en zakken zodat het toestel op het aanrecht staat. Koken in de haven en vullen van de tankjes. Omhoog en in het gat hangen voor koken op zee.

Idee !! Bedankt, ga ik mee aan de slag !

DICER schreef :
Daar had ik dus een speciale 'beitel' voor met aan het uiteinde 2 wieltjes.
die klemde je in de beitelhouder en draaide je tegen het werkstuk aan. dan ontstonden die wafeltjes vanzelf. Als ik nu eens wist hoe zo een ding heette

marcelm schreef : Je verwacht het niet, maar een apparaatje dat kartels maakt, heet een kartelapparaat....

www.hbm-machines.com/producten...horen/kartelappraten

Koezt schreef : had hem net gevonden was op zoek naar profielroller / kartelroller / enz

Noballast schreef :
Precies, hier een goed plaatje daarvan, maar had je waarschijnlijk al gevonden. (Heb je trouwens direct de maten voor je gaten ) Persoonlijk gebruik ik de klappertjes redelijk vaak, maar als je ze zelf moet maken weet ik niet of het de beste oplossing is. Om puur hangend te fixeren zou ik eens kijken of je niet nog een extra pinnetje door je net gemaakte aluminium zijplaten kan fabrieken.

Allen bedankt voor het uitzoeken wbt het kartel app. aleen.... die kende ik, maar die kartels bedoelde ik niet.

deze wel..



En ik ben er wel uit; geen hockeystick, fixeerwieltje oid, gewoon twee platen met een lagertje en een pennetje oid voor het vastzetten
En Pimpel, platen zijn 1.5mm rvs

Het zou zo maar es kunnen zijn dat ik een rvs bak maak waar hij in hangt ivm schoonmaken

Houd er rekening mee dat wanneer het hangt en je doet de kap open om de tankjes er uit te halen dat het geheel dan in onbalans raakt en dat weer een behoorlijke belasting gaat geven op het asje en vast zet schroefje.

Was daarnet aan de SB kast bezig ( deurtjes afhangen) en kreeg een idee....

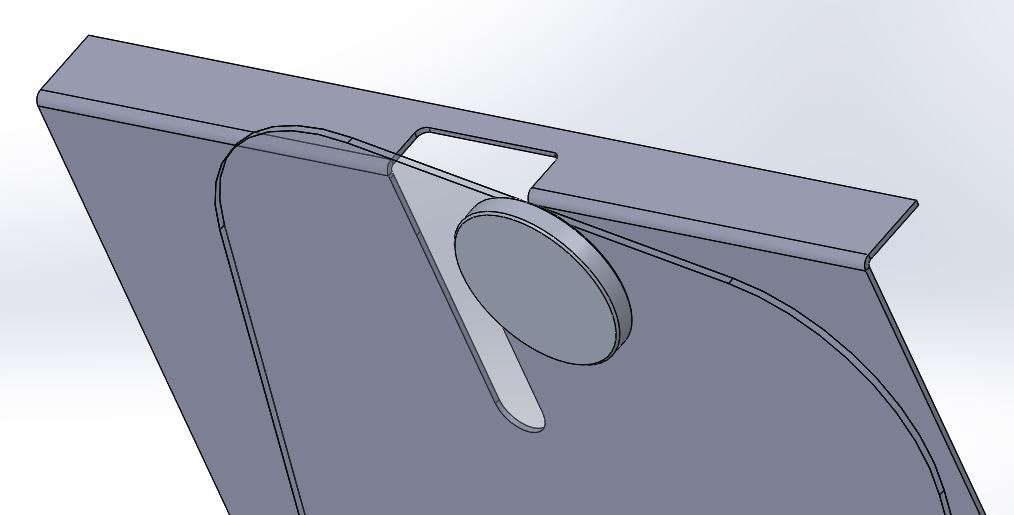

Een combi van alles denk ik.... de zijwand komt een "J" slot in, maar zo hoog dat de "wartel" cq lager ( brons ) er aan de bovenkant uit kan, zo kan de kookplaat er uit getild worden voor schoonmaken ed.

Deze zijwand komt direct tegen het tussen, en rechter schot van de keuken, en kan evt ook de zijwand van een rvs "bak" zijn.

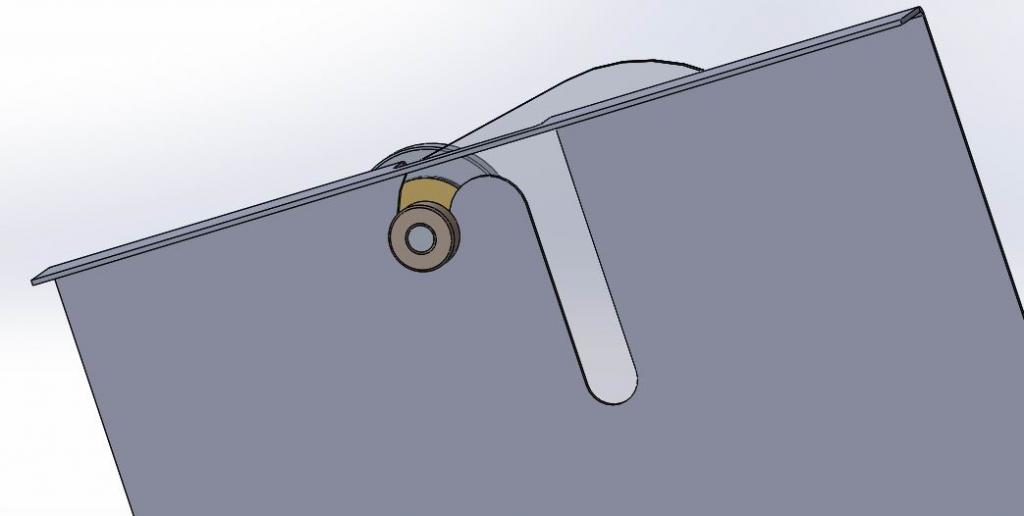

In de "beneden poot" van de "j" kan de wartel naar beneden schuiven zodat de kookplaat op de bodem van de "bak" rust.

Op deze manier heb ik én de demping/ vastzetten met het wieltje én dat hij op de bodem kan staan bij het vullen ( dank Noballast) én hij kan er uit voor onderhoud

Tadaahhhh

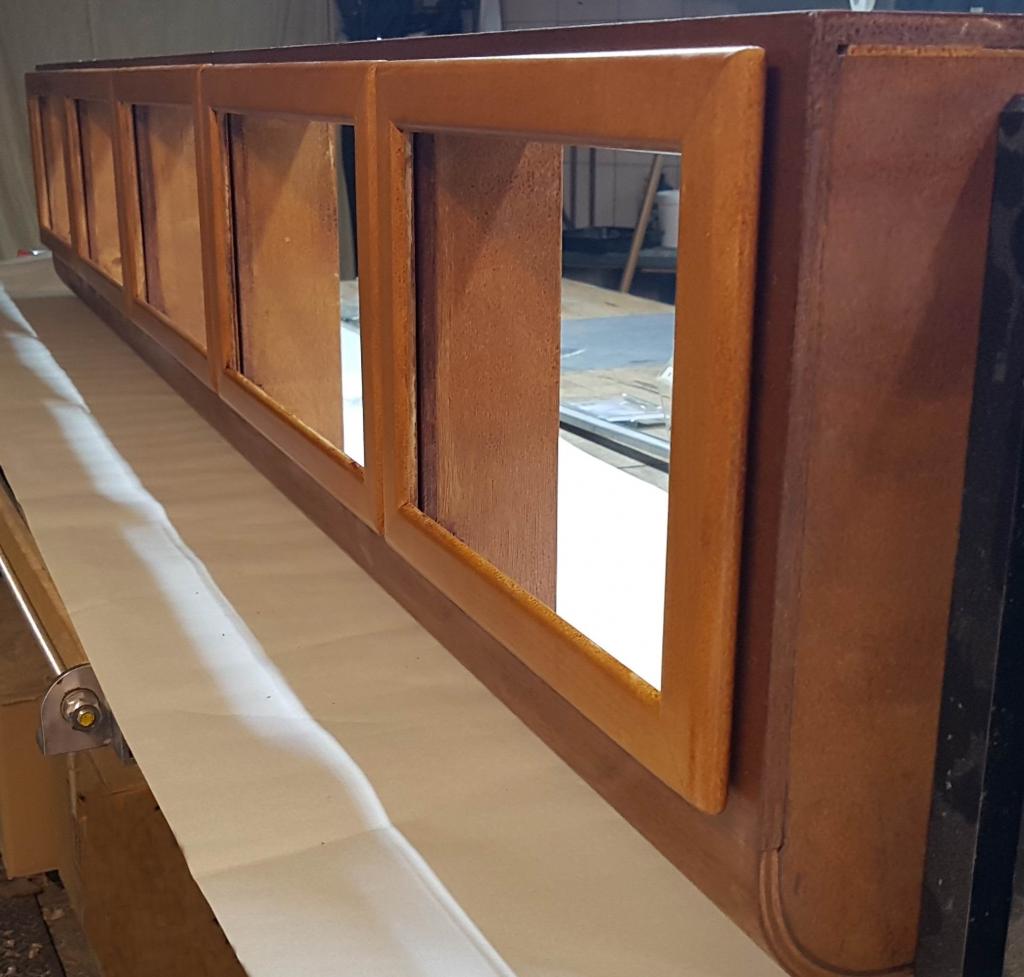

En alle deurtjes afgehangen, nu de plaatjes lexaan maken en beplakken met folie, glaslatten maken en plaatjes er in lijmen, dan nog de andere kast de slotjes monteren, en dan...........kunnen ze in de boot !!

Dan kan ik de maat nemen voor de navigatiekast en die gaan maken ! en verder aan de keuken, koelbox..............genoeg te doen !!!

Hele mooie sluiting inderdaad. Past helemaal bij de kastjes!

Je noemt folie voor op het lexaan, dat lijkt me een kwetsbare oplossing. Als er iets met een scherp randje gaat schuiven in het kastje kras je de folie zó kapot. Kan je niet beter gewoon mat plexiglas nemen?

Helemaal waar, maar heb die plaat hier staan, alleen folie hoeven kopen, mocht het na verloop van tijd lelijk worden kan ik het altijd nog (laten) stralen.

Misschien kun je gave lichteffecten maken door (al of niet gekleurde) randverlichting toe te passen? De randen van de opaal geschuurde platen dienen dan kristalhelder te zijn. Luchtbron bv ledstrip die je in de bovenste geleiderails integreerd...

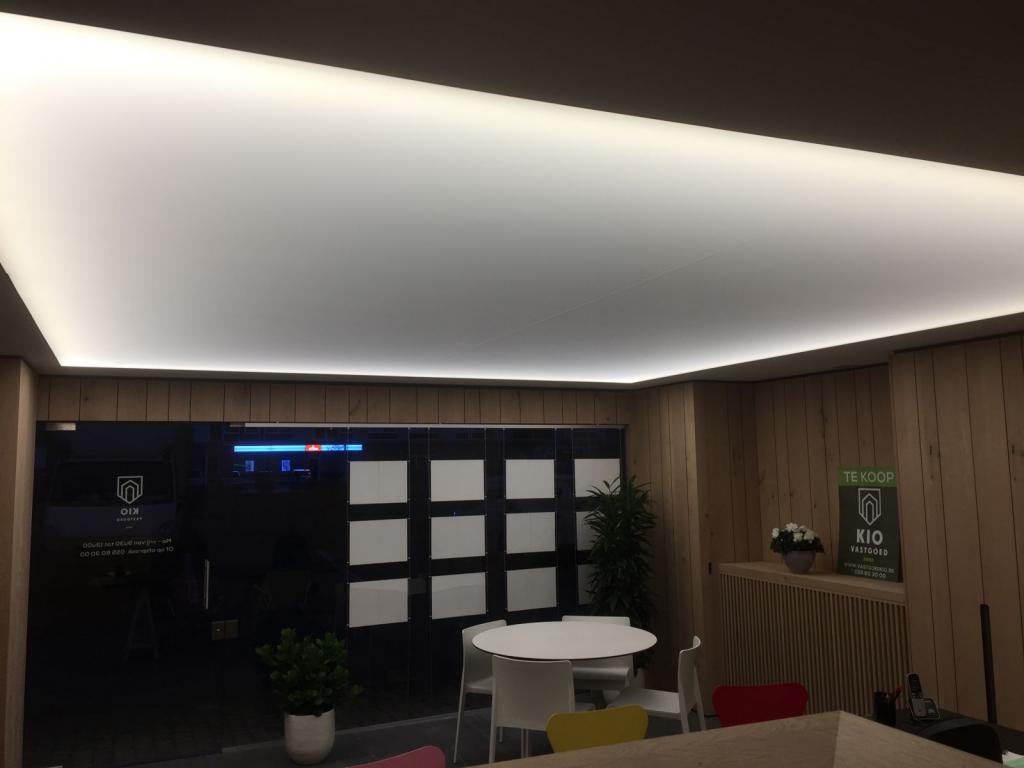

Voor een effect zoals dit plafond:
