Onderwerp: Defender 27 opknappen

Hmmm, Heb je gelijk in, idd het net niet vast staan van de pan ivm even optillen !

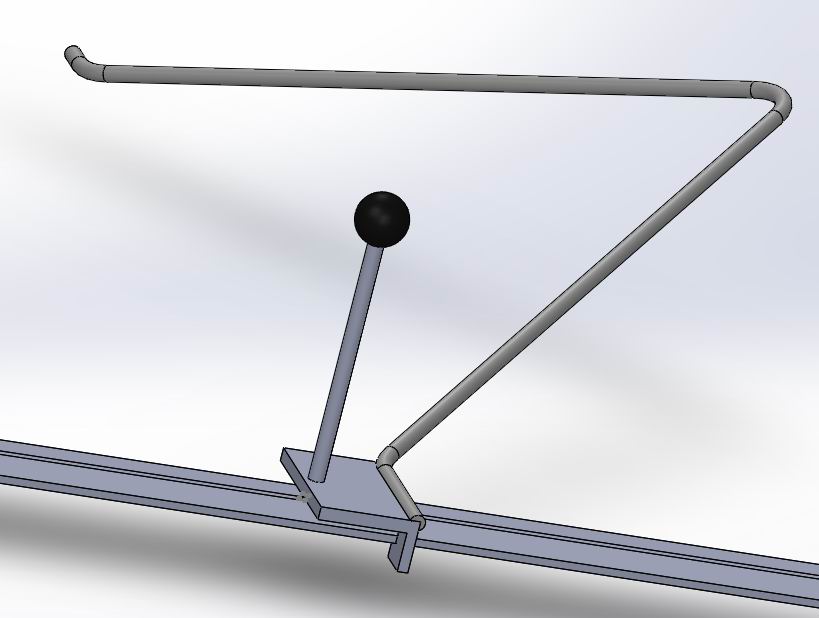

Maar zo dan ? ff snel gewijzigd, handeltje is nu een schroef, aandraaien en vast op elke plaats.

En ook weer opgelost.....


Trouwens wat ga je doen als de defender klaar is ? Ik heb nog wat klusjes liggen (kombuis...)

Na (tegen de tijd dat ie klaar is) waarschijnlijk 7 jaar op de kant. Varen !!

Ben het een beetje eens met ilCigno, leuk bedacht maar denk praktisch nog niet helemaal handig. Ben je bijvoorbeeld van plan een wok of grotere pan te gebruiken? Wij doen dat wel eens, en dan zit ik al in de knoop met de cardanische ophanging, ik kan m'n pan niet precies boven de brander zetten dan. Datzelfde probleem doet zich voor met het schroefje zo naar boven, naast dat het warm wordt denk ik dat het ook gewoon in de weg zit.

Is het ook gelukt met het buigen van je profiel?

Een wok gebruiken op een bootfornuis heeft m.i. weinig zit want daarvoor hebben die branders veel te weinig vermogen. Daar heb je echt een forse brander voor nodig. Tenminste als je de wok wilt gebruiken waar hij voor bedoeld is.
Ad

DICER schreef :

Oh ja daar is het allemaal om begonnen

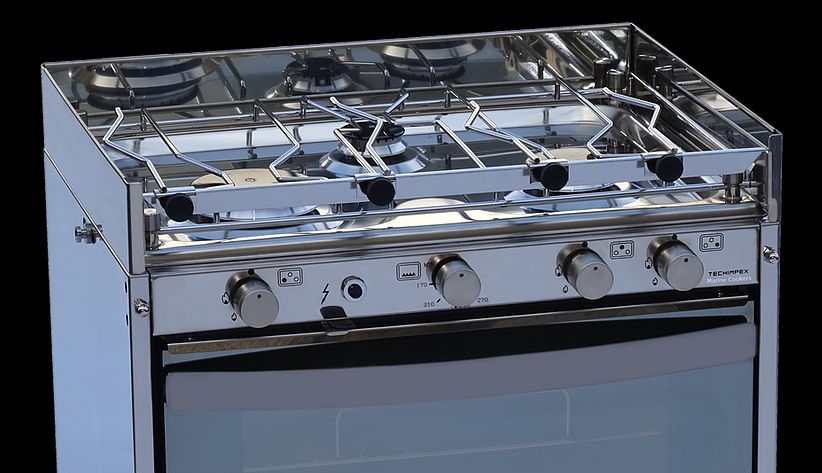

Pimpel schreef : Ik begrijp je opmerking niet helemaal, maar misschien maak ik het duidelijker met een plaatje. Wij hebben (de voorloper van) onderstaand Techimpex kooktoestel/oven met simpele maar effectieve pannenklemmen. Verschuiven is simpel en kunnen er ook gemakkelijk helemaal af.

Volgens mij ook helemaal niet moeilijk om zelf na te maken: stukje U profiel, aangelaste staaf met wat knikjes en een duimschroefje. De strip waar ze op vast zitten is een omgekeerde L om hem wat stevigheid te geven. Voor Dicer ook nog de link naar de 3D file: www.techimpex.net/modelli-3D/mariner_2-3.zip

De pannenklem heeft volgens mij niet veel te maken met de diameter van de pan die je gebruikt, door de card. ophanging ben je zo wie zo iets beperkter wbt diameter omdat de pan niet aan de zijkant uit kan steken. grotere pan = dan geen card. ophanging.

vanavond vervolg op buigen van plaat en van de kastdeurtjes, ( heb nu ook rest slotjes binnen )

Bedankt ilCigno, is idd een simpel(er) oplossing, zal tzt hier op terug komen, nu weer verder met buigen en kasten

DICER schreef : Daarom ben ik ook fan van de Boaties Fry Pan. Met ook een perfecte after-sales kan ik uit eigen ervaring meedelen!

Ik denk dat de miscommunicatie zit in de orientatie van het klemmetje. Het systeem op die Techimpex-foto is inderdaad een mooie, met dus de draaiknoppen naar voren gericht in het horizontale vlak. Als je ze naar boven richt - zoals ik aannam vanaf de renders van Dicer - veroorzaken ze dus precies hetzelfde probleem als de cardanische ophanging bij grotere pannen. Als je ze horizontaal had bedacht(en getekend) heb ik dat gewoon helemaal fout geinterpreteerd!

Geen probleem Pimpel ! is maar een tekening hoor, straks als ik het ga maken komt het er vast heeeeeel anders uit te zien

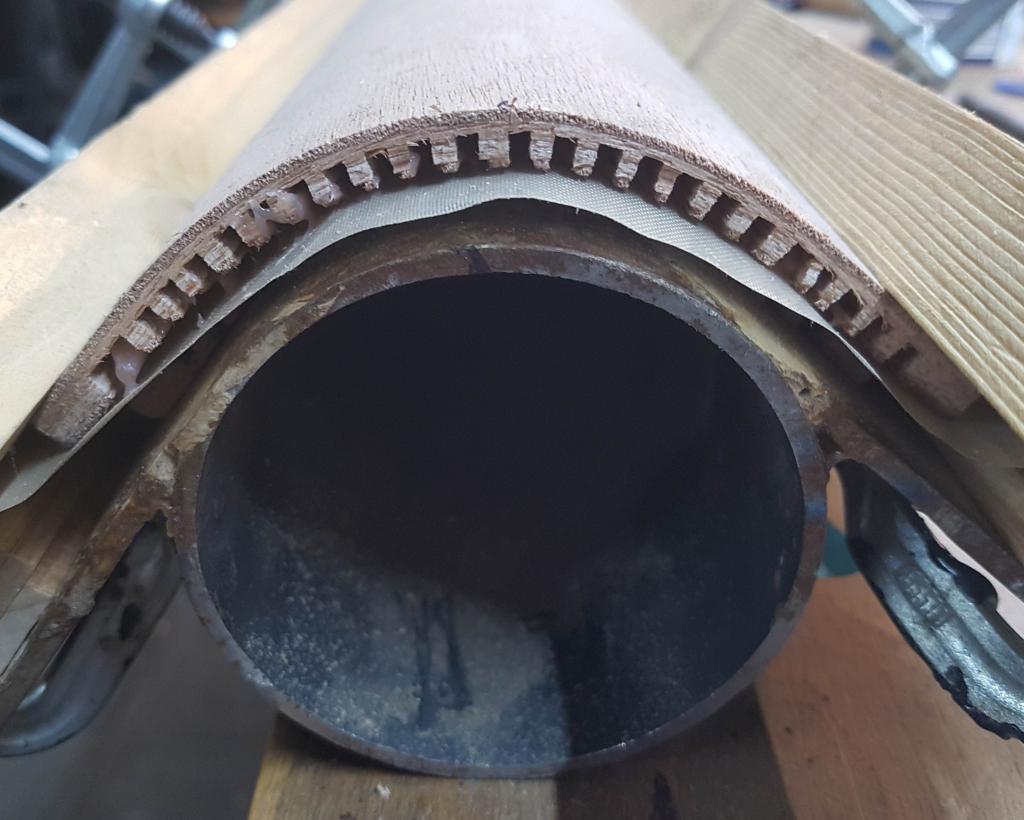

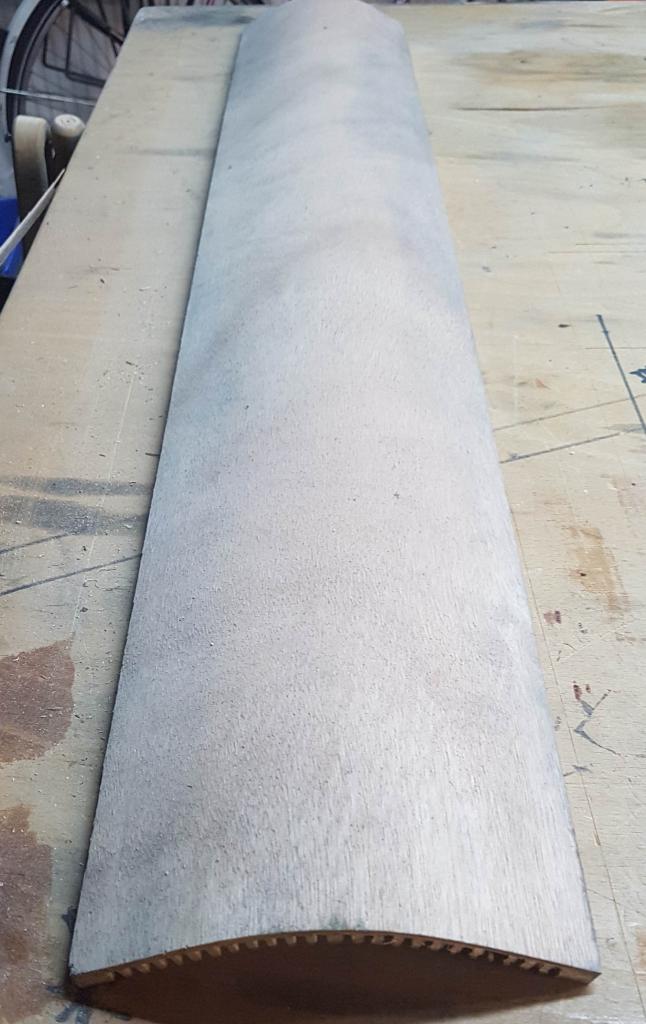

Weer terug tot de orde van de dag, na 2 dagen drogen het stuk multiplex losgehaald van de mal,
het boog toch behoorlijk terug, maar was met de hand wel weer in vorm te krijgen op de mal.





Het hout is een beetje grijs verkleurd, maar dit ging er bij de "mislukte" stukken gewoon met schuren weer af.

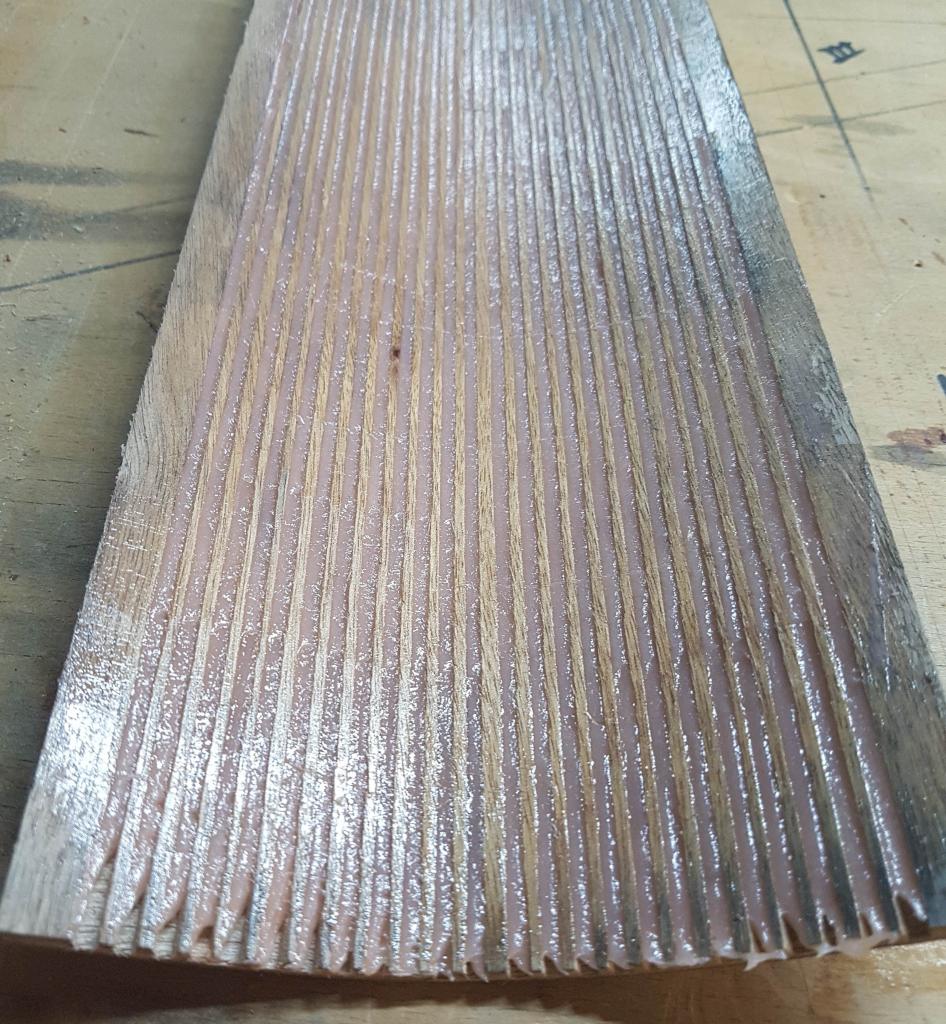

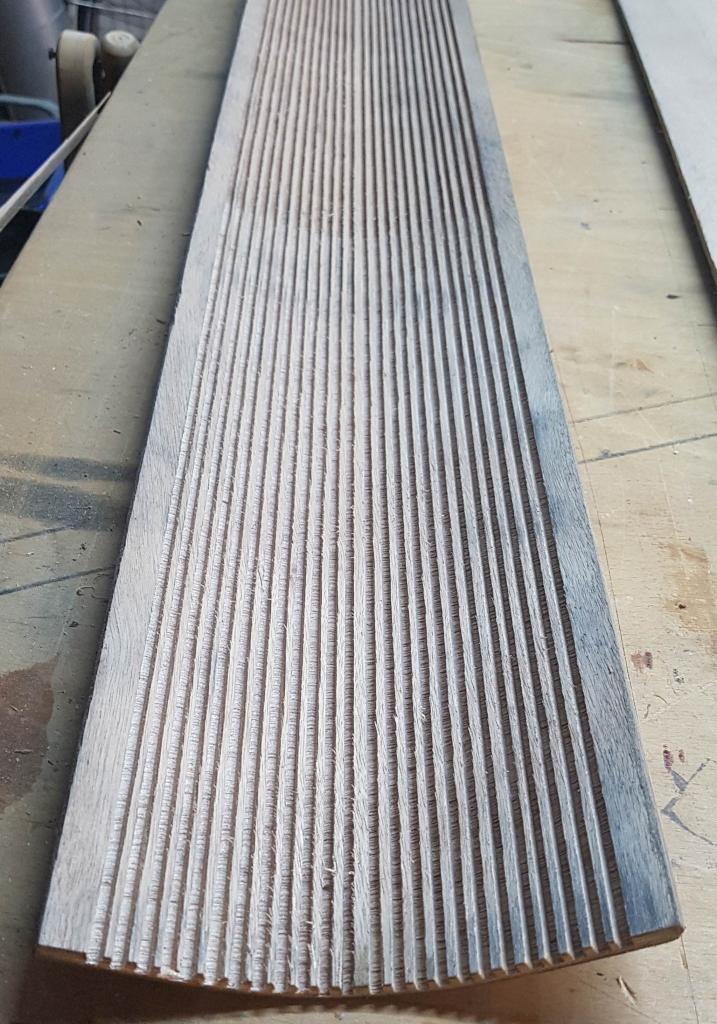

De zaagsneden opgevuld met ingedikte epoxy, en weer in vorm geklemd op de mal, morgen het eindresultaat

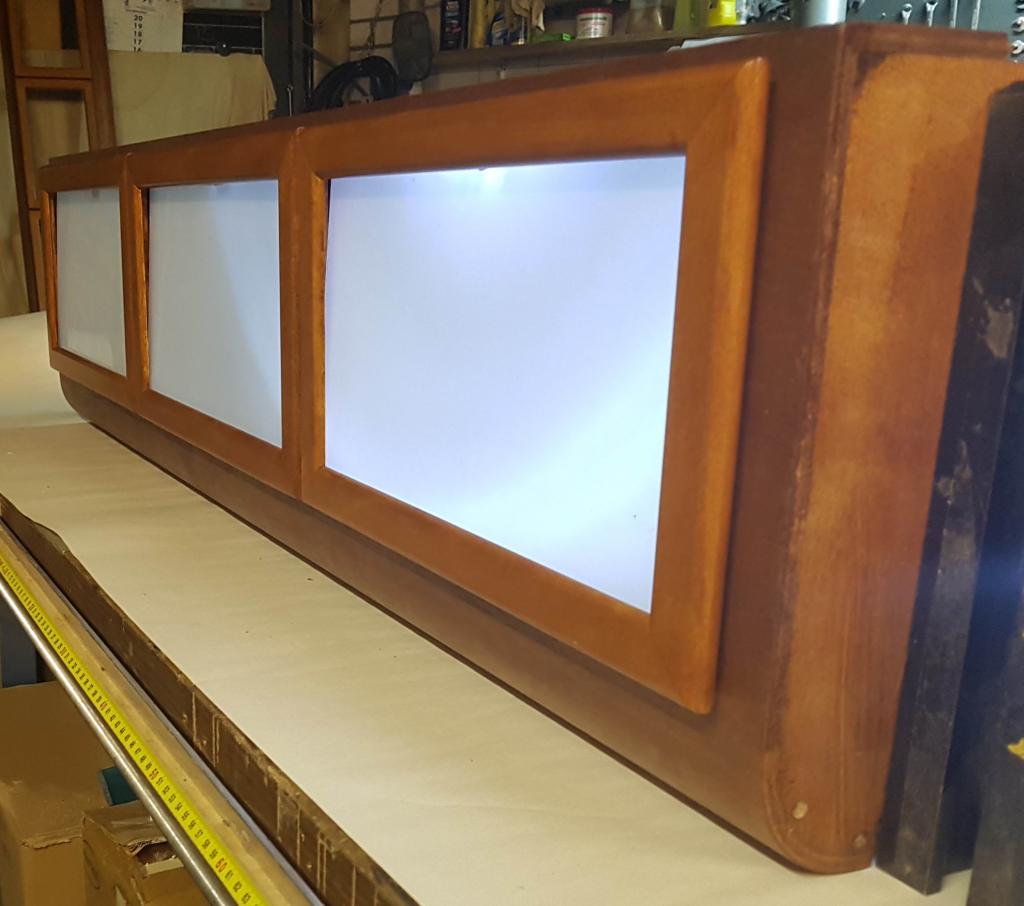

Ook de slotjes van de BB kast gemonteerd, ff voor het idee een lamp er achter gelegd, er komen ledjes in de kasten.
"raampjes" zitten er nog los in, na montage van de kast, tussenschotten en bodemplaat en als de rest van het interieur klaar is komen de deurtjes er definitief in.

Prachtig vakmanschap hoor.
Het melkglas is dan misschien niet mijn smaak, maar inspirerend hoe je dit hebt aangepakt.

Thanxx. Zou idd ook niet mijn eerste keuze zijn. Bedoeling was dichte deurtjes. Maar dit lost ook een verlichtings probleem op. Lamp aan plafond is bv probleem ivm je kop stoten

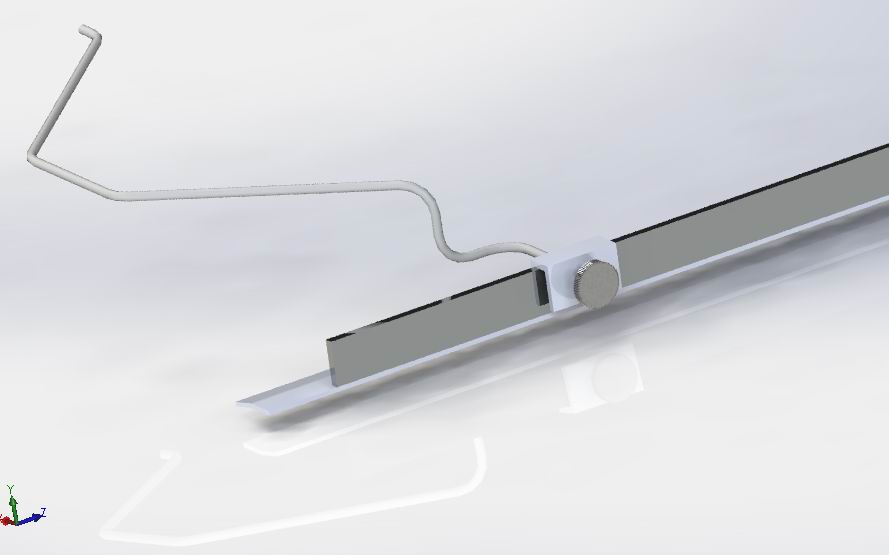

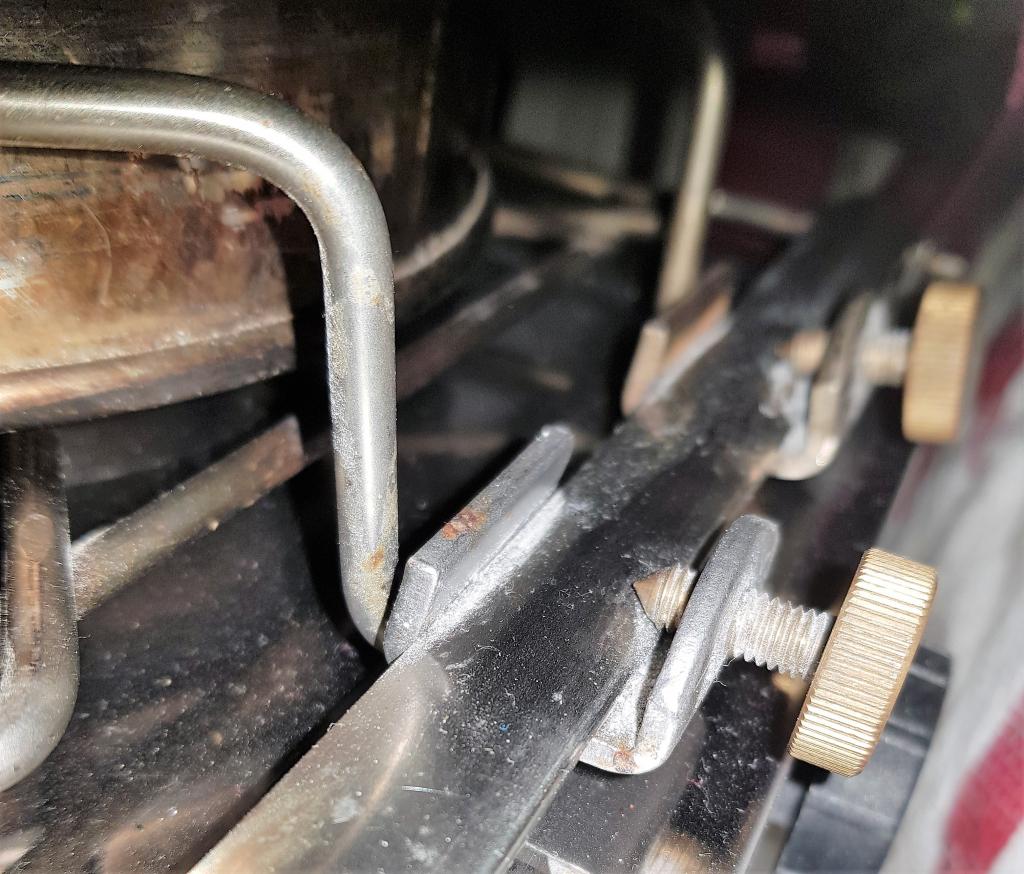

Kon het niet laten ......

Hij gaat inmiddels wel heel erg lijken op de originele Origo klem

Klopt

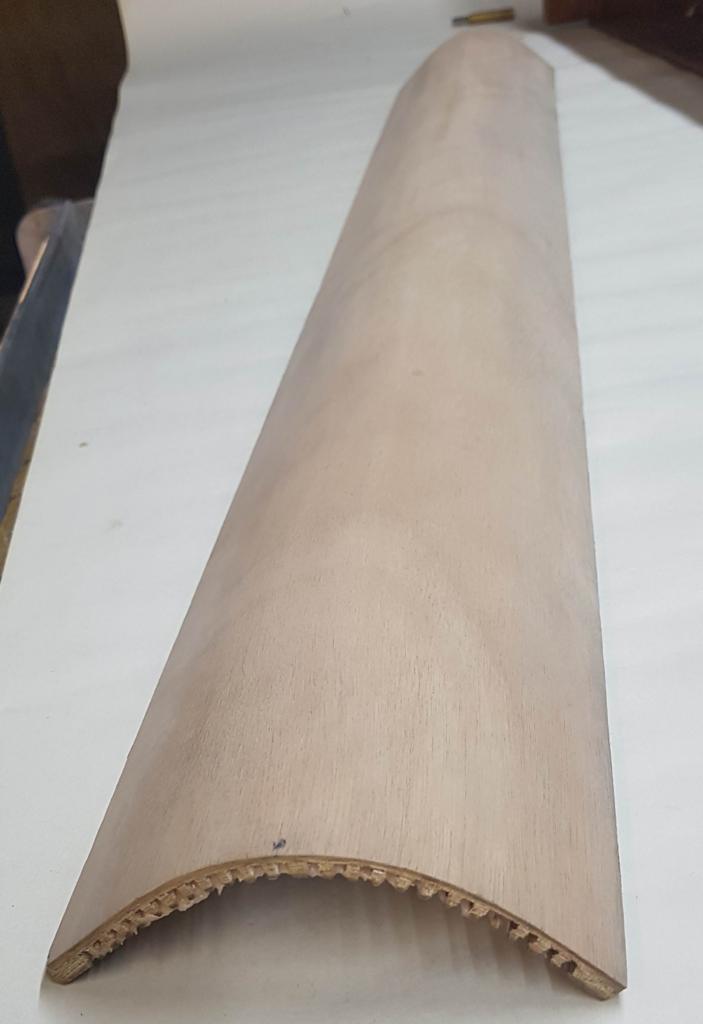

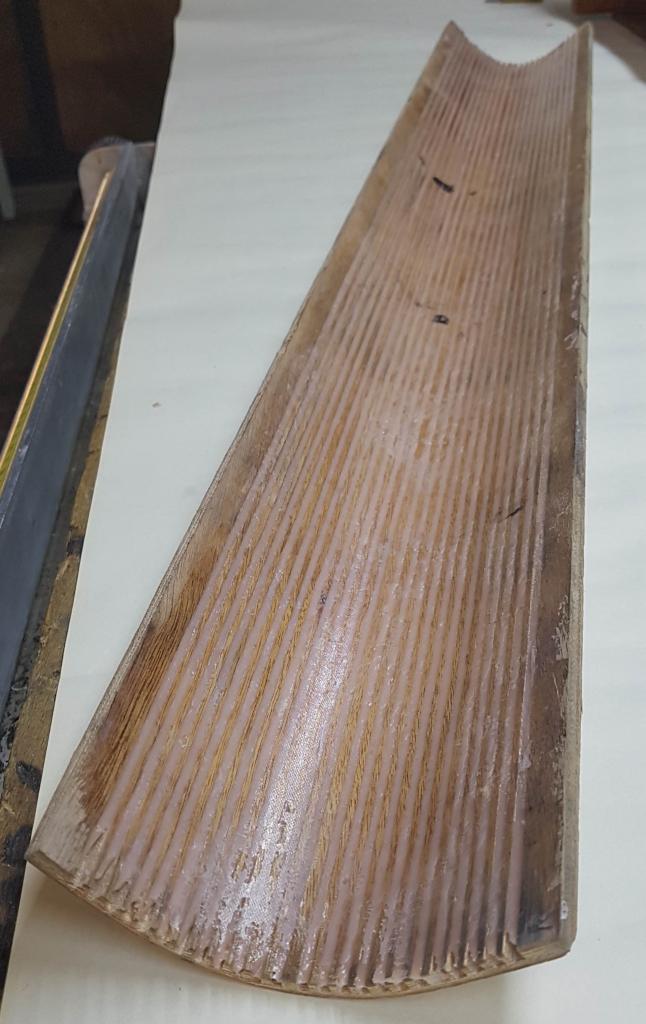

Net het gebogen stuk multiplex gelost, erg tevreden met het resultaat !

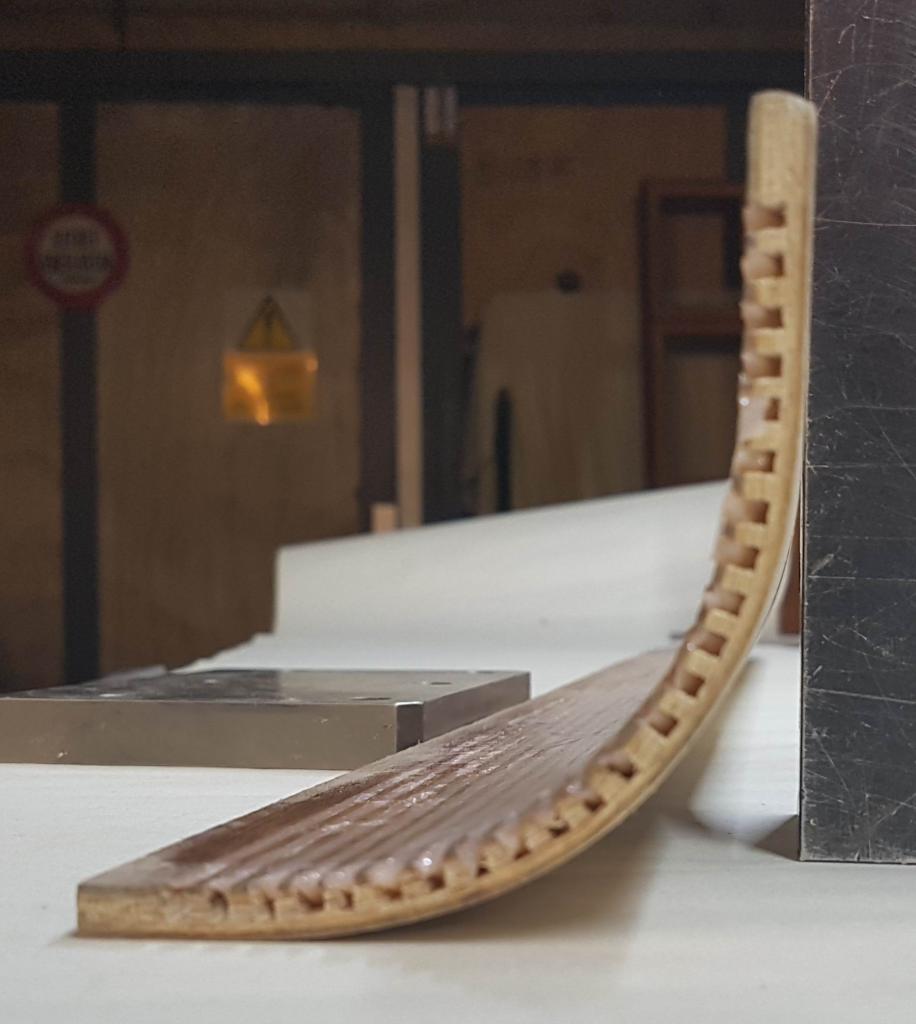

en nog redelijk haaks ook !

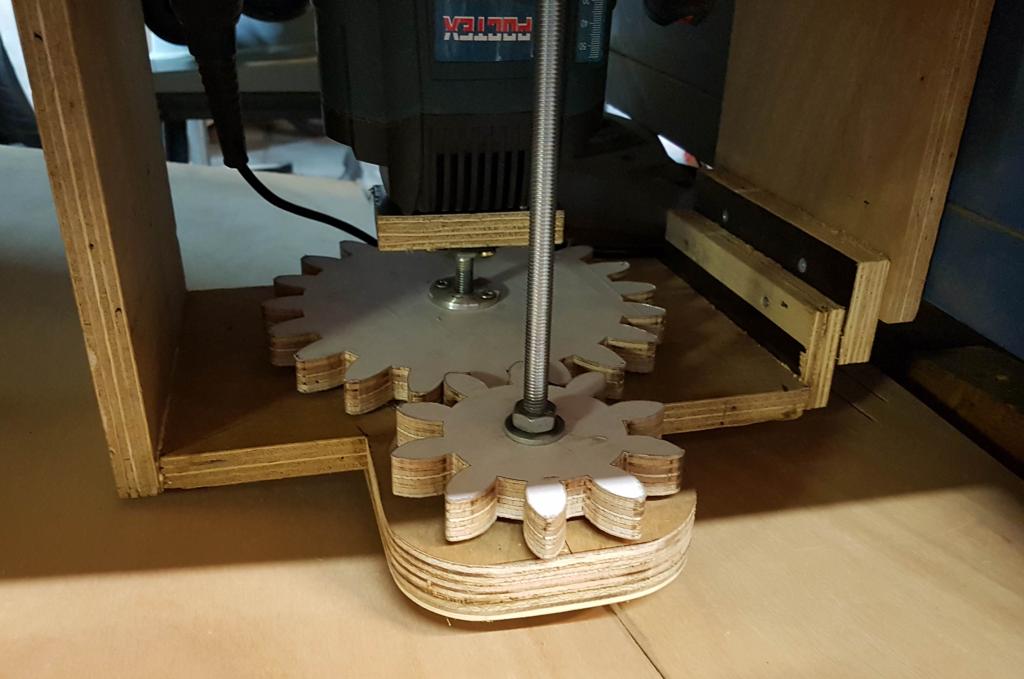

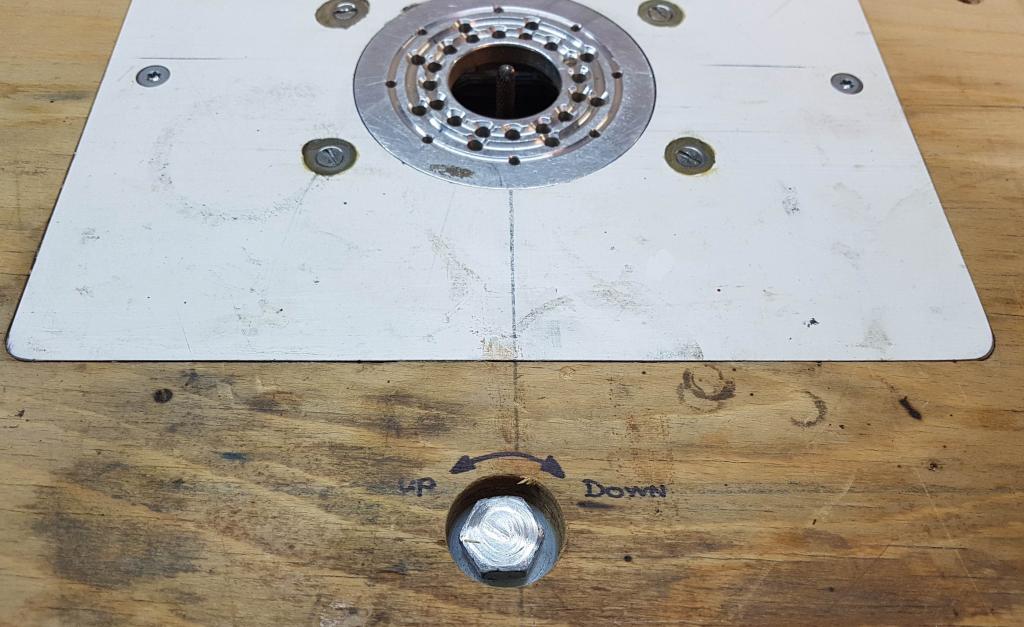

Weer een vinkje op mijn verlanglijstje, ik kan nu de frees van boven af op hoogte draaien, geen gekruip meer

Wow.

Dit begint een aardig recursief project te worden ... Met een frees tandwielen frezen om de tandwielfrees in hoogteverstelbaar te maken.

Desalniettemin, gaaf!

Thanxx !

Heel erg mooi bedacht en uitgevoerd!!
Maar waarom niet gewoon op - neer?

Thanxx.......

Goeie, weet ik niet, waarschijnlijk door mijn werk, alle docu in het engels ...
