In deze sectie horen alleen topics welke een project beschrijven. Hiervoor gelden bijzondere regels. De beschrijving van het project staat centraal, reacties van zowel de Topic Starter (TS) als andere leden zijn alleen toegestaan indien deze rechtstreeks betrekking hebben op de projectinhoud. Zie ook de forumregels die hierop van toepassing zijn.

Onderwerp: Defender 27 opknappen

Defender 27 opknappen 20 sept 2015 20:17 #664652

  • HPV
  • HPV's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6152
ik begrijp dat je de kurkstroken uit platen zaagt, maar zou je dan ook een plaat kunnen nemen en de kitnaden in model in de passende plaat kunnen fraisen? zodat je geen losse stroken naast elkaar hoeft te bevestigen? zou dat makkelijker werken of juist lastiger met fraisen?
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 20 sept 2015 20:23 #664655

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Heb ik gedaan bij de plaat voor het luik, maar is een heel precies werkje ! een keer uitschieten en je hebt een onbruikbare plaat. ben daarna over gegaan tot het snijden van stroken ( stanlymes) en daarna een uitsparing 4 x 4 uitfrezen met de boven frees.
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 20 sept 2015 20:28 #664658

DICER schreef :
Explain :)

Op de kuipbanken moet ik dan 5 a 6 stukken maken met 4 latjes dan. Op de kuipluiken naw rondom, twee stuks. En om het af te maken een opstap uit drie stukjes. Denk dat het er wat druk van wordt.

Zat meer hier aan te denken, in kurk

Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 20 sept 2015 20:33 #664662

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Ik ga de latjes alleen aan de voorkant doen, waar je bij het varen je voeten tegenaan zet.
Niet rondom, dat is niet nodig.
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 13 feb 2016 17:25 #705417

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Vandaag weer naar de boot geweest, eindelijk :)
Begonnen met schoonmaken, van achter af naar voren.

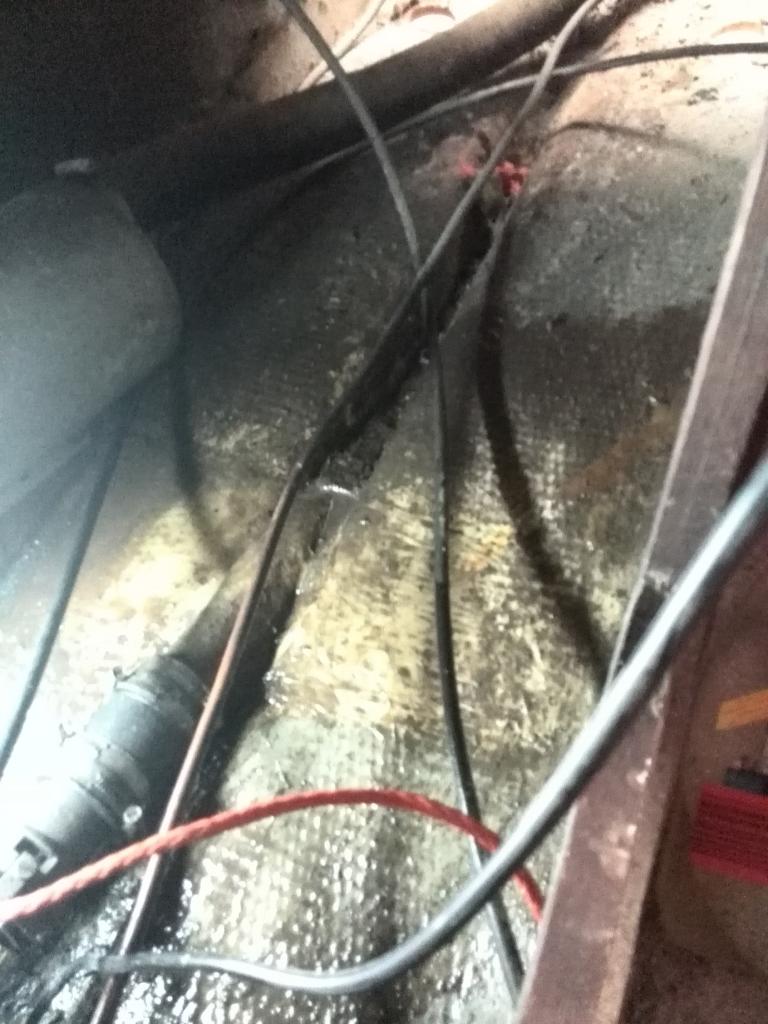

Eerst de motorruimte, waar de schroefas ingelamineerd zit was helemaal dichtgeslibd met allerlei troep, ik kwam van alles tegen incl. wat bouten en moeren :ohmy:
Mijn grote vrienden hierin waren een oude afwasborstel en.......jawel DASTY ! wat een geweldig spul is dat toch :)

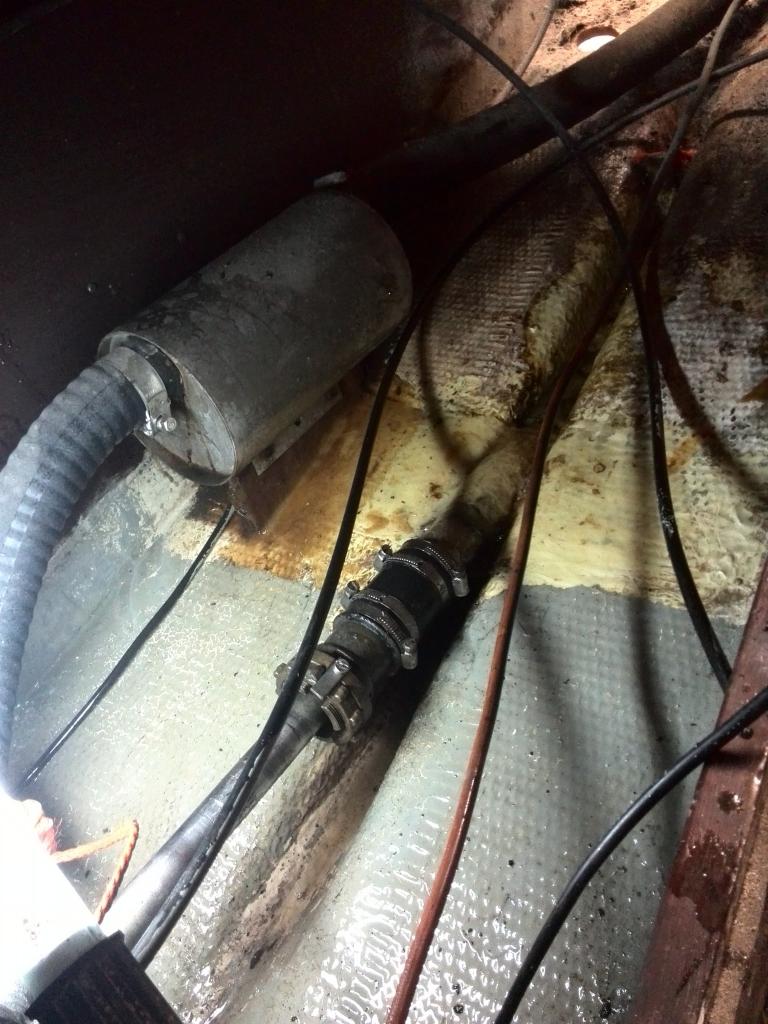

Foto's voor en na





Ook de maten genomen om de mal te kunnen gaan maken voor de console voor de instrumenten boven de garage.
We zijn weer op weg :) :) :)
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 13 feb 2016 20:16 #705459

Leuk te zien dat je weer verder gaat...
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 13 feb 2016 20:53 #705465

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Thanxx, denk nu écht :laugh:
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Re:Defender 27 opknappen 13 feb 2016 21:44 #705475

  • Woody130
  • Woody130's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1430
Eindelijk weer leven in de brouwerij
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 14 feb 2016 13:48 #705621

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Zo, mal staat op "papier" nu nog in het eggie :)
Mal ga ik maken van pu schuim.

Randje aan de voorkant lijkt wat dun, maar het laminaat komt er overheen, dus is eigenlijk de binnenkant van het randje.
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Laatst bewerkt: 14 feb 2016 13:50 door DICER.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 16 feb 2016 22:04 #706453

Mooi om te zien dat je weer aan de gang bent Dice.
Ik verheug me nu al op alle inventieve oplossingen die je nu weer gaat bedenken.

Laatst bewerkt: 16 feb 2016 22:13 door Dennis245. Reden: toevoeging
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 28 feb 2016 13:48 #710192

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Zo, weer even een update, het blok pu schuim is verlijmd, en inmiddels de plannen voor de vorm van de console gewijzigd.
Ik realiseerde me bij het maken van het blok dat het wel een heeeel groot gevaarte zou wordend :laugh:
Dus maar een beetje afgeslankt, hij was in eerste instantie zo groot om ook een tablet te kunnen huisvesten, maar ook ivm diefstal komt deze nu apart op een wegneembare steun aan de zijkant.
Dus nu wordt hij ipv over de hele breedte van het kajuit dak, alleen boven de garage.

Het blok schuim...

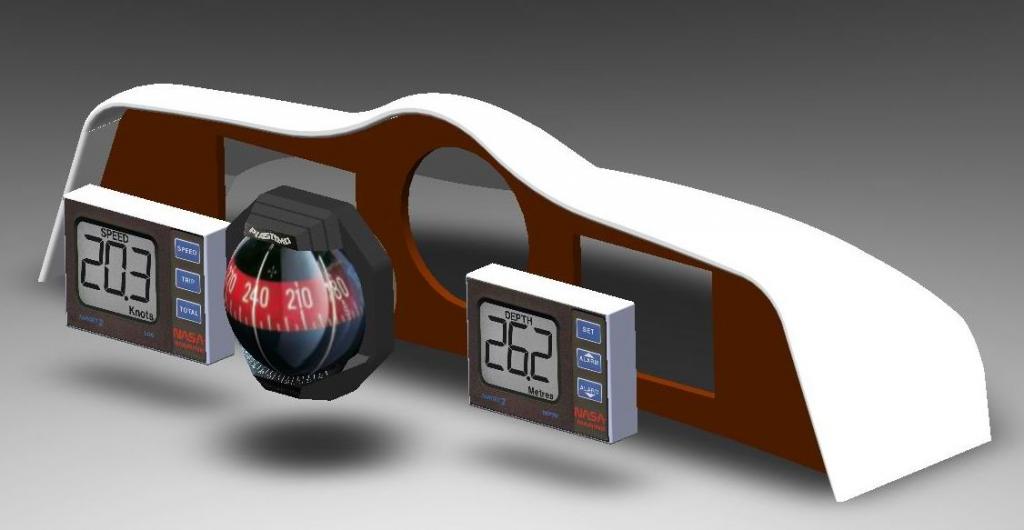

En het nieuwe ontwerp...

Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Laatst bewerkt: 28 feb 2016 13:53 door DICER.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 28 feb 2016 14:12 #710201

Erg fraai! Ben benieuwd naar het eindresultaat, maar gezien de rest van jouw projecten zal het wel weer een mooi staaltje werk worden.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 28 feb 2016 14:39 #710210

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Hoop het wel, ga weer mijn best doen :-)
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 17 mei 2016 18:46 #735987

DICER schreef :
Fabrikanten vergelijken de levensduur met dat van teak, maar dat is het "officiële"
kurk.
Wij kopen deze platen bij de leverancier, 60 x90 cm, harde persing, geschikt voor zwaar industrieel gebruik, maar ik zeg daarom niet dat het zo lang mee zal gaan ( teak ) maar ik heb met de leverancier hierover gepraat en hij zegt dat dit veel vaker met zeer goed resultaat is gebruikt, ook had hij over de levensduur bij goed onderhoud nog geen klachten gehad.
De prijs is daarentegen en hééél wat vriendelijker als de "echte" !
Exclusief kit ( over de datum van mijn werk mee ) schat ik ongeveer 300 euro voor het hele schip, incl. binnen.

Erg gaaf! Ik zit er ook aan te denken op de kuipbanken van mijn sloep. Ik had kurk op rol (ook voor industriegebruik) op het oog, maar weet niet of dat hard genoeg is. Hoe flexibel is de "harde persing" nog? En ligt het dek er inmiddels al op? Ben erg benieuwd! :woohoo: En zet je het daarna in de vernis? Heb ik ook wel eens over gelezen om het weerbestendiger te maken.

Keep up the good work!
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 09 juni 2016 15:07 #743710

  • Moutarde
  • Moutarde's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 49
Hi Dennis, ik struinde over het dhz forum en zag je werk aan de Defender 27 "Emanon". Bij die naam ging er er bij mij een belletje rinkelen. Om zeker te zijn heb ik je FB pagina ook bekeken en zag daar onomstotelijk bewijs (plexiglas dieseltank) dat dit de eerste polyester boot van mijn schoonvader is geweest. Al zijn boten, ook zijn huidige, heten "Emanon" (Noname). Hij heeft deze Defender casco gekocht in de vroege jaren '70 en zelf afgebouwd. Hij kan je e.e.a. nog vertellen indien nodig (zoals de teakstootlijst) maar omdat je boot helemaal kaal is heeft deze vrijwel geen geheimen meer scaht ik zo in. Succses anyway, en ik denk dat het mijn schoonvader verguld als hij zijn oude racer weer ziet varen.
Heeft een Beneteau Idylle 1050 | Doet graag dingen zelf | Handeld naar eer en geweten | Weet ook niet alles | Maakt soms fouten en hoopt er wijzer van te worden
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 11 juni 2016 01:35 #744097

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Leuk om te horen Moutarde ! Bij deze zijn jullie uitgenodigd voor een dagje op de Emanon, zodra ze weer in de vaart is !
( kan nog ff duren, we zijn niet zo snel :-)
Maar dat het gaat gebeuren is zeker ! een veel te mooi scheepje om verloren te laten gaan.
Vandaar dat er zo veel uurtjes aan besteed zijn, en gaan worden !!

Misschien kan je schoonvader ons helpen met wat meer gegevens over de boot, zoals bouwnummer ed.

Groet, Dennis
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 14 juli 2016 20:26 #752213

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Laatste tijd niet echt veel gedaan, maar we komen er wel ( uiteindelijk ) :)

Bijna de hele boot is nu kaal en schoon aan de binnenkant, behalve het voorste gedeelte het hele interieur er uit, romp afgeschuurd, schoongemaakt, vooral de motorruimte ( foto's volgen )
Nu moeten de kabelgoten ( buis ) ingelamineerd worden, zo ook de verschillende steunen voor banken, keuken, en kasten aan de zijkant, deze bleken allemaal verrot te zijn. plus dat de banken een zithoogte hadden van 30 cm, en dit willen wij graag naar 40cm plus de dikte van de kussens hebben.

Inmiddels is de console een heel eind gevorderd, verslag hier onder.

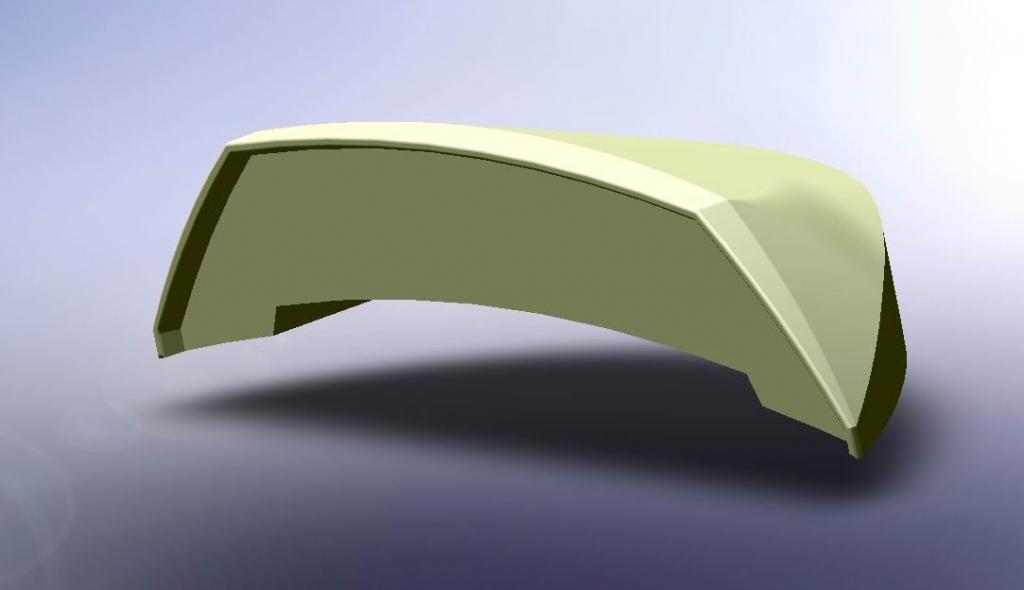

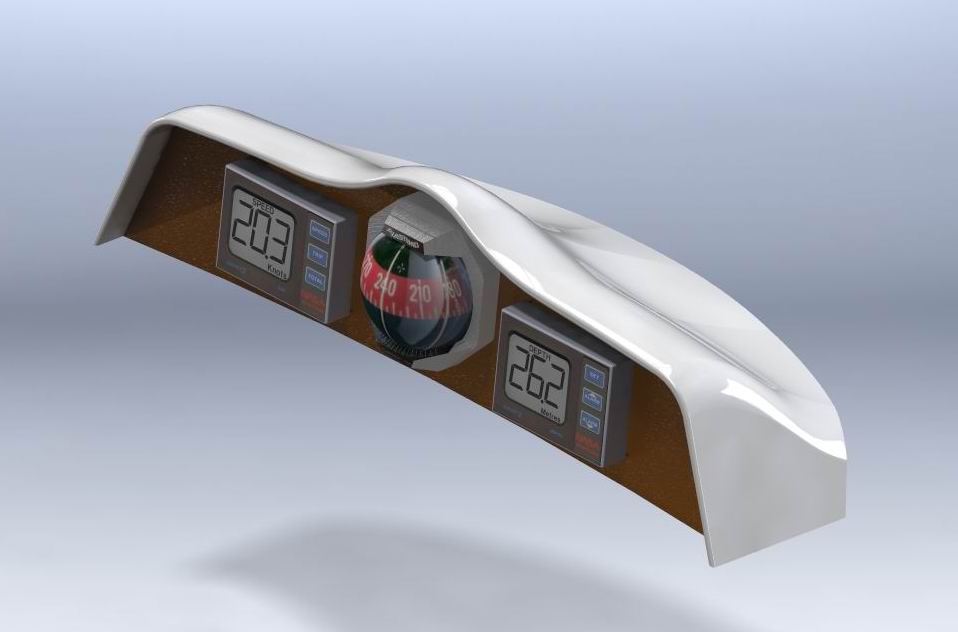

Het begint bij mij vaak met een tekening in solidworks,na een aantal wijzigingen, kwam dit er uit.



Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 14 juli 2016 20:32 #752216

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Ik heb de mallen van pu schuim gemaakt, geplamuurd met epoxy, nog een hele klus :)

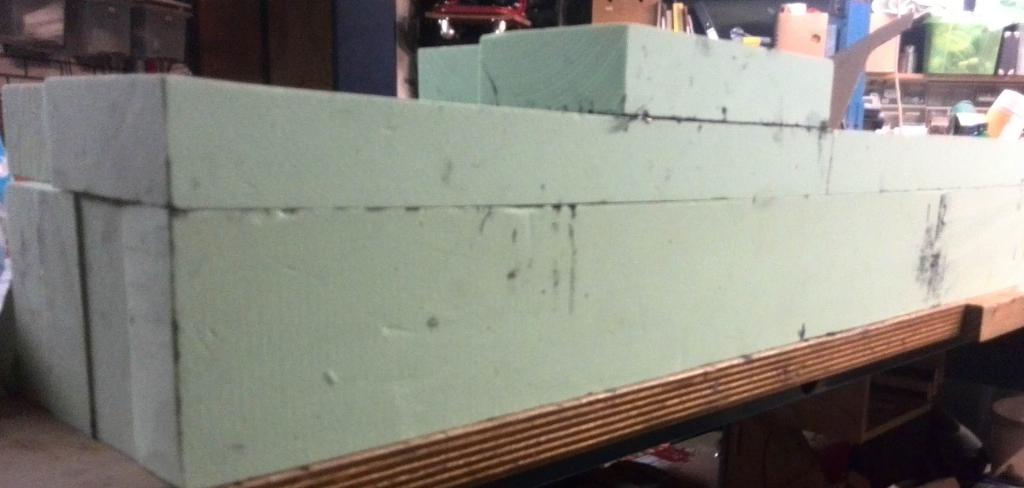

de blokken aan elkaar gelijmd

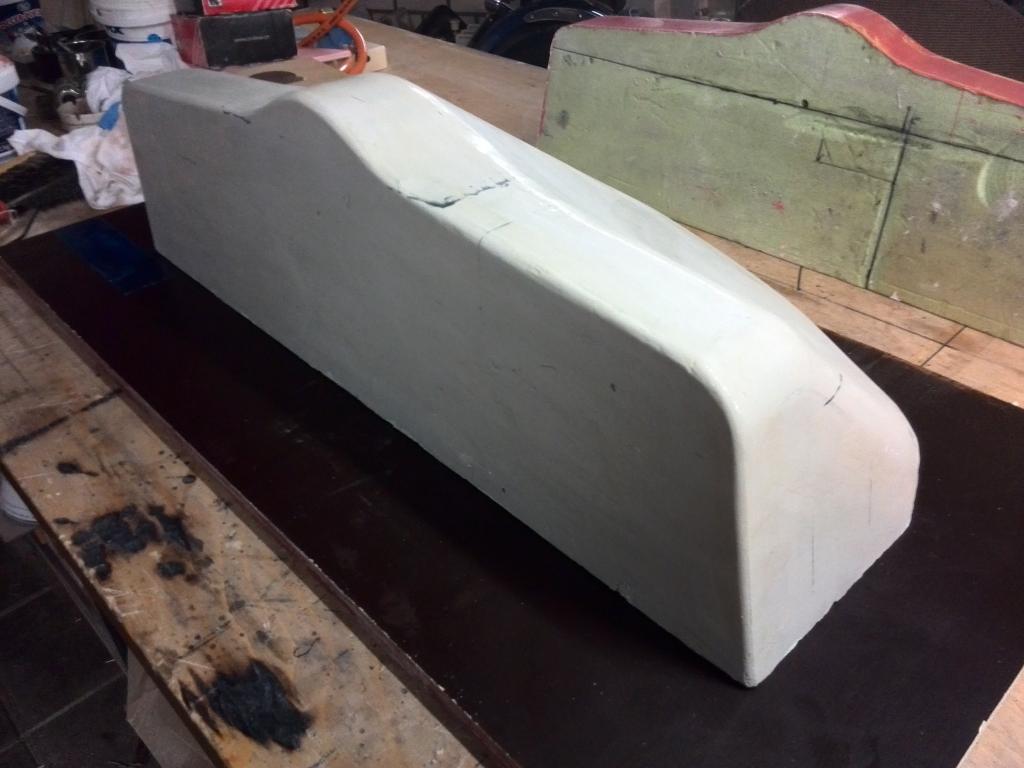

En in vorm geschuurd en geplamuurd
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Laatst bewerkt: 14 juli 2016 20:33 door DICER.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 14 juli 2016 20:39 #752217

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528

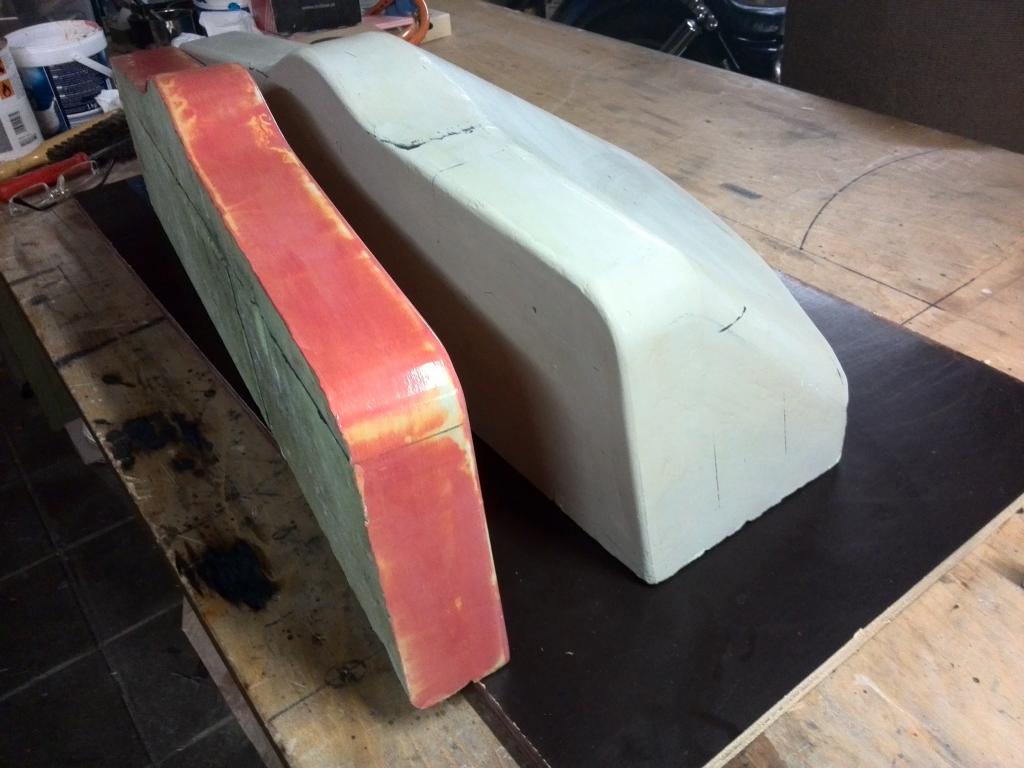

het voorste losse stuk is om een flens te kunnen maken om later het paneel voor de instrumenten op te kunnen schroeven.

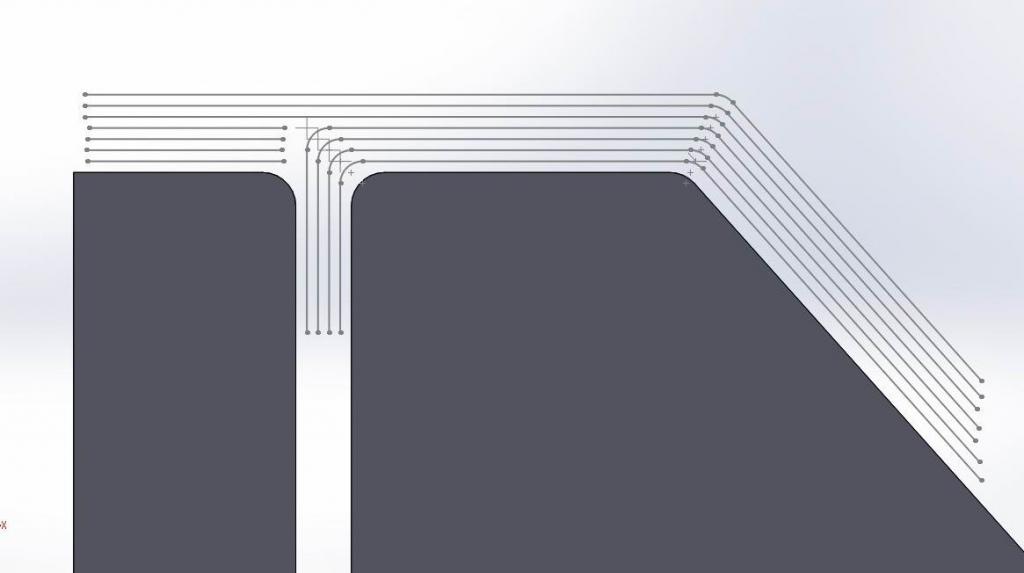

Schematisch weergegeven :

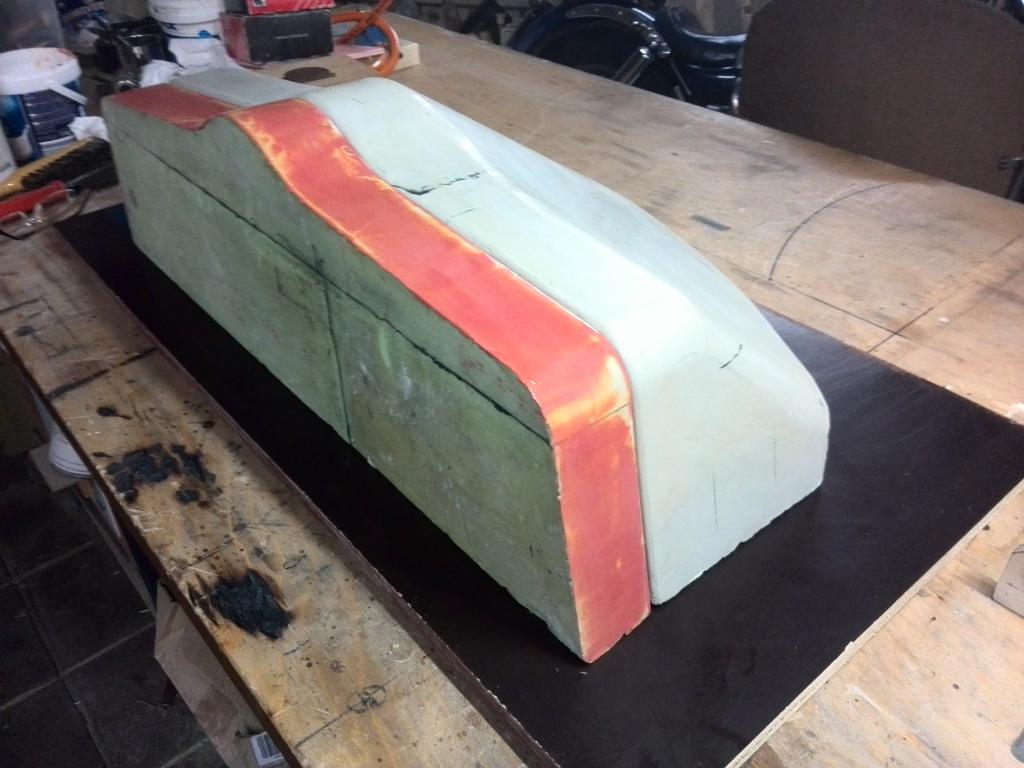

En zo ziet dat er dan uit.



Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 14 juli 2016 20:43 #752222

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528

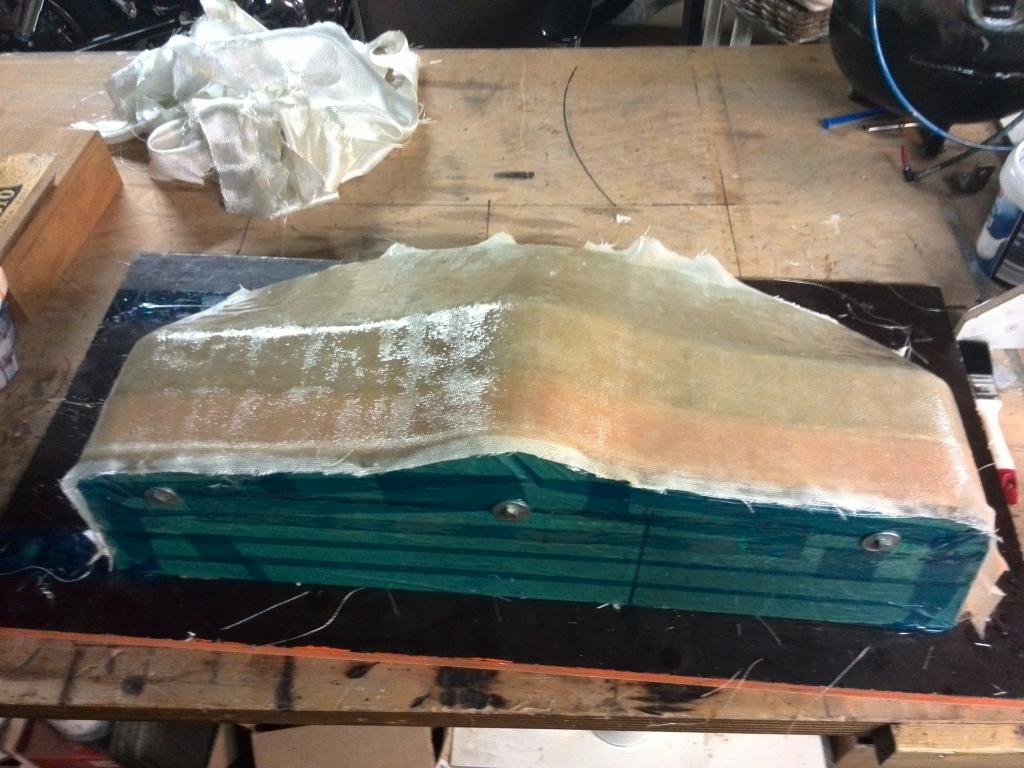

Na het lamineren..........

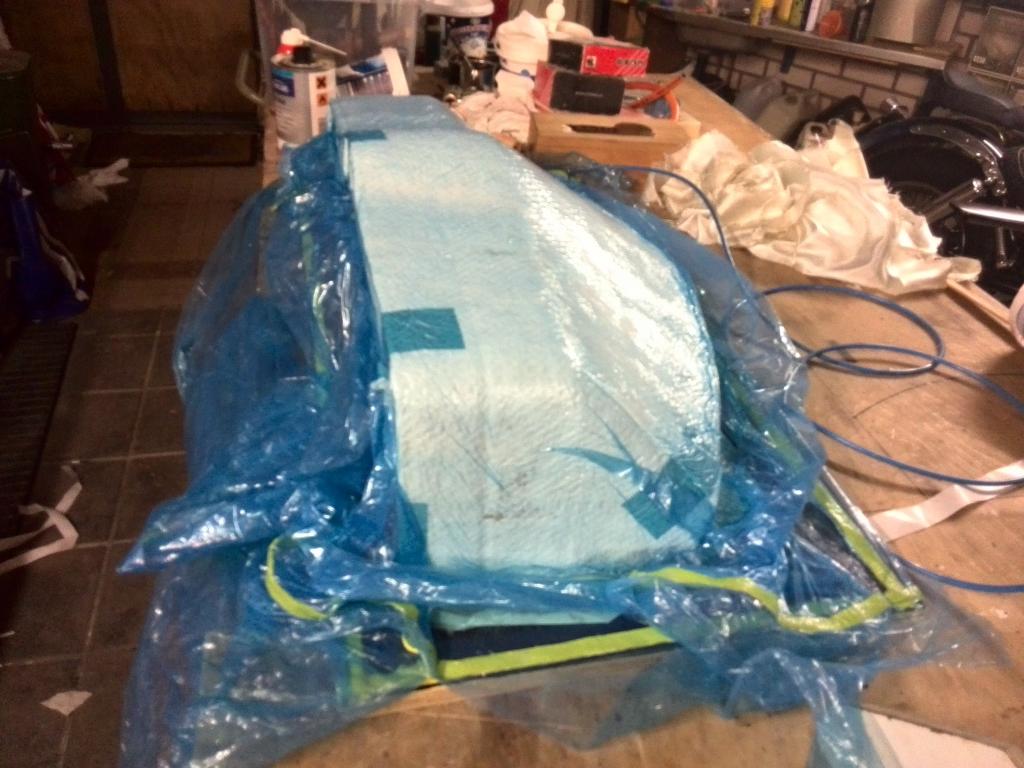

Inpakken en vacuüm er op.........

Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 14 juli 2016 21:06 #752239

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528

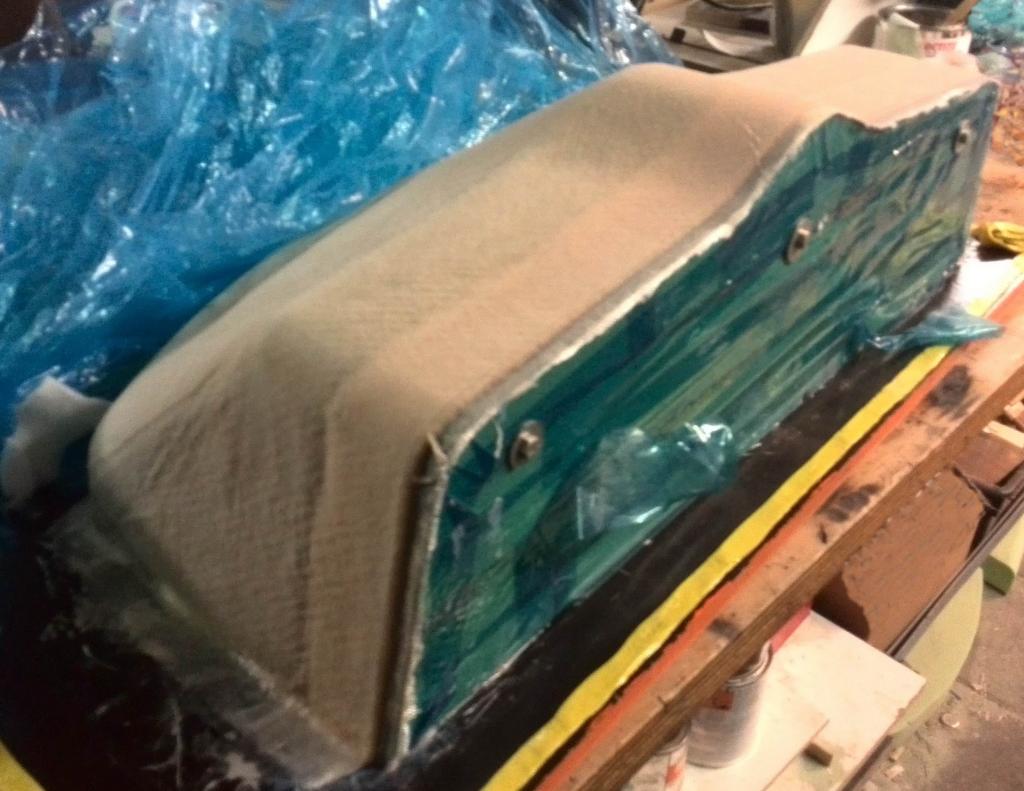

De volgende dag uitpakken ............

Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 14 juli 2016 21:07 #752240

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528

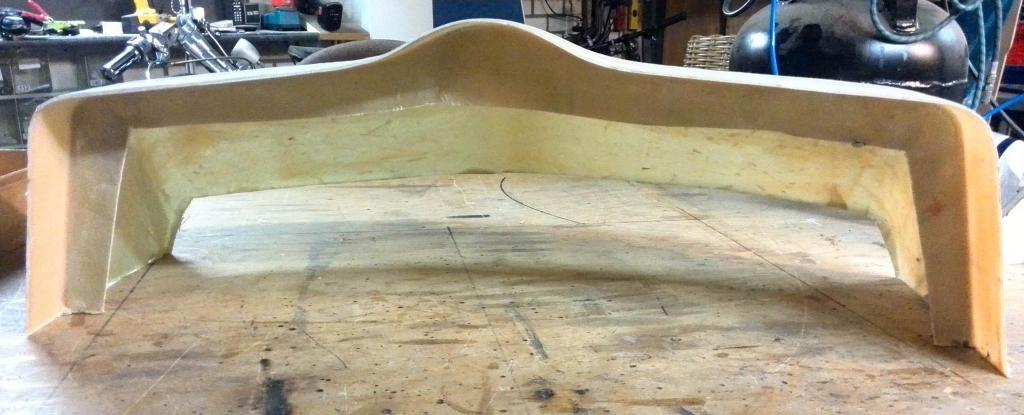

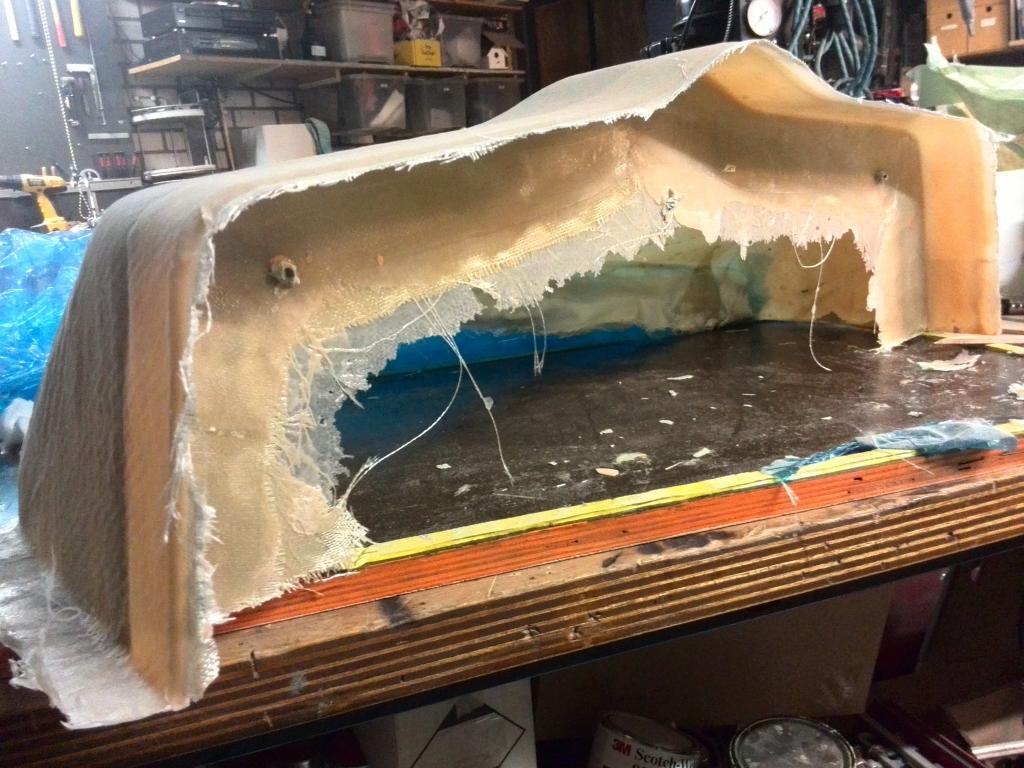

En van de mal halen.............

Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 14 juli 2016 21:17 #752243

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Daarna nog wat randjes grof afgewerkt, komend weekeind pas maken en op de boot plakken, waarvan uiteraard weer een verslag ! :)

Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Laatst bewerkt: 14 juli 2016 21:18 door DICER.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 14 juli 2016 21:19 #752244

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 14 juli 2016 21:20 #752245

  • Faran
  • Faran's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 14868
Als het echt goed moet...DICER! Weer een gaaf project. :)
