Onderwerp: Kajuitramen maken

Kajuitramen maken 10 mrt 2018 21:20 #924786

  • Noballast
  • Noballast's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8279

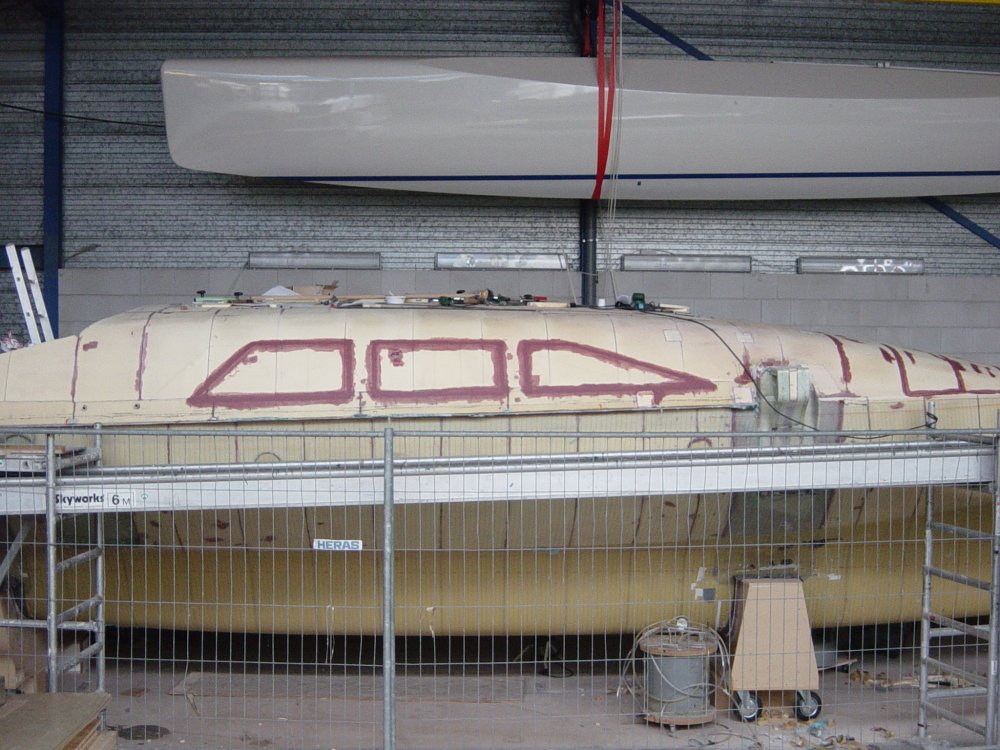

Het maken van de kajuitramen.

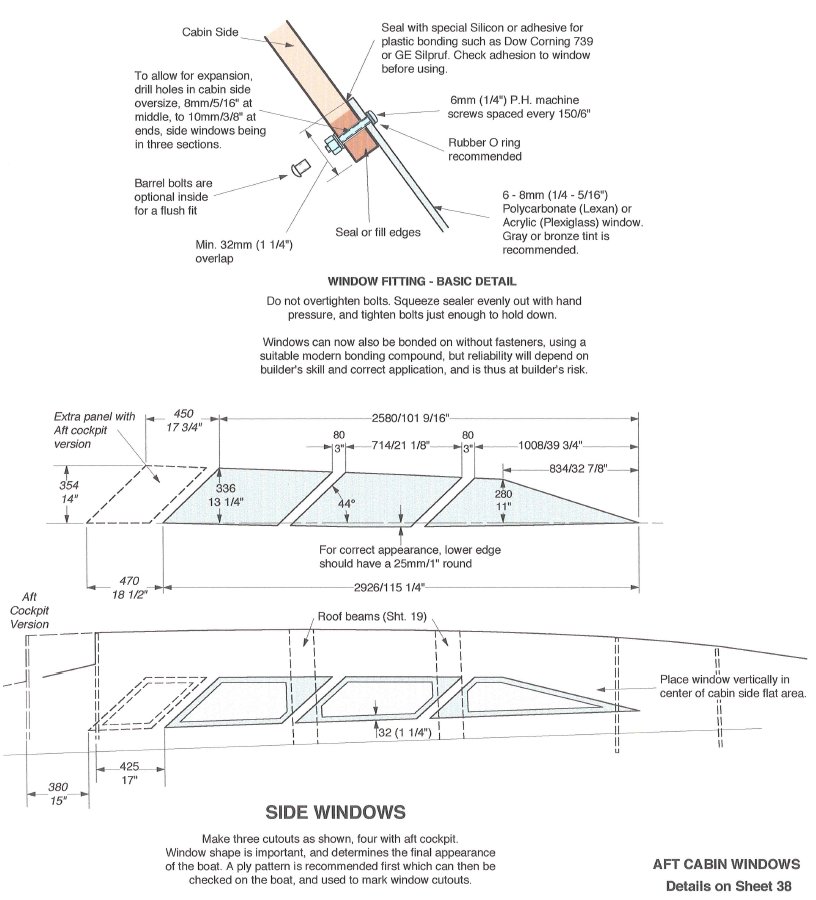

Bovenstaand de originele ontwerptekening waarbij de kajuitramen aan de buitenzijde van de kajuit worden geschroefd.

Dat wil ik niet. Ik vind de voorgestelde vorm ook niet mooi. Ik wil ramen in een sponning die vrijwel vlak komen te liggen met de buitenzijde en worden verlijmd in plaats van geschroefd. Dat is wel (heel) veel meer werk en het beperkt de vormgeving (ze dienen dan tussen de dakversterkingen te blijven).

Spanningsloos verlijmen betekent ook dat de ramen vooraf gebogen moeten worden. Met name in de hoogte is die gebogen vorm noodzakelijk. Dat sluit het gebruik van polycarbonaat al uit want dat kan in een gekleurde versie niet warm gebogen worden.

Het worden dus acrylaat ramen en dan in een dikte van 8 mm.

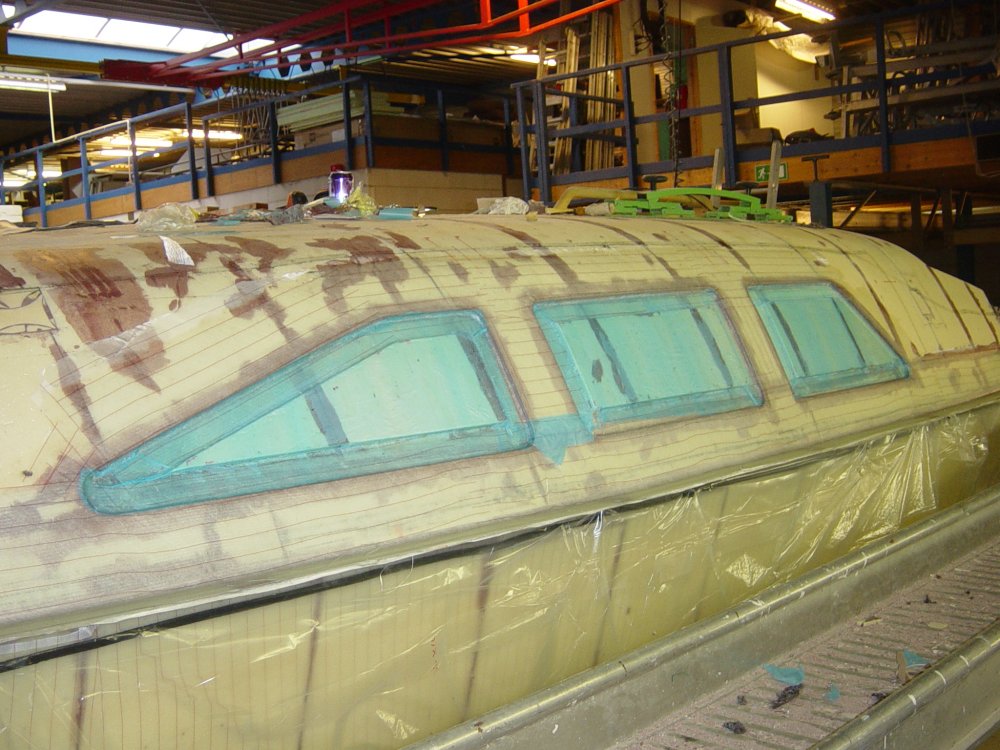

Als eerste moet ik dus de gebogen vorm van de ramen in een mal vast leggen. Daarvoor heb ik een strook schuim voorbereid, compleet met laminaat aan beide zijden en voorzien van de benodigde injectie materialen, die ik vervolgens op de buitenzijde van de kajuit met vacuüminfusie heb aangebracht.

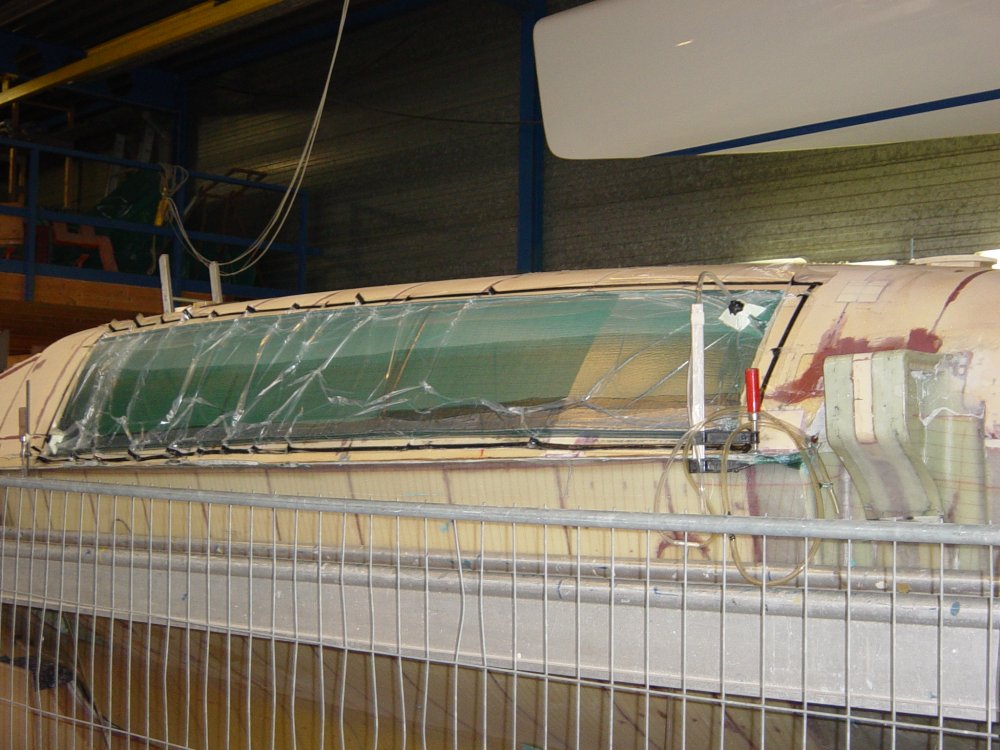

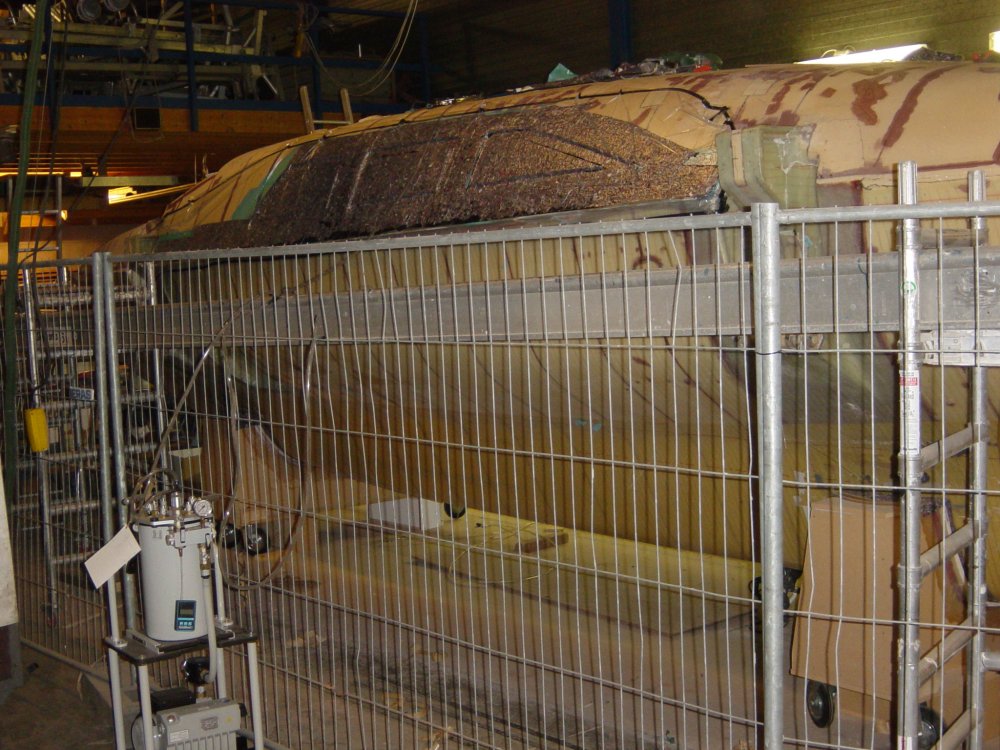

Hier is het infusie proces in werking. Het harsfront is op bovenstaande foto net over de helft.

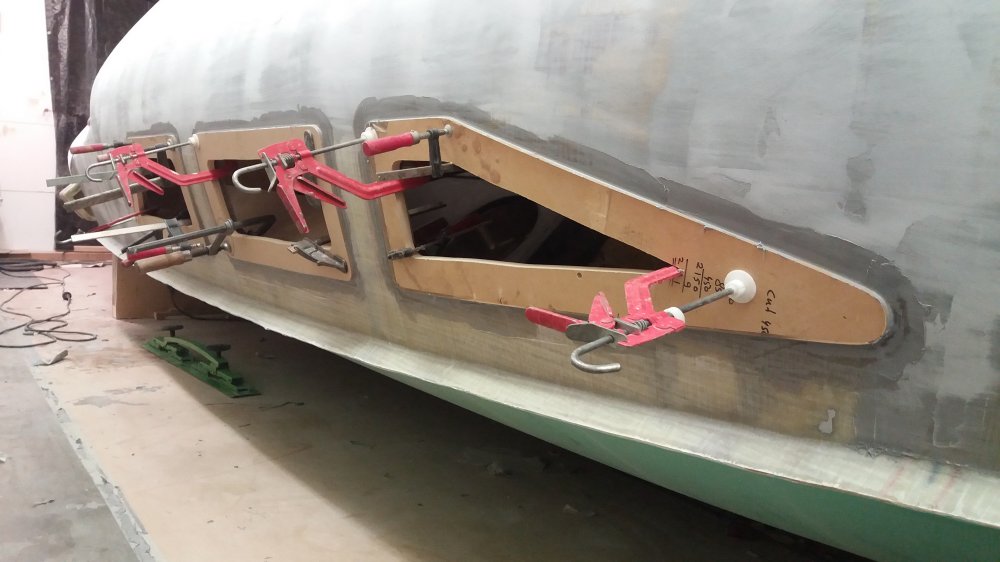

Na uitharding daarvan heb ik van stroken OSB-plaat een frame gemaakt en er op geplakt.


Vervolgens geplamuurd en geschilderd.


Bij het warm vervormen van acrylaat op de mal is het belangrijk dat de mal een glad oppervlak heeft. Oneffenheden kunnen zich anders in het acrylaat aftekenen. Daarom nog maar eens extra gepolijst (waarbij maar weer eens is gebleken dat ik geen poetser ben :(

Ik heb lang gedacht dat ik het warm vervormen van het acrylaat zelf zou gaan doen. Maar de klok tikt door en ik heb geen zin om nog extra tijd in een experiment te steken. Daarom heb ik het maken en buigen van de ramen toch maar uitbesteed aan de professional.
It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell

www.fram.nl
Laatst bewerkt: 10 mrt 2018 21:24 door Noballast.
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 10 mrt 2018 22:05 #924809

  • Noballast
  • Noballast's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8279

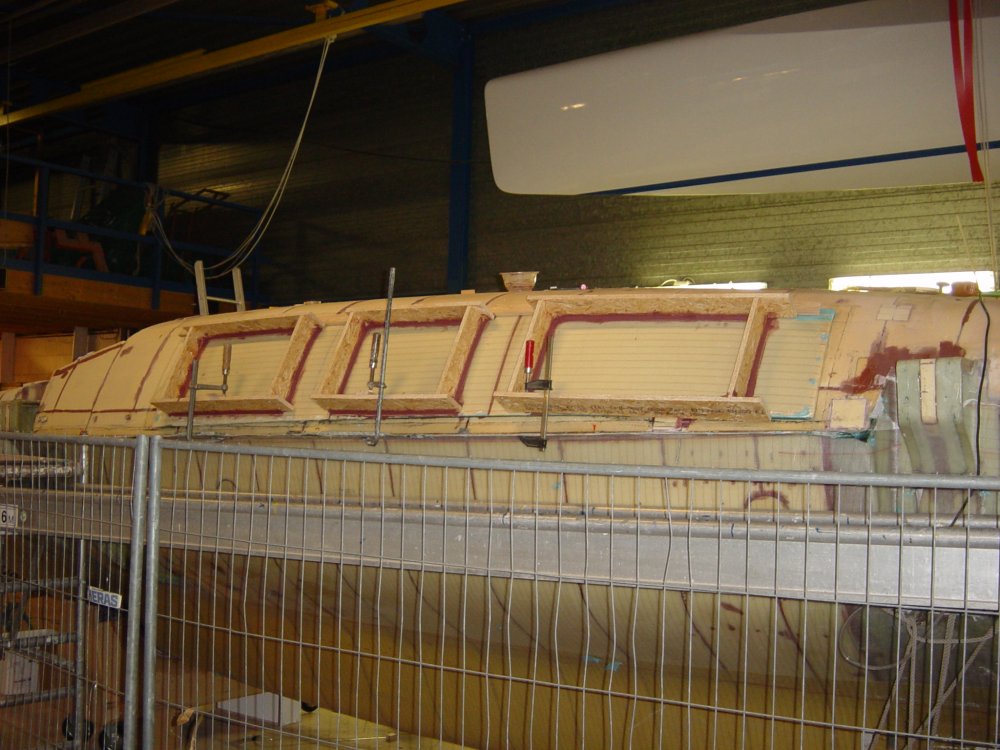

De definitieve vorm is bepaald en de contouren van de ramen zijn uitgefreesd en opnieuw gevuld met microballoons om een harde rand te krijgen.


Er is in dit stadium nog geen laminaat aanwezig. Eerst lamineer ik met de hand de raamsponning en verdere randafwerking waarna in een later stadium het complete romplaminaat daar overheen wordt geïnjecteerd.

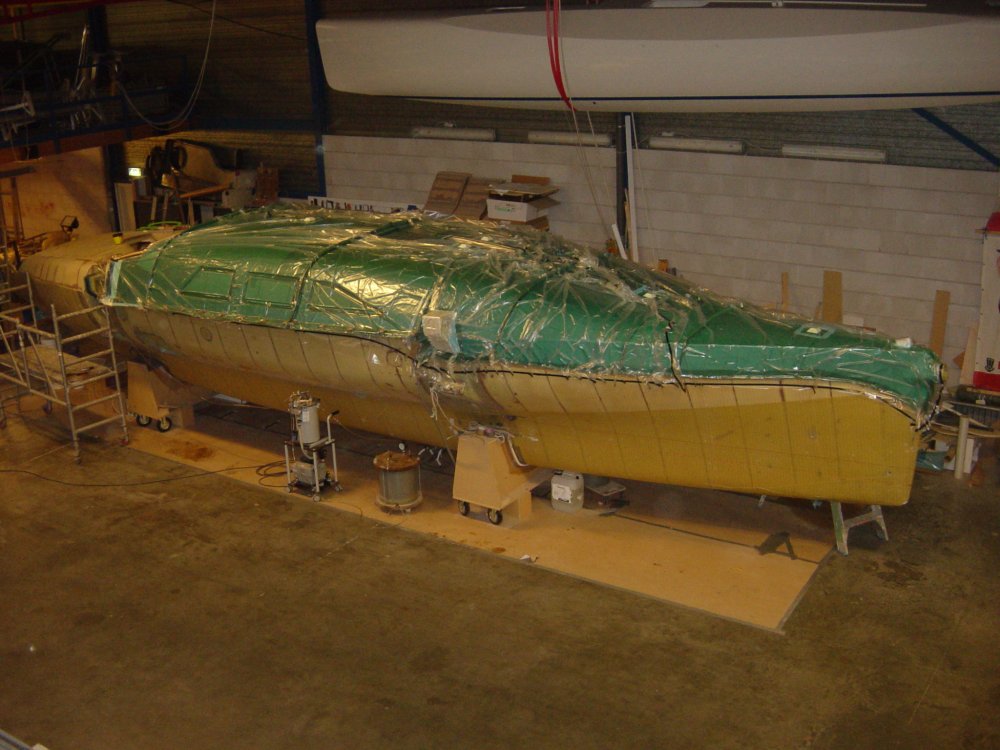

Daarna het handwerk nog eens optimaliseren in de vacuümzak zodat alles mooi strak om de randjes zit.


Dit is dan het resultaat. Het blauw is nog een restant releasefilm uit de vacuümzak. In dit stadium is de raamopening er nog steeds niet uitgezaagd. Dat is ook niet wenselijk omdat het romplaminaat er nog op geïnjecteerd moet worden en daarbij zijn gaten alleen maar lastig.


Nog een laatste plaatje waarbij nu ook het totale laminaat inclusief nog eens door de raamsponningen door middel van vacuüminjectie is aangebracht.
It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell

www.fram.nl
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 10 mrt 2018 22:37 #924819

  • Noballast
  • Noballast's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8279

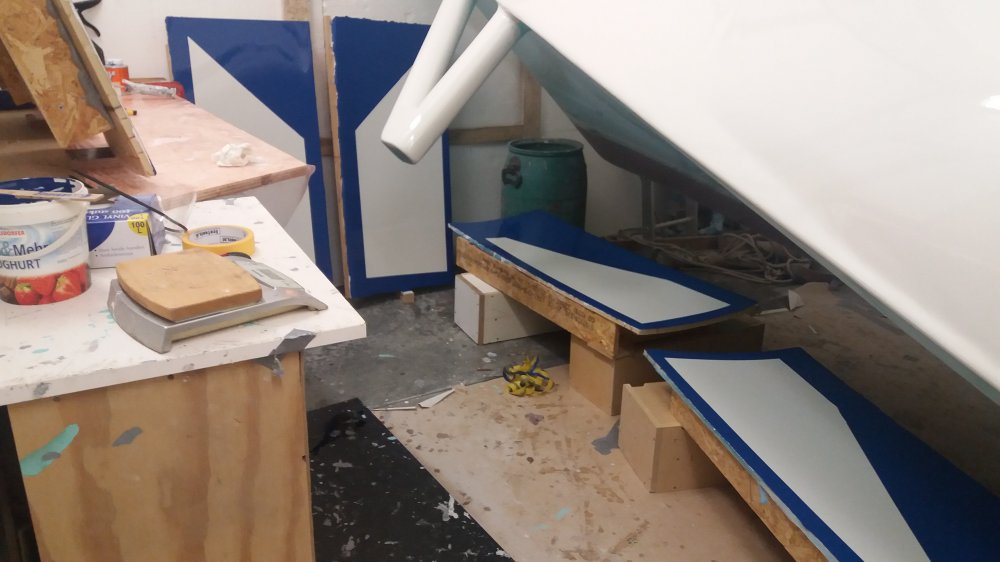

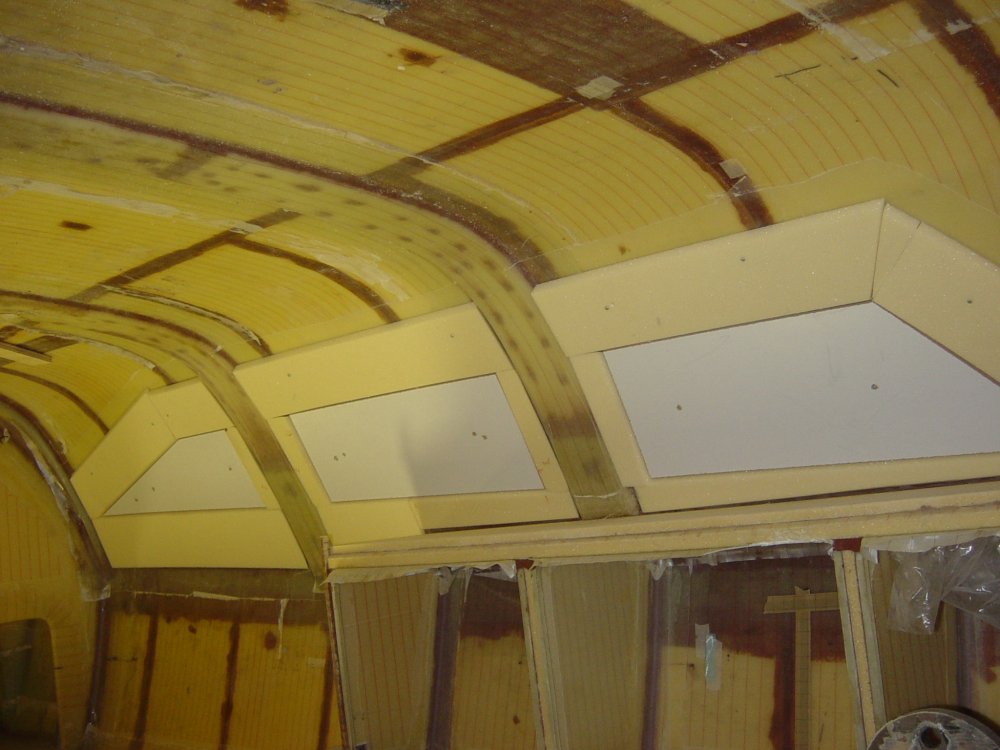

Aanbrengen van dubbelingen aan de binnenzijde om de achterkant van de raamsponning voldoende stevigheid te geven.


Ramen uitgezaagd en met A.C.Tion malletjes mooie ronde hoeken gemaakt.

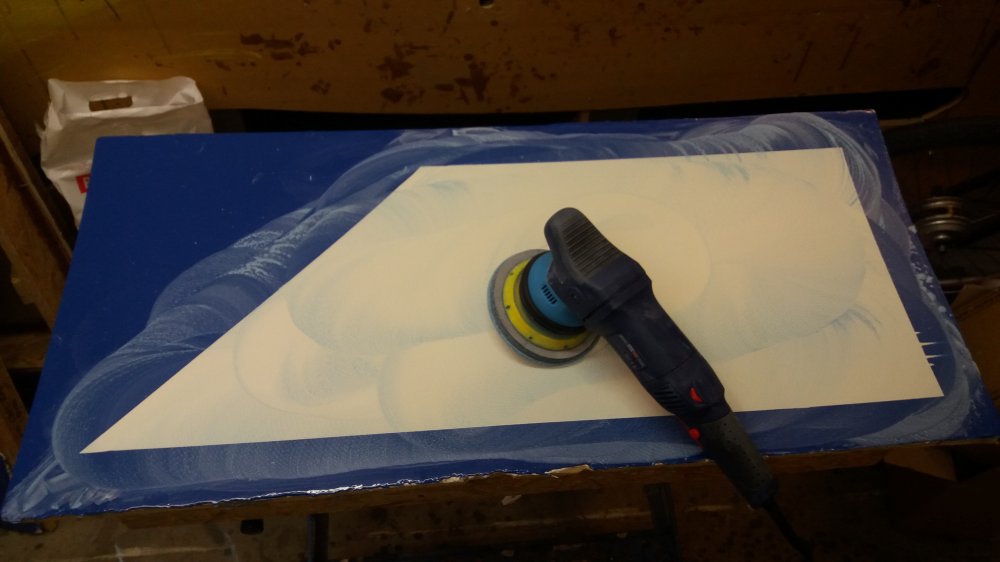

Het laminaat heeft een ronde rand nodig maar de afwerking van de gelijmde acrylaat ramen met kit vraagt juist weer om een scherpere hoek. Vandaar wordt op bovenstaande foto de afronding van de hoek weer met epoxy plamuur vlak getrokken.

Inmiddels is alles geschilderd en staat klaar om de ramen te monteren. Op basis van de goede referenties ga ik dat met VHB tape van 3M doen, wat overigens ook nog recent door Ian Farrier (RIP) is geadviseerd. Hij benoemd type 4941 of 5952 en dat is ook conform de documentatie van 3M. De dikte daarvan is 1,1mm. en dat vind ik dan weer erg dun in verhouding tot de 8mm acrylaat. Om deze reden kies ik voor het gelijkwaardig type 4991 die 2,3mm dik is. Overigens blijft de tape onzichtbaar omdat het acrylaat wordt voorzien van een zwarte primer rand. De randafdichting wordt een UV bestendige zwarte Bostic MSR kit.
It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell

www.fram.nl
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 10 mrt 2018 22:52 #924822

je bent weer erg druk geweest, maar je hebt ook weinig keus met een eind datum in het verschiet.
nogmaals bewondering en succes!
geen sponsor alhier
Laatst bewerkt: 10 mrt 2018 22:53 door helmsman 38.
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 14 mrt 2018 17:26 #925879

  • Noballast
  • Noballast's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8279

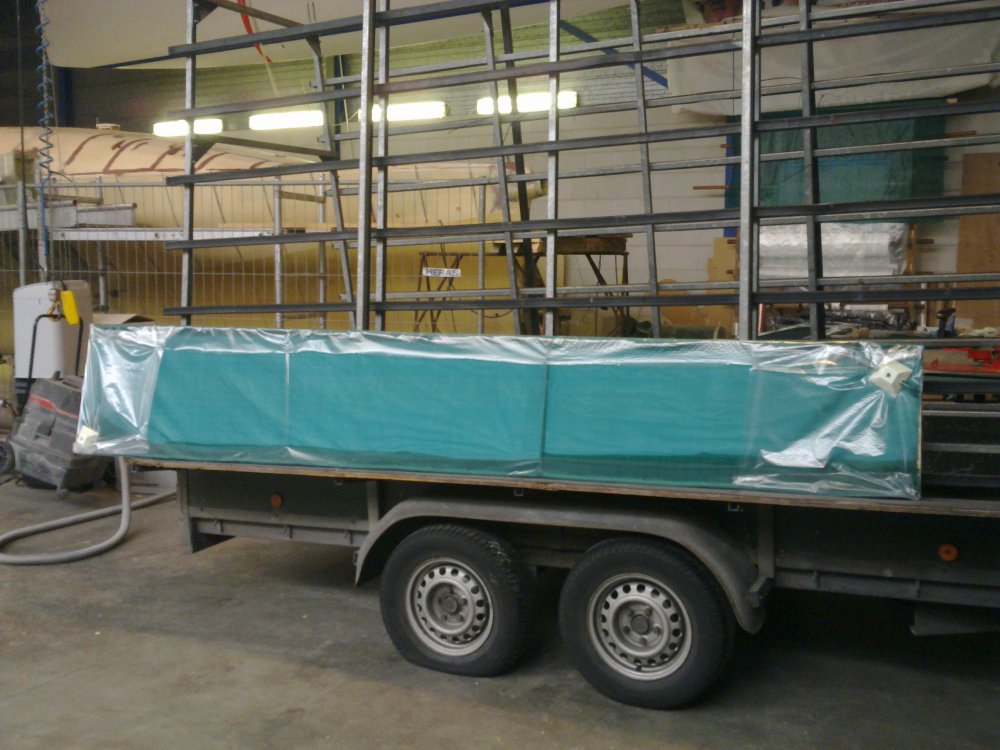

Vanavond de ramen opgehaald. Dubbel gekromt kon niet wachten om gelijk ook te passen. Ziet er heel mooi uit en past super. Heb weer wat te doen dit weekend.



It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell

www.fram.nl
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 14 mrt 2018 19:20 #925920

Poe he! Sjiek hoor
Schippert met de Windfall, Hurley 800
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 14 mrt 2018 21:22 #925961

  • Noballast
  • Noballast's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8279
Ja mooi hè. Te mooi, begin nu te twijfelen of ik het kitten wel zelf moet gaan doen :unsure:
It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell

www.fram.nl
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 14 mrt 2018 21:25 #925963

  • delaat72
  • delaat72's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2805
Noballast schreef :
Ja mooi hè. Te mooi, begin nu te twijfelen of ik het kitten wel zelf moet gaan doen :unsure:

Ik twijfel niet aan je kwaliteiten, maar (goed) kitten is toch een vak apart.
De beste psychiater?
Een dagje op het water!

Aloa 27sc "Mara"
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 14 mrt 2018 22:30 #925970

  • redshift
  • redshift's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2429
Goed afplakken en gewoon zelf doen, zou ik zeggen. Eventueel een oefenstukje proberen ergens.
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 15 mrt 2018 07:19 #926029

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8750
Als het klaar is kun je het.... ;)
"Doe hem een trekschuit
en als bonus de open zee"
J. Ceres jr.
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 15 mrt 2018 08:41 #926061

  • 3Noreen
  • 3Noreen's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6443
Je hebt de hele boot toch zelf gebouwd ? Nu opeens gaan twijfelen lijkt niet logisch. Net als bij vacuüm injectie zorgen dat je een aaneengesloten "front" houdt die alle lucht er uitdrukt. Verder afplakken en veel keukenrol om voortdurend je gereedschap schoon te houden. Zwart is erg zwart :blink: en vlekt goed.
I am a digitarian. I love to eat my own bytes. Big tech already does enough damage to our society.
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 15 mrt 2018 09:14 #926067

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8750
Verdere tips...even lekker warm maken die kit en een goede pomp. Das plezierig voor de stramme vingers maar vooral veel meer controle.
Die filetrandjes maak je toch ook? Das hetzelfde...bijna :)
"Doe hem een trekschuit
en als bonus de open zee"
J. Ceres jr.
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 15 mrt 2018 09:18 #926072

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13875
Goed kitten is goed afplakken. Verder zie de post van 3Noreen!
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 15 mrt 2018 09:36 #926076

  • FMJ
  • FMJ's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5176
Die kitrand is toch alleen maar cosmetisch? De VHB-tape houdt de boel wel waterdicht en zeewaardig. Is het dan niet het verstandigst om te wachten met kitten tot de druk van de ketel is? Dat rustig een keer te doen als de boot straks achter het huis ligt?
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 17 mrt 2018 20:45 #926759

  • Noballast
  • Noballast's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8279
Schroeven? Hoezo schroeven, dat dus nooit meer.


Nou dat plakken valt dus reuze mee, wat heet, 300% mee. Wat een makkelijk spul is dat, die VHB tape. De sponning is vrij breed dus heb ik 2 tapes naast elkaar geplakt. Met een paar stelblokjes heb ik een soort van geleiding gemaakt om de ruit op weg naar de tape te geleiden. Want vast is vast, het moet in één keer goed, schuiven is er niet meer bij. Om te voorkomen dat de ruit aan de bovenzijde te snel het tape opzoekt heb ik daar nog een overstekent stelplaatje met wat plakband vastgezet zodat de ruit niet uit zich zelf op de VHB tape kan vallen. Ruit er in scheppen onder tegen de VHB tape aan, stelplaatje boven weghalen, aandrukken en alle andere blokjes weghalen. Prachtig. Hier kan ik nou enthousiast van worden. Nou maar hopen dat het blijft zitten. Ik heb het met een rolletje aangedrukt en dat zou genoeg moeten zijn. Maar ja, aangezien ik vrij simpel er ook nog vacuum op kan zetten heb ik dat ook maar gedaan. Half uurtje extra werk maar volgens mij wel de moeite waard. In ieder geval goed voor de nachtrust. Batterij in de telefoon was op dus heb er geen foto van kunnen maken. Dat is voor de volgende keer. Voor nu heel erg happy met alvast dit resultaat :) (naad rondom moet nog gekit worden)





Het was weer een vruchtbare dag, met hulp van IlCigno die zich voor de rotklusjes heeft aangemeld. Timo, hardstikke bedankt weer.
It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell

www.fram.nl
Laatst bewerkt: 18 mrt 2018 07:07 door Noballast.
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 17 mrt 2018 20:56 #926761

  • dehler
  • dehler's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 3513
Zier er prachtig uit.
Alles wat je maakt daar is goed over nagedacht en complimenten hier voor.
VHB tape is voor mij iets waar ik nooit mee gewerkt heb en ben benieuwd na een 1 jaar hou het zich houd.
Mooi gedaan en zonde om alles het water in te gooien :P
Laatst bewerkt: 17 mrt 2018 21:08 door dehler.
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 17 mrt 2018 20:58 #926763

  • Frodoo
  • Frodoo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 408
Prachtig, van het begin tot het eind....

Wat voor primer heb je gebruikt voor de zwarte rand?
De vhb tape zit daar op vast, dus die primer moet goed hechten.
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 17 mrt 2018 21:14 #926766

  • Noballast
  • Noballast's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8279
Frodoo schreef :
Prachtig, van het begin tot het eind....

Wat voor primer heb je gebruikt voor de zwarte rand?
De vhb tape zit daar op vast, dus die primer moet goed hechten.

Ik heb geen idee. De ruiten zijn gemaakt door de bootruitenspecialist in Nieuwegein. Perfect gemaakt, ze zuigen er vrijwel spanningsloos in. Ze hadden daar al aan een paar woorden genoeg om te begrijpen hoe ik het wilde hebben. Voor elke ruit had ik twee mallen, één voor de maat (waarop ook de maat voor de zwarte rand stond aangegeven) en één voor de dubbele kromming. Voor hun eigen projecten gebruiken ze uiteraard dezelfde primer dus dat zal vast wel goed zitten. Overigens zijn de maatmallen nu ook digitaal opgesclagen.
It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell

www.fram.nl
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 17 mrt 2018 21:26 #926771

  • Noballast
  • Noballast's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8279
FMJ schreef :
Die kitrand is toch alleen maar cosmetisch? De VHB-tape houdt de boel wel waterdicht en zeewaardig. Is het dan niet het verstandigst om te wachten met kitten tot de druk van de ketel is? Dat rustig een keer te doen als de boot straks achter het huis ligt?

Dat dacht ik eigenlijk ook maar nu blijkt dat de kitrand niet alleen cosmetisch is maar zeker ook belangrijk voor de waterdichtheid. VHB is constructief en vervormd niet. Ik kan het niet zo netjes plakken dat het luchtdicht is. Dus ook niet waterdicht. Geleerd door de vacuumzak die er nu nog op zit.
It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell

www.fram.nl
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 17 mrt 2018 21:37 #926778

  • redshift
  • redshift's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2429
Wow. Dat ziet er echt schitterend uit!
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 18 mrt 2018 06:53 #926817

  • Noballast
  • Noballast's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8279
Vacuumzak, deze heeft de ramen flink zitten aandrukken vanacht.
Zal nu wel vast zitten ;)



Helaas niet veel bouwtijd vandaag vanwege andere verplichtingen.
It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell

www.fram.nl
Laatst bewerkt: 18 mrt 2018 06:57 door Noballast.
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 19 mrt 2018 19:22 #927549

  • Noballast
  • Noballast's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8279
Mijn hobby zal het nooit worden, dat kitten, maar het ging toch nog vrij vlot zo na het werk. Drie uurtjes voor 6 ramen.


Ik heb wel een goede kitspuit op accu geleend. Goed voor de strammer wordende handjes. En twee van mijn beste plamuurmessen. Die hebben al heel wat kluswerk en boten gezien. Stammen nog uit de gereedschapkist van de eerste klas MTS, 1970 zoiets. En groene Dreft natuurlijk.


Ramen afgeplakt met dunne rijst tape.


Vol gekit en afgemest met Dreft. Ik ben weer tevreden :)
It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell

www.fram.nl
Laatst bewerkt: 19 mrt 2018 20:48 door Noballast.
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 19 mrt 2018 19:23 #927551

you golden boy!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Schippert met de Windfall, Hurley 800
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 19 mrt 2018 20:11 #927578

  • redshift
  • redshift's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2429
Mooi! Erg strak geworden met die gebogen ramen zonder frame.
Alleen ingelogde leden kunnen reageren.

Kajuitramen maken 19 mrt 2018 20:38 #927590

  • Noballast
  • Noballast's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8279
Nou ik schrok toch nog even van die laatste foto, met dat ravelige randje aan de onderkant. Ben ff teruggelopen, zijn nog zeepsop belletjes. Pfff :silly:
It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell

www.fram.nl
Alleen ingelogde leden kunnen reageren.
