Onderwerp: Deur luik design gezocht (zelfbouw)

Hallo, ik heb besloten dat ik de gehele kajuit opbouw op mijn 7.5 meter lange boot, wil vervangen en groter te maken.

Momenteel is de ingang van de boot, een "deur" die je omhoog en eruit tilt, nadat je een luik boven de deur naar voren schuift. Dit is geen fijn systeem, want waar laat je de deur, en... Het schuif luik neemt extra ruimte op het dak in. Deze ruimte wil ik eigenlijk gebruiken voor een (groter) zonnepaneel. Zie bijlages van de huidige deur opening.

Ik kan geen goed kant en klaar design vinden of bedenken, dat ik zelf na kan maken. Bij voorkeur krijgt de boot ingang een echt setje deuren die open klappen. En het luik dat of naar opzij kan klappen, of als een dakraam zoals op een huis, omhoog kan klappen.

Wie o wie kan mij helpen aan (close-up) voorbeelden van zo'n design, zodat ik iets vergelijkbaars kan na maken?

*PS: ik verwacht niet dat de boot ooit golven over het dak heen geslagen krijgt, wel flinke stortregens. Ivm pittige capaciteit electronica aan boord, wil ik het water persé buiten houden.

deur in 2 delen zagen en een overlap rand maken op de bovenste.
is makkelijker opbergen.
en bij heavy water, kun je de onderste laten zitten

edit; het is geen deur maar nu 1 schot

Als je echt van plan bent om deze ex-zeilboot van een andere, grotere opbouw te voorzien, maak dan eerst eens een tekening of een dummy van triplex. Er zijngenoeg voorbeelden van kajuitingangen met deurtjes. Kijk maar eens bij de platbodems. Bedenk ook dat je veel ployester zult moeten zagen om een andere opbouw te kunnen maken. Dat is geen lolletje weet ik uit ervaring.

sy helios schreef :
Dat is inderdaad een oplossing voor de deur die groot is. Al had ik bij voorkeur het schot veranderd in een luik. (ik weet ook niet zeker of ik dit schot kan hergebruiken, wil de muur van de cabine 20 cm naar achteren brengen)

Maar ik zit dus het meest met het dak/luik deel.

jerry schreef :
-Een exacte tekening maken, gaat mij niet 1-op-1 lukken. Maar ik ga veel bestaande lijnen volgen. Zo wil ik aan de zijkant 20 cm vrij houden van de rand, om rond te lopen. Hierdoor wordt de kajuit breder. Deze kromming uittekenen gaat me niet lukken.
-De achter wand met daarin het schot, trek ik 20 cm naar achteren. Hierdoor krijg ik voldoende ruimte om een chemisch toilet te plaatsen met een deurtje ervoor.
-Waar momenteel het bed begint, zitten aan beide kanten, schotten ter versteviging. Ik behoud de plek van deze schotten, maar ik maak er een volledige muur van. Dit voegt stevigheid toe aan de nieuwe opbouw.
-Ik wil het dak zo lang mogelijk maken. Maar ik wil ook dat het dak uit 1 geheel bestaat, zodat ik niet met eventuele naden zit die kunnen gaan werken en lekken. Lengte van de langste plaat Okoume plaat die ik kan vinden, is 310 cm.
-Ik ga alle hoeken van de bestaande wanden behouden, en de hoogte van het dak ongeveer gelijk houden. Al zal de helling van het dak, wel iets vlakker worden.

Ik zet mijzelf dus vast aan bestaande ijkpunten en materiaal afmetingen. In verband met alle krommingen en gebogen oppervlaktes, is het dus voor mij onmogelijk om het echt goed uit te tekenen.

Heb je misschien een paar voorbeelden van dit soort ingangen, waarbij het luik boven de deur, open geklapt kan worden? Ik heb met behulp van Google erg weinig kunnen vinden. (los van erg dure rails voor het schuiven van een luik)

Over het schuifluik een garage maken. Eventueel tot tegen de mast. Ben je meteen van dat loshangende snoer van het paneel af. Op de voorkant van de garage een rand maken die, rond het luik, van hoek naar hoek loopt. Op die rand kun je dan mooi en winddicht de onderkant van de buiskap, die er ooit opgezeten heeft gezien de ogen op de hoeken van de opbouw, op bevestigen. Verder een simpele kuiptent die je leefruimte aan boord verdubbeld. Hoef je geen energie in het verplaatsen van het kajuitschot te steken.
Ingangschot in drieën. Eventueel bovenste stuk in perspex of zoiets. Geeft licht in de kajuit.

precies, dat laatste hebben we ook
bovenste deel gemaakt met doorzicht.
ídem bovenluik

Bedankt voor de feedback. Zal eens zoeken naar een "garage".

Kijk ook eens naar een “vlinderluik”. Dat is een constructie die je vaak ziet op een kajuitdak en waarbij de twee klepramen opzij draaien.

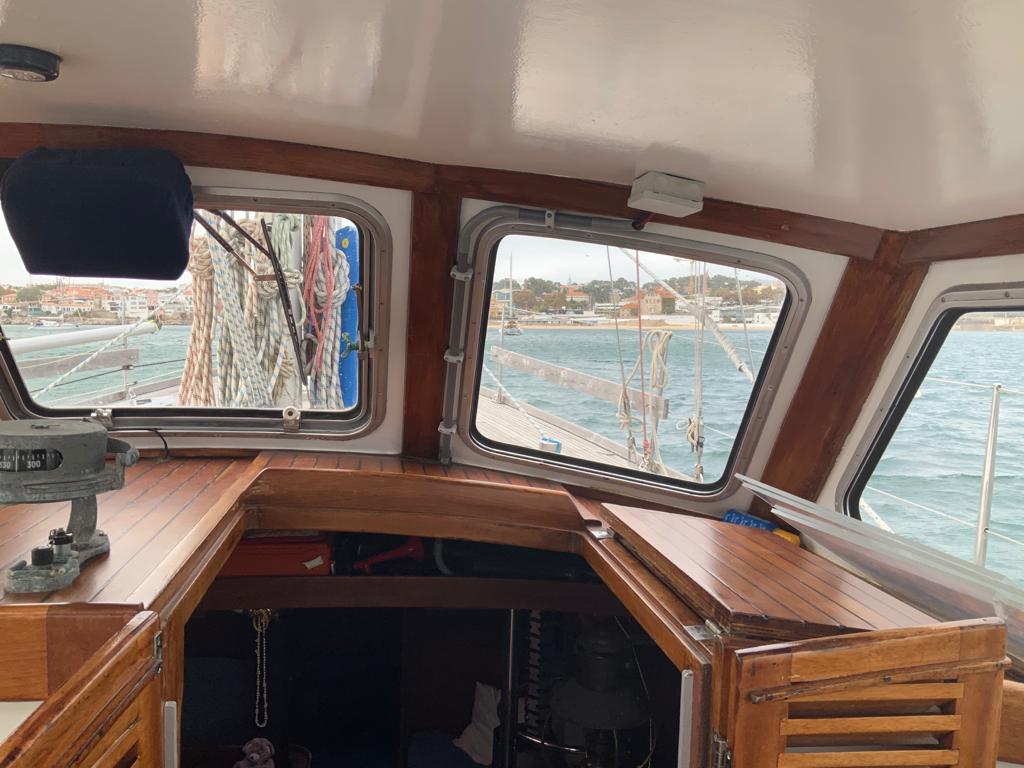

Of zo iets:
