Onderwerp: DIY Multifunction Display ESP32-P4

Omdat mijn displays, mn. die buiten zitten, na 30 jaar hun beste tijd gehad hebben en de windmeter aan vervanging toe was moest er een nieuw systeem komen.
Daarnaast heb ik niet zo goede ervaring met displays van veel gebruikte merken en omdat alles tegenwoordig wordt afgedwongen op N2K heb ik besloten er zelf eentje te bouwen.
Intussen heb ik die een aantal maandenb in gebruik; eentje binnen en eentje buiten. De laatste is geseald met siliconenpasta dat wordt gebruikt om PCB's waterproof te maken (waterbestendig is misschien een beter begrip).
Hiervoor heb een zgn. CYD (cheap yellow display) gebruikt die wordt gevoed door 12v->5V converter met een USB-C aansluiting. Tesamen €42,- euro aan kosten. Zelfs als ik elk jaar het display moet vervangen dan kan ik minstens 10 jaar verder en toch goedkoper uit zijn.

Voor de afleesbaarheid zijn er 4 modi gebouwd; daglicht-, zonlicht-, schemer- en nachtmodus.
Uit het gebruik aan boord kwamen nog wat extra wensen naar boven enintussen staat de software op versie 1.3.1

Het display bestaat sw-matig uit een rij met 6 knoppen waarmee een paneel geslecteerd kan worden. Er zijn 6 panelen; TRIP, WIND,COURSE, BRIGHTNESS, SETTINGS en MOB.
Elk paneel bestaat weer uit 6 tiles waarop een parameter als SOG, COG etc weergegeve nkan worden. Daarnaast kan een tile een minitile bevatten, die ook weer een parameter getoond wordt in kleine weergave, of een trend grafiek.

Het MOB panel blijft actief ook als er andere panels worden geselecteerd, met daarop op een soort van radar display met de actuele koers van de boot en tussen de afstands richting de positie van de MOB.

Hieronder fotoshoots van de genoemde panelen:

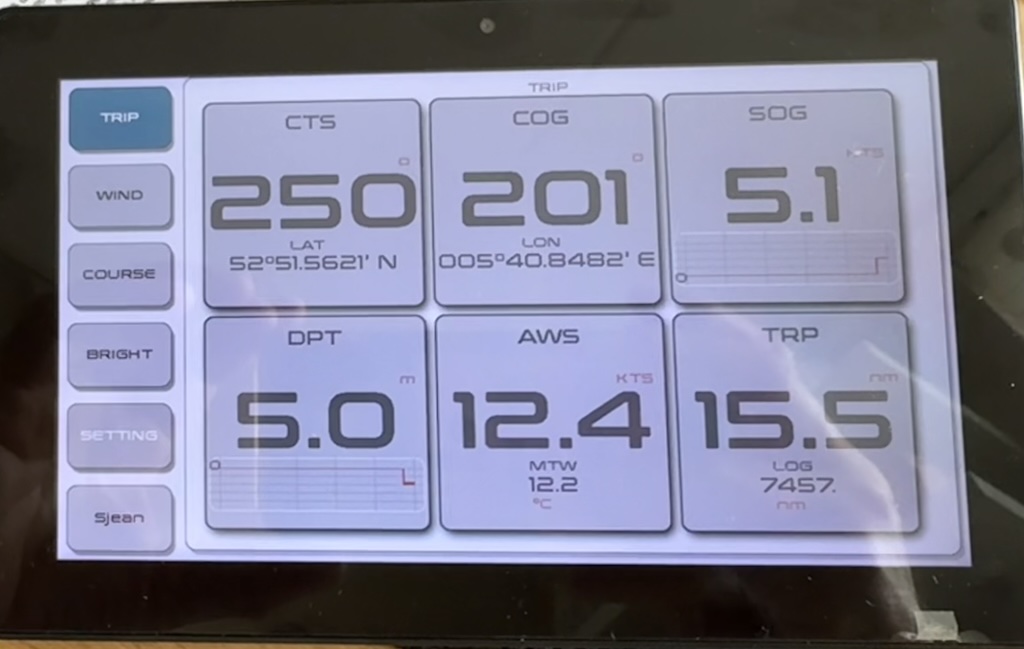

Trip panel:

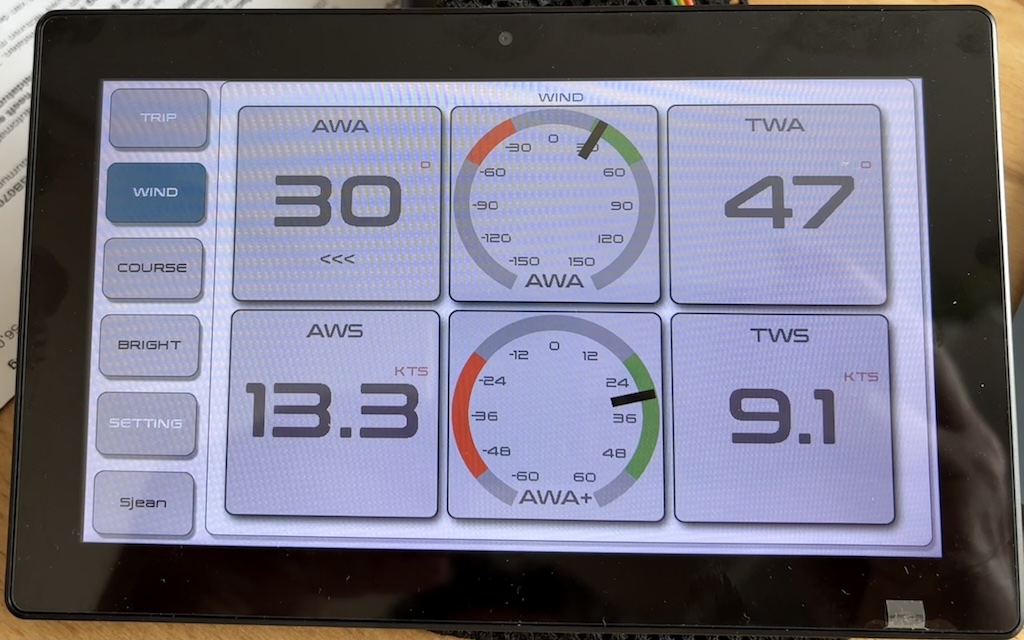

Wind panel:

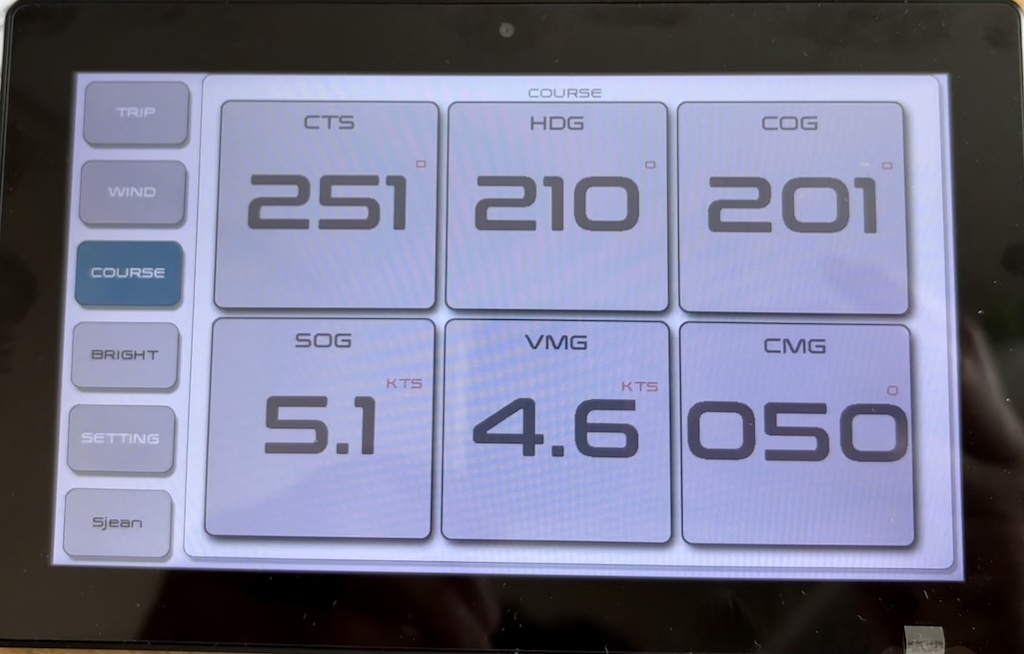

Course panel:

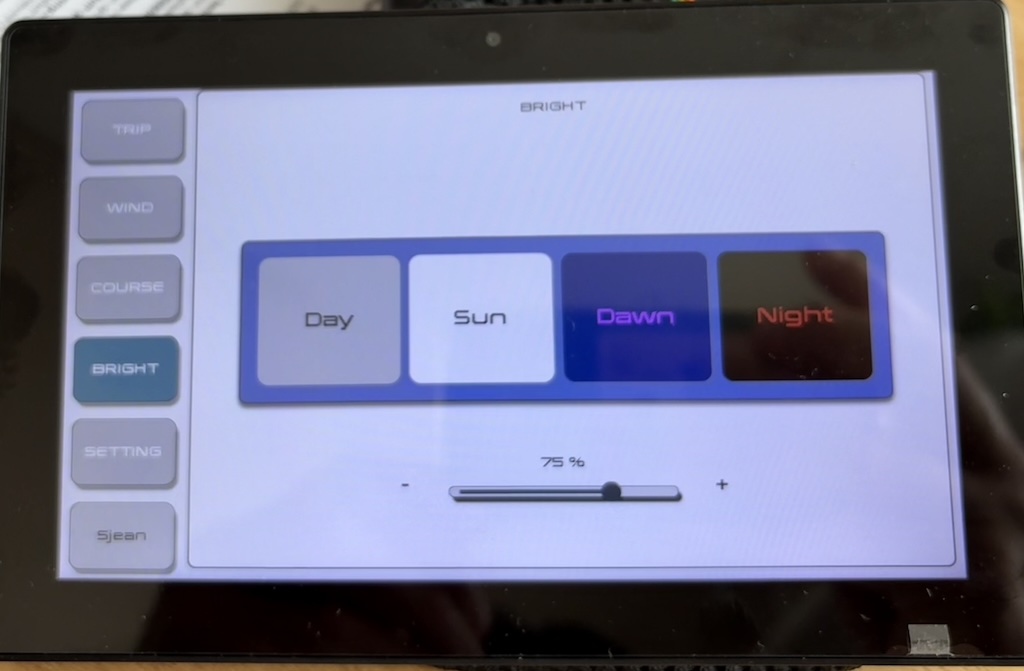

Brightness panel:

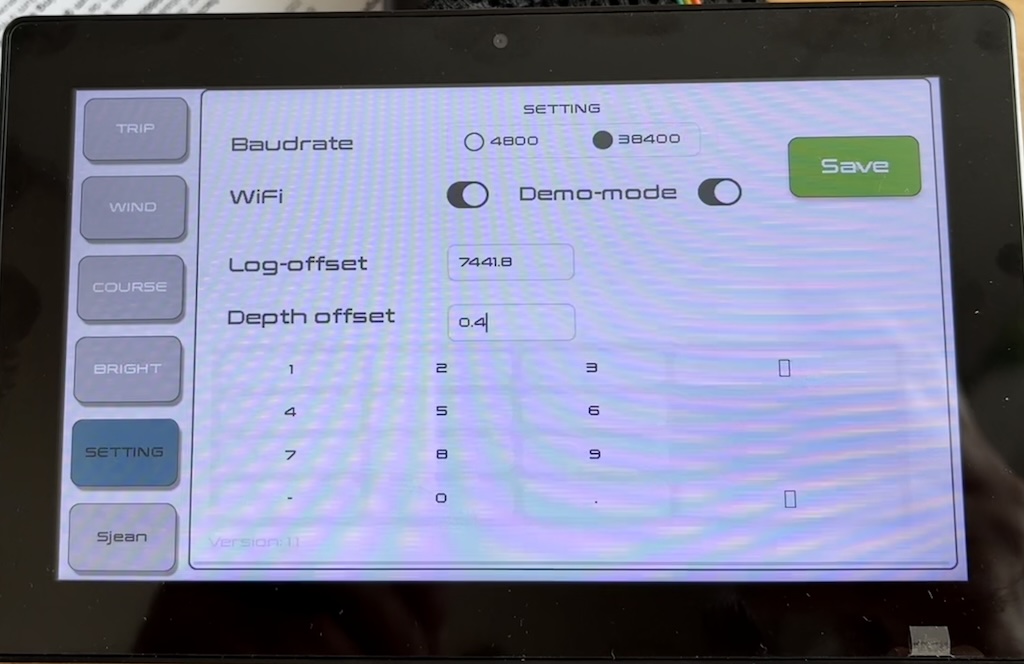

Settings panel:

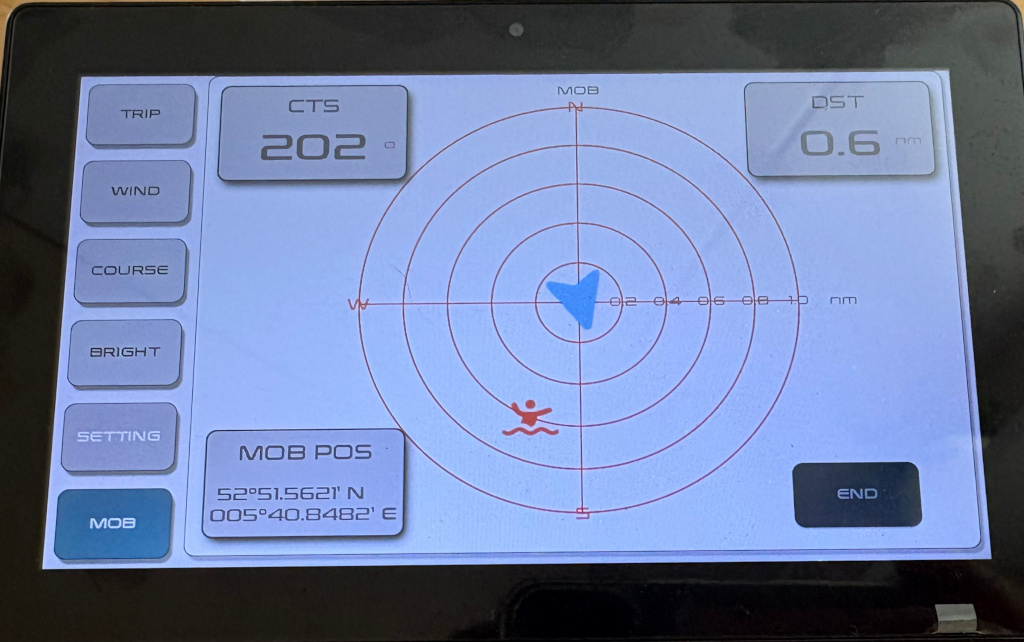

MOB panel:

Leuk!

Hoe leesbaar is dat in de zon?
Ik zag pas deze ergens voorbij komen, nl.aliexpress.com/item/1005007...20&afSmartRedirect=y
Ziet er ook erg leuk uit.

In de Sun modus is dat goed bruikbaar. Betrr dan de IS20 die ik er naast heb zitten

Mooi werk!

Mooi project! Kan je vertellen wat voor een systeem erachter zit? Erg benieuwd!

Snijdor schreef : Het draait zoals gezegd op een ESP32-P4-C6 geïntegreerd met een JC1060P470 display van Guition. Geprogrammeerd in C en C++ met VisualStudio Code en LVGL als grafische bibliotheek.
Het verwerkt NMEA0183 data op 38.4K baud

De schermen zien er prachtig uit en de wijze waarop je omgaat met dag/ nacht en zon klinkt fantastisch! Het programmeren lijkt me een hele klus…

It Paradyske schreef :
Oh, dat is een mooi vierkant schermpje! Ziet er geschikt uit als vervanging voor een oud Raymarine display. Ik heb nog een dieptemeter-scherm op SeaTalk die steeds vaker geen data weergeeft, maar ernaast zit een SeatalkNG MFD die de diepte ook al aangeeft. De exacte fysieke afmetingen van dit Ali-ding staan er helaas niet bij, maar het zou passend te maken moeten zijn voor de bestaande uitsparing.

@Yazz prachtig gedaan. Daar krijg ik inspiratie van. Zit zelf ook over zoiets na te denken, maar dan op basis van SignalK, of N2K, wat ik toch al aan boord heb.

Dat aliexpress scherm is toch niet waterdicht? Niet echt een vervanging dan toch?

@XanderB;dat klopt en daarom heb ik hem gesealed(de naad tussen scherm en frame) zoals beschreven. Daarnaast zit er een vlak cellrubber tussen het scherm en de console om ook die afdichting te realiseren.

Dat hangt er vanaf waar je hem plaatst en of je hem op een of andere manier tegen vocht kan behandelen. Er is tegenwoordig dun, licht elastisch, transparant tape wat gebruikt wordt om bijvoorbeeld naden op auto's af te plakken. Ik ben daar momenteel mee aan het experimenteren als extra raamafdichting en de resultaten zijn veelbelovend. Als je niet weet dat het er zit, zie je het niet. Mits zorgvuldig aangebracht zou dat op zo'n schermpje best wel eens kunnen werken.
