Onderwerp: stagen te kort?

@joop66: De rolfok is er niet afgeweest. Ik weet echter niet met zekerheid hoe die op het dak vastzat, omdat ik ´m er zelf niet heb afgehaald. De voorstag heeft een bevestigingsmogelijkheid, maar de rolfok heeft 3 of viergaten. Op basis van de beschadigingen kun je zien dat het laatste gat benut was. Ik krijg ´m nu niet verder dan het op een na laatste gat omdat ik die rolfok niet verder naar boven kan schuiven. Het lijkt mij echt niet zo relevant hoe hoog die rolfok zit )laatste of een na latste gat', omdat die voorstag de werkelijke functie avn stag heeft en de rolfok er eigenlijk aleen maar omheen zit.

Geert F. schreef :

Bij mijn vorige boot zat de trommel over de stag, de stag in de strips die onder de rolfok uitsteken en die strips zaten met het onderste gat weer aan de boot. Er zit zogezegd extra staglengte in de strips van de rolfok.

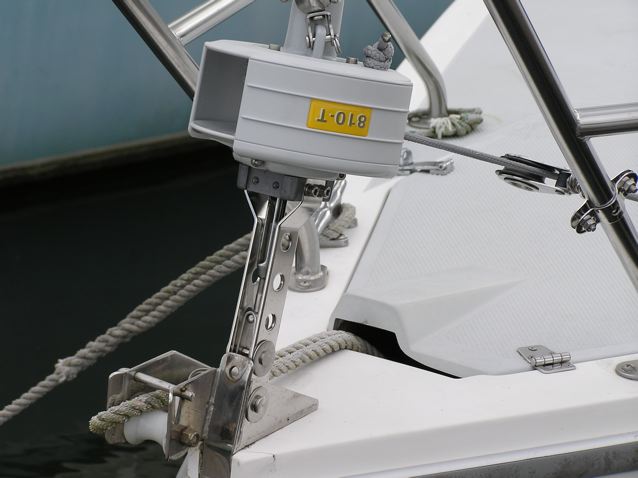

Ik vreet mn hoed op als je er nu niet uit bent. Kijk goed naar het plaatje! Die strip is niet om de hoogte van je rolfok op het stag te regelen, maar is deel van je stagconstructie! Het laatste gaatje is beschadigd, want die zit altijd aan je boot! Het uiteinde van je stag zit ergens elders op het stripje.



Hier zit de stag 1 gaatje hoger dan het dekoog, bij jou zal hij dan een paar gaatjes hoger zitten.

boarderbas schreef :
Dat zou idd de boel verklaren. Maar het betekent dat alle kracht van de voorstag op die twee dunne stripjes komt te staan. Bovendien moet er dan nog een extra bout zijn die de voorstag aan de rolfok bevestigd, tenzij (en dat sluit ik niet uit gelet op alle andere oplossingen aan boord) die voorstag gewoon los onder de trommel van de rolfok zat geklemd. Ik ga vanavond even een foto van de situatie maken en die zet ik op deze draad.

Ik heb dus de voorstag, net als de strips van de rolfok op het dekprofiel gezet. Dat lijkt mij de juiste wijze van monteren. Overigens is het de originele voorstag, die ook moet passen als er geen rolfok opzit .....
Er zit ook nog een spanner op de voorstag, die ik wel enige ruimte kan geven.

Ik heb dus de voorstag, net als de strips van de rolfok op het dekprofiel gezet. Dat lijkt mij de juiste wijze van monteren. Overigens is het de originele voorstag, die ook moet passen als er geen rolfok opzit .....
Er zit ook nog een spanner op de voorstag, die ik wel enige ruimte kan geven.

Geert F. schreef :
Volgens mij heb je daar juist de missende 5cm gefotografeerd!

Die lullige stripjes zijn met zijn overigens sterk genoeg.

Nu ben ik niet sterk in afkortingen, dus vandaar mijn vraag. Wat betekent gmta?

Geert F. schreef :
Ik zal ze vanmiddag eens nameten maar ik schat zo dat ze 35*2 mm zijn.
Daar gaan uiteraard de gaten vanaf maar als dat de helft is hou je nog altijd 70mm2 over .
En dat is een stag van bijna 10 mm.
Net gemeten dus 35*2mm en gaten van 14mm. Ruim een 10mm stag dus.
En aangezien die Plastimo rolreven maar maximaal tot 7mm voorstag gaan ( er zijn nog wel grotere tot 10 mm stag maar die hebben dus grotere "strips") zit dat echt wel goed.
Overigens gaat het met spanner alleen als er aan de bovenzijde van de spanner een draadterminal zit.
Anders kan het inderdaad mis gaan maar meestal past het dan niet eens.
En al helemaal geen DHZ terminal gebruiken.
Met een draadterminal heb je ruimte zat.

Overigens ; een reefsysteem wat al bijna 40 jaar vrijwel onveranderd op de markt is is zijn kinderziektes echt wel voorbij lijkt me zo.
Ad

Jedre schreef : GIYF
