Onderwerp: Sailcut CAD

Sailcut CAD is gratis software waar je zeilen (en boten) mee kan ontwerpen. Als ik de informatie op internet mag geloven is het niet perfect allemaal, maar zeker bruikbaar. Effe googlen en je vind de site met downloads

Forumlid Taan heeft er een genua mee ontworpen en deels zelf gebouwd.

Zelf ben ik er een beetje mee aan het rommelen, maar tijdgebrek remt flink af. Er is een heel vragenlijstje wat je in moet vullen, maar dan komt er een 2D ontwerp, met tekeningen vanwaar je handmatig kan plotten. Er schijnt ook een bestand uit te kunnen komen dat plotters nodig hebben, zodat je kan printen of direct zeildoek laten plotten.

Wat me bezig houdt is welke inzichten je er mee kan verwerven om anders, dieper in de ontwerpmaterie, naar je zeilen te kunnen kijken en of het je helpt in het gesprek met de zeilmaker.
Wie heeft er ook ervaring met Sailcut CAD?

Verzoekje: blijf aub on topic

Allereerst moet ik opmerken dat ik geen ervaring heb met deze specifieke software.
Maar mijn eerste vraag zou zijn in hoeverre deze software rekening houd met materiaaleigenschappen. Met name rek onder belasting. Je wilt natuurlijk weten hoe het zeil er uitziet terwijl je zeilt. Met laminaat kan ik me goed voorstellen dat er niet veel verschil zit tussen onbelaste vorm en belaste vorm. Maar weefsels is een heel ander verhaal. Verder heb ik sterke voorkeur voor een zeil wat radiaal gesneden is en bestaat uit slechts 3 hoofd panelen. Dus geen radiaal zeil wat is samengesteld uit horizontale banen. In hoe verre heb je invloed op de paneel layout.

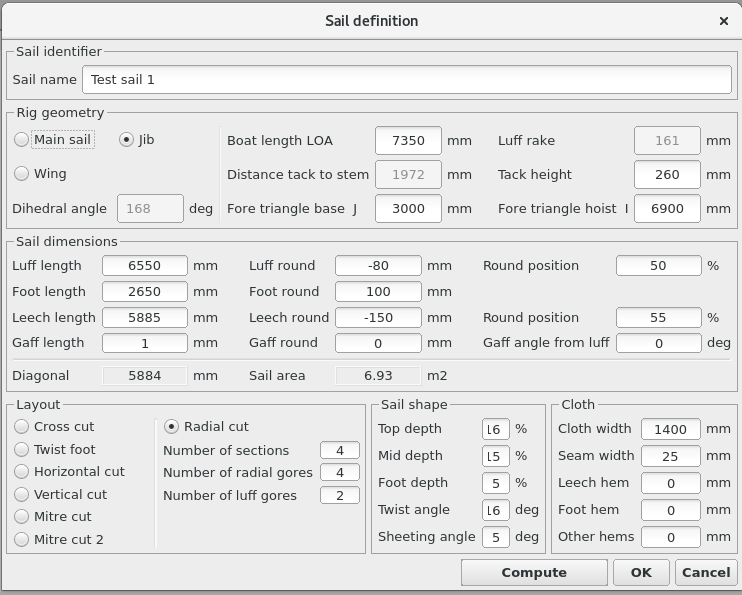

Je kan in Sailcut CAD diverse layouts kiezen; cross cut, (tri-)radial cut, en nog meer.
Zie links onder bij Layouts in het Sail definition venster.

koko schreef :
Ik denk dat een programma als Sailcut je daarbij niet zoveel verder helpt.
Baasklusje heeft een keer een link op dit forum gezet van "Maximum Sailpower" van Brian Hancock. Dat is goed leesbaar en staat boordevol informatie. Iedereen die geinteresseerd is en een goed gesprek met de zeilmaker wil voeren zou dit kunnen lezen.
