Onderwerp: lijnen naar de kuip op een jaguar 22

lijnen naar de kuip op een jaguar 22 31 mrt 2019 18:52 #1034113

Ben bezig alle materialen te verzamelen om de belangrijkste lijnen vanuit de kuip te kunnen bedienen.

Nu zoek ik alleen een manier om de blokken onderaan de mast te kunnen bevestigen,
op de amerikaanse catalina site een "mast step halyard plate" gevonden, weet niet hoe je zoiets in het nederlands noemt of waar ik die zou moeten halen...

Alleen ingelogde leden kunnen reageren.

lijnen naar de kuip op een jaguar 22 31 mrt 2019 19:39 #1034125

  • redshift
  • redshift's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1967
Onder je mastvoet, denk ik.
Alleen ingelogde leden kunnen reageren.

lijnen naar de kuip op een jaguar 22 31 mrt 2019 19:58 #1034129

  • koko
  • koko's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10523
redshift schreef :
Onder je mastvoet, denk ik.
Ik denk dat Minimarcos bedoelt te vragen waar hij zoiets kan kopen :)
Alleen ingelogde leden kunnen reageren.

lijnen naar de kuip op een jaguar 22 31 mrt 2019 20:13 #1034136

  • mrtnm
  • mrtnm's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1425
Ik zou even bij een metaalbedrijf binnenlopen, en vragen of ze zoiets voor je kunnen maken. Neem dan even je mastvoetje mee, of meet hem goed op en maak een tekening. Uit 3-4mm rvs316 laten maken.

Martijn :)
Leisure 22


www.leisure17-22.nl/

̶G̶r̶o̶t̶e̶ ̶R̶e̶i̶s̶ ̶2̶0̶1̶8̶.̶.̶
Alleen ingelogde leden kunnen reageren.

lijnen naar de kuip op een jaguar 22 01 apr 2019 15:29 #1034356

  • redshift
  • redshift's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1967
koko schreef :
redshift schreef :
Onder je mastvoet, denk ik.
Ik denk dat Minimarcos bedoelt te vragen waar hij zoiets kan kopen :)

Ahem. Dat was onbedoeld wel een erg lomp antwoord :-) Verkeerd gelezen.
Alleen ingelogde leden kunnen reageren.

lijnen naar de kuip op een jaguar 22 04 apr 2019 18:52 #1035036

heb vandaag een prijs gekregen waar ik stijl van achterover sloeg..


1x RVS aisi 316 plaat 90x150x3mm
Materiaal € 30,37
Knipwerk € 9,00
In vorm snijden + gaten snijden € 76,50
Zetwerk € 15,00

en dan ook nog ex btw

dus ruim €165 ouch

dus nog maar eens ergens anders proberen..
Alleen ingelogde leden kunnen reageren.

lijnen naar de kuip op een jaguar 22 04 apr 2019 20:03 #1035053

  • trotti
  • trotti's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7422
Ik heb he tooit laten maken bij een bedrijf dat landbouwvoertuigen maakt voor een paar tientjes.

Je kunt het ook simpeler houden door een iets dikkere RVS plaat te nemen (hoeft niet per se 316 te zijn trouwens), die gewoon recht te laten en mischienets breder en dan alleen wat gaten erin boren en een ootmoed erop zetten waarop je de blokjes vast kan maken.
Dan kan je het meeste zelf en ben je dus stukken goedkoper uit.
En op 22 voet trek je zo’n plaat echt niet zomaar krom ofzo...

Groeten,
Johnnie
Alleen ingelogde leden kunnen reageren.

lijnen naar de kuip op een jaguar 22 05 apr 2019 06:24 #1035100

minimarcos schreef :
heb vandaag een prijs gekregen waar ik stijl van achterover sloeg..


1x RVS aisi 316 plaat 90x150x3mm
Materiaal € 30,37
Knipwerk € 9,00
In vorm snijden + gaten snijden € 76,50
Zetwerk € 15,00

en dan ook nog ex btw

dus ruim €165 ouch

dus nog maar eens ergens anders proberen..

Hoe lang en hoe breed moet het gedeelte wat onder mast plat dek komt worden? En hoe groot wil je die gaten? Of heb je nog andere eigen wensen aan de layout? Dan maak ik een tekening in AutoCAD en kan ik het hier op Urk voor je vragen? Heb een geschikt adres (TCD) waar ik zowel zakelijk als privé regelmatig lasersnijwerk laat doen...
Laatst bewerkt: 05 apr 2019 08:21 door Noorderzon.
Alleen ingelogde leden kunnen reageren.

lijnen naar de kuip op een jaguar 22 05 apr 2019 06:59 #1035110

  • Philip
  • Philip's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5997
Dat vormpje maakt het duur, dat zie je ook in die offerte. Ben bang dat dit zo blijft bij individueel werk als je dat vormpje zo wil houden.

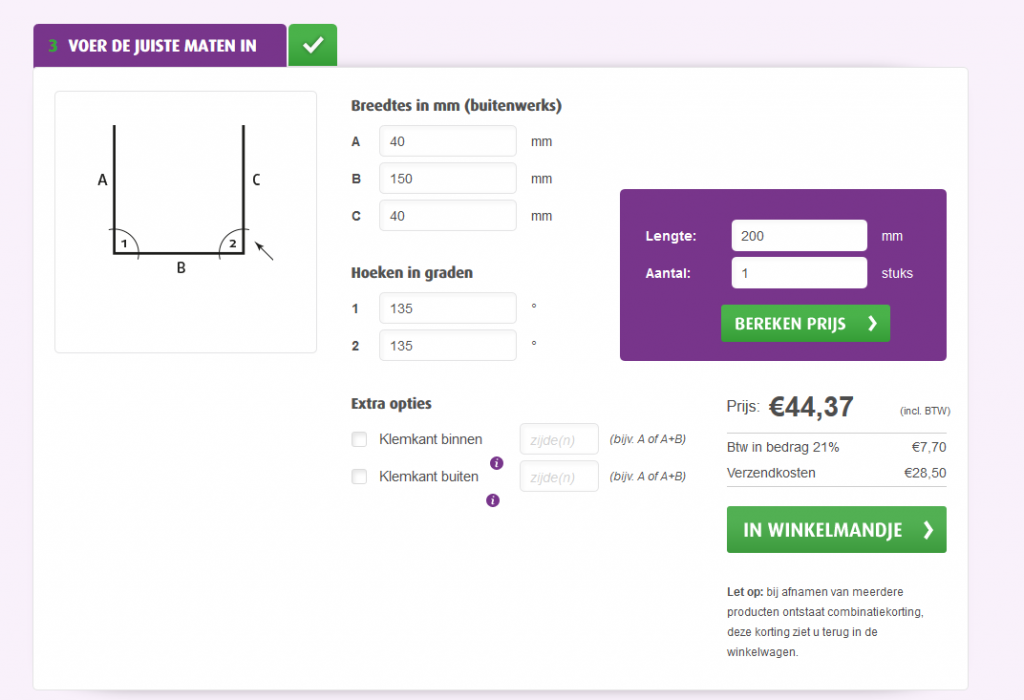

Als je genoegen neemt met een rechthoekige gezette vorm, is het gewoon zet- en knip werk in een rechthoekige plaat en wordt het geheel tientjes werk als je zelf de gaten boort. Zoiets dus:

Er zijn zelfs online shops waar je dat in kan maken en ben je voor circa 40/50 euro klaar in 304 of alu. De vraag is alleen: neem je daar genoegen mee?

Anders is zelf een Acad bestandje (laten) maken en dat laten lasersnijden nog een optie. Ook hier zijn diverse online opties voor als je een bestandje hebt. Dan is het nog een kwestie van laten zetten en dat mag nooit veel kosten.
Laatst bewerkt: 05 apr 2019 07:26 door Philip.
Alleen ingelogde leden kunnen reageren.

lijnen naar de kuip op een jaguar 22 05 apr 2019 07:11 #1035117

Dit is m.i. prima zelf te maken. 3 mm RVS kun je in vorm slijpen of zagen. Gaten boren en dan omzetten in een stevige bankschroef waar je met stevige hoekijzers werkt om het omzetten zo strak mogelijk te kunnen doen.

Als je het laat doen wordt het echt strak werk, al daar betaal je idd voor. Vind het bedrag niet absurd overigens.
Alleen ingelogde leden kunnen reageren.

lijnen naar de kuip op een jaguar 22 05 apr 2019 07:24 #1035124

  • TonMitz
  • TonMitz's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3755
kom je niet weg met een stukje u profiel?
dan hoef je ook niet om te zetten
restje uit de afvalbak
zelf gaten boren in rvs is goed te doen, langzaam boren, met boorolie
of mss dikwandig aluminium? boort lekker makkelijk

die 165 vind ik ook niet absurd
1 1/2 uur werk, overhead, materiaal, btw
bootnaam Mitz, the half-fairy lady
Alleen ingelogde leden kunnen reageren.

lijnen naar de kuip op een jaguar 22 05 apr 2019 07:46 #1035131

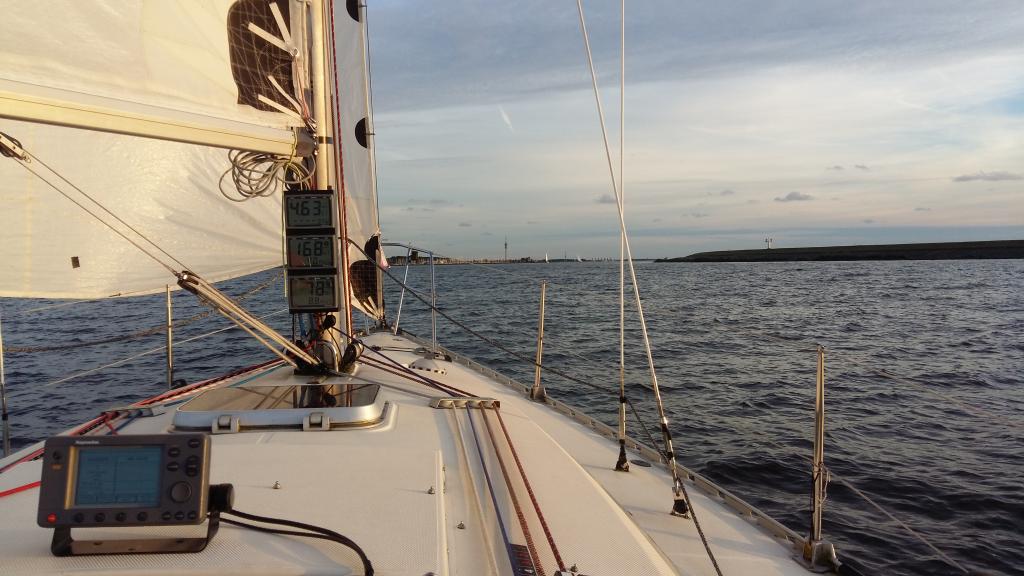

Ik heb dat voor mijn mastdisplays:

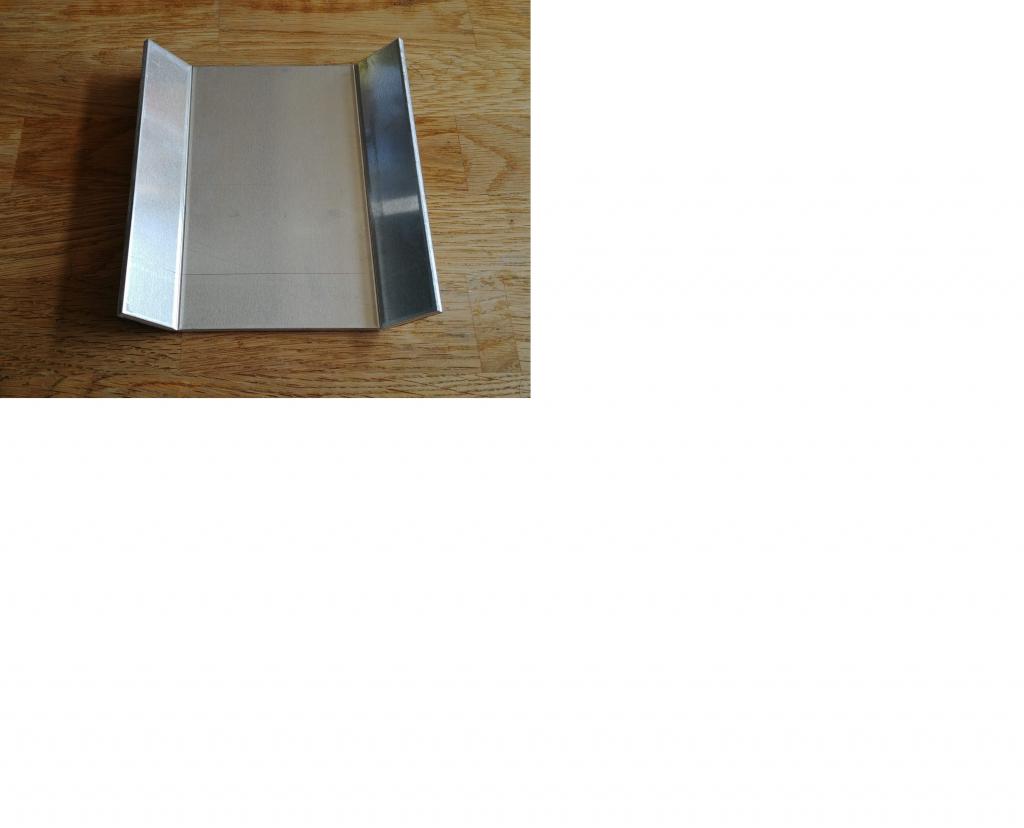

Besteld bij een online zetter. Dan krijg je bijvoorbeeld dit:





(zetwerkprofielen.nl)
Laatst bewerkt: 05 apr 2019 07:49 door boarderbas.
Alleen ingelogde leden kunnen reageren.

lijnen naar de kuip op een jaguar 22 05 apr 2019 08:19 #1035138

  • Philip
  • Philip's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5997
Ja precies. Ik heb een vergelijkbare firma gebruikt om mijn mast-lieren op een ronde mast te bevestigen.
Alleen ingelogde leden kunnen reageren.

lijnen naar de kuip op een jaguar 22 27 apr 2019 09:53 #1040854

Ik heb uiteindelijk een plaatje 4mm aluminium geregeld..



Is niet zo sterk en taai als rvs, maar zo veel krachten komen er ook niet op bij een jaguar 22,
nu nog een paar gaten boren en netjes afwerken.
Alleen ingelogde leden kunnen reageren.

lijnen naar de kuip op een jaguar 22 27 apr 2019 10:14 #1040859

  • john 338
  • john 338's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 332
ik had bij mijn oude 22 gelijk alle lijnen door de mast gemaakt. Bij de voet dmv dubbel doorvoer blokken zijwaarts er uit. scheelt 4 losse katrollen bij de mastvoet.
Alleen ingelogde leden kunnen reageren.

lijnen naar de kuip op een jaguar 22 27 apr 2019 14:37 #1040898

Alu 7074 T6 is ongeveer net zo sterk als rvs316
Alleen ingelogde leden kunnen reageren.
