Onderwerp: marifoon verkeerd op 12V aangesloten

Stegman is nooit een held geweest met electronica en draadjes. Dat is weer eens gebleken. Bij het maken van een proefopstelling heeft hij zijn marifoon verkeerd op 12V aangesloten. + op - en - op +. Zonder zekering ertussen, ook nog 's een keer. Haastige spoed is zelden goed.
De marifoon gaf een droog klikje. Na op de goede manier aansluiten laat het display niks meer zien.
Vraag: moet deze marifoon (Icom M421) als afgeschreven worden beschouwd, of is dit nog te repareren tegen een bedrag dat minder is dan de kosten van een nieuwe?

--
stegman

Heb hier wel geen ervaring mee maar:
- Is het een recente marifoon?
- Het zou kunnen dat er nog een interne zekering inzit die speciaal
voor omgepoold aansluiten bedoelt is. ( eventueel gesoldeerd op de printplaat. )
Dan zou het kunnen dat dit eenvoudig te herstellen is, zekering vervangen.

Als dat niet het geval is zou ik proberen een firma te vinden die hem wil nakijken voor een vast bedrag, en die je terugmeld of hij te herstellen is, en wat dan kost.

Schroef hem maar open dan zie waarschijnlijk dat de diode kapot is soldeer die maar of zet er een andere in.

Bel of mail anders even naar Amcom, de NL importeur van ICOM, die zijn naar mijn ervaring zeer vriendelijk en hulpvaardig.
+31 252 629 370
www.amcom.nl

(nee, ik heb geen aandelen)

Groet Erik

Volgens het manual zit er een 10A zekering in het aansluitsnoer (zie p.47, pt 8 "connections and maintenance" van het manual).

www.icomuk.co.uk/files/icom/PD...anual/IC-M421_um.pdf

Succes

CeesS schreef : Ja precies, Cees. Dat snoer zat er dus niet aan. ICOM heeft er om de een of ander reden voor gekozen de zekering in een losneembaar snoer op te nemen. Dat ligt op de boot. Je houdt dan aan de marifoon 2 stekkertjes over van het aankrimp type, mannetje en vrouwtje (+ en -). Die twee heb ik rechtstreeks op 12V aangesloten. Zekering was er dus tussenuit.
Maar dat schreef ik al.

--
stegman

snelem schreef : Dat kan natuurlijk altijd nog. Ik heb overigens minder positieve ervaring met Amcon. Aan het beantwoorden van mails doen ze niet. Maar de telefoon opnemen, dat doen ze misschen nog wel.

--
stegman

lodewijk stegman schreef :
Dag Steg,

Overigens verbazingwekkend hoeveel mensen er geen ervaring mee hebben en er toch iets over menen te moeten posten..........

Het gebeurd iedereen wel eens, hij die werkt maakt fouten. Erzullen hier vast mensen zijn die nooit fouten maken

Er zit in je marifoon een z.g. beveiligings diode die zich zelf opoffert in dergelijke gevallen. Waarschijnlijk zie je niks maar is het onderdeel toch reeds defect en maakt mogelijk nu definitief kortsluiting, met opzet dus om de rest van de elektronica te redden.

Als die kortsluiting er niet in zit tussen plus en min, dan is de betreffende diode mogelijk zichtbaar defect.

Als je eens wist hoeveel mensen dat jaarlijks overkomt ........

Kosten mogen niet meer dan 1 uur bedragen, dan wel minder. Al zeg ik het zelf, maar vertrouw niet direct mensen die de marifoon bijna op voorhand verwijzen naar de container.

Amcom is prima en uiteraard youre welcome

K..... Man!
In de Manueel staat wel dat reverse polarity de boel ruïneert.. Ik hoop dat amcom wat kan betekenen!

Sunday schreef :
Bedoel je nou Kei(goed) Man!
of vallen er wat pixels van m'n scherm?

Je zal vast wat anders bedoelen denk ik.......

WADnWIND schreef : Nou, het is natuurlijk met niet minder dan het schaamrood op de kaken dat ik het hier meld. Graag even snel iets uit willen proberen met de verkeerde kleuren draad en niet de tijd nemen om even goed te kijken welke draad waarheen liep.
Bedankt. Ik hoopte er al op dat je meelas..
Enerzijds een geruststelling, anderzijds zat ik al meteen aan een andere oplossing te denken. Ik mail je nog wel even.

Draadje kan op slot, wat mij betreft.

--
stegman

Mogen we de afloop niet weten?

Op slot? Niks op slot. We leven mee maar lezen ook graag hoe het afloopt. We lezen dit forum vooral om iets bij te leren. We krijgen allemaal te maken met het probleem dat jou nu overkomt en hebben dan allemaal dezelfde kleur (-en) . Nu wat gaan PB-en met WADnWIND zeker. Oké dat mag maar laat ons toch ook maar iets weten.

Dag Steg,

Overigens verbazingwekkend hoeveel mensen er geen ervaring mee hebben en er toch iets over menen te moeten posten..........

Even voor de goede orde:
Ik heb geen ervaring met marifoons te herstellen.
Wel met dingen verkeerd aan te sluiten.
En had al eerder ergens gehoord dat marifoons wel voorzien waren van een soort ompoolbeveiliging.
Hopelijk komt het dus toch nog goed.

Kom je zaterdag nog naar de wadvaardersdag in Harlingen? Neem hem mee, dan kijk ik hem wel even voor je na, kijken of we die diode van Jugo kunnen vinden en vervangen. Als je al niet zo'n held bent in aansluiten dan zeker niet in solderen neem ik aan

En denk maar niet dat de heren fabrikanten dit soort instrumenten zodanig zullen beveilingen dat aansluit fouten maken nimmer tot dit soort resultaten leidt.

It Paradyske schreef :
Da's een goed aanbod Steg!
Ik kom waarschijnlijk niet naar Harlingen.....

Been there, done, it twice, someone fixed it

ik kan nergens wat vinden of deze mari nieuw is dus zojuist aan gekocht
bij het open maken vervalt dan de garantie,mogelijk lees ik er over heen of je hem al had of niet.maar als je hem weg breng laat je niet gek maken door mooie praatjes,als je er niet uit komt dan hoor ik dat wel kan een gepensjoneerd iemand die 45 jaar voor r/h heeft gewerkt dus kan daar ook wel terecht,,r/h,, staat voor radio holland.vgr tonsr.

It Paradyske schreef : Nou, toevallig heb ik vanmiddag nog wat zitten solderen en zelfs heb ik zo'n ultra fijn-boutje van 15W, maar ik ga het anders oplossen, denk ik.
De M421 was nog niet afgeschreven (ruim 6 jaar oud), maar eigenlijk liep ik al een tijdje te denken aan een marifoon waar ook een buitenbediening op kan. En omdat die tegenwoordig ook al weer minder kosten dan 6 jaar geleden, ben ik er wel uit, geloof ik.
Als jij nog eens met die tobbe van je naar het zuiden komt, dan kan je die M421 meenemen voor een kleine tegenprestatie. Dan bouwen we een soort traditie op..

Voor hen die nog even door willen over kapotte marifoons: ga je gang. Ik ben er al weer klaar mee.

--
stegman

zeekraal schreef :
In dit geval wel, echter dan moet de zweefzekering, die in het voedingssnoer zit wel aanwezig zijn.
De marifoon is dan beveiligd tegen verkeerd om aansluiten, wat resulteert in een defecte zekering.
Tevens is de marifoon beveiligd voor een te hoge spanning, indien deze 18 Volt wordt zal de beveiligingsdiode defect gaan en de zekering laten springen, in het laatste geval moet er een nieuwe beveiligingsdiode in.
( anders blijf je zekeringen aanslepen)
in dit geval zal er een spoortje weggebrand zijn tussen de beveiligingsdiode en de voedingsingang.

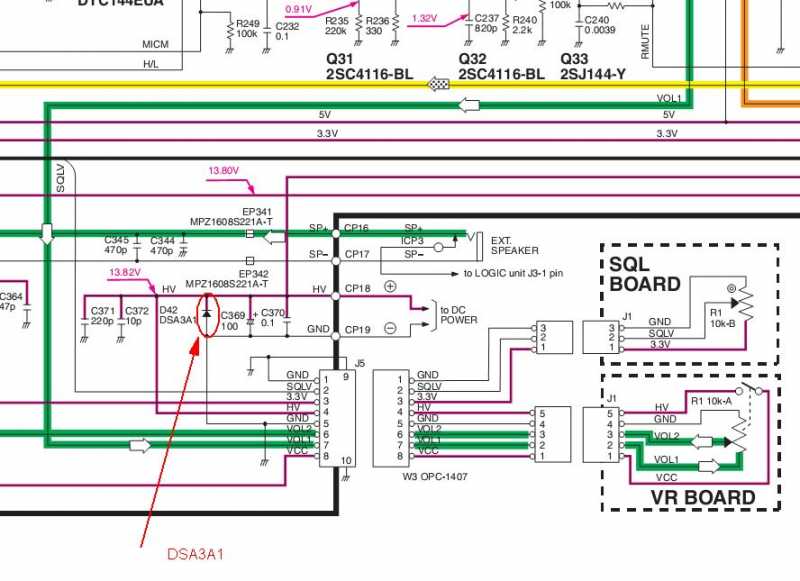

De diode is D42 zit aan de rand van de print in de hoek bij 3 grote elco's een kant hangt aan massa (-) en de andere kant aan de plus van de voeding.
Meet de diode door opsluiting ( beide kanten op) sluiting is defect, dan kan je hem eruit knippen om te testen ( later wel vervangen beveiliging)

Deze diode dus, I forward 3,0A

ik weet niet of je nog garantie hebt maar anders kan ik je Jacobs CB in Breda aanraden www.jacobsbredaelectronics.nl/nl/home.php

Is vanaf Dordrecht ook goed te doen.

lodewijk stegman schreef :
Ik heb ook een zeer positieve ervaring met Amcon gehad. Probeer het eens.

Wim
