Onderwerp: 12V aan boord installeren

In ons kajuitzeilbootje willen we een eenvoudige 12V installatie inrichten.

huidige situatie:
her en der lopen kabels afgknipt en niet gebruikt voor de topverlichting, binnenverlichting en uiteraard een eenvoudige zwarte verdeeldoosje. Geen één vd lampjes reageert.

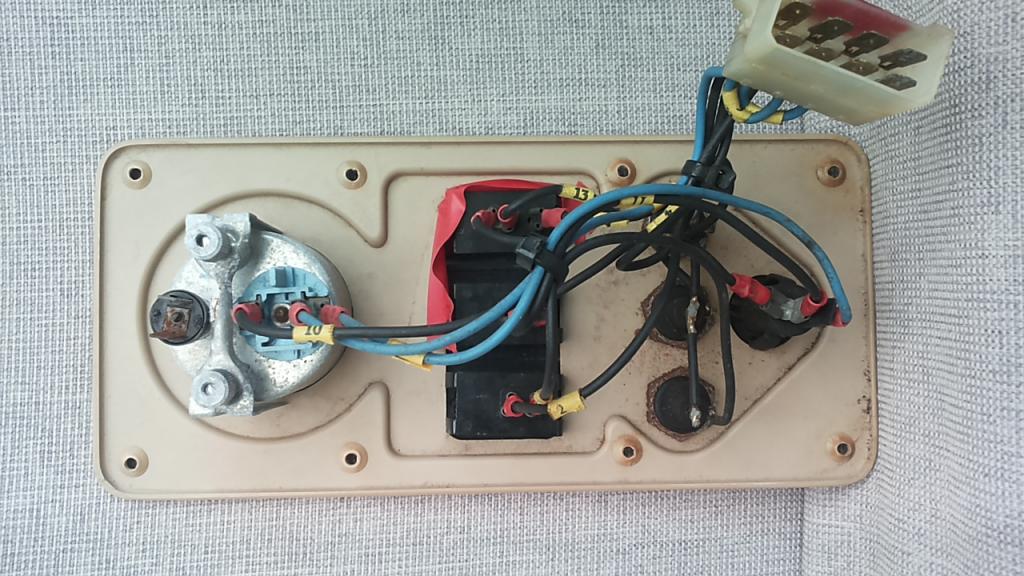

Ik neem aan dat de ZWARTE en BRUINE draad naar de accu gaat (bij foto 2)
De huishouddraad komt van de diverse gebruikers.

Er is standaard wit huishoud stroomkabel gebruikt.

Het idee is om nieuwe bekabeling aan te leggen voor de volgende gebruiksgroepen:

1. boordverlichting,
2. TOP,
3. binnenverlichting;
2. aansluitingen voor bv. opladen van laptop ed.;
3. 2 extra aansluitpunten;

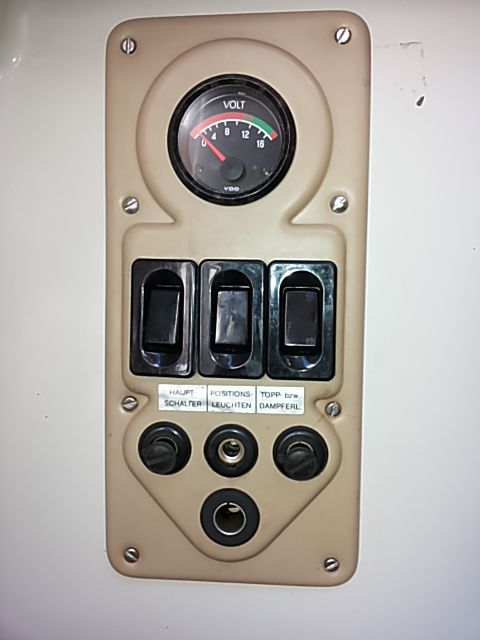

Voorkeur om het originele regelpaneel te gebruiken.
Ik weet niet of het mogelijk is uit te breiden zonder afstand te doen van de originele paneel, dit wil ik als het enigzins mogelijk is handhaven.

Aanwezig
ACCU
Type accu: 95502 STMF
Uitvoering: Gesloten en onderhoudsvrije lood-calcium SEMI-TRACTIE accu
Capaciteit: 12V 65Ah

ACCULADER
12 Volt - 20 Amp acculader met druppellader.

Er is geen walaansluiting of werkaccu oid. Dit is wat het is.
Zou het lukken met de gegevens dat ik hier schetst?

Foto’s sluit ik graag erbij + nieuwe situatieschets

Uitbreiden van dit paneel lijkt mij moeilijk. Wel zou je de schakelaars efficiënter kunnen benutten. Een hoofschakelaar bij de accu(mits binnen handbereik), daardoor komt één schakelaar vrij. Dan heb je er een voor de boordverlichting, een voor de topverlichting, en één voor de stekkerdozen. De binnenverlichting kun je schakelen via het armatuur.

Hoi Edr, lijkt wel een Dehler paneeltje, Sprinta of Varianta ?

Wie heeft het schemaatje getekend, kan niet werken zo.
Je moet eerst de + en de - leiding in tekenen.
Dus van de voeding naar de schakelaars en gebruikers en dan terug naar de accu.

Die laatste hoef je niet in het schema op te nemen.
Een symbooltje voor 12V + en - is voldoende.

Hoi Edr,
Wil je graag helpen, maar wat is precies je vraag ?
Aansluiten van het paneeltje is goed te doen.
Het is eerst zaak om de bestaande bekabeling te controleren op bruikbaarheid.
Zolang er niet al teveel stroom doorheen loopt is de witte huishoudkabel geen probleem.
Koppel in elk geval de accu los voordat je iets met de bekabeling gaat doen !

Grt Hans

Huishoudkabel is niet geschikt.
niet oliebestendig en bij kou word de kabel erg hard en kan breken.

Bij vekto.nl koop je 100 m 2.5 mm2 enkeldraad in allerlei kleuren. Voor Nog geen 30 euro.

kijk zometeen op de site, thx

antwoord verdwenen?

ik wil een eenvoudige schema voor mijn bestaande regelpaneel.
Voor de minimale standaard verlichting in de kombuis, dek, toplicht, hek, plus 2 extra aansluitingen (reserve).

Ik wil morgen wel schema naken voor je.

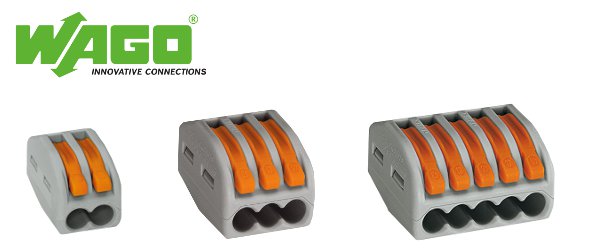

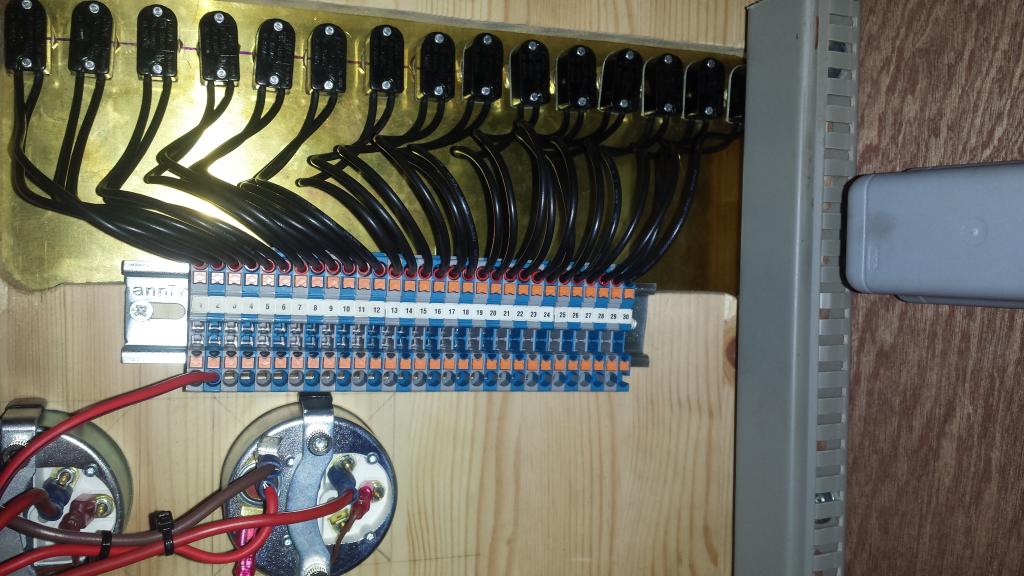

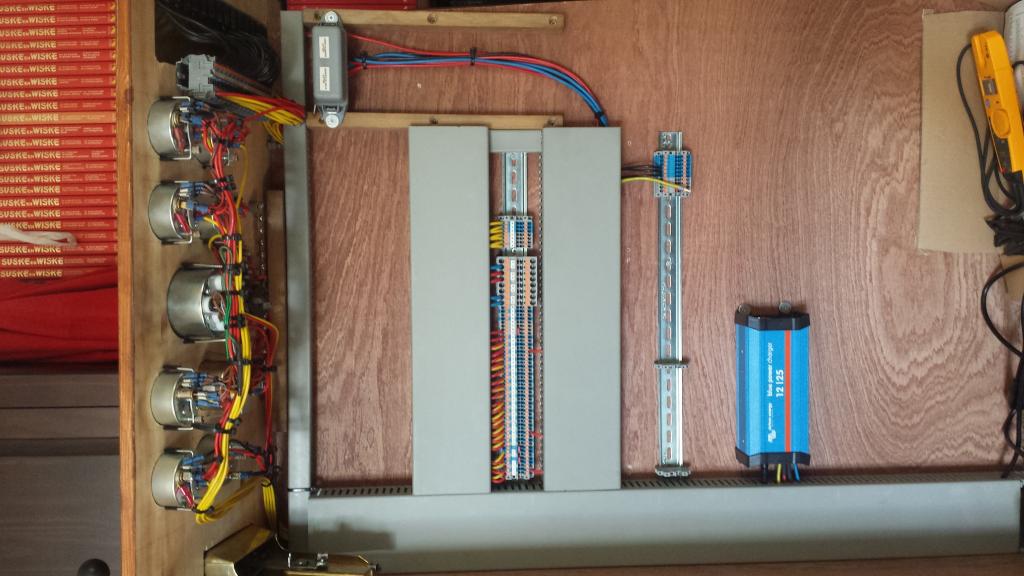

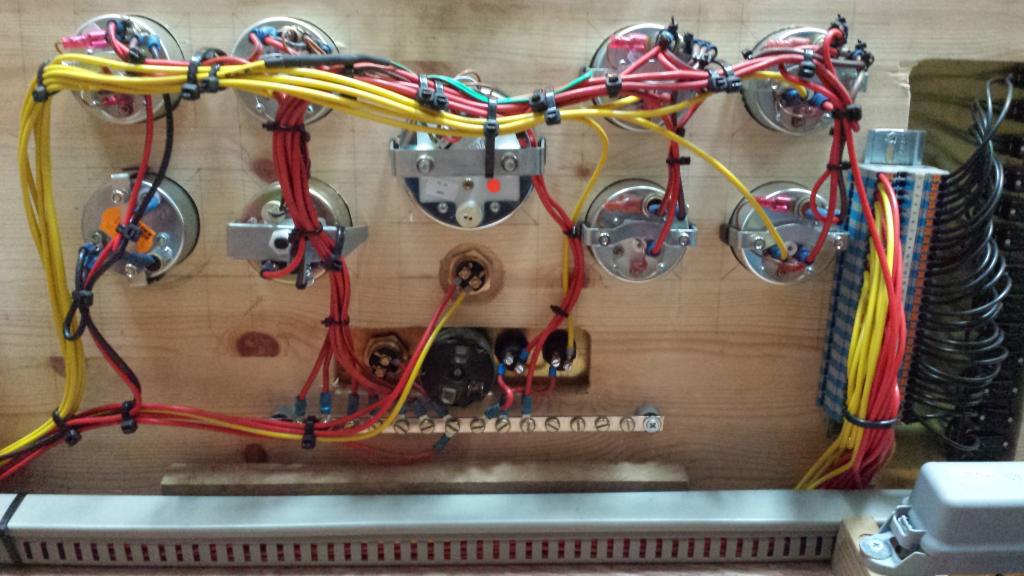

Zo'n beetje alle verbindingen heb ik gemaakt met Wago klemmen.
Werkt makkelijk en snel en je kunt eenvoudig later nog iets veranderen.
Ik koop ze bij Conrad maar dacht dat Praxis ze ook heeft.
De + 12V kabels kun je schakelen via het gezekerde paneeltje.

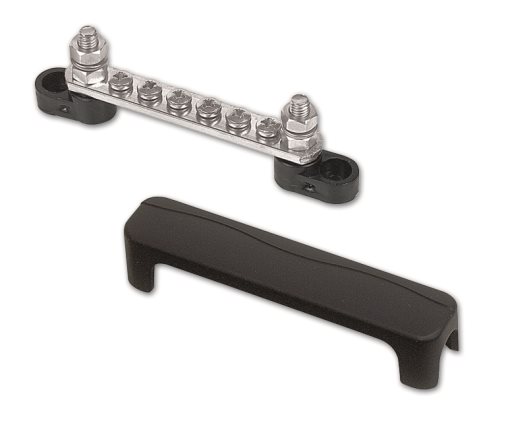

De - (GND) heb ik aangesloten via een aard-railtje die je in verschillende uitvoeringen kunt krijgen.
Draad dat jessejohn aangeeft kun je mooi gebruiken als montagedraad.
Je kunt dat soort draad ook krijgen als tweelingdraad voor verbindingen wat verder weg.
Is inderdaad wel beter dan huishoudkabel
Maak er wat moois van !


Grt Hans

dat is hartstikke mooi, ik wacht het even af, ben benieuwd en zin om aan de slag te gaan,

Hans,

mooi blokjes heb een paar meegenomen om uit te proberen met de kabeltjes van Jesse.
Prima, geen probleem, makkelijk en snel. Er is een mooie holle langsruimte tussen het bovenste en ondergedeelte vd boot waar de draden erdoor kan, het lijkt er voor gemaakt te zijn.

Dus wat betreft de afwerking hoef ik mij geen zorgen te maken. Wel doe ik een soort krimpkous/folie omheen voor de zekerheid, indien echt nodig is.

Hans en JesseJohn,

Even voor het proces
vandaag 5 mei, even naar de boot moet meer dingetjes doen nl.:
1. accu, is opgeladen meenemen;
2. toplicht nakijken (nieuwe draad doorgevoerd), even aan de accu;
3. mast hijsen met maststrijkinstallatie (doe het nu alleen voor het eerst);
4. polyesterbun eruit, past niet en op MP plaatsen;
5. waterdichte stekker en stopcontact monteren.
6. gaskooktoestel (op MP) eruit en een Origo erin (net op MP gekocht)

Wat is onder handen genomen
1. onderschip in de AF en bovenschip geverfd;
2. draad door de mast getrokken voor de toplicht;
3. nieuwe kraanlijn aangebracht;
4. 2 scepters van scepter potten voorzien (lekkage)
5. nieuwe relingen (zelf montagesysteem);

Het geheel ziet er weer mooi uit.
Nu nog de nieuwe naam uitprinten en opplakken en klaar is "dua djiwa" ofwel "twee zielen".
Even op het schema wachten en lekker aan de slag.
Wordt vervolgd en uiteraard met foto's.

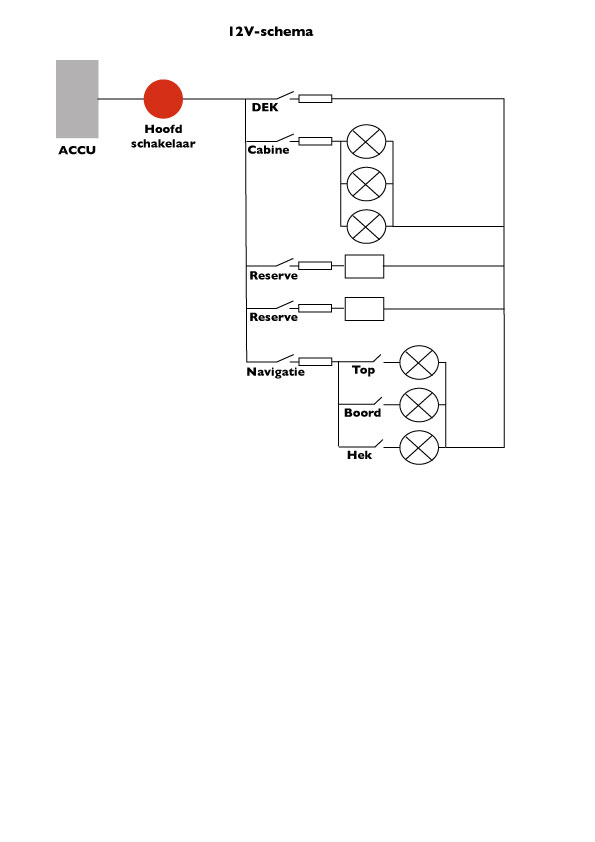

Zie bijlage.
Zo goed of moet er nog wat bij?

Dat gaat op een zeilboot niet werken.
Onder zeil moet je alleen heklicht en boorlichten voeren.
Onder motor moet je heklicht, boordlichten en toplicht voeren.

Als je alle drie onder één schakelaar hangt, kan je dus niet in het donker zeilen

een hoofdzekering tussen de accu en hoofd schakelaar is beter.
Zo beveilig je de + 12 volt kabel/ader en naar het schakel paneel.
De cabine verlichting zou ik in twee gedeeltes schakelen.
Als nu de verlichting uit valt zit je in het donker, in twee gedeeltes heb je altijd verlichting.

Philip schreef :
ok. dat wist ik niet.
Maar onder zeil dus geen toplicht? en bij een motorboot wel?

jessejohn,

mooi en duidelijk, dank je wel, voor een beelddenker als ik, is dit prima.
Met het welbekende woordje "maar" ertussen het volgende:

met dit schema kan ik mijn bestaande paneel niet gebruiken? Daar de Varianta paneel maar 3 zekeringen heeft.
1. één voor de hoofdschakelaar (dit kan losgekoppeld worden en een rode grote hoofdschakelaar als jouw schema), dus één vrij;
2. toplicht;
3. binnenverlichting.

Betekent dit dat er een andere paneel moet komen?

Hoi,

Ik ben ff bezig met nieuwe versie voor je.
Ik zag dat je op je huidige paneel 3 schakelaars had.
Als je de dingen appart wilt schakelen zoals nieuwe schema zou ik inderdaad nieuw paneeltje nemen.

Kun je vrij simpel zelf maken.

aha . . . heren feedbackers,
bedankt dat jullie meedenken, we zijn er bijna. Nu nog even de goede draadjes op de juiste plek plaatsten.

RESUME:
1. de oude Varianta paneel is dus minimaal, geen extra aansluitingen ed.
2. nieuwe situatie, wil graag extra aansluitmogelijkheden hebben (minimaal 2);
3. nieuwe situatie werkt dus niet op bestaand paneel?

jessejohn schreef : Yep. Daarom wordt een toplicht ook wel stoomlicht genoemd. Alleen gebruiken als je 'onder stoom' vaart.

Klopt. Wat je wel kunt doen is de stekker die je nu hebt gebruiken.
De stekkers zijn los te verkrijgen en dus zou je een deel van de oude situatie over kunnen zetten.

Voor nieuwe situatie zelf een paneeltje maken of een paneeltje kopen. Ik vind ze altijd erg duur en maak alles lekker zelf.

Jesse John,

je was mij net te snel af. Had gereageerd, maar overbodig.

Dus, helaas afscheid nemen van het oude paneeltje en op zoek naar een paneel met 7 aansluitingen+metertje.

Jesse John,
bedankt voor het schema, wordt vervolgd met foto's, ga nu op het internet speuren, voldoende te krijgen denk in,

Toplicht onder zeil is ook een optie:


www.vaarbewijzen.nl/verlichting-boot.html

Jesse John,

wooooow . . . . ziet er prachtig uit hoor, complimenten.
Waar ik naar zoek is een Retropaneel of paneeltje zelf maken, wel een uitdaging.
Hier moet ik even over nadenken.

op dit moment is de behoeft er nog niet om des avonds te varen, maar aangezien ik bezig ben met reparaties en deels uitbreiding is dit mijn kans.
De link is mooi duidelijk, dank je.
