Onderwerp: Verbinden NMEA draden

Snuggles schreef :
Daar zou ik nu juist wel een kroonsteen of Wago klem gebruiken. Je wil bij het demonteren van de mast immers de draden door de opening naar buiten trekken. Dan zit een aangeknepen connector behoorlijk in de weg.

Onder de mast kan je (onderdeks en droog) inderdaad Wago klemmetjes gebruiken. Je kunt deze onbeperkt vastzetten en weer losmaken. In deze situatie zou ik de aders ofwel vertinnen, ofwel voorzien van goed passende adereindhulsjes.
Zorg er indien nodig ook voor dat alle draden voorzien zijn van een trekontlasting, zodat er geen kracht op de Wago klemmen komt te staan.

Ik wilde eigenlijk een flinke zwanenhals gaan plaatsen vanwege kabels voor marifoonantenne, coax voor de Glomex en bedrading voor dek -stoom en toplicht. Daar gaat zo'n connector toch wel door?

Ik gebruik onderstaande klemmen voor het doorkoppelen of splitsen van NMEA en laag vermogen 12VDC. Ik monteer ze in een slagvast doosje.

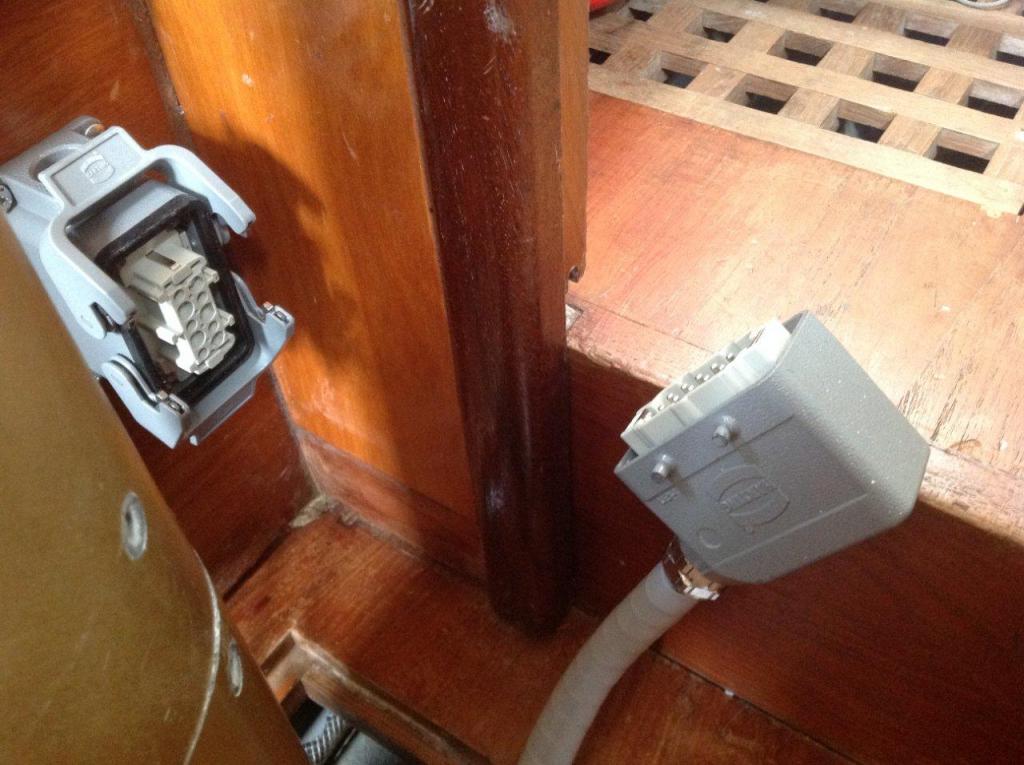

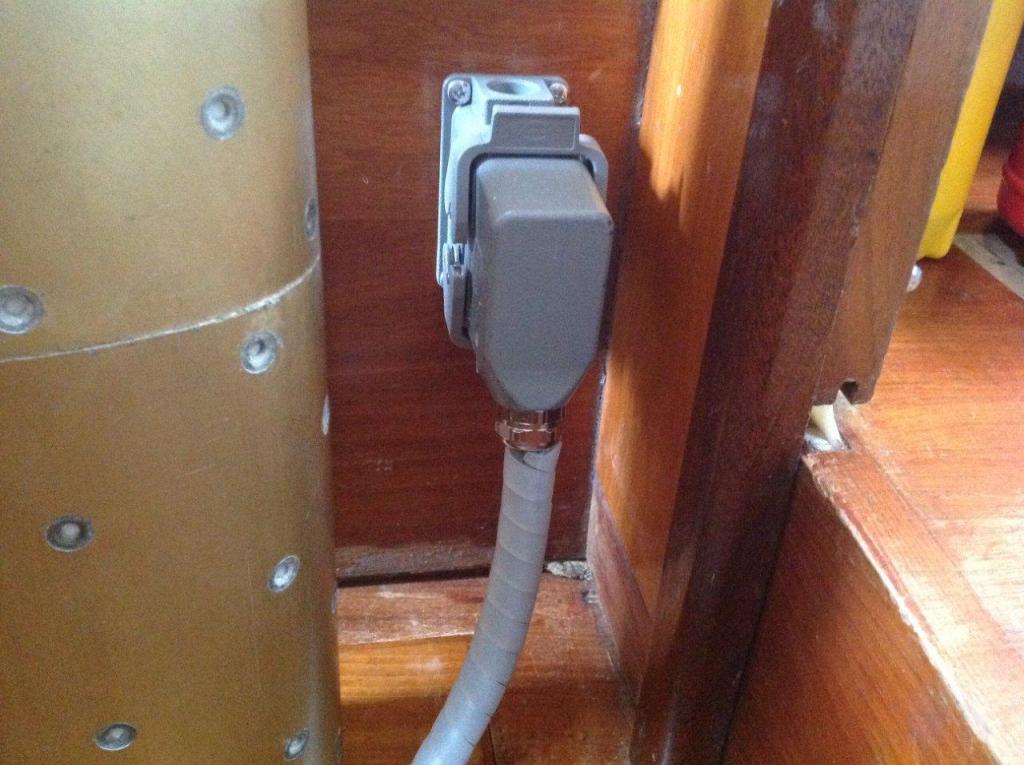

Om de mast elektrisch te ontkoppelen heb ik dit gemonteerd:





Niert alleen voor als de mast er af gaat, maar ook gerustellend bij onweer... .

Snuggles schreef :
Als de connector erdoor gaat is het natuurlijk geen probleem.

Overigens zijn die connectoren er ook in redelijk compacte vorm. Er zit tevens een beveiliging in tegen verkeerd insteken. Maximale stroom van 5A is ook voldoende voor bijna alle toepassingen in de mast.

www.tme.eu/nl/details/mfw-04/s...raster-300mm/ninigi/

Snuggles schreef :
Als het er niet door past: gewoon de zwanenhals van het dek, als de mast eraf gaat. Alle kabels lekker erdoor laten zitten, veel makkelijker.

JohnBerg schreef :
Ach, die fout maak je maar één keer!

nee hoor.....

zeekraal schreef :
Ook gij, Brutus?

En daarna schuif je de kous niet ver genoeg weg en krimpt hij tijdens het solderen vast op de verkeerde plek....

Daarna krimp je hem wel goed en kom je er achter dat er een puntje op de soldeerverbinding stond die door de kous heen dreigt te prikken....

Ik vind die WAGO's nut hebben, maar zeker niet zaligmakend. Oplossingen zoals die van Belerion zijn mooier.

@boarderbas: oefening baart ook hier kunst

Als je een mooie kabelboom wil maken ontkom je niet aan het maken van een mooie degelijke las, of de kabel vervangen.

Om een kabel af te monteren op een stekkerdoos is weer een andere tak van sport.

In een kabelgoot gaat het prachtig

boarderbas schreef :
Moet je maar in één keer goed solderen en er niet zolang over doen dat het vloeimiddel verbrand is.
M.a.w. minder al alcoholische versnaperingen tot je nemen, dan trillen je handen minder.

En om je handen (of die van je vrouw) niet te verbranden tijdens het solderen:



Ook heel handig voor een heleboel andere klusjes. Opgevouwen neemt het heel weinig plaats in.

dat is een pruts dingetje. middel is erger dan de kwaal.

voor de kleine chippies heb ik een twee ogige loep op mn hoofd, juweliers gebruiken die ook.
kan je als een lasbril naar beneden schuiven. Een wereld ding!

roozeboos schreef :
Het gaat niet om het vergrootglas, maar om de twee klemmetjes aan de zijkant om de kabel vast te zetten. Het heet niet voor niets "derde handje"

Zo'n laskap om smd te solderen is weer een ander verhaal.

oh sorry.
zonder dat plastic loepje okay. Blijft een wiebelig prutsdingetje. Misschien moet je m vastschroeven aan de werkbank wellicht.

twee draadjes aan mekaar solderen kan ik ook wel gewoon zonder hulp hoor. Netjes voorvertinnen, dat wel.
Als je dan al je handen brandt, kan je het beter laten doen...

Zoiets: ??

vertin linker draadje ..
vertin rechter draadje ..

Breng linker draadje bij rechter draadje .. maar linker draadje duwt rechter draadje weg of ze staan niet mooi in lijn.

Leg een tang op rechter draadje zodat die vastzit. Nu zitten de draadjes op de tafel en gedeeltelijk onder de tang, gaat ook niet.

Dan maar linker en rechter draadje vasthouden. Sh*t waar houd ik dan de soldeerbout mee vast?

Roep hulp in, maar de draadjes worden nu zo warm dat hulp ze loslaat.

JohnBerg schreef :
Nu nog enkel inbeelden dat je dubbelgeplooid onder een systeemkast met windkracht 5 a 6 op een mijnenjager, op je rug liggend in tropische temperaturen ( omdat de koeling niet werkt ), en iemand die om de 30 seconden komt vragen hoe lang het gaat duren, en dan heb je een indruk waarom ik mijn werk zo boeiend vond.

Snuggles schreef :
Ja hoor, geen enkel probleem, die kleine stekkertjes passen makkelijk door een flinke zwanenhals.

bertilbeumer schreef : Tilia schreef :
De stekkertjes zijn in heel veel soorten en maten te koop bij bijv. Conrad, evenals de benodigde bus- en pencontacten. Zoek daar maar eens op 'micro mate-n-lok'. Je hebt wel de juiste krimptang erbij nodig, maar die kun je goedkoop verkrijgen (ik heb er zo een), of even lenen natuurlijk.

zeekraal schreef :
Ik heb de hele periode dat ik achter meisjes aan had moeten zitten verknoeid aan Robots bouwen...dus ik weet wel hoe dat moet. Maar zoals Tony al een beetje omschrijft, vaak zet je niet keuerig rechtop achter een goedgesorteerd bureau. Daarnaast tril ik ook zonder alcohol.

JohnBerg schreef :
En dan één draadje te lang vasthouden waardoor je zo'n lekker groefje in je vingertop krijgt

Grt Hans

PS soldeerbout even tegen je huid ruikt wel lekker

omega schreef :
Ik hoor het al, een echte kenner

Ik draai altijd de beide draadjes een beetje in elkaar.
Dan hoef ik ze niet tegen elkaar te houden.
n.b. wel eerst de handen goed wassen/ontvetten anders worden ze vettig en vloeit het soldeer niet.

Ad
