Onderwerp: Verbinden NMEA draden

Yellow Boat schreef : Probleem is dan dat de in elkaar gedraaide draadjes samen met isolatie in de krimpkous komen te zitten.
Je hebt dan een dikkere maat krimpkous nodig dan strikt noodzakelijk is. Je totale las wordt er dikker van.

Yellow Boat schreef : Nog nooit last van gehad.

Mijn klus fleece trui heeft ook wat gaten opgelopen met soldeerwerk aan boord.
Dat spul verdwijnt gewoon als je er een soldeerbout tegen houdt

Waterblok schreef :
Dat komt omdat fleece truien van polyester zijn gemaakt, meestal van tot vezeltjes versponnen oude PET flessen.www.willemwever.nl/vraag_antwo...astic-een-fleecetrui
Gewoon een wollen trui nemen , die smelten niet.
Ad

JohnBerg schreef :
Ad

Hallo Belerion,
Ik ben bezig mijn gehele bedrading te vernieuwen, inclusief NMEA. Ik zoek dezelfde klemstrook die jij voor NMEA gebruikt. Waar kan ik die vinden? Via Conrad ben ik dagen aan het zoeken
Groet, Bertil
Belerion II schreef :

Van Baasklus geleerd (geloof ik)
www.eltveghel.com/Rijgklemmen-...RUK_4_94404_535.html

bertilbeumer schreef :
Pfoeh... Ze komen uit mijn onuitputtelijke junkvoorraad. Ik zal eens kijken of en welk merk en type er op staat.
Ik weet dat Phoenix ook kleine rijgklemmetjes heeft. Weidmuller zal ze ook wel hebben.

Ik monteer bij het betreffende GPS of AIS apparaat een kunststof doosje met daarin de betreffende kabel(s). In het doosje maak ik enige stopcontacten waaraan ik de fijne draadjes soldeer. Het geheel kan niet meer bewegen. En met de stopcontacten kun je gemakkelijk allerlei zaken aankoppelen of losmaken. Ik heb er ook nog een paar schakelaars op gemonteerd voor in en uitschakelen van betreffende apparaten.

Voor NMEA maak ik nog steeds gebruik van coax kabel met BNC stekkers. Zijn gemakkelijk los te koppelen en voor meerdere verbindingen doe je er gewoon een T stuk tussen.

Is ook de aansluiting van mijn oude JRC Loran-c navigator, die het nog prima doet.

Is tegelijk afgeschermd.

leuk idee, maar je afscherming gaat niet op. beide nmea draden is data namelijk.
de data draden horen eigenlijk getwist om mekaar.
daar kan je dan nog een afscherming omheen hebben, aangesloten op ground.

nou zal het allemaal zo ook wel goed werken hoor, er gaat maar langzame data overheen.

@rooZ
ik vroeg me ook al af of hij 2polig afgeschermde BNCs bedoelde

Dit is de standaard aansluiting van een JRC Loran voor NMEA. De ommanteling eromheen gevlochten is de min en de kerndraad de data.

Werkt perfect ook bij hoge snelheden. En de BNC stekkers zijn gemakkelijk te koppelen.

ja, is al goed hoor.

RS232 en RS422 doen geen hoge snelheden, het is een paard-en-wagen vergeleken met de huidige snelheden van bijv. Ethernet en Wifi en 4G.

En het gaat dus over alle soorten draadjes gewoon goed, met beperkingen voor de afstanden: hoe langer, hoe langzamer..... 100 keer langere draad: 100 keer minder snelheid (bij RS422).

www.rs485.com/rs485spec.html

holtere schreef :
Fijn, dank! En de anderen ook!

roozeboos schreef :
Dat was ooit het idee, echter het gros van de apparatuur misbruikt de min als return draad.
Op zich is er niets mis mee om coax te gebruiken, het sluit alleen niet zo lekker aan op de dunne aders van de meeste data kabels.

vandaar het eerder geopperde idee om direct bij of achter het apparaat een kunststof doosje te monteren en daarin de dunne draadjes te solderen aan een connector stopcontact. Dan zijn er geen bewegende dunne draadjes meer aanwezig.

Ik doe dat met een bnc connector wanddoorvoer stopcontact.

Daaraan een coax die naar mijn instrument bord loopt en daar een bnc schotdoorvoer doorvoer met twee aansluitingen. Daarmee kan ik op het instrumenten paneel eenvoudig zaken koppelen. Ik heb dan nog een kort stukje coax kabel met een bnc en aan de andere zijde een sub D serieele stekker voor de koppeling naar mijn computer of serieel-usb convertor. Voor meerdere nmea aansluitingen kun je er eenvoudig een bnc t-stuk tussen doen.

Ik vind de coax toch te stug hoor. Het is mijns inziens toch veel beter om soepel draad te nemen.en dat goed te monteren.eenvoudig los te halen dmv bnc connectoren is dan ook niet nodig. Nog afgezien van de relatief hoge prijs van beide connectoren en krimptang.
Maar goed, ieder z'n meug

Beetje oud topic (maar ik was 'm zelf gestart).

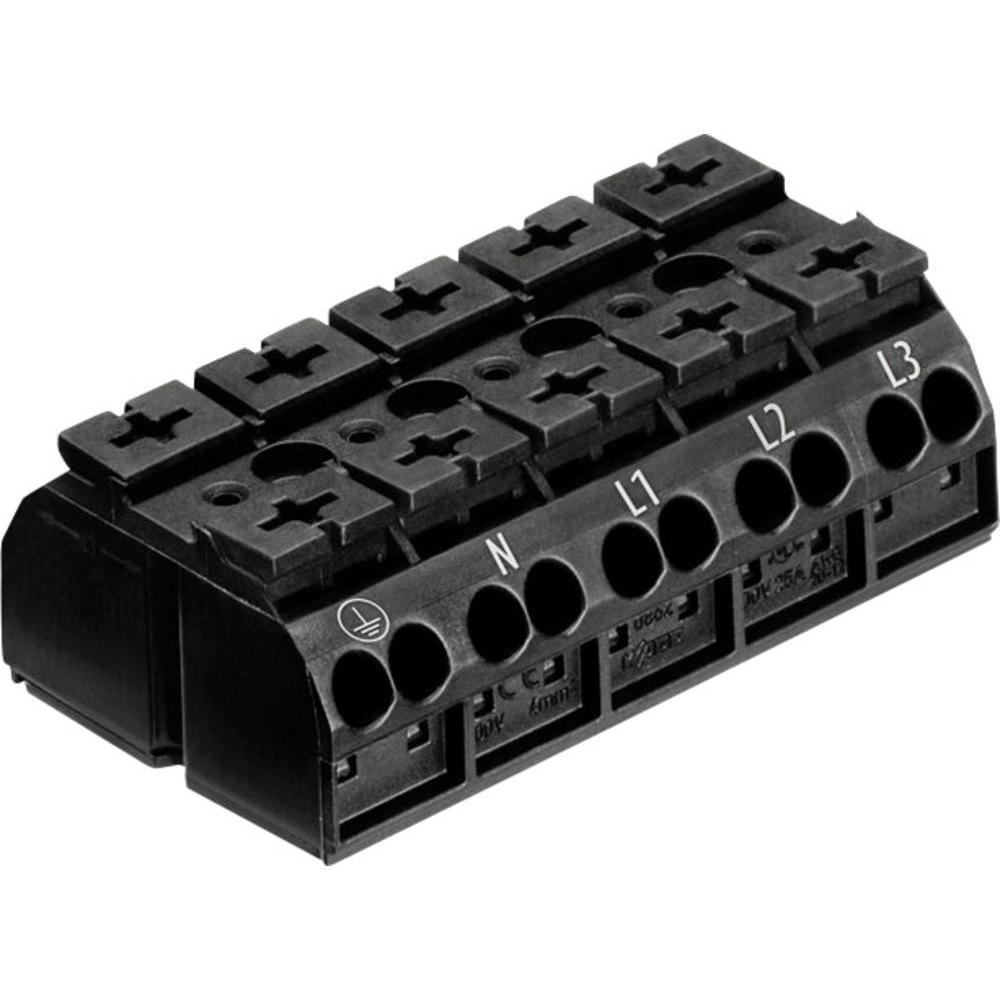

De NMEA draden heb ik inmiddels verbonden. Met "apparaat-aansluitklemmen": en eindhulsjes op de draden.



Voor mij een prima oplossing. Nogmaals dank allen voor de input!
