Onderwerp: Stoeien met een CTRX Graphene + aansluiting

We hebben een mooie AIS CTRX Graphene + gekocht en die zit in een kast ingebouwd.
Op het bedieningspaneel heb ik twee schakelaars en twee mooie ledlampjes.
Een schakelaar zet de AIS aan en dat lampje gaat branden. Met de tweede schakelaar kan ik het AIS-signaal voor zenden aan en uitzetten. Het lampje dat dan moet gaan branden doet het echter niet
Verder werkt alles voorbeeldig, de software via de pc geeft dat ook aan en de lampjes op de AIS werken ook. Alleen dat lampje dus niet. Het is een 12 volt ledlampje (blauw) en aangesloten op de donkergroene en de witte draad volgens de manual zou dat moeten kloppen... Ik meet overigens ook geen spanning op de witte en groene draad en het lampje is gecheckt.
Is lastig want ik kan nu niet zien of we nu zenden of niet zonder de kast open te maken!
Iemand een idee?

Mijn idee is: verkeerd aangesloten......

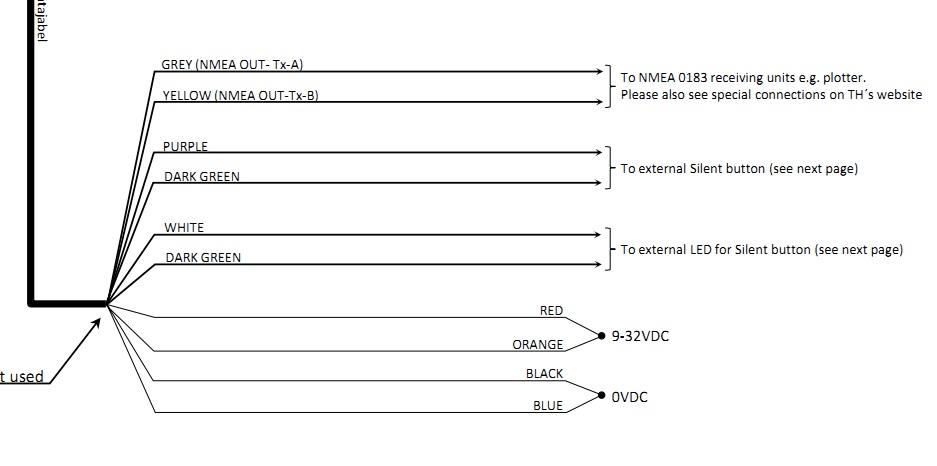

de led en de schakelaar voor external silence hebben aparte draad-paren:

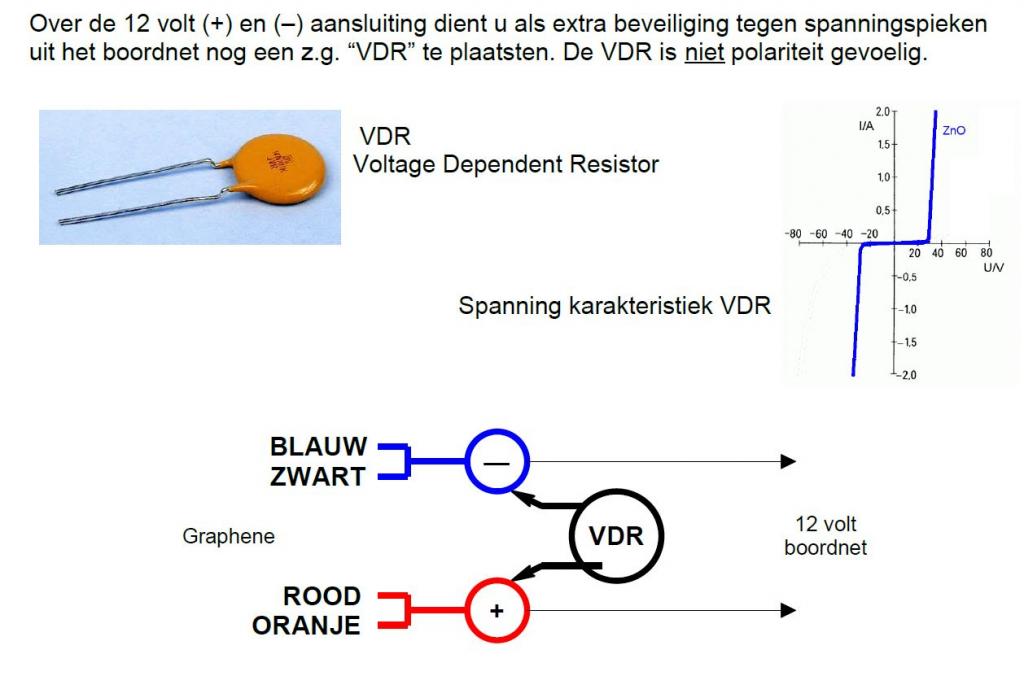

Er is overigens ook nog een belangrijke modificatie voor de voedingsaansluiting:

Ja, ik heb er ook al op zitten staren natuurlijk maar die groene (dark green) is volgens mij een gedeelde draad.
Zou dus naar de schakelaar gaan en ook naar de led.

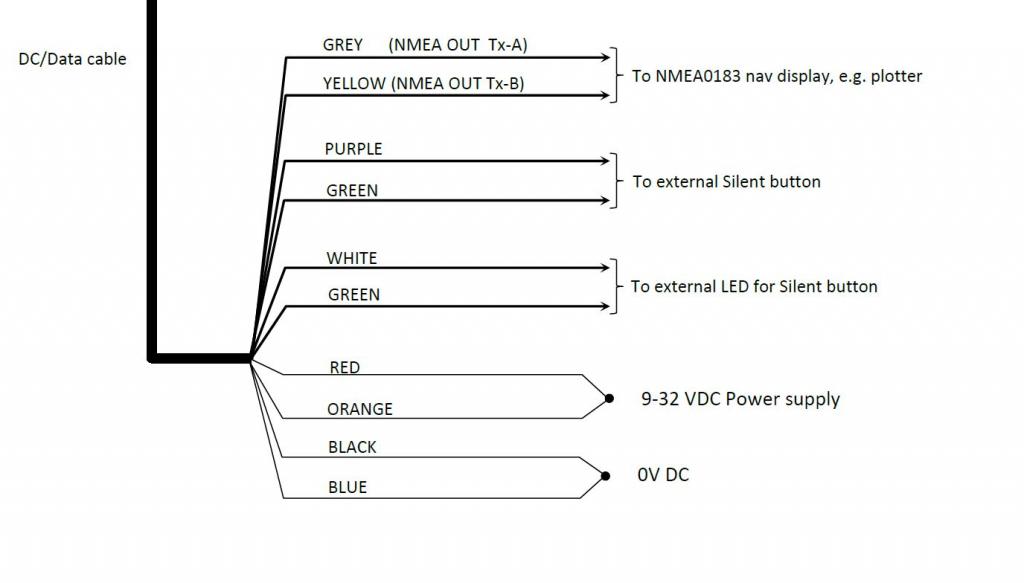

Als ik nu in de manual kijk lijkt het of er tweemaal een dark-green draad zit....zou ik daar overheen gekeken hebben? Tis natuurlijk wel donker in de boot em slecht licht zitten monteren....alles kan?

Een led-lampje het doet alleen als de + en - juist zijn aangesloten.
(Het is een diode dus polariteit-gevoelig)
Wissel dus even de aansluitingen van het LED-je.

Is dit tegen enthousiaste acculaders?
Waar komt die info vandaan?

holtere schreef :
van de importeur. Het hele ding:

Dat....zal ik eerst eens even doen!

Baasklusje schreef :
Zeg klus, heb je wel toestemming van de auteur, en waar is de bronvermelding?

holtere schreef :
Die VDR is tegen EMK pulsen van hydrofoors, elektrische lieren, etc. etc.

Die PDF heb ik geschreven als fabrikant van True Heading.

Als je het serie nummer doorgeeft stuur ik je de laatste versie op van het hele manual.

Zal het nummer even nakijken!
Heb je die VDR's ook op schap liggen?

holtere schreef :
