Onderwerp: VHF/FM antennesplitter tbv FM/VHF receiver

WADnWIND schreef :
Inderdaad, kennelijk niet dus. Heb je misschien een tip voor een eenvoudige FM radio die wel een externe antenne ingang heeft geschikt voor de splitter? Is een gewone autoradio geschikt?

Ik heb nihil verstand van wit- en bruingoed, dat wil ik zo houden...

Alu schreef :

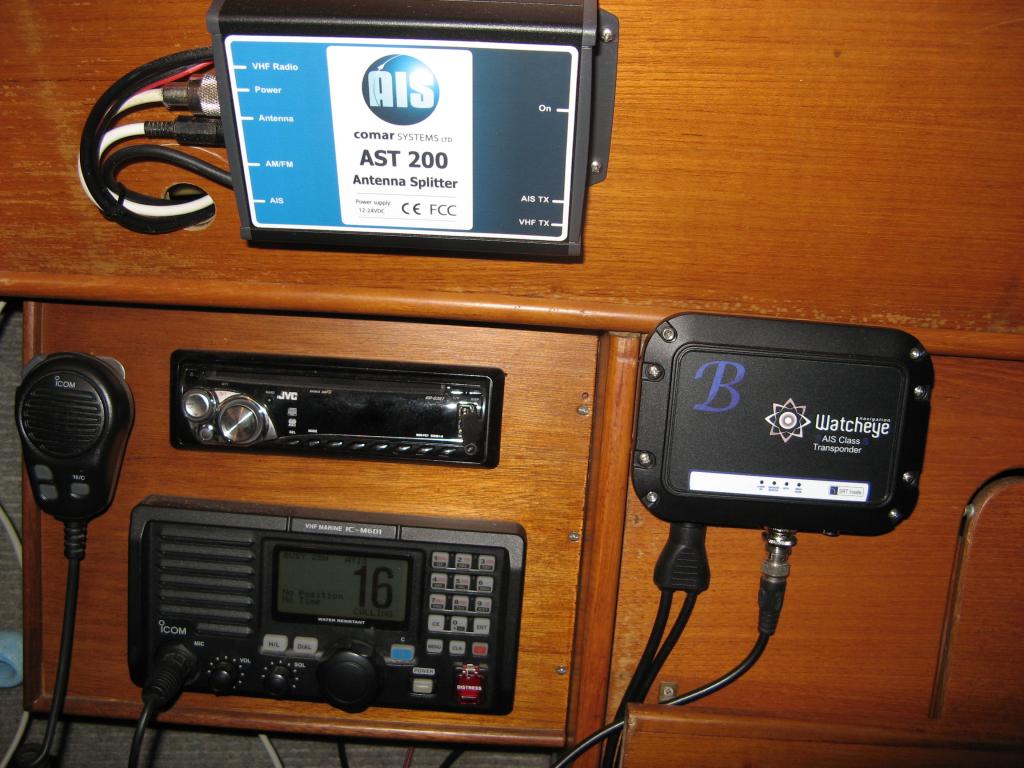

Bij mij zit de marifoon, AIS en een autoradio (met BT, externe ingang en USB) aangesloten via een splitter op een VHF antenne boven in de mast. Voor alle apparaten prima ontvangst (en zenden voor AIS en marifoon)
De splitter heeft een separate FM antenne uitgang.

SCHOP! na precies een jaar haak ik even in op een topic, altijd fijn

probleempje:

Aan boord een autoradio die tot voor kort was voorzien van een autoantenne die HORIZONTAAL achter het schot gepropt was waar ook de elektra allemaal bij elkaar komt.

Nu hadden we al de wens voor een splitter (ais + vhf) en de RG58 kabel wilden we ook wel eens aanpakken.

zo gezegd zo gedaan, nieuwe antenne, H155 kabel van boven naar beneden, vesper SP160 splitter er tussen en voilla, super marifoon en AIS ontvangst.

maar nu de radio nog, BMC connector aan de ene kant, stukje H155 en autoradio (motorola) plug aan de andere kant.

nu komt op 88.7 radio 10 in stero goed binnen, maar voor de rest van de bandbreedte doet ie helemaal NIKS! Als ik de bmc connector van de splitter los haal is ook de ontvangst van de 88.7 weg, dus had het idee dat het niet aan verkeerd solderen/kortsluiting kan liggen.

heeft iemand enig idee?....

Groeten!

Ondersteunt die splitter wel de FM band? Mijn Em-trak splitter heeft een seperate FM-output. Die heb ik overigens nog nooit gebruikt dus ik zou niet weten of het goed werkt, maar als jouw splitter dat niet heeft dan zou ik de oorzaak daar zoeken....

Ik heb dezelfde splitter. Prima FM ontvangst.

www2.vespermarine.com/antenna-splitter-sp160

@Xander, is inderdaad een splitter met FM aansluiting..
misschien toch de radio zelf die het niet aankan?...

@Faran, Dat zou wel moeten ja, thuis heb ik een radio met een stuk speakerdraad er aan geknoopt, die doet het ook, dus een 14m hoog staande antenne zou toch wel IETS meer moeten ontvangen dan niets... (nou ja, radio 10 alleen dan)

Misschien een gekke vraag, maar staat de splitter wel aan ?
Wij hebben een splitter van Easysplit en die geeft het FM-signaal alleen goed door als hij aan staat.
Dit geldt zeker voor de FM-radio omdat ik de splitter dan apart aan moet zetten.
Weet niet of dit ook geldt voor de marifoonband omdat de splitter en de marifoon op dezelfde groep zitten en dus altijd samen aangaan.

Grt Hans

heb ik inderdaad ook al gedaan, maakt niet uit of hij aan of uit staat.

Als de splitter uit staat valt hij uit veiligheidsoverweging terug naar marifoonstand
geen idee of de fm wel constant "gekoppeld" blijft.

Ik zou je stukje kabel met BNC stekker maar eens tegen het licht houden......

Gepost met de officiële Zeilersforum-app

Voor die SP160 kun je van Vesper een kabeltje specifiek voor verbinden met een radio kopen.
Die heb ik er tussen. Nooit een probleem gehad met radio-ontvangst.

Vinni

Misschien een pietluttig vraagje, maar wil graag zeker weten dat mijn AIS ontvangst (geïntegreerd in marifoon) niet nadelig wordt beïnvloed.

AIS transponder komt er voorlopig niet; wil de VHF antenne in de masttop gebruiken voor:
-Marifoon ontvangst en zenden
-AIS ontvangst (via marifoon)
-FM ontvangst

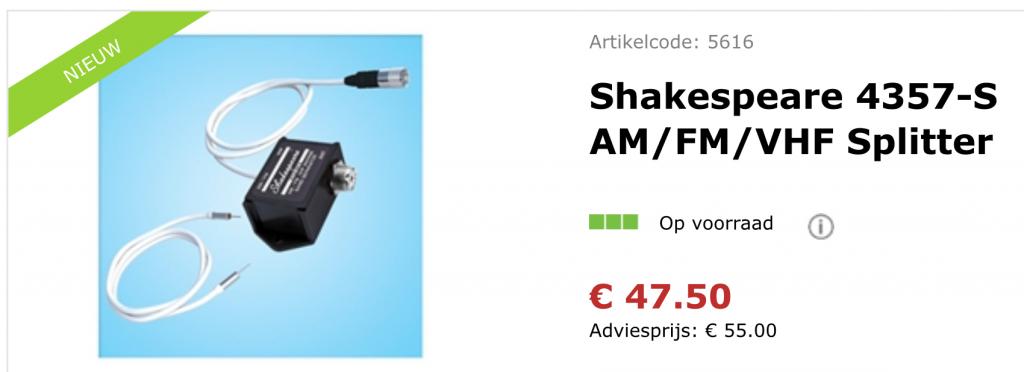

Volgens mij kan ik dan met zo’n splitter uit, maar hier staat niets over AIS ontvangst genoemd:



-Zal dit filter de AIS frequenties in het signaal naar de marifoon in tact laten?
-verzwakking AIS en marifoon ontvangst/zenden?
-Wat gebeurt er met de energie naar de FM radio als de marifoon zendt? Schakelt ie iets om binnenin of worden deze frequenties weggefilterd richting FM uitgang?

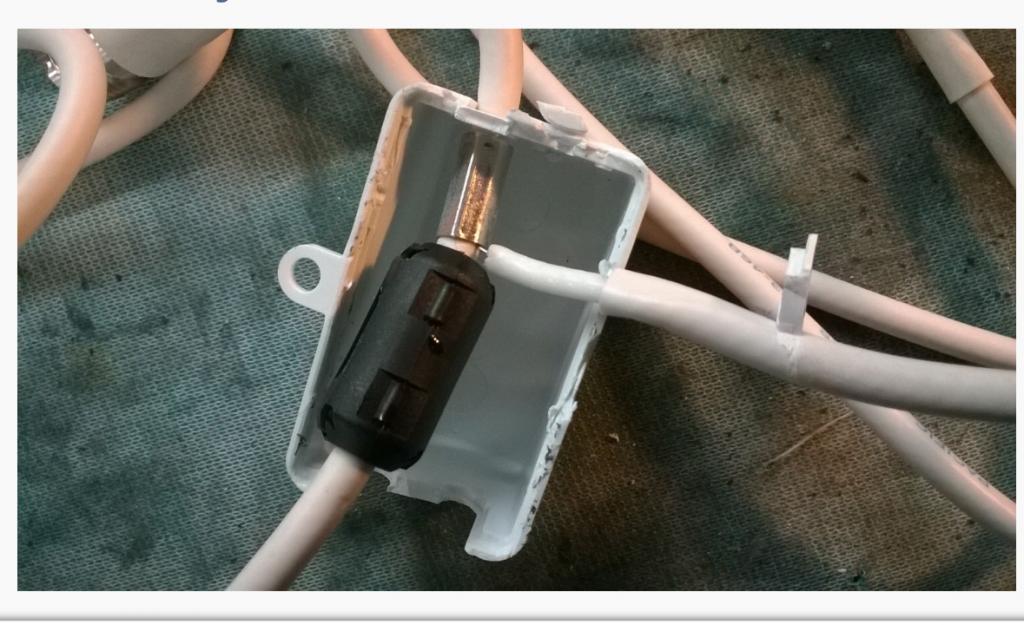

-Of ziet zo’n ding er echt zo uit binnenin (voor FM wordt alleen afscherming gebruikt):

Geen antwoord op je vraag, maar een overweging.
Je schrijft: voorlopig geen ais transponder. Tegen de tijd dat je die wel wil, wil je dan een aparte antenne of met een splitter?
In dat laatste geval zou je nu al kunnen overwegen een splitter voor transponder aan te schaffen. Daarvan weet ik dat de Vesper alles doet wat jij wil. Mijn fm radio werkt probleemloos tijdens uitzendingen van AIS of Marifoon en stoort niet op elkaar. Dat scheelt je 1 keer een aanschaf.

Je redenatie klink goed.

Die Vesper splitter doet wat ik zou willen ook, maar om daar bijna eur 300 voor uit te gaan geven terwijl dit dingetje een past tientjes kost?

Bovendien weet ik niet of die Vesper de AIS frequenties van het deel dat naar de VHF gast stript (of dit niet doet - zoals ik zou willen nu).

Mss toch maar een dedicated FM antenne? Een dipool is eenvoudigvte bouwen, deze dan onderdeks monteren?

Kanaal Frequentie(MHz) Frequentie(MHz) Gebruiksdoel
Schip Wal

AIS1 (87H) 161.975 161.975 AIS transponder
AIS2 (88H) 162.025 162.025 AIS transponder

De marifoonband loopt van 156.000 tot 162.025 MHz.

Dus de AIS kanalen zitten binnen de marifoonband.
( het zijn eigenlijk gewone VHF kanalen die voor AIS zijn voorbehouden.)
En een goede VHF antenne splitter moet deze signalen dus (zo goed als ongestoord) doorgeven.

Elke verandering aan de antennekabel van de VHF zal een ( klein ) negatief effect hebben, op je marifoonontvangst en zendsterkte. In vele gevallen is zo een splitter geen probleem.
Een splitter ook, afhankelijk van de kwaliteit zal dit een groter dan wel een kleiner effect zijn.
En waarschijnlijk is invloed van de duurdere splitter minder.

Antwoord op je vraag: "wil graag zeker weten dat mijn AIS ontvangst (geïntegreerd in marifoon) niet nadelig wordt beïnvloed."

1) De AIS ( en de VHF ) ontvangst worden wel nadelig beïnvloed door een splitter in je antennekabel te plaatsen. ( maar hopelijk, afhankelijk van de kwaliteit van de splitter, erg weinig.)


2) FM ontvangst kan makkelijk via een kleine antenne apart gedaan worden.

Ik gebruik een kleine VHF antenne op mijn hekstoel voor AIS en VHF ontvangst ( wel met splitter maar alleen omdat ik die had). Die antenne doet ook dienst als noodantenne en is zo geinstalleerd dat ik snel van antenne kan wisselen op mijn marifoon. ( Dan ook splitter er tussen uit ).

Het kan zijn dat het stukje coax tussen de splitter en de radio toevallig nét een 1/4 of een 1/2 golflengte is. Dat kan dit soort problemen geven. Als je de lengte niet gelijk maakt aan veelvoud van 75 cm kan dat verschil uit maken.

Er vanuit gegaan dat het stuk coax geen interne sluiting of onderbreking heeft in de stekkers o.i.d.

WADnWIND schreef :
Dat wordt dan 0,66 x 1/4 λ of een veelvoud
De verkortingsfactor van coax er ook nog even op loslaten.

Maakt het nog uit voor dat stukje tussen splitter en radio of je 50Ω wat gebruikelijk is voor marifoon of 75Ω wat voor FM radio geschikt is, wordt gebruikt ?

Volgens mij zijn autoradio’s een 50 Ohm systeem.

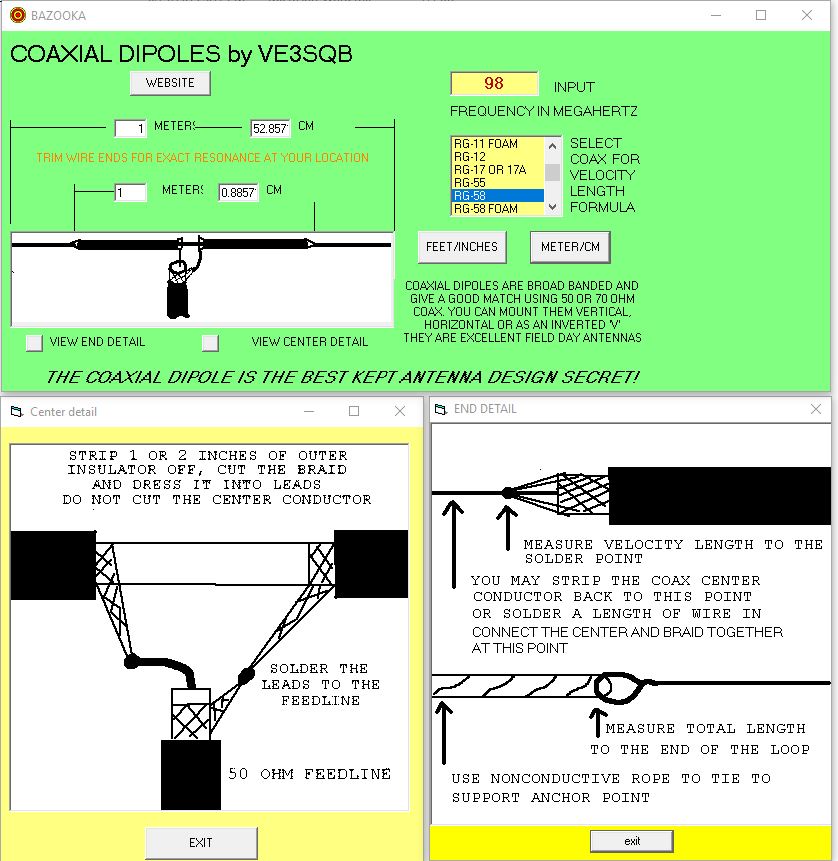

Nog even over de polarisatie van FM radio in Nederland: ik ga dus een folded dipole bouwen: moet die dan horizontaal of vertikaal geplaatst worden? Horizontaal krijg ik wel kwijt ergens onder het gangboord. Vertikaal kan in een kastje, maar dan komt het ding gemiddeld lager. Ik ga gewoon proberen wat het beste werkt, maar begrijp niet dat de aktieve Hirschmann raamantennes voor horizontale montage bedoeld zijn...

Goed idee, of zou meeliften met de VHF antenne hoog in de mast met een goede splitter betere resultaten geven?

Oja: aanleiding dit draadje te vervolgen is dat gebruik van de reserve VHF antenne op de hekstoel (zonder splitter..) crappy resultaten geeft voor FM

RVS marifoon antennes zijn relatief scherp afgestemd op marifoon en dus ongeschikter voor FM. Witte staven zijn simpele dipolen en daardoor breedbandiger en geven meer resultaat op FM.
Dit geldt wel voor de glasfiber antennes van AC-marine en Procom en misschien Comrod.

De Franse en Italiaanse en New-Zeelandse en Amerikaanse en Engelse rommel moet je links laten liggen.

henkvd schreef :
Ja, correcte aanvulling, bedankt Henk.

Nachtvlinder schreef :
Zo'n antenne moet je verticaal plaatsen. Ik heb er één binnen naast de kajuitingang hangen. De onderkant reikt tot op de vloer. Prima ontvangst.

Dank allemaal,

Ik ga voor een vertikaal geplaatste folded dipole antenne. Zal voor het midden van de FM band gaan qua afstemming, zo'n 98 MHz (heb geen favourite stations)...



www.nsw.wicen.org.au/technical...olded-dipole-antenna

In mijn geval:

Na mijn marifoon zit een easytrx WiFi doos. Hier is marifoonantenne op aangesloten, maar dient ook voor ontvangst en zenden ais. Regelmatig op de plotter (RayMarine en gekoppeld aan RM marifoon) melding dat AIs signaal wegvalt. Marifoon antenne is een spriet en er zit een dikke kabel tussen alle apparaturen.

Radio is een jvc met aparte antenne en een DAB antenne. Zo vaak slechte ontvangst, zowel FM als DAB

DAB heb ik inmiddels opgegeven; had dit als optie bij mijn Fusion radio, aktieve DAB antenne op hekstoel. Vaker geen dan wel signaal. Zal wel te laag zijn of ik vaar in nog niet gedekte gebieden. Ik houd het nog even bij FM - blijft nog een paar jaar in de lucht...
