Onderwerp: Autohelm 1000 storing continue piep(1000 zonder +)

Een hulpvraag mbt een Autohelm 1000 (dus zonder de plus)

Als ik hem aanzet is er alleen een harde continue voortdurende piep, geen text op het display, nada nopes.

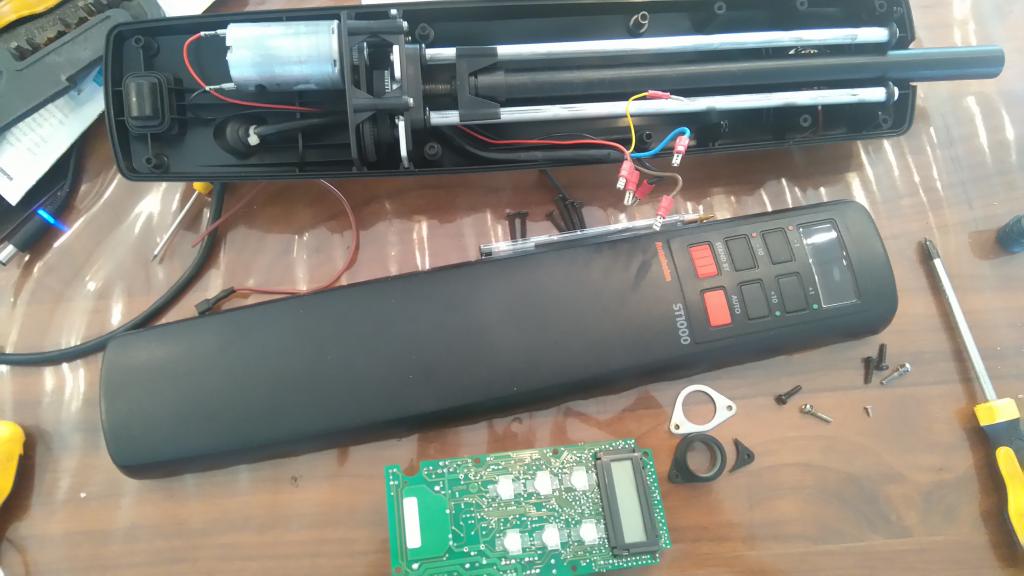

Unit is nog niet eerder open geweest (zo lijkt) wat me opviel is dat de binnenste geleidebus was gebroken en het alu plaatje licht verbogen.

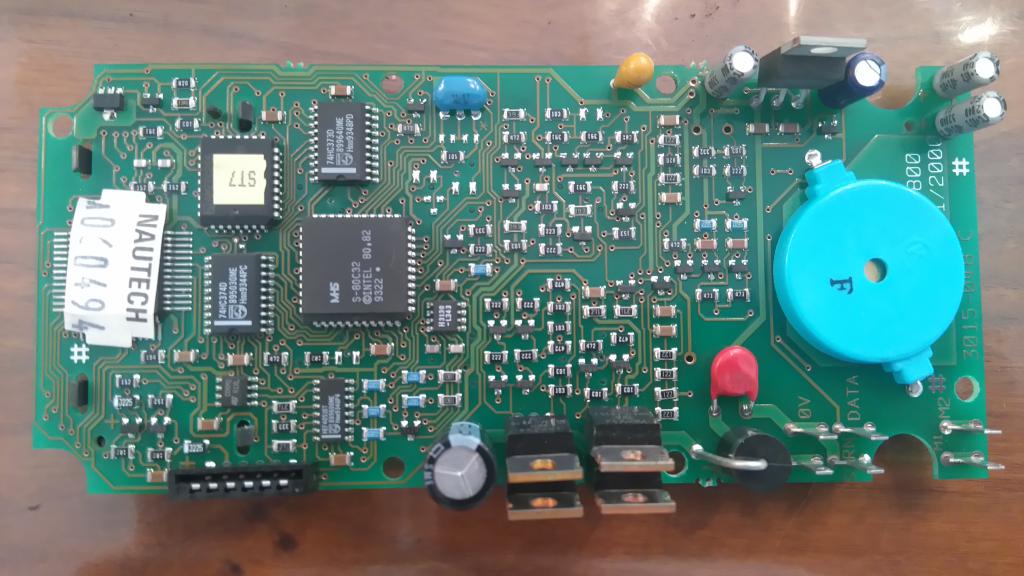

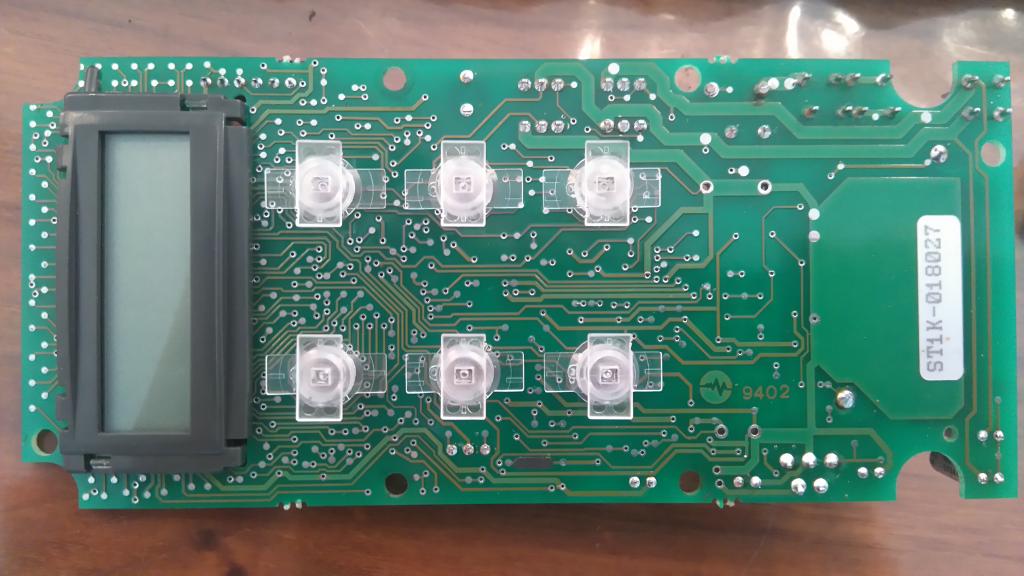

PCB is netjes, geen corrosie, geen vuil

Boel losgekoppeld en de print appart op een 12v voeding gezet, nog steeds een piep.

Graag tips hoe ik dit kan opvolgen....

Mijn vermoeden is dat er een overbelasting is geweest met als resultaat een te lage interne spanning.

Autohelm 1000 heeft geen display???

zeilersforum.nl/index.php/foru...handbediening#866161

St1000 zonder nmea maar met seatalk is de voorloper van de 1000+



Verschil geen nmea in.

Nog een kleine toevoeging, de motor werkt probleemloos dus probleem zit in de printplaat.

En weer een opvolger van de Autohelm AH1000....

Piept hij vanuit de buzzer of op een andere manier?

Hi Wadnwind,

Vanuit de buzzer, heb ook een stukje doorgemeten maar ben er mee gestopt, buzzer is om gekvan te worden, iets zachter dan een brandmelder maar net zo irritant

Ik zie wel wat verkleuring bij het 1e component, maar daar is slechts een verlies van 0.4 volt als ik het goed heb gelezen is deze bedoeld om voltage fluctuaties te voorkomen.

meet eens de spanningen over de elco's ook de gele tantaal elco ?

buzzer gewoon ff los solderen, om hem tijdelijk het zwijgen op te leggen.

Is hij plotseling gaan piepen, of naar aanleiding van iets?

Aanleiding is niet heel duidelijk.

Wat ik zie is dat de eindstop een opdonder heeft gekregen, is ook gescheurd, het vermoeden is dat ie is vast gelopen in de max positie of iemand is erop gaan staan.

Het defect is een erfenis van de vorige eigenaar

Lijkt erop dat ik maar eens een avondje moet gaan meten met de multimeter om te zien waar op het board de spanning te laag is, heb de manual dus dat is dan stap 1.

Zal ook nog eens proberen of ik in de software reset kan komen met de knoppen combi zoals hieronder omschreven, als dat werkt is dat een cheap upgrade van 1000 naar 2000 met een kortere hard over time.

This can be changed by a series of keys being pressed as follows:
Hold in the +1 and -10 keys for ten seconds . Unit will display type setting, i.e. 800. Release the keys and hold them in again for another 10 seconds until the display begins flashing the type setting. Toggle this setting to the appropriate type with the plus and minus keys. Repeat holding in the +1 and -10 keys for another 10 seconds to exit this calibration mode and save the changes to the settings.

I have also changed a 1000 to a 2000, this does increase the actuator speed slightly.

Steve
Read more at www.ybw.com/forums/showthread....#yj5dhbhRBL78GheQ.99

Kun je de nummers van die 4 transistoren eens geven, ik heb een kapotte transistor maar die is niet meer te krijgen. Het zijn die 4 grote die bij elkaar staan normaal zijn het 2X2 dezelfde.
Alvast bedankt.

optisch gezien is er niks ontploft.
je hebt geen tekst op display.
Eerst kijken of je spanning hebt op de microcontroller.

tussen beide rode lijntjes op die ontkoppelcondensator moet 5 volt staan.

roozeboos schreef :
Check, staat 5 volt op, ga even kijken hoever ik kom met nameten van de verschillende ontkoppelingen, zag zo snel al 11v 2 v 5 v en 1v en 0,1v op de meter staan

Even kijken of ik dat kan koppelen met het diagram

Zeerover schreef :
huidige nummers op het PCB, 8w4y 9351 en 4i2y 9410

Na wat meten zie ik voltages die niet in het schema staan, echter ik heb niet het schema van de 1000 maar de 1000+.....

Als ik meet over de buzzer is die 0v....maar t ding staat wel te schreeuwen...kortsluiting?

Tijdens het meten over de buzzer begon ook de spanningsregelaar links boven de buzzer warm te worden



Geloof dat dit lastiger aan het worden is dan gehoopt....

Er zitten op de print een paar grote componenten. Soms kunnen de solderingen door trillen losraken. Dat kun je zien aan een soort ring rondom de aansluitdraden. Voor alle zekerheid kun je deze componenten nog even goed doorsolderen.

Grt Hans

buzzer wordt niet met een gelijkspanning aangestuurd, maar met een wisselspanning uit een oscillator voor de buzzer.
wat meet je over de elco's rond de spanningsstabilisator, allemaal even meten ook de gele tantaal en de grote naast de denk Fet's

De soldeer spullen lagen op tafel dus maar gelijk even alle grote componenten op de print even door gesoldeerd.

De boel even aangesloten en nog steeds de zoemer aan.

Enige wat me opviel is dat de transitor (zwart met koelvlak) boven de zoemer wel behoorlijk warm is geworden tijdens het testen, is het de bedoeling dat deze zo warm is?

Update!!!

Heb in de datasheet gelezen dat er een reset optie op de spanningsregelaar zit meer eens een hard reset uitgevoerd door de reset poot met de spanning te verbinden..


En ja hoor..piep - dan 1000 op het scherm en C320....hij doet het weer.

Nou zou dit volgens mij ook zonder de harde ingreep moeten lukken maar vooruit.

Mocht ik weer problemen met deze automaat krijgen gaat de spanningsregelaar vervangen worden.

Binnenkort testn op het water...ben benieuwd....

Zoals ik al eerder had gedeeld zitten er in de chip meerdere modellen voorgeprogrammeerd.

800, 1000, 2000, 3000, 3001, 4000, etc...

Dusss.... Dat gaan we eens proberen, handleiding zoals hieronder gebruikt en staat nu als 2000 geprogrammeerd. Ik merk dat de snelheden net iets hoger liggen, reacties zijn net wat feller... gebruikt dus ook meer vermogen schat ik zo.





This can be changed by a series of keys being pressed as follows:
Hold in the +1 and -10 keys for ten seconds . Unit will display type setting, i.e. 800. Release the keys and hold them in again for another 10 seconds until the display begins flashing the type setting. Toggle this setting to the appropriate type with the plus and minus keys. Repeat holding in the +1 and -10 keys for another 10 seconds to exit this calibration mode and save the changes to the settings.

I have also changed a 1000 to a 2000, this does increase the actuator speed slightly.

Steve
Read more at www.ybw.com/forums/showthread....#yj5dhbhRBL78GheQ.99

hoe kan je m nou precies resetten?

Pin 5 kort aan 1 geloof ik



Korte spanning op de reset pin heeft volgens mij de boel opgelost, echter zou de capaciter die eraan gekoppled zit dit moeten doen na een fout of overload.

Alle elco's vervangen, zeker de 2 kleintjes, dat resetten is gewoon een referentie spanning die hoog genoeg moet worden om de reset op te heffen, is zo analoog als wat, het reset circuit kijkt naar de 12 Volt die binnen komt, deze moet boven de 8 Volt komen om via een paar transistors en een referentie zener de reset lijn vrij te geven.
Dipt of valt de ingangsspanning even weg dan hoor je normaal een kort piepje, met de fout erin blijft de reset lijn te laag en blijft deze piepen, als je de boel nu weer aansluit zal die denk ik weer vrolijk blijven piepen.

Hoi Henk,

Ik heb al een aantal testen uitgevoerd, ook onder belasting en krijg geen nieuwe errors.

Het doorsolderen van de componenten zou wel eens de reden kunnen zijn dat hij goed blijft.

Voor de bedrijfszekerheid is het vast verstandig het een en ander te vervangen.

Begrijp niet helemaal welke je nu adviseerd om te vervangen....

if it works don't fix it..

Met door solderen heb je de kleine elco's tijdelijk gereanimeerd, dat is alleen niet blijvend, fout komt wel weer terug.
vervang gele tantaal elco en de 2elco's naast de spanningsregelaar en de 2 elco's op de hoek van de print bij de zoemer, je reset nml helemaal niets met de procedure die je hebt uitgevoerd in de zin van een software reset, het is oude techniek en je reset is niets meer dan een spanning oke, iedere keer als de spanning te laag wordt, gebeurd nml precies het zelfde, reset lijn wordt laag, in jouw geval wordt hij door een lekke elco alleen niet meer zo hoog dat de reset lijn vrij geven wordt.
