Onderwerp: Probleem stroom via zonnepaneel

Probleem stroom via zonnepaneel 20 okt 2018 15:18 #989807

  • Vinni
  • Vinni's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5353
Wij hebben op de Zeewinde één 100Wp Sunbeam zonnepaneel op de buiskap liggen. Deze is aangesloten op een Mastervolt SCM25 MPPT.

De plus van de SCM25 is aangesloten op Batterij I van de Mastervolt Battery Mate IG 1602. De aarde van de SCM25 is aangesloten op een centraal aardpunt.

Batterij I op de IG 1602 is het verzamelpunt waarop verder de acculader en via de IG 1602 de dynamo is aangesloten op de serviceaccu, een 210 Ah Gel accu.

Het was me al eerder opgevallen dat het zonnepaneel niet laadde. Dit is af te lezen op het schermpje van de SCM25.

Vandaag stond de batterijmonitor op 86% / 12,6V terwijl de SCM25 aangaf dat de batterij op 14V stond en volledig was geladen. Dit klopt dus niet!

De accu wordt dus, ondanks dat deze niet vol is, niet geladen door het zonnepaneel.

Kan helaas geen verhelderend schema leveren. Die skills heb ik niet.

Wat is er hier aan de hand?

Vinni
Laatst bewerkt: 20 okt 2018 15:26 door Vinni.
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 20 okt 2018 15:24 #989810

je zegt centrale min

Zit er toevallig niet een accuschakelaar dicht bij de accu die open staat ? :unsure:
Zoek niet naar 100 dingen waarom iets niet werkt! Zoek naar 1 ding wat wel werkt .
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 20 okt 2018 15:28 #989812

  • Vinni
  • Vinni's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5353
Nee.....
Vanuit de serviceaccu gaat er één dikke pluskabel naar de verbruikers.
Daar zit wel een accuschakelaar.

In de min-bekabeling om het zo maar te noemen zit geen schakelaar.
Vinni
Laatst bewerkt: 20 okt 2018 15:29 door Vinni.
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 20 okt 2018 15:39 #989816

ok, hmmm en neem aan dat die hoofdschakelaar wel ingeschakeld staat ?

Kan me nog niet echt een voorstelling maken hoe het zit bij jou :unsure:

dus op de input van de mastervolt, zit alles aangesloten dynamo, lader en zonnepaneel en die gebruiken ook het zelfde min punt begrijp ik ?
Zoek niet naar 100 dingen waarom iets niet werkt! Zoek naar 1 ding wat wel werkt .
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 20 okt 2018 15:45 #989818

  • Vinni
  • Vinni's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5353
Jeroen-pion schreef :
ok, hmmm en neem aan dat die hoofdschakelaar wel ingeschakeld staat ? Uiteraard maar dat mag volgens mij niet uitmaken.

Kan me nog niet echt een voorstelling maken hoe het zit bij jou :unsure:

dus op de input van de mastervolt, zit alles aangesloten dynamo, lader en zonnepaneel en die gebruiken ook het zelfde min punt begrijp ik ? Inderdaad

Voor de volledigheid....de acculader staat uiteraard niet aan en de dynamo levert geen stroom. Er wordt alleen stroom geleverd door het zonnepaneel....nou ja....da's de bedoeling.

Vinni
Laatst bewerkt: 20 okt 2018 15:47 door Vinni.
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 20 okt 2018 15:49 #989823

Mag niet uitmaken maar er zit wel vaak iets “voor” de schakelaar en daar weer achter de verbruikers, dus ja vandaar de vraag van de hoofdschakelaar :)

Als alles op 1 plus zitten en op DEZELFDE min is het inderdaad raar dat je 2 waardes hebt :unsure:
Zoek niet naar 100 dingen waarom iets niet werkt! Zoek naar 1 ding wat wel werkt .
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 20 okt 2018 16:05 #989832

Alle laders op één punt is de meest voor de hand liggende aansluiting prima in orde.
Alles meet op het zelfde punt en regelt naar die spanning, zo hoort het.

Bij verschillen als eerste controleren welk meetpunt juist is met een multimetertje.

Is het zon paneel 36 cellen of 32 cellen?
Hoeveel is de open spanning van het zon paneel?
Wat is de kortsluitstroom van het paneel?
Hoeveel is de zon instraling ongeveer?
Wat is de spanning op de paneel ingang van de regelaar?
Is er een load aansluiting waar iets op staat?
Zijn er geoxideerde contakten?
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 20 okt 2018 16:14 #989833

  • sy helios
  • sy helios's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7120
@Vinni
heeft het ooit gewerkt?
Helios (het Griekse woord ἥλιος betekent "zon") is de zonnegod Zoon van het Titanenpaar Hyperion en Theia, broer van Selene (Maan) en Eos (dageraad). Met zijn zonnewagen rijst hij bij dageraad op uit de Okeanos, rijdt langs de hemelkoepel en verdwijnt `s avonds in het westen weer in de oceaan....
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 20 okt 2018 16:40 #989837

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 14098
zit er een uitgaande zekering in de regelaar?
het lijkt er op dat de regelaar keurig zijn werk doet, maar geen verbinding heeft met de accu.
Communiceren kost soms geld, niet communiceren kost vaak meer.....
www.platbodemforum.nl
Laatst bewerkt: 20 okt 2018 16:42 door WADnWIND.
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 20 okt 2018 16:42 #989838

  • yannick
  • yannick's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 87
Zit er geen zekering tussen de regelaar en de accu? Zou wel moeten, als de zekering stuk is, dan krijg je het zelfde effect.

Kan je eens meten hoeveel volt je meet op de accu aansluiting van de regelaar, zowel overdag als na zonsondergang?
Laatst bewerkt: 20 okt 2018 16:43 door yannick.
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 20 okt 2018 18:22 #989860

  • ReneK
  • ReneK's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 924
Spanningsval (te dunne kabels) tussen de PV panel en de akku ?
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 20 okt 2018 18:39 #989863

  • Vinni
  • Vinni's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5353
sy helios schreef :
@Vinni
heeft het ooit gewerkt?

Nee....ik twijfelde altijd.....omdwt vaak de giek er boven hangt.
Maar vandaag eens de giek volledig van het paneel weggedraaid.
Je ziet dat het paneel amper 9 Watt opwekt en de MPPT verkeerde waarden geeft.
Of wellicht meet hij de waarde wel juist maar dan zit er ergens anders een fout.

Vinni
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 20 okt 2018 18:40 #989864

  • Vinni
  • Vinni's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5353
WADnWIND schreef :
zit er een uitgaande zekering in de regelaar?
het lijkt er op dat de regelaar keurig zijn werk doet, maar geen verbinding heeft met de accu.

Dat klopt....morgen eens de zekering controleren.
Maar...als de MPPT geen vebinding heeft....dan kan hij toch ook geen waarde van 14V meten?

Vinni
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 20 okt 2018 18:42 #989865

  • Vinni
  • Vinni's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5353
ReneK schreef :
Spanningsval (te dunne kabels) tussen de PV panel en de akku ?

Nou....dr zit nog die MPPT tussen.
Zal morgen eens de kabeldikte controleren.
Maar ....kan haast niet.......maar goed....meten is weten.

Vinni
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 20 okt 2018 18:57 #989868

  • sy helios
  • sy helios's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7120
vanuit de manual is niets over een zekering te vinden.
sterker nog, advies is extern te zekeren.
aangezien de regelaar 14V aangeeft en geen laadstroom, ;lijkt me dat de verbinding naar de accu niet wordt gezien.
dit kan de min of de plus zijn.
als ik het goed begrijp staat de verbinding los van je diodebrug toch?
dwz stroom kan direct naar de accu en hoeft niet door de brug.

meet maar eens tussen de uitgang en de plus van de accu
ik denk dat je iets van 14- 12,5= 1,5v gaat zien
Helios (het Griekse woord ἥλιος betekent "zon") is de zonnegod Zoon van het Titanenpaar Hyperion en Theia, broer van Selene (Maan) en Eos (dageraad). Met zijn zonnewagen rijst hij bij dageraad op uit de Okeanos, rijdt langs de hemelkoepel en verdwijnt `s avonds in het westen weer in de oceaan....
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 20 okt 2018 19:11 #989871

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 14098
Vinni schreef :
WADnWIND schreef :
zit er een uitgaande zekering in de regelaar?
het lijkt er op dat de regelaar keurig zijn werk doet, maar geen verbinding heeft met de accu.

Dat klopt....morgen eens de zekering controleren.
Maar...als de MPPT geen vebinding heeft....dan kan hij toch ook geen waarde van 14V meten?

Vinni

als er, op welke wijze dan ook, geen of erg slechte verbinding is met de accu, kan de regelaar vanuit het paneel gevoed worden en dus keurig 14v aangeven.
ik neem aan dat er een voltmeter of display op de regelaar zelf zit?
Communiceren kost soms geld, niet communiceren kost vaak meer.....
www.platbodemforum.nl
Laatst bewerkt: 20 okt 2018 19:12 door WADnWIND.
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 20 okt 2018 19:24 #989873

Stap voor stap de fout mogelijkheden elimineren, beginnen bij de bron, het paneel.
En dan zo verder naar de accu.
De vragen in een eerdere post gesteld beantwoorden zal vermoedelijk snel de oorzaak zichtbaar maken.
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 20 okt 2018 22:48 #989893

  • ReneK
  • ReneK's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 924
Vinni schreef :
ReneK schreef :
Spanningsval (te dunne kabels) tussen de PV panel en de akku ?

Nou....dr zit nog die MPPT tussen.
Zal morgen eens de kabeldikte controleren.
Maar ....kan haast niet.......maar goed....meten is weten.

Vinni

idd , maar als de kabel tussen de PV en MPPT , of MPPT en akku (te) dun is krijg je wel een spanningsval en dus verkeerde waardes ?

vandaar mijn (te dunne kabels) tussen de PV panel en de akku ?

zou ook nog een corrosie kunnen zijn of 'gewoon' een niet goed contact makende kabel ergens
kun misschien initieel goed meten maar als er stroom gaat lopen wordt het warm en krijgt je een overgangs weerstand = spanningsval

alles even goed nakijken , schoonmaken, aandraaien etc

eigen ervaring : ik dacht dus dat alles goed was aangedraait , maar toch de kabel van de mppt naar de akku die (veel te) warm werd , bleek de schroef om de + in de mppt naar de akku zwaar te lopen en was dus niet geheel goed aangedraait , effect was een heel warme kabel en veel te weinig stroom naar de akku (beetje rare zin maar je snapt wat ik bedoel)
Laatst bewerkt: 20 okt 2018 22:56 door ReneK.
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 21 okt 2018 06:28 #989897

  • vrijheid
  • vrijheid's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 140
Die batterymate heeft een bekrachtiging nodig (op de ig) om te werken. Normaal gesproken loopt dat via een geschakelde plus (vanaf het contact). Hoe heb je dat geregeld bij de aansluiting van het paneel?

Werkt het wel als je het paneel rechtstreeks op de accu aansluit?
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 21 okt 2018 06:50 #989898

In de handleidingen van de (mppt) regelaars staat meestal (altijd?) dat de accu verbinding moet hebben met de regelaar vóórdat het paneel wordt aangesloten en dat anders de regelaar kapot kan gaan of verkeerd ingesteld wordt. De regelaar moet dus de accuspanning zien voordat het paneel stroom gaat leveren.
Dat betekent in feite ook dat het paneel via de mppt altijd moet zijn aangesloten aan de accu en dat die aansluiting dus niet via een hoofdschakelaar dient te gaan. Zet je die hoofdschakelaar regelmatig uit zou de regelaar dus kapot kunnen gaan of verkeerd ingesteld worden.
Hoe belangrijk dat echt is en waarom dat zo is weet ik niet maar ik heb me er maar aan gehouden.
Zo zit het bij mij ook al vele jaren probleemloos.

Hier een voorbeeld van wat Steca (www.steca.com/index.php?Solar_...r_solar_home_systems ) ervan zegt in zijn manuals :
"Observe the following connection sequence when commissioning the
system:
1. Connect the battery to the charge controller – plus and minus.
2. Connect the photovoltaic modules to the charge controller – plus and
minus.
3. Connect the load to the charge controller – plus and minus.
Follow the reverse procedure when uninstalling!
Note: If you do not follow the correct connection sequence, automatic
adjustment for 12 V / 24 V systems will not work correctly and the battery
can be damaged!"

Ad
Laatst bewerkt: 21 okt 2018 06:55 door Yellow Boat.
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 21 okt 2018 07:06 #989900

Wat ik me veel meer afvraag, wat is die 14V die de MPPT aangeeft? Niet de voltage van de accu maar ook niet de spanning van het zonnepaneel...
Only fools rush in
syonlyfoolsrushin.blogspot.nl/
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 21 okt 2018 07:40 #989904

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 14098
@algemeen

dit lijkt de situatie;



op de plek van het kruisje is iets mis.

of dit nu dunne draden zijn of defecte (interne) zekering of slecht of los contact maakt niet uit.
de regelaar ziet geen of onvoldoende accu.
echter de regelaar doet prima zijn werk aan zijn kant van het kruisje.

ff zoeken en meten dus, moeilijk kan het niet zijn.
Communiceren kost soms geld, niet communiceren kost vaak meer.....
www.platbodemforum.nl
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 21 okt 2018 07:52 #989907

  • vrijheid
  • vrijheid's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 140
Yup....met als kleine aanvulling dat rondom het kruisje nog ergens die battery mate zit
Laatst bewerkt: 21 okt 2018 07:55 door vrijheid.
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 21 okt 2018 08:05 #989908

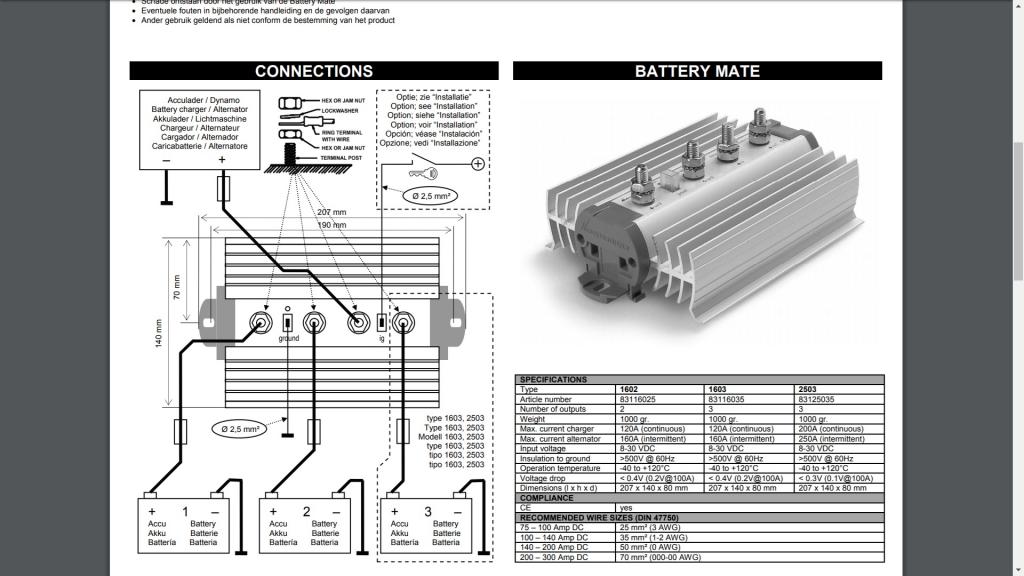

Vinni schrijft " Batterij I op de IG 1602 is het verzamelpunt waarop verder de acculader en via de IG 1602 de dynamo is aangesloten op de serviceaccu, een 210 Ah Gel accu.
"
maar klopt dat wel? Want op die manier doe je niks met die battery mate laadstroomverdeler. "Battery I is ook niet het verzamelpunt maar bij de 1602 de middelste aansluiting. battery I is ook geen ingang maar een uitgang.
Als dat een schrijffoutje is en de boel is aangesloten op de middelste aansluiting zoals op onderstaande copie uit de manual dan is het vrij duidelijk wat er aan de hand is. Een mppt regelaar voor één accu kun je niet met zo'n laadstroomverdeler aansluiten op twee accu's omdat de regelaar zo niet constant de spanning van de accu kan zien. Daarom zit er zo te zien ook een sense aansluiting op dat ding en die moet aangesloten zijn op de uitgang van de regelaar. Dan zou het wel moeten werken.
Heb ik ooit ook geprobeerd met mijn vroegere splitter van vetus ( hele dure en een van de eerste FET splitters_) en dat ging niet.
Daarom heb ik jarenlang de solar regelaar alleen rechtstreeks op de lichtaccu gezet tot ik begin dit jaar een speciale duo regelaar heb gekocht die twee uitgangen heeft.Heelaas geen mppt want ik kon geen duo regelaar vinden met mppt ( ja twee mppt's kopen was natuurlijk ook mogelijk geweest) . Deze dus : www.solarpowersupply.nl/produc...-laadregelaar-12-24v
en daarmee kan ik beide accu's onafhankelijk laden met mijn paneel.
Ad

Laatst bewerkt: 21 okt 2018 08:16 door Yellow Boat.
Alleen ingelogde leden kunnen reageren.

Probleem stroom via zonnepaneel 21 okt 2018 08:18 #989912

Vinni

Wat WW aanwijst is heel simpel te doen.

Neem EERST de draden van het paneel los en daarna de draden aan de regelaar die naar de accu gaan.
Liefst één voor één zodat je geen kortsluiting maakt!
Bekijk de draadeinden en regelaar contacten geod of daar geen corosie of andere storing zit.
Zet ze weer goed vast en meet dan de spanning aan de regelaar, is die niet gelijk aan de accu spanning, dan controleer je de accu kant van de draden op dezelfde manier.

Wanneer je dan toch de paneel contactenlos hebt, controleer dan ook daar even open spanning en kortsluit stroom (van de panelen!)
Stroom zal ergens tussen 6 en 8A moeten zijn, en spanning ergens tussen 20 en 23V.
Dit afhankelijk van de belichtingssterkte.
Alleen ingelogde leden kunnen reageren.
  • Pagina:
  • 1
  • 2
Tijd voor maken pagina: 0.256 seconden
Gemaakt door Kunena




© Zeilersforum.nl
