Onderwerp: DC - DC Converter van 12V => 12V en 5V

Voor het aansluiten van een 12 Volt PC Monitor (1A) en een Raspberry Pi 5 Volt (1A ?) in mijn boot op een 12 Volt accu ben ik nog steeds op zoek naar een DC-DC converter met spanningspiek beveiliging. Liefst in 1 apparaat zodat ik maar 1 extra apparaat aan boord heb. Wie weet er een goede oplossing?

Kijk hier eens.

www.meanwell.nl/Default.aspx

A

Ik had precies dezelfde wensen en kwam deze tegen:
Voor de rpi:
www.budgetronics.eu/index.php?...=75&aid=9095&lang=NL

Voor de 12 volt pc:
www.budgetronics.eu/index.php?...75&aid=23650&lang=NL

Dat werkte prima tot ik de acculader aanzette en erachter kwam dat de uitgangspanning met 2 volt omhoog sprong. Net zoveel als de ingangspanning omhoog ging
Niet goed dus, dat kunnen die dingen niet.
Toen heb ik deze gekocht:
www.marinediscounter.nl/orion-...vanic-isolation.html
Hopelijk blijft de uitgangspanning bij deze wel gelijk, ik heb hem nog niet aangesloten.

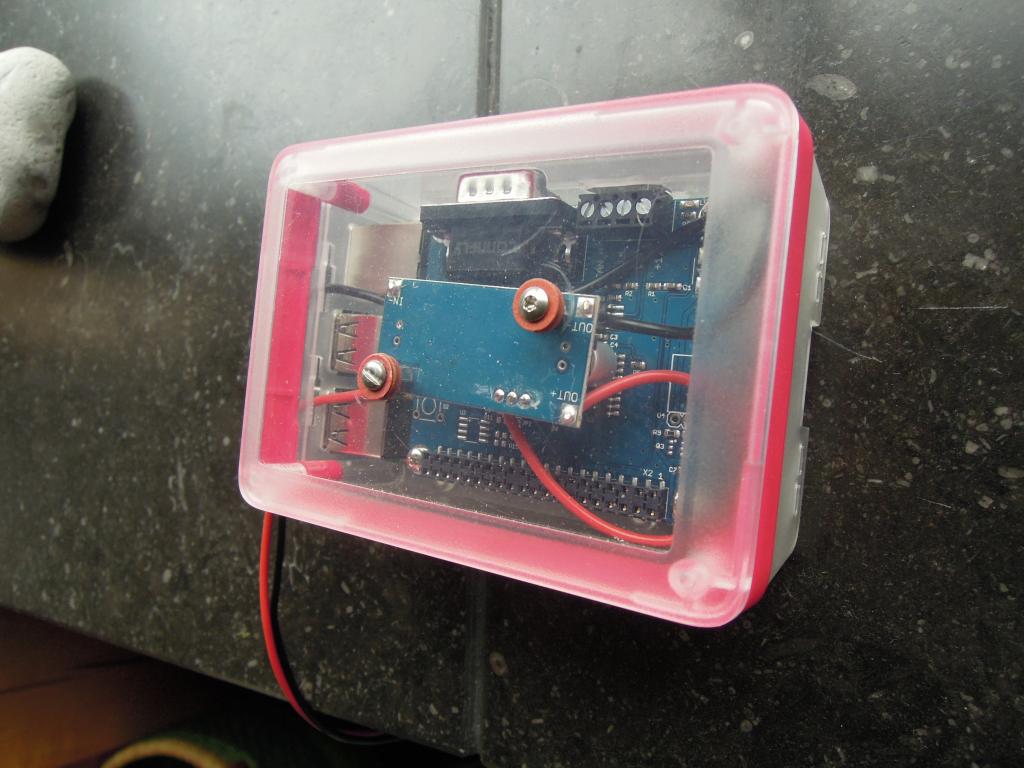

De omvormer van 12 naar 5 volt heb ik in de behuizing van de rpi gezet zie:

holtere schreef :
Hoe heb je dat printje gemaakt van 12 naar 5 Volt?

AdB schreef :
Dank, ik heb ze een email gestuurd met de vraag voor een oplossing.

Er staat een link in mijn eerdere post. Van de Victron 12-12 converter ga je naar een 12-5 converter.
Doe je dit niet dan blijft de uitgangspanning van je 12-5 converter jojo-en op de accuspanning die immers ook flink op en neer gaat van 12 naar 14,8 volt.

holtere schreef :
Duidelijk, had het niet goed gelezen.begrepen. Printje is nu ook duidelijk. Dank je.

Hier ook een Mainwell 25A-5 voeding aangebracht. Deze is verbonden met een schakelaar op het instrumentenbord. Geeft 5 volt, die je ook nog wat kunt bijregelen naar 5.1 of 5.2 bijvoorbeeld.
Voor de voeding aan de 12 volt kant heb ik de monitor 12 volt aangesloten.

Met de schakelaar zit ik tegelijk de RPI aan en de bijbehorende monitor.

Na gebruik schakel ik beide weer tegelijk uit.

De Mainwell 25A-5 is een prima beveiligde en geisoleerde voeding. Ophangen is wat lastiger. Er schijnt wel een beugel voor te verkrijgen zijn.

Ben hier zeer tevreden over. Je kunt er ook nog meer 5 volt apparaten aanhangen.


Bram

brambo schreef :
Ideaal gezien zou ik zo'n converter willen hebben met 12V input en als output 12V & 5V (dus 2x). Dat zou het mooiste zijn volgens mij.

Ik denk dat ik een mogelijke oplossing heb. Was even vergeten dat ik nog een StromPi V3 voor dit project had besteld. Zie
https://www.joy-it.net/en/strompi-3/ dus mbv dit Raspberry opbouw board kan ik de Raspberry op de 12Volt van de DC-DC converter aansluiten.

Dan zou ik met zo'n Meanwell (http://www.meanwell.nl/products/Meanwell-SD-150C-12---DCDC-converter-Vin-36-72V-Vout-12V-125A__SD-150C-12.aspx) goed uit de voeten kunnen, toch?

Ik denk dat je deze nodig hebt:

www.meanwell.nl/products/Meanw...-42A__SD-50A-12.aspx

groter vermogen is er niet voor 12 Volt ingangspannning.

zeilbootje schreef : Die Strompi vreet alles. Daar heb je geen verdere stabilisatie bij nodig.

Koezt schreef :
Dat is ook weer zo. Je hebt gelijk. Ik wil alleen niet rechtstreeks de PC monitor op de accu aansluiten. Dus daarvoor nog steeds een converter voor nodig.

voor de rpi: tinyurl.com/yblcrrdz

brambo schreef :
Ik heb die inmiddels ook en bevalt prima.
Maar hoe bedoel je bovenstaande opmerking? Je kan hem toch gewoon ergens op schroeven? Ik heb het geheel op een houten plankje, met Rpi, RoosMux en wat verbindingsklemmen.

Ik heb de "Victron Orion-Tr 12/12-9 DC DC Konverter isoliert 12V 9A 110W" via Amazone besteld voor 66 euro.
Reden voor de keuze: deze heeft een gesloten behuizing tov de Mainwell. De Mainwell kan ik niet via de Mainwell site bestellen (alleen business to business).

Ik wil deze converter aansluiten op de Accu van de boot, dus 12V input en als output de 12V PC Monitor en de Raspberry Pi via de StromPi-V3. Dan zou het geheel moeten werken denk ik (hoop ik).

Bas van Dijk schreef :
Ik heb er 2, 1x 12-12 en 1x 12-5V. Die 5volt is voor USB te laden.
Ik heb ze met een zelfklevend klitteband vastzitten, gaan geen kant op.

Ik heb de voeding ook opgehangen met de gewone bevestiging. Maar een solide beugel zou ik verkiezen.

Die schijnen er te zijn.

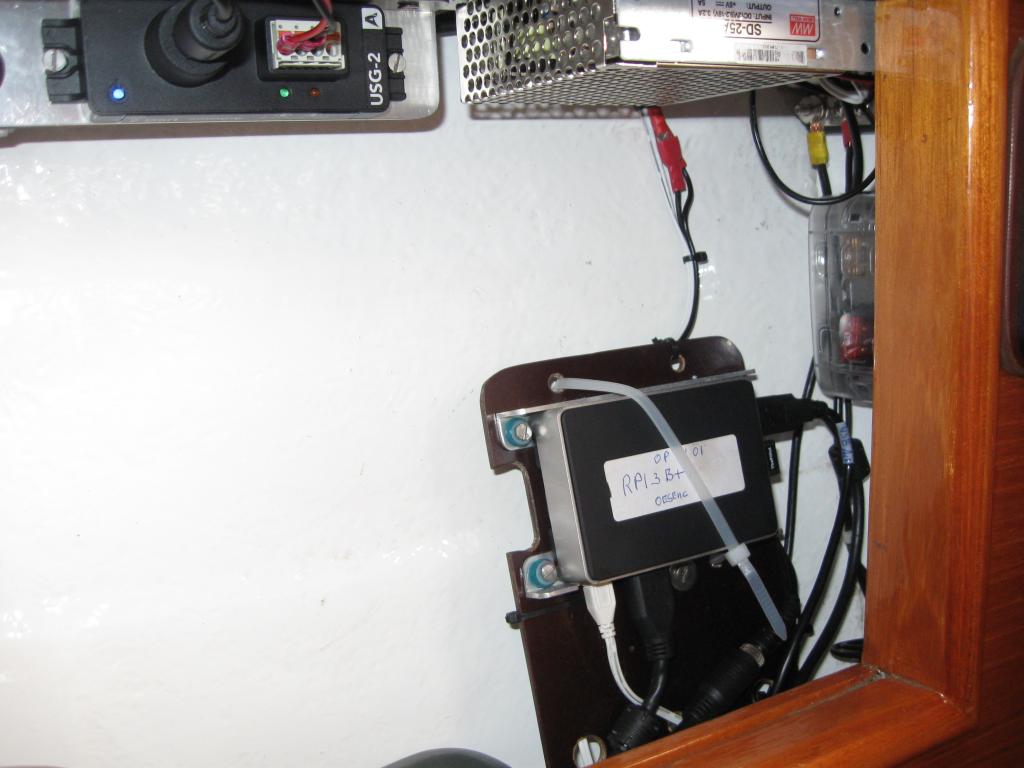

Hier een beeld van de uitvoering. De RPi staat op een rvs steuntje met daarop een pertinax/tufnol plaatje.

Naast de Actisenve (niet nichtbaar links boven) zitten op het alu hoekprofiel twee tuimelschakelaars waarmee ik het NMEA183 echolood en mijn oude Furuno GPS antenne kan in-of uitschakelen.



Bram

Ik had dus de “Victron Orion-Tr 12/12-9 DC DC Konverter isoliert 12V 9A 110W” (URL) besteld en die wil ik samen met de StromPi (URL) gaan gebruiken om de montor en Raspberry te voeden.

Vandaag eindelijk aan toe gekomen om alles aan te sluiten. Alles lijkt in eerste instansie goed te werken today ik wat langer de Raspberry aan laat staan (dus echt wil gaan gebruiken). Na het opstarten van de Openplotter image valt de Raspberry spontaan ineens uit. Van het een op het ander moment een zwart scherm. Heel vreemd. Enig idee wat er aan de hand zou kunnen zijn?

De DC DC coverter zit aangesloten op de accu, op de output zijn de monitor en de StromPi op de Raspberry aangesloten.

(Helaas ben ik vergeten om weer te testen of met een normale 220V adapter de setup het wel blijft doen, helaas nu weer thuis, kan het niet proberen).

zeilbootje schreef :
Iemand een idee wat er aan de hand zou kunnen zijn?

Zit de strompi achter de dc-dc? Ging je monitor uit of je pi? Of beiden?

Accuspanning ok?

boarderbas schreef :
StromPi zit achter de DC DC en alleen de Raspberry ging uit. Monitor bleef het doen. Accu spanning Simon, lag ook aan de walsteoom. Moet dus in de SteomPi liggen, denk ik. Maar hoe te onderzoeken en op te lossen?

Dit draadje illustreert nu exact waarom ik zeer waarschijnlijk niet over ga naar een raspberry pi aan boord.
Ik was dat 2 jaar geleden wel van plan, maar heb ook meerdere keren dit soort ervaringen etc.
Dat wil je echt niet hebben aan boord.

Gelukkig, ik heb het probleem gevonden. De StromPi is een slim apparaat, bij detectie van stroom uitval kan daar op gereageerd worden, bijvoorbeeld door over te schakelen naar een tweede voeding zoals een batterij of door Raspberry de opdracht te geven uit te schakelen. Bij mij stond dus ingesteld dat hij na X seconden de Raspberry moest uitschakelen. Een frimware update en een configuratie wijziging heeft er voor gezorgd dat de Raspberry nu stabiel op 12v blijft draaien. Ik kan nu verder met de NMEA configuratie etc.

zeilbootje schreef :
Om het even af te ronden en ook even voor mijn persoonlijke begrip: wat is nu precies de functie van die Strompi?
