Onderwerp: NMEA2000 terminator in voedingskabel?

Hi all,

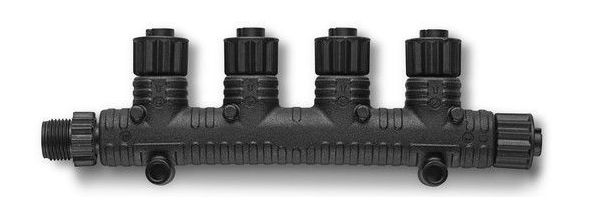

Ik heb deze winter lekker ingekocht, en wil nu een nmea2000 netwerk aan boord leggen. Ik heb alleen nog geen t-stukjes en terminators. In alle documentatie staat dat de windunit een ingebouwde terminator heeft, dus die gaat aan het ene eind van de backbone. Voor de rest heb ik dan nog een plotter, een klok, een gps en een dst800. Nu wil ik het liefst zo'n handig ding van de watersportwinkel kopen, waar je vier apparaten op kan aansluiten (een nmea stekkerdoos zogezegd).
Mijn vraag: kan ik de terminator aan de andere kant van de backbone in de voedingskabel integreren, zodat ik niet een extra t-stuk hoef in te passen? En zo ja, waar zet ik dan dat 120 ohm weerstandje?

De setup wordt dan:

windunit -- stekkerblok met in de bovenste vier ingangen de instrumenten -- voeding+terminator

Gerelateerde vraag: de plotter heeft een stekker waar zowel nmea200 als voeding op uitkomen. Moet ik dan nog een aparte voeding op de backbone aansluiten of wordt het netwerk gevoed via de plotter? En zo ja, kan ik dan volstaan met een terminator aan het andere eind van mijn backbone?

De setup wordt dan:
windunit -- stekkerblok met instrumenten (en voeding via plotter) -- terminator

Alvast dank weer!

Ja dat kan, je kan alleen geen "echte" voedingskabel gebruiken je moet gewoon een M12-5pin stekker (NMEA2000 Field installable) voor de voeding en dan zelf 2 voedingsdraden monteren met zekering en tussen de 2 data-aansluitingen de weerstand/terminator.
Nee plotter geeft als het goed is (zover mij bekend) geen voeding op de bus.

Dank! Dat scheelt toch weer ruimte in een toch al krap electronicakastje bij de kaartentafel.

Skyhi schreef :
Dan koop je toch wat minder, dan past het ook beter...

WADnWIND schreef : het is gewoon een heel klein kastje..

In plaats van dure kwetsbare en ruimtevretende t-stukjes zou ik zoiets overwegen:
Klik

Nachtvlinder schreef : Wauw. Wat IS dat in hemelsnaam?

Zie draadje “nmea2000 op de Devicenet manier”. Even zoeken...

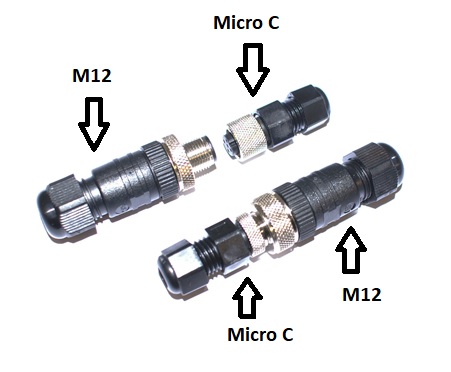

Dat gaat het voor hem niet worden Hij vindt de M12 al te groot en wil Micro C!

Micro-C = M12 = standaard N2K stekkers

Die 2 grote sockets gebruik je niet (alles staat parallel in die JB).

Nachtvlinder schreef :
Zie:

@Skyhi misschien een oplossing! Ik heb nog wel 3 stuks female terminators, dat zijn de zelfde Micro C stekkers met het weerstandje er in gesoldeerd en een dopje om de kabelingang af te sluiten, die kun je natuurlijk naar wens ombouwen!

Zeilprutser schreef : Met alle respect voor je forumnaam, maar dat wordt een beetje gepruts, en hoewel ik van solderen hou, doe ik dat liever met schoon materiaal dan dat ik werk van anderen (inclusief leveranciers) moet ombouwen. Misschien wordt mijn volgende project wel het verbouwen van mijn navigatiehoek, zodat ik daar op een normale manier een paar meter kabel en stekkertjes kan wegmoffelen!

Omdat die Micro C te veel "gepruts" opleveren gaan ze er dus ook uit, maar ja jij gaf aan dat je de M12 te groot vindt, dan zou dat een oplossing kunnen zijn.

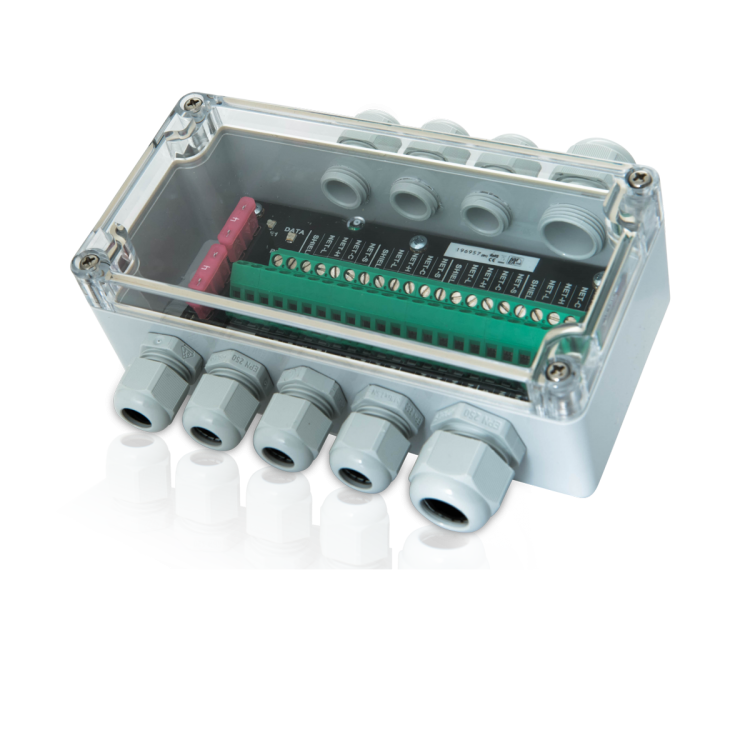

Je kunt trouwens voor NMEA2000 ook gewoon een junction box gebruiken dit is bijvoorbeeld de QNB-1 van Actisense



Dan heb je geen stekkers nodig.

Betekent die box dat je in theorie ook gewoon met plakband de draadjes in elkaar kan draaien om een nmea2000 bus te krijgen? Zo simpel kan het toch niet zijn?

Skyhi schreef : Zo lang je de plakbandjes niet tussen de aders krijgt gaat dat ook ja. Vraag is voor hoe lang.

Skyhi schreef :
Tja zo simpel is het, die T-stukken en stekkers zijn gewoon "waterdichte" verbinders je kan natuurlijk op elke alternatieve bij voorkeur "betrouwbare" manier verbinden.
Een beetje afscherming kan natuurlijk ook geen kwaad, ik hoop dat in die actisence box daar ook een beetje rekening mee gehouden is.

@ZP: op de Turck JB passen de standaard N2K stekkers. Eens?

Op mijn werk gebruiken we voor CAN-bus sub-D-connectoren, gaat ook prima hoor, van 100kBit tot en met Flexible Datarate.

Dus ja, plakbandje er om werkt in de praktijk ook prima.

En bij mij aan boord werkt het zelfs met slechts 1 eindweerstand met best veel meuk eraan. Heel kritisch zal het niet zijn, in onze toepassing

Nachtvlinder schreef : Ja eens, en ook dus de micro-C, ik bedoelde alleen dat hij zo weinig ruimte had/heeft dat hij de M12 stekkers als te groot vindt en Micro-C stekkers wilde, dan is die Turck toch een aardig groot blok, het is natuurlijk afhankelijk van wat voor soort ruimte hij heeft, het kan best zo zijn dat hij wel de diepte heeft maar niet de lengte en dan is inderdaad jouw blok een optie.

Ah, ok. Vond deze JB in mijn geval juist compacter dan een streng van 9 ofzo T-stukjes. Zal van de installatie afhangen...

Nachtvlinder schreef : Ook dat klopt! Maar TS gaf aan dat hij een blok met 6 aansluitingen heeft en dan door de terminator en voedingskabel te combineren er net mee weg kwam

Bijv:

Zeilprutser schreef : En misschien moet ik me gewoon niet zo aanstellen om alles heel 'mini' te willen uitvoeren. Ik ben alleen nogal huiverig voor veel lange opgerolde kabels en connectoren, wordt toch warm achter dat houten plaatje.
Voor wat ik nu op het oog heb, is een 4-weg stekker met termination aan beide uiteinden voldoende (eentje in de windunit en een in de voedingskabel). Voor de nog aan te schaffen AIS knoop ik er dan wel een extra T-stukje aan.

Edit: @Zeilprutser: je was me net voor..

Nachtvlinder schreef :

Dan heb je geluk, maar er is maar 1 manier om er achter te komen, voeding er af, en meten op de can L en H draden, 60 Ohm , dat is wat je wil meten, 120 Ohm, een weerstand te kort, 40 Ohm een weerstand te veel, kan dat ja lange dropkabels hebben een ingebouwde weerstand, deze hoort er in en vormt 1 van de eindweerstanden, bv een Airmar wind meter.

Werkt het soms ook als je geen 60 Ohm meet, ja dat komt voor, goed is het niet en als je gaat uitbreiden, kom je erachter dan het allemaal ineens niet meer werkt.

Connectors, feitelijk heb je ze helemaal niet nodig, makkelijk is het wel voor later, de vervoeide kroonsteentjes zou ook gewoon kunnen.

Enkele spelregels , een drop kabel is max 6 meter, langer kan maar maximaal 2 met eindweerstand, dit zijn dan tevens je afsluitweerstanden.
Kom je daar niet met weg dan een trunkkabel gebruiken en 1 van de lange kabels meeverhuizen naar het einde, trunkkabel mag zonder diktes te noemen, tot 250 mtr lang zijn.
