Onderwerp: Verschillende apparaten aan elkaar knopen.

Bonjour!
Op dit moment zit de marifoon aan de kaartplotter gekoppeld via een NMEA 0183 verbinding.

Als ik de windmeter en de stuurautomaat ook op de kaartplotter wil aansluiten moet ik dan een soort splitter inbouwen?

(Ik kan me voorstellen dat twee apparaten nog wel onderling communiceren maar bij meerdere wordt het een ratjetoe).

Ik heb hier totaal geen kennis van.

Merci!

Er zijn weinig onderwerpen waarover hier zoveel geschreven is als dit onderwerp. Probeer de zoekfunctie (sleutelwoorden NMEA, mux, multiplexer) en er gaat een wereld voor je open. Wees selectief, want er valt zoveel te lezen dat je kans loopt het begin van het zeilseizoen te missen.

Gepost met de officiële Zeilersforum-app

Sponsor Star Tracking heeft een multiplexer die het zelfs bij mij al jaren probleemloos doet. Allerlei soorten, merken en leeftijden apparaten doorelkaar.
De uitleg en hulp op afstand wanneer je vast zit, via Chris zelf of via de anere gebruikers hier op ZF maken wat mij betreft het verschil. Ook de handleiding die verder gaat dan een A5 in 20 talen helpt.
Vorige week weer iemand gesproken die uiteindelijk alles had vervangen omdat hij er niet meer uit kwam. Dan gaat dit prima.
www.star-tracking.com/mpxwifi.html

In het heeeel kort: Als je van de uitgang één appraat naar meerdere ingangen van apparaten wil zenden, kan dat probleemloos zonder multiplexer. Zoals je nu doet met GPS gegevens naar je marifoon bijvoorbeeld. En GPS van je plotter naar stuurautomaat kan er nog prima bij zonder multiplexer.

Wil je echter van meerdere uitgangen van meerdere apparaten naar de ingang van één apparaat gegevens gaan sturen gaat dat niet zomaar. Dat gaat botsen. Dan heb je een multiplexer nodig om deze gegevens te combineren tot één datastroom.

Sommige plotters (zoals de mijne) kunnen echter zelf een beetje multiplexen. Dus vraag 1: welke plotter heb je?

Jij wil wind naar plotter en gegevens van plotter naar marifoon en stuurautomaat. Met een plotter die 1 ingang en 1 uitgang heeft en zelf GPS gegevens 'maakt' zou dit op zich mogelijk kunnen zijn zonder dure multiplexer. Als je plotter maar die wind gegevens en gps gegevens kan combineren. Sommige plotters kunnen dit wel, andere niet.

Eenvoudig uitgelegd: Nmea183 geeft een doorlopende reeks zinnen met gegevens door.

Er zijn listeners (luisteraars) die deze zinnen gebruiken. Hiervan kun je er meer tegelijk aansluiten.

Dan zijn er talkers (praters) die zinnen aanleveren, zoals een windset of een log bijvoorbeeld. Meerdere talkers tegelijk, dat werkt niet, omdat ze dan door elkaar praten.

Hiervoor heb je een multiplexer nodig.

Een multiplexer ontvangt de zinnen van meerdere talkers en zet de binnenkomende zinnen weer in de juiste volgorde achter elkaar, zodat er één NMEA183 stroom ontstaat.

Dat is het principe.

En voortbouwend op dat principe moet je dus bepalen welke data je wilt zenden en ontvangen vanuit de verschillende apparaten. En daarnaast moet je uitzoeken welke (hoeveel) NMEA input en output kanalen je apparaten hebben. Pas als je dat inzichtelijk hebt kan je bepalen of je het simpel kunt doorverbinden of dat je ook nog een multiplexer nodig hebt.

- marifoon: ontvangt die alleen positie data van de plotter, of stuurt die ook nog iets terug?
- stuurautomaat: ontvangt die alleen positie en koers informatie van de plotter of stuurt die ook nog wat terug?
- windmeter: wil je de data daarvan op de plotter kunnen zien of wil je die aan de stuurautomaat koppelen om op windrichting te kunnen laten sturen?

Om verschillende apparaten op NMEA0183 aan elkaar te knopen is meestal een Multiplexer nodig.
Je wilde toch naar Sardinië? Wens je geen AIS?
Heb je de NMEA0183 van de Tillerpilot TP5500 nu aan de praat?

Als ik jou was zou ik een lijstje van je apparatuur maken met mogelijke toekomstige wensen, dan kun je daar eventueel de passende "multiplexer" bij zoeken, anders heb je straks weer een ander kastje nodig.

Nogmaals, dat is fijn voor verkopers van multiplexers (zoals Zeilprutser), maar soms helemaal niet nodig. Kijk eerst wat je nu hebt liggen en wat je wensen zijn. Ga dan puzzelen en besluit dan pas of je wel een extra apparaat nodig hebt!

Precies. Met een aantal plotters kan TS al prima wat hij wil.

Beste Mvdlans, je kan altijd even bellen hoor. Kun je gericht je vragen stellen, en krijg je een eerlijk antwoord.
0652635387
Chris

Zeilprutser schreef :
Volgens mij adviseer ik het zelfde als jullie, maar lezen jullie alleen dat ik iets wil verkopen, ook goed! Ik zal de tekst met mijn grootste excuses aanpassen naar: "dan kun je daar eventueel de passende "multiplexer" bij zoeken"

roozeboos schreef :

wat is daar grappig aan?
Is het voor jou moeilijk te vatten dat men ook een eerlijk antwoord kan geven?
Als iemand belt en blijkt geen multiplexer nodig te hebben zeg ik dat gewoon hoor. Ik ben ervan overtuigd dat eerlijk zijn het langste duurt.
Heel veel van die smilies zegt inderdaad meer over jou, helaas.

Het wordt langzaamaan wel bont met bovenstaande wc-eenden
Uit eigen ervaring weet ik dat multiplexers soms ook gewoon klotedingen zijn die fouten aan boord hebben waar je als nitwit ook nog eens je eigen onbenul op kan stapelen.
Lijkt mij dat je verder niets nodig hebt.
Waarom geef je niet een een nauwkeuriger beschrijving van de aanwezige apparaten, zo is het prijsschieten!

Daarom geef ik aan dat TS even moet bellen. Ik weet onderhand best wel technisch hoe de vork in de steel zit.
Even een gesprek is veel effectiever.

holtere schreef : Precies!

Kijk eens goed naar de aansluitmogelijkheden van plotter en sturuautomaat.

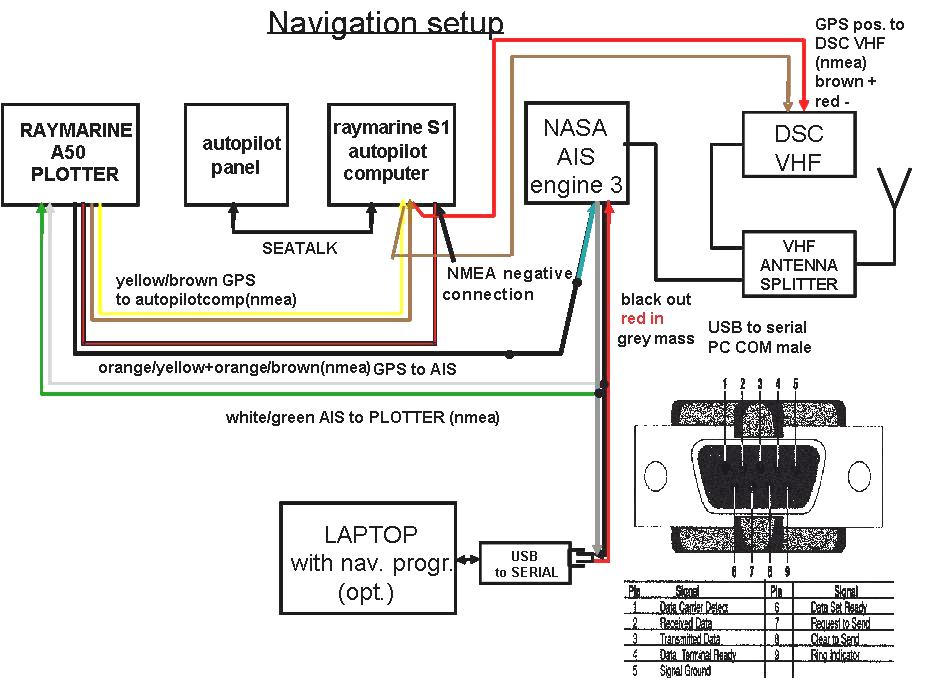

Bij mijn plotter bijv. zitten er twee nmea aansluitingen in en uit op mijn plotter . Daarom kan ik alles aan elkaar knopen zonder multiplexer ( zie plaatje) . Nmea kun je "stroomafwaards" gewoon slpitsen in meerdere uitgangen, "stroomopwaards" echter niet. je hebt dus alleen een multiplexer nodig als je twee nmea signalen naar één apparaat wilt sturen met maar één nmea ingang
daarnaast kan ik ook een nmea signaal via het bedieningspaneel van de autopilot naar Seatalk omzetetn en dan via de stuurcomputer weer naar NMEA . Zo kan ik in principe ook de twee uitgangen van de sturucomputer voor andere dingen gebruiken .
E.e.a. staat overigens i.h.a. best wel goed beschreven in de handleidingen van de apparaten . Veel en zorgvuldig lezen dus . En dat doen veel mensen heelaas niet omdat ze die handleidingen te dik en te lastig vinden .
Ad

It Paradyske schreef : Ik adviseerde als eerste een lijst te maken, vervolgens jullie ook maar omdat ik het zeg probeer ik iets te verkopen?????????????

Als TS een echte multiplexer wil kan hij even hier kijken: www.shipmodul.com/en/index.html

En hier kan natuurlijk ook: brookhouseonline.com/

Zeilprutser schreef :
Hoi Onno,
't ging ook vooral om Chris z'n reactie...'tuurlijk Chris bedoelt het goed, maar 't is wel een WC-eend.

Oh jee, de jochies hebben weer eens mot en gooien met modder naar elkaar

As schreef : Nee hoor, valt wel mee.

@ As,
Dat begint pas als jij je ermee gaat bemoeien

Tegenwoordig spreek je tegen iedereen zo, lees dit draadje er maar op na.
Maar ik laat de ventjes weer lekker samen spelen.
