Onderwerp: piel draadjes bij NMEA aansluiting

Gaaaaap....

Hoe dunner de draadjes, hoe minder serieus de fabrikant de gebruiker neemt.
"n Opdikken" met adereind hulsjes is dan het goede alternatief.

dehler schreef :
Als de minimum leveringshoeveelheid altijd 1000 stuks is, kunnen we misschien beter een ZF inkoopaktie op touw zetten, om hanteerbare hoeveelheden per persoon te kunnen leveren.
10 inschrijvers voor elk 100 stuks. Kom je makkelijk een paar jaar mee toe.
Moeten we alleen nog even afspreken welke we nodig hebben.

Het hangt helemaal af van wat voor soort connectors zijn gebruikt. Bij "rising clamp" connectors wordt het draadje tussen 2 platte vlakken geklemd. Geen draadeindhulsje nodig. Is in feite een extra verbinding en heel dunne draadjes kunnen afbreken aan het eind van het hulsje. Wel nuttig bij schroefverbinding zoals in kroonsteenje of connectors met zo'n inwendig lipje (naam is me even ontschoten). Als de laatste niet nieuw is, is het lipje vaak verbogen. Dan is de stijfheid van het draadeindhulsje wel handig om de draad erin te kunnen drukken, of eerst met een klein schroevendraaiertje het lipje terugbuigen.
In alle gevallen is draadontlasting essentieel. Kun je makkelijk zelf maken, door het apparaat altijd op een kunststof of multiplex plaatje te monteren en vlakbij de connector(s) in het plaatje gaatjes te boren waar je cable ties doorheen doet om de draad tegen het plaatje aan te trekken, zodat je de boel immobiliseert. Als je op deze manier te werk gaat met een beetje zorgvuldigheid heb je nooit problemen met slechte verbindingen. Overigens zijn er ook kroonsteentjes en terminal strips met rising clamps, waardoor je de draad niet kapot draait.

Ik erger me ook aan die dunne draadjes. Wat een geneuzel van fabrikanten om daar niet gewoon 0,5mm2 draadjes aan te zetten. Nog steeds dun, maar sommige haartjes verdwijnen er bij in het niet.

Voor een mooie/ goede oplossing waren die kleine draadjes ook een zorg.

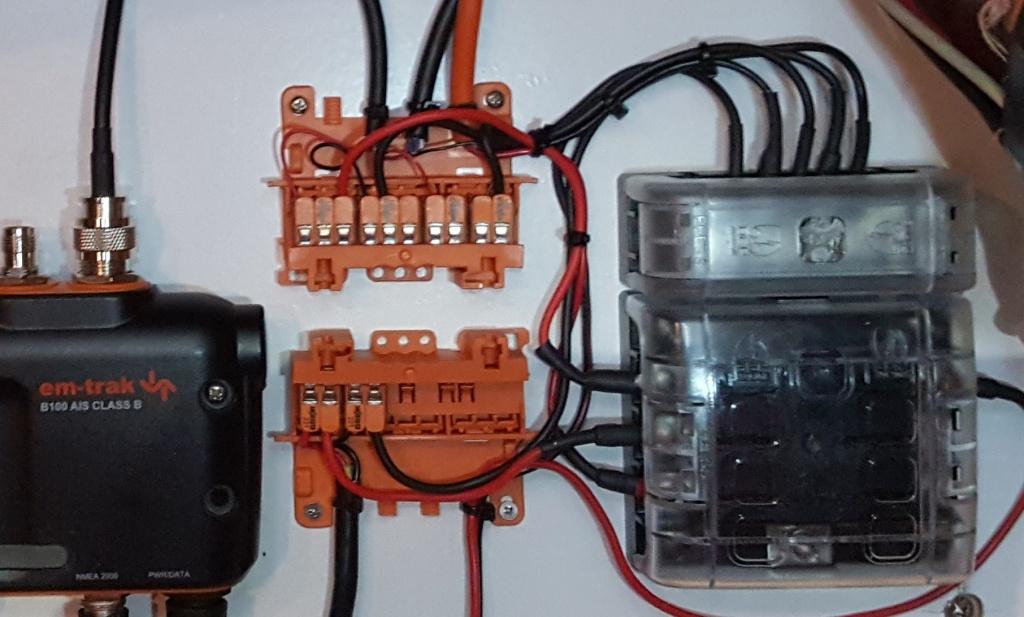

Wij hebben dat toen opgelost met wago klemmen én adapter (voor de trekontlasting).

Niet waterdicht maar wel op een voldoende geventileerde ruimte:




Hopelijk heb je er wat aan. Met die wago's kan je later makkelijk uitbreiden, aanpassingen doen.

Tony2920 schreef :
Of je koopt ze op Ali. 38ct voor 100 stuks inclusief verzendkosten. Kan je zelf nog de kleur kiezen.

Sneaker schreef :

nou ook als je de ader dubbel twist en een passend aderhulsje gebruikt, is een goede en professionele aderhulsjestang ook zeer van belang, of je moet hem met een goedkopere aderhulsjestang wat naknijpen en per hulsje uittesten .


ik vind ze ook wat fragiel, electrisch gezien voldoende dikte, maar mechanisch gezien eigenlijk wat fragiel, al kan je het goed en betrouwbaar aansluiten als je weet wat je doet en elk hulsje uittest.

37south schreef :
In het nederlands: Kooiklem.

Grappig in de kader, en daar heb ik me ook wel eens over verbaasd:

Volgens de ISO 10133 par 7.6, moet elke draad aan boord tenminste 0.75mm2 zijn.

Daarbij wordt geen onderscheid gemaakt tussen signaal draden en vermogen.

drive.google.com/file/d/1Diuse...sA3/view?usp=sharing

Ik vind het kleurgebruik minstens zo irritant.

Mijn GPS (MLR FX312) en plotter (standard horizon CP300i) gebruikten dezelfde stekker. Alleen is bij de een blauw de massa van het apparaat en zwart nmea-in en bij de ander is zwart wel de massa en doet blauw weer iets met nmea aan dezelfde stekker

Het was toch erg prettig geweest als op zijn minst voor de stroomvoorziening de standaarden gevolgd worden.

WADnWIND schreef :
Bedankt, weer wat geleerd.

Tony2920 schreef : Serieus... Wil je een artikel waar je 1000 stuks van koopt voor €7 nogwat gaan verdelen over 10 personen?

Lijkt me echt leuk om 1000 adereindhulsjes te gaan verdelen in 10x100 stuks en deze in een enveloppe te douwen, de enveloppe helemaal dicht te plakken (stel je voor dat er 1 uitvalt) en dan te moeten versturen. Adressen opvragen, tikkie versturen, wachten op geld, postzegels plakken, naar de brievenbus lopen.

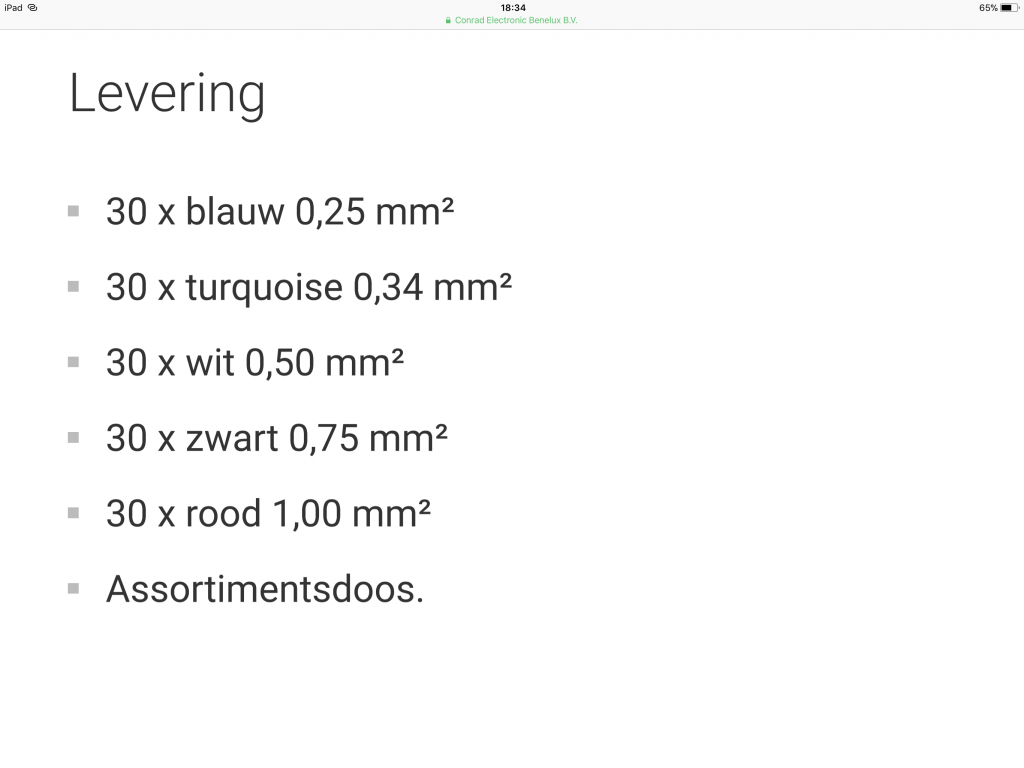

Bij Conrad hebben ze die dingen ook in kleinere verpakkingen.
Ad

Koezt schreef :
mooie reactie!!!

Yellow Boat schreef :
Idd, en ook in hele kleine maten, tot 0.25 mm2

Geen Chinese meuk kopen!

www.conrad.nl/p/knipex-97-99-9...od-150-stuks-1665101

Ja die link naar de eindader hulsjes was een tip en niet gelijk 1000 stuks kopen
Heb je er voorlopig wel genoeg.
Met deze blanke eindader hulsjes breken de dunne nmea adertjes niet zo snel af.
Koop in ieder geval een goede kwaliteit.

Koezt schreef : En dan ben je er nog niet want je moet ook nog terug naar huis.

Joop66 schreef : Dan kunnen we de standaard cat5/6/7 kabels ook niet meer gebruiken...

PvO schreef :
Inderdaad.

Joop66 schreef :
Zonder netwerk kabels wordt er tegenwoordig geen (beroeps)boot meer opgeleverd hoor.
Het lijkt wel of de hoeveelheid netwerk kabels bij elk nieuw project tegenwoordig verdubbeld.

Nachtvlinder schreef :
Die heb ik al.
Waarom geen chinese "meuk" kopen.
Wat is er verkeerd/minder goed aan ?
Liefst geen onzin reacties,
ik wil we weten wat het verschil is.
Voor zover men dit hier weet.

Met hulzen geen ervaring, wel met bijv. Chinese kranen en die waten na 6 jaar letterlijk doorgeroest. Geeft best een boel waterpret...
Ik kan me voorstellen dat roest hier ook een probleem is en voor slechte contacten zorgt.

Een draad is geen kabel!

Geen Chinese meuk ivm materiaaleigenschappen: toleraties, vervormbaarheid, klemkracht.... Ook westers spul is heel betaalbaar en je weet zeker dat dat goed is. Chinese “niet meuk” te vinden is wat lastig op een website...

Ooit een groot en cheapo Faston assorti uit China gekocht: kunstof isolatiesokjes kon je zo van de connectors schuiven en braken: materiaal te bros...

Het merendeel van Chinese spullen is natuurlijk allang niet meer slecht. Ik kom hoe langer hoe vaker westerse "meuk" tegen, mogelijk omdat er productie concessies worden gedaan om met China te kunnen concurreren.
50 jaar geleden was "made in Japan" verdacht, nu staat het vaak voor kwalitiet. Met China zal het wel dezelfde kant op gaan. Niet dat er nog veel keus zal zijn, de meeste westere fabrikanten zullen verdwenen zijn of kopen hun waar in China in. De trend is al een tijd waarneembaar.

Wat draadjes betreft, je moet soms blij zijn dat ze dun zijn, als je de piepkleine connectors ziet die sommige (toch wel gerenomeerde) fabrikanten op hun apparaten zetten. Een beetje behoorlijke dikte past niet.

Zou goed kunnen.

Met “Chinese meuk” bedoel ik niet de daar geproduceerde producten, maar het slecht geclonede spul zoals mijn Faston connectoren.

Zie ook de ervaringen met de Planar kachels: deze produkten zijn “bijna af”
