Onderwerp: LifeP04 voor leken

Daarvan zet je er 4 in serie om een 12V boordnet te voeden.

Je moet een daar voor geschikte lader gebruiken en die lader moet afslaan als de batterij vol is. Doorladen gaat de cel van kapot.

Je moet er rekening mee houden dat we allerlei eigenaardigheidjes van loodaccu's zijn gaan "misbruiken"

-Je dynamo verwacht dat je loodaccu de stroom wel beperkt door de interne weerstand en schrikt zich het klababber als er een lifepo achter hangt (met vrijwel géén interne weerstand)
->De simpelste oplossing is een DCDC lader tussen je startaccu en de lifepo. Voor specificaties en discussies, zie andere draadjes

-De cellen kunnen door hele kleine verschillen op de lange duur een verschil in lading krijgen (onbalans). Bij loodaccu's zijn we gewend dat de spanning sterk oploopt bij het laden en er voor zorgt dat volle cellen dus minder snel laden, die balanceert zo zichzelf.
->Je kunt periodiek de cellen parallel zetten en met een voeding parallel laden
->Je kunt een passief balanceer printplaatje opnemen per cel (€5,-)
->Omdat het zo vréselijk interessante materie is is er héél véél techniek voor te koop, maar reken je dan tot de hobbyisten. Nodig is het niet.

LiFePo is wat duurder dan een loodaccu, daarom wil je hem waarschijnlijk graag beschermen. Daarom wil je een overlaad en diepontlaadbeveiliging opnemen. Vanwege de mogelijke onbalans doe je dat het liefst op celniveau. Daarvoor kun je een BMS aanschaffen. Daar is de wereld in te koop. Van 2 tientjes tot honderden euro's.

Voor leken zijn kant en klare oplossingen beschikbaar bij Victron bijv:

www.victronenergy.nl/upload/do...0-Orion-Tr-smart.pdf

Dit is een systeemvoorbeeld met 2 LiFePo4 accu’s, lood start accu, zonnepanelen etc. Wat je niet nodig hebt bijv zonnepanelen, dan kun je dat stuk weg knippen uit het schema.

Maar zoals al aangegeven, is het maken van een accu misschien wel het simpelst. Echter zijn de Victron accu’s wat slimmer dan deze zelf gemaakte en bevatten bijv al een stukje BMS geïntegreerd die dan met de echte BMS communiceren.

Daar was ik al bang voor: dit gaat weer een lang draadje worden uit eigen ZF werk...........

Zo simpel als boarderbas het uitlegd heb ik het dus. Enige aanvulling die ik nog kan geven is dat mijn dc/dc lader met 13,6V laadt en met een max van ca 8A. Ook heb ik nog een kleine loodaccu om de motor te starten en de dynamo niet te laten schrikken.

Gepost met de officiële Zeilersforum-app

Het is heel moeilijk om het simpel te houden

Maar dit zijn de twee beste/duidelijkste pagina's die ik gevonden heb.

marinehowto.com/lifepo4-batteries-on-boats/

svsoggypaws.com/electricalsystems.htm#lifepo4

Effies schreef :
Na vele omzwervingen, vallen, opstaan en meten ben ik tot de slotsom gekomen dat wat Bas voorstelt de KISS oplossing is. En zo is het nu bij mij aan boord ook.

Sluiten maar

Gepost met de officiële Zeilersforum-app

Orange Sunset schreef :

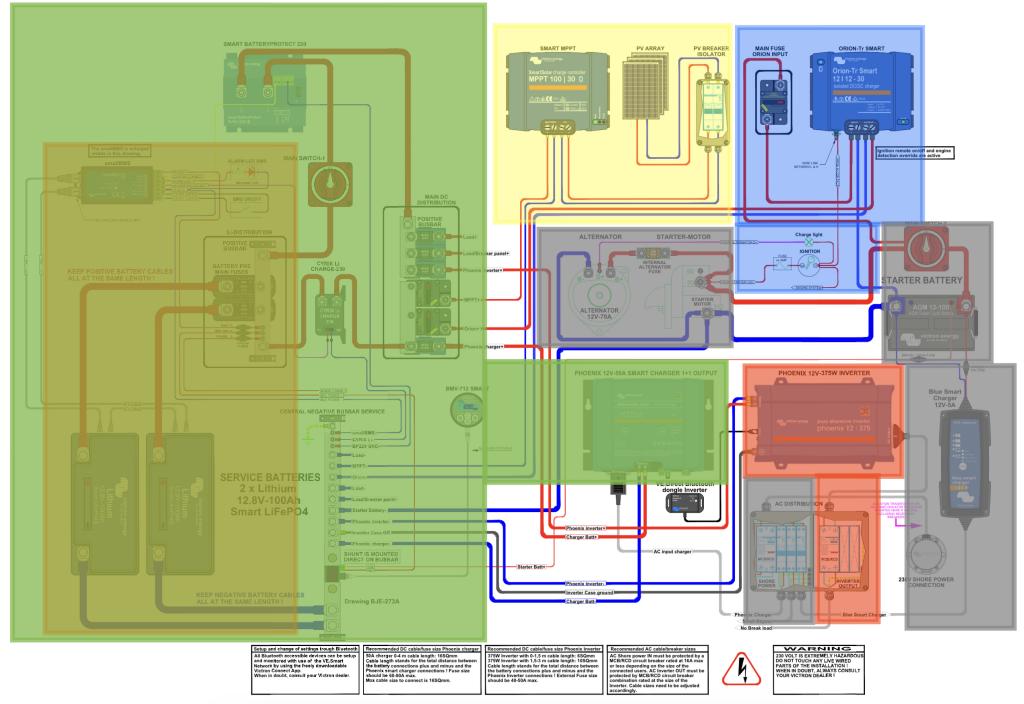

Om even mijn eigen post te verduidelijken. Hieronder het plaatje van Victron kort uitgelegd, welk deel voor wat bedoeld is:

• Grijs: standaard installatie op meeste boten (220v + lader voor Loodaccu’s (in plaatje zeer lichte lader alleen voor startaccu gebruikt)
• Groen / Oranje: LifePo4 specifieke installatie puur om stroom te distribueren en LiFePo4 via walstroom te laden.
• Oranje: Dit deel is wat je vraagt, maar er komt zoals je ziet in de rest van het groene deel nog wat meer bij kijken om het netjes en veilig naast je startaccu en alternator draaiende te krijgen.
• Blauw: toevoeging als je de LiFePo4 accu’s wilt laden via de alternator van de motor
• Geel: toevoeging als je LiFePo4 wilt laden via zonnepanelen, in de afgebeelde opzet kun je hier niet de startaccu mee laden
• Rood: toevoeging als je 220v apparatuur vanuit je LiFePo4 accu’s wilt poweren, dus een inverter.

Mooie duidelijke afbeelding.

Wij zijn net bezig met een ombouw naar LiFePo4. We hebben één van de video's van Will Prowse gevolgd. Zoek maar eens op LiFePo4 DIY en dan video's.

Er komt idd meer bij kijken dan je denkt, Bas legt dat duidelijk uit. Je walstroomlader moet geschikt zijn voor LifePo4 en moet een andere zijn dan de lader voor je (loodzuur) startaccu. Daarnaast een Smart DC Dc lader als je ook op de dynamo wil laden. Neem er even de tijd voor.



Gepost met de officiële Zeilersforum-app

Zover was ik gekomen m.b.v. een ander draadje:
Het is nog een schetsje en niet de goedkoopste manier waarschijnlijk.
Er is niet veel bespaard op onderdelen en luxe uitgevoerd maar een aantal zaken waren al aan boord:

holtere schreef :
Dit lijkt heel veel op het Victron plaatje. Mist natuurlijk alleen nog even de BMS, die is niet ingetekend maar wel nodig om de charge/discharge relais te bedienen. En het detailniveau van aansluiten, maar dat is deels productspecifiek.

In het Victron plaatje is de Battery Protect het "discharge relais" en de Cyrix LI 230 de "charge relais".

Het Victron plaatje gaat over een systeem zonder VE.Bus en kan dus gecombineerd of gewisseld worden met varianten van andere fabrikanten. Het BMS zou je bijv kunnen uitwisselen door een ander met een LOAD en CHARGE disconnect signaal en deze aansluiten aan zo'n battery protect en cyrix. Dat deze BMS dan een zelfbouw accu in de gaten houdt en eventueel balanced is prima en zou moeten werken met de rest van het plaatje.

holtere schreef :
De toei er omheen kost een veelvoud van wat de accu kost en is ook niet nodig. Houdt het simpel. (KISS)

De BMS is inderdaad niet ingetekend maar is er wel
De toei eromheen is al aanwezig behalve BMS met een set (load en unload) relais en Orion Smart. De orion valt met 160,- nog mee maar de BMS is met de relais samen 400,- dus inderdaad duur.

Bijna iedereen zet zonder er verder bij na te denken een loodaccu in zijn boot. Hoezo een BMS ? Hoewel ik bijna zeker weet dat met een accubewaking de gemiddelde levensduur van loodaccu's met minstens 30% zal toenemen.
Op het moment kost een LiFePO4 accu nauwelijks meer dan een loodaccu. Dus waarom die accubewaking die meer kost dan de accu zelf ?
En als je dat dan wilt waarom uitgerust met alle toeters en bellen. Koop zo iets. Kost een derde en doet in de basis het zelfde. Maar nodig is het niet. Tenzij je graag op je telefoon naar je accu wilt kijken. Maar ik persoonlijk kijk liever naar andere zaken.
Vier stuks van deze en je bent klaar.

mijn simple config:

4cellen (280ah)
1bms (smartQucc80a) (balancen+ over -of ontladen+ temp bewaking)
mpptlader om de cellen te laden met panelen of dc adapter.

Dus:
4cellen: 380eu
bms : 43eu
1mppt :100eu
laptoplader :20eu

Geen connectie met de motor houd het veeeeeel simpeler. kijk maar naar de plaatjes hierboven.

Als je geen techneut maar leek bent moet je ook niet aan zelfbouw beginnen imho.
Er zijn prima kant en klare oplossingen en die worden steeds voordeliger, kan in combinatie met loodzuur startaccu vaak zonder DC-DC lader.

Daar ben ik dan wel benieuwd naar, die kant en klare oplossingen en zeker als ze betaalbaar zijn. Wat ik zie is allerlei verschillende apparaatjes die elk een aparte functie vervullen en die je aan elkaar moet puzzelen om het geheel te laten werken.
Ik zou blij worden van 1 doos waar alles in gaat en uitkomt en die ook nog betaalbaar is:
Laadbronnen:
- dynamo
- 220v
- zonnepaneel
In/Outputs
- LFP accu
- startaccu
- 12v gebruikers
- eventueel 220v via omvormer

Voor campers is er zoiets voor loodaccu's wel, ze noemen dat in die wereld een 'electroblock', maar voor LFP systemen zie ik het nog niet.
En bij boten is zo'n systeem gek genoeg voor loodaccu's ook erg ongewoon en voor LFP bestaat het helemaal niet...

@3Noreen

Een BMS is NOODZAKELIJK.

Je kan niet zomaar wat accu's in serie zetten en dan zo opladen.

Door interne verschillen driften ze snel uit elkaar en heb je cellen die je overlaadt en cellen die je onderlaadt.

De MBS zorgt voor de correcte verdeling van de lading en individuele lading per cel.

Zonder BMS is je pack zeer snel voor de vuilbak.

Ik zou je een stukje van mijn cursus over LiPo batterijen kunnen sturen...

DR

De Balancer waarnaar je verwijst is trouwens voor pruts mini LiFePo-tjes, niet voor 200 Ah cellen....

@ eriksnel Ik doel op LFP batterijen met BMS, balancing, beveiliging en bluetooth erin.
Ga daar zelf niet mee lopen knutselen als je niet weet wat je doet, het gaat om hoge energiedichtheden en kan onveilig zijn en stuk gaan als je het niet goed doet.

Ah dan begrijp ik je. Maar ik hoop dat de lezer ook begrijpt dat het met een LFP met ingebouwde balancering nog niet klaar is. Als je die op je dynamo aansluit gaat het waarschijnlijk goed fout.
En dat bedoel ik, je zou een kastje of kast willen waarmee al die componenten in goede samenwerking ingebouwd zijn. Voor loodaccu's bestaat dat dus, maar dan wel voor campers, voor boten (nog) niet.
Of ik heb het toevallig nog nooit gezien...

digitalrubbish schreef :
daar ben ik wel benieuwd naar , kun je dat naar me toe sturen ?

digitalrubbish schreef :
Ik vrees dat je niet de geschiktste bent om hier over te oreren.

Hoewel de term "BMS" geen goede definitie kent, is het een per oplossing verschillend samenraapsel van functies en beveiligingen. Er zijn genoeg BMS-en zonder balancering. Stellen dat dit noodzakelijk is, helpt de trant van dit draadje niet.

Een BMS is volstrekt onnoodzakelijk, gezien de velen die het zonder doen, zie mijn 1e post. Een BMS kan een praktische overweging zijn.

Ik vind het erg vervelend dat een liFePo4 draadje voor leken om zeep geholpen word door geroep als "noodzakelijk" en "goed fout" zonder enige inhoudelijke onderlegger.

LiFePo4 is heel simpel

Het zijn de orerenden hier die het lastig laten lijken.

Mijn eigen setup:
-4 cellen, elk een balanceerbordje
-1 Simpel beveiligingsprintje van 2 tientjes
-LiFePo4 lader

Iedereen kan het in elkaar zetten en heel gelukkig mee worden.

Je snapte hem niet. Balancering is noodzakelijk, of je dat nu "BMS" noemt of niet maakt niet uit.

Maar jij stelde het in je post alsof het 4 cellen aaneen knopen is en klaar. Niet dus.

Nu schrijf je zelf dat je per cel een balanceerbordje hebt. Dat was mijn punt.


DR

digitalrubbish schreef :
Natuurlijk wel het sjiekste, maar noodzakelijk niet. Doe het nu al ruim 5 jaar zonder, een beetje op de manier die 3noreen beschrijft. Netjes de cellen gelijk geladen en daarna in gebruik genomen. Heb per cel zo'n balancerprintje uit de link van noreen zitten waarbij er iets van 2 ampere wordt afgetopt mocht een cel onverhoopt te hoog komen. En een battery protect voor bewaken van de ondergrens. Na een paar seizoenen plug/play/forget was er wat onbalans tussen cellen ontstaan maar zeker niet nog niet hinderlijk, laat staan catastrofaal. Zo heel snel gaat het dus ook weer niet mis. Laatste test op capaciteit toonde aan dat de cellen nog volledig op orde zijn. Het zijn dan ook wel gele winstons en dat is wel bewezen kwaliteit. Om de onbalans op te lossen heb ik een actieve balancer toegevoegd en sindsdien staan de cellen perfect gelijk (kost een tientje). Daarmee zijn de balancerprintjes van het begin overbodig, maar ach, ze zitten er.
