Onderwerp: Hoe open je een Binder stekker?

Als het op dit forum over stekkers gaat wordt vaak het merk Binder geadviseerd.
Ik heb er eentje gekocht voor m'n stuurautomaatje.

Wil nu de stekker aan de draad zetten, maar kan niet ontdekken hoe je het binnenwerk eruit krijgt om de adertjes te kunnen verbinden.

Wie weet hoe je in vredesnaam zo'n stekker openmaakt?

Binder is een merk dat heel veel verschillende type connectoren maakt... Een foto of link naar de handleiding/meegeleverd instructieblaadje zou helpen om mee te kijken...

Haakse stekker 7POL 693-99-4217-70-07

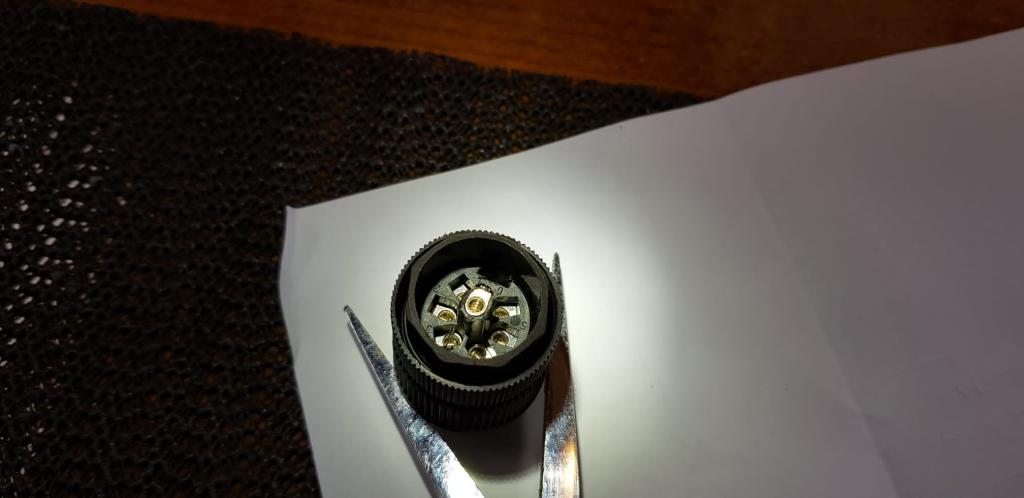

Dit is het type. Foto volgt

In de watersportwinkel weten ze het ook niet. Er zitten twee uitsparingen aan de rand, daar moet de ontgrendeling zitten. Maar hoe,

en aan die buitenring draaien helpt ook niet?

sy helios schreef :
Nee. Die heb ik er zelfs helemaal afgehaald (klik) maar daar zit geen borgsschroefje ofzo achter.

asset.conrad.com/media10/add/1...len-6-pe-1-stuks.pdf

Is die “buitenring” wellicht een wartel die het electrische deel op de behuizing klemt? Ik kan mij niet voorstellen dat het electrisch deel+kabel gedraaid moet worden...

Je draait de plug aan beide kanten uit- en in elkaar.

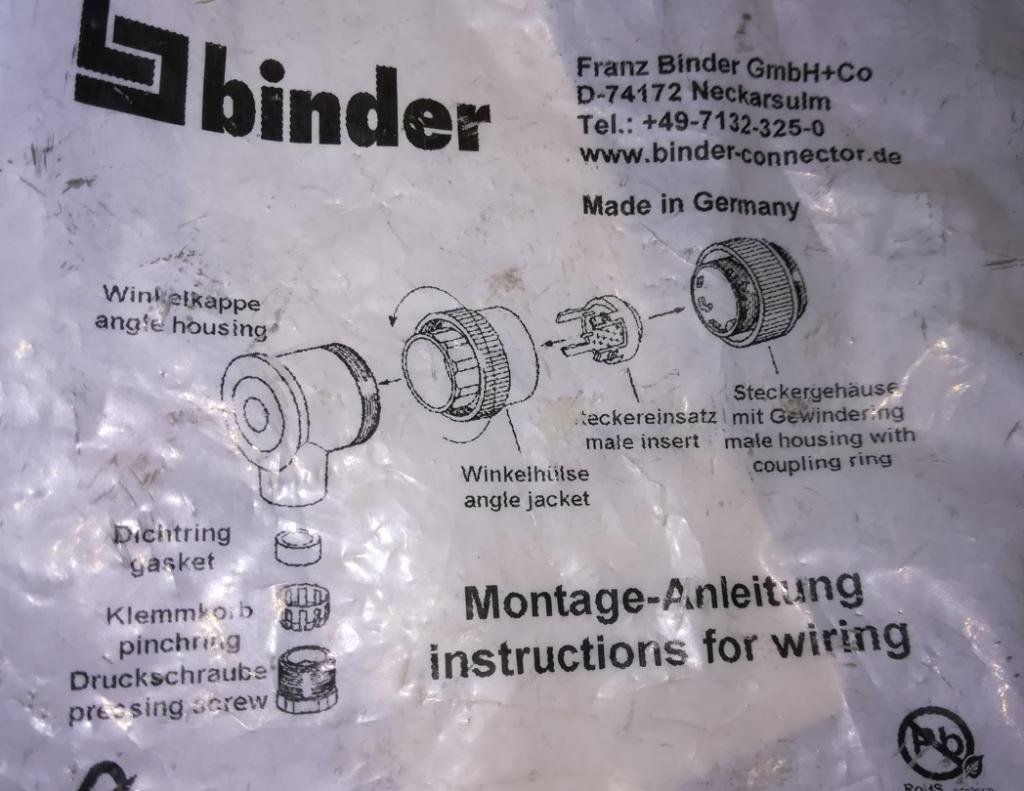

Pagina 4 en 5 van deze pdf.



EDIT; Het binnenwerk druk je er uit, kan maar één kant op.
Let ook even op de nokjes bij het in elkaar zetten.


A

lastig
ik heb een aantal rechte in gebruik, maar daar kun je zo bij de klemmetjes

Rechtse en linkse schroefdraad.
Probeer het eens.

AdB schreef :
Dat eruit drukken is het probleem. Het binnenwerk zit op één of andere manier vastgeklikt. Ik heb er nu ook bij een electronica zaak naar laten kijken. Lukt ze niet om het los te krijgen.

Ik ga maar geweld gebruiken, en dan zal ik daarna wel een nieuwe stekker en bijbehorende dekplug moeten kopen. Dat wordt in elk geval geen Binder meer. Kwalitatief Uitermate Teleurstellend.

Vreemd, gaat meestal probleemloos. Is het binnenwerk niet een beetje gekanteld
bij het er uit schuiven? Dan zit het heel erg vast, recht tikken en opnieuw
proberen, nogmaals het binnenwerk kan er maar aan één kan uit.
Mocht je uiteindelijk besluiten een andere connector te kopen, kijk dan eens
in dit draadje.
zeilersforum.nl/index.php/foru...erpl-bare-pv-panelen
Voor meerpolige aansluitingen heeft Neutrik ook nog de SpeakOn reeks.
(tot 8-polig)

A

R.I.P.
Draadje kan worden afgesloten.

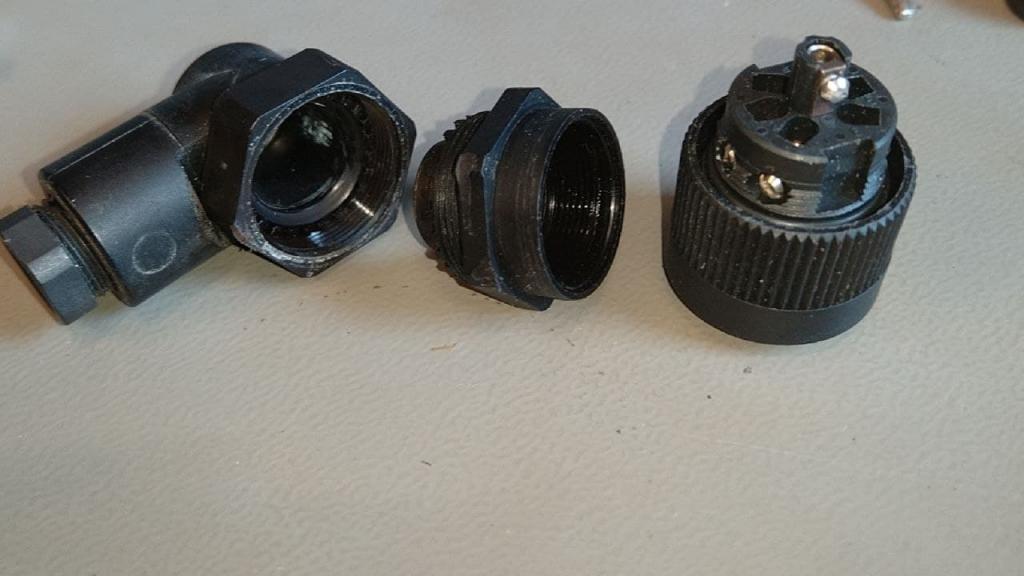

Een binder 693 stekker open je met het contra deel als vasthouder.

Ik vind het wel sneu dat mensen hun eigen onvolkomenheden dat projecteren op iets met teleurstellende termen.




Wij hebben letterlijk een bak vol liggen en ik beschouw het al bijna 30 jaar als 1 van de beste stekkers.

Je hebt gelijk. Het is niet netjes om m'n frustratie zo af te reageren.

En het is inderdaad bijna onverwoestbaar spul. Want na mijn pogingen om hem open te slopen is de stekker nog steeds functioneel na wat terugbuigen. Maar ik heb er niets aan als hij niet uit elkaar wil om de verbindingen te maken.

Ik ben er nu een dag aan kwijt, en zeker 5 anderen (waaronder een electro installateur) lukt het ook niet om het ding open te maken.

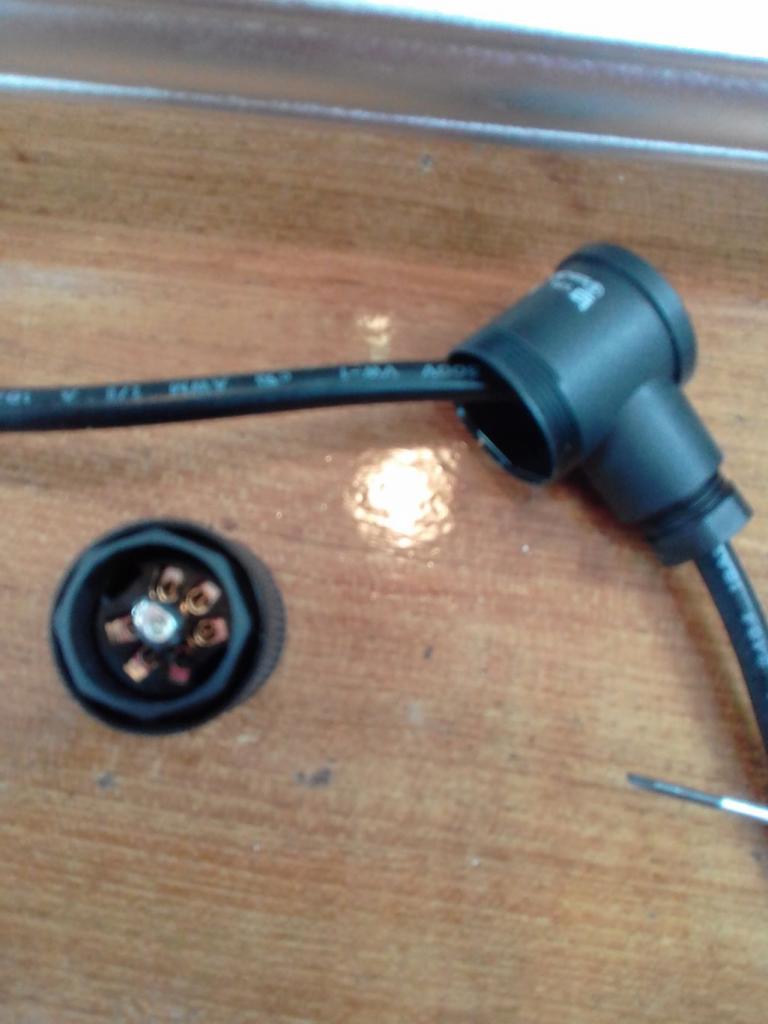

Het is wel een type 693 maar hij zit beslist anders in elkaar dan die van jou. Zie foto. Ik probeer nu een andere binder stekker te vinden die wel uit elkaar wil. De aansluiting op dek zit er nl al op

Klinkt alsof iemand deze (al of niet voor de grap) verschrikkelijk hard vastgedraaid heeft...

Arnoud zeilt schreef :
Dat dacht ik ook..

A

Arnoud zeilt schreef :
Niet het geval. Alle schroefverbindingen zijn los. Het is een huis uit 1 stuk, en je kunt het binnenwerk alleen bereiken door het eruit te schuiven. Als het niet zo verdomd vast zou zitten.

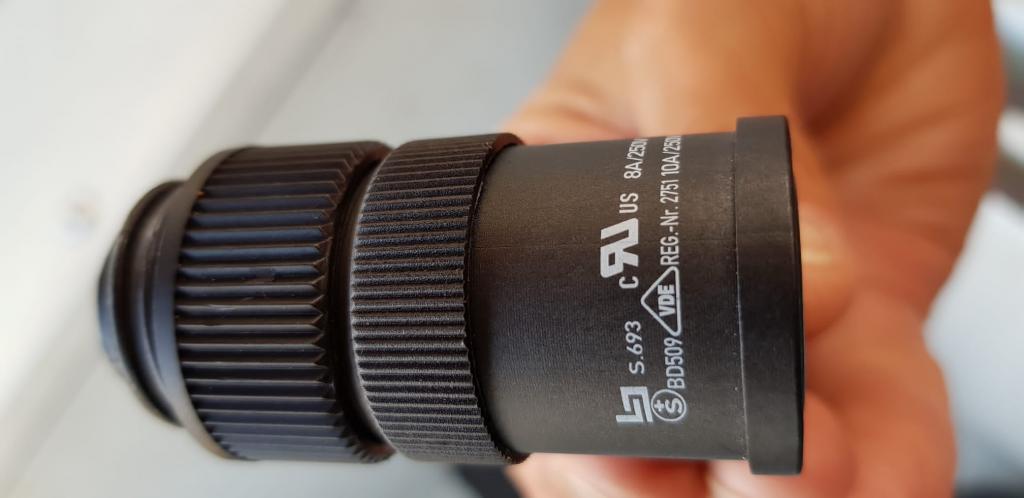

Ik zie nu trouwens dat het een S-963 is. Misschien een afwijkende variant van de standaard?

Je moet de contra stekker gebruiken om de ring nog los te draaien.


Gepost met de officiële Zeilersforum-app

Ah, alweer een tijdje niet voorbijgekomen hier maar weer die rtfm.

Die titel kan zo in een wappiedraadje

Naar elkaar drukken en draaien, er zitten sparingen waardoor het door de kracht van het naar elkaar toe drukken borgt. Het best werkt het inderdaad als de stekker in het stopcontact zit, dan heb je standaard tegendruk.

Geef toe dat als je het niet weet een drama is en er geen duidelijke manual is.

Zoek ook eens op Hirschmann CA series, is identiek.

sy helios schreef :

dus....

Wij gebruiken deze stekkers ook.

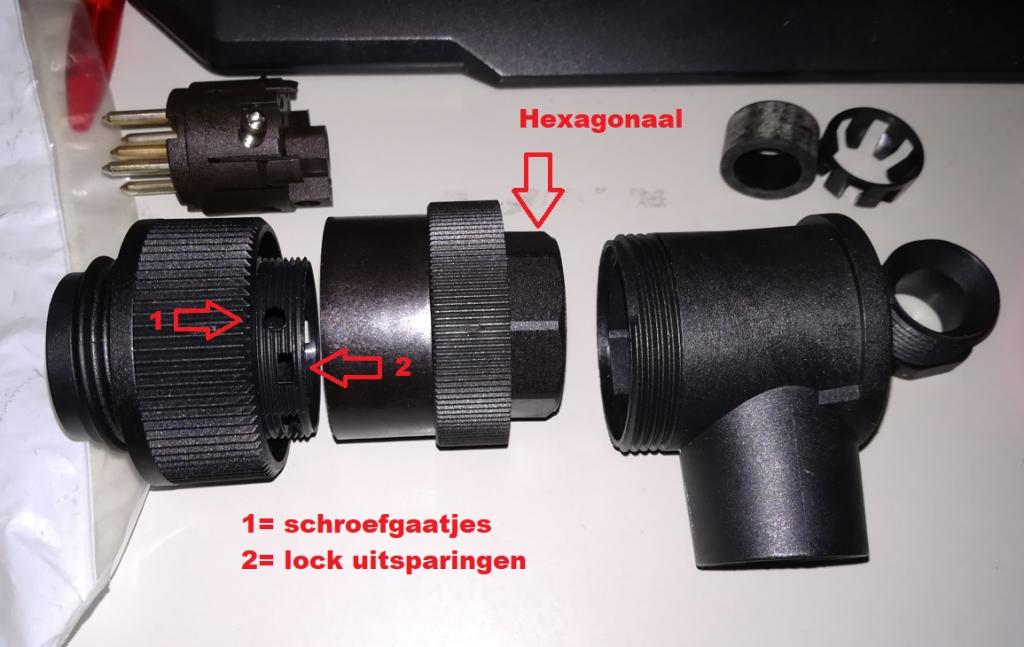

Je moet de hexagonale schroef losdraaien tov van de "stekker" het gedeelte met de terminals.
Dat kan inderdaad goed vastzitten en is inderdaad het beste met de contra socket tegen te houden.
De "stekker"/terminal gedeelte kan er inderdaad ook uitgeschoven worden maar niet als het gedeelte met de hexagonale schroef zoals bij jou er nog op zit.
Daarnaast kan het er alleen uitgeschoven worden als de 4 lockpinnen worden ingedrukt, dat is zonder speciale tool denk ik niet te doen.
Dat hoeft ook niet er zitten gaatjes in de ring met schroefdraad zodat je nog bij de schroefgaten kunt.

Laatmaarwaaien schreef :
Die Hirschmann lijkt idd gelijk. Maar ook daarvan is geen handleiding. En dan wordt het moeilijk om het ding te lezen.

Ook met jouw aanwijzingen komen we er hier niet uit. Toch bedankt.

Ik maak wel een provisorische oplossing om onze stuurautomaat aan te sluiten. Jammer dat het niet lukt volgens de correcte Binder methode.
