Onderwerp: Digitale thermostaat aansluiten

Digitale thermostaat aansluiten 30 okt 2023 20:28 #1519584

Ik wil de oude Danfoss thermostaat vervangen voor een digitale stc-1000 www.thermo-hygro.com/nl/produc...g-and-refrigeration/

We storen ons aan het getik van de thermostaat tijdens het slapen, die zit niet ver van onze hut en de Danfoss is ook niet meer te regelen, de knop zig vast.
Nu dacht ik uitgang 7 en 8 cooling) gewoon aan te sluiten op P en T van de compressor waar de Danfoss ook op zit, maar dat blijkt niet te werken.

Graag heb ik advies hoe dit dan wel aan te sluiten. Moet het relais er tussenuit?

Ik heb de 12V versie.





Laatst bewerkt: 30 okt 2023 20:30 door Laatmaarwaaien.
Alleen ingelogde leden kunnen reageren.

Digitale thermostaat aansluiten 30 okt 2023 20:45 #1519586

Moet de plus niet op de +??

Liggen links en rechts wat draadjes los ik zie een rode en een blauwe , hebben die nog een functie?

Waarom zit dat relais daar zie hem niet weer in het schema , althans voor de thermostaat.

P en T verbind je door en de compressor gaat lopen .
Het enige wat nooit stuk gaat is dat wat er niet in, op, of aan zit, en telt ook niet mee voor het gewicht, kost niets, roest nooit, hoeft niet onderhouden te worden, verbruikt niets, word nooit gestolen, en heeft slechts 1 nadeel , er zit geen garantie op.

too old to worry about anything
Alleen ingelogde leden kunnen reageren.

Digitale thermostaat aansluiten 30 okt 2023 20:59 #1519591

  • ReneK
  • ReneK's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4268
+ & - aansluiten
uitgang (cooling) van de stc-1000 op de C & T op de regelaar (niet op de P)
temp sensor in de koelkast

klaar
www.svbluepearl.com

Inmiddels hebben we Kroatië verlaten en zijn we (weer) onderweg globaal richting Nieuw Zeeland ;)
Laatst bewerkt: 30 okt 2023 21:01 door ReneK.
Alleen ingelogde leden kunnen reageren.

Digitale thermostaat aansluiten 30 okt 2023 21:03 #1519592

Losse draden zijn die van de Danfoss thermostaat die ik eruit getrokken heb. 7 en 8 van de stc erin gedaan.
De plus zat altijd op de kleine plus en loopt via het relais.
Relais zit er naar mijn idee tussen vanwege de afstand naar het schakelpaneel. Er gaan dikke plus en min kabels direct naar hoofdschakelaar en accu en een dunne rode van schakelpaneel naar relais.
Laatst bewerkt: 30 okt 2023 21:04 door Laatmaarwaaien.
Alleen ingelogde leden kunnen reageren.

Digitale thermostaat aansluiten 30 okt 2023 21:05 #1519593

  • Philip
  • Philip's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7749
Wel een fijn dingetje. Ik heb hem in 230v uitvoering zelfs gebruikt om de thuis-koelkast een wat langer leven te geven. Daarvan ging de thermostaat stuk net een half voor voor plaatsen van nieuwe keuken...
Laatst bewerkt: 30 okt 2023 21:06 door Philip.
Alleen ingelogde leden kunnen reageren.

Digitale thermostaat aansluiten 30 okt 2023 21:07 #1519594

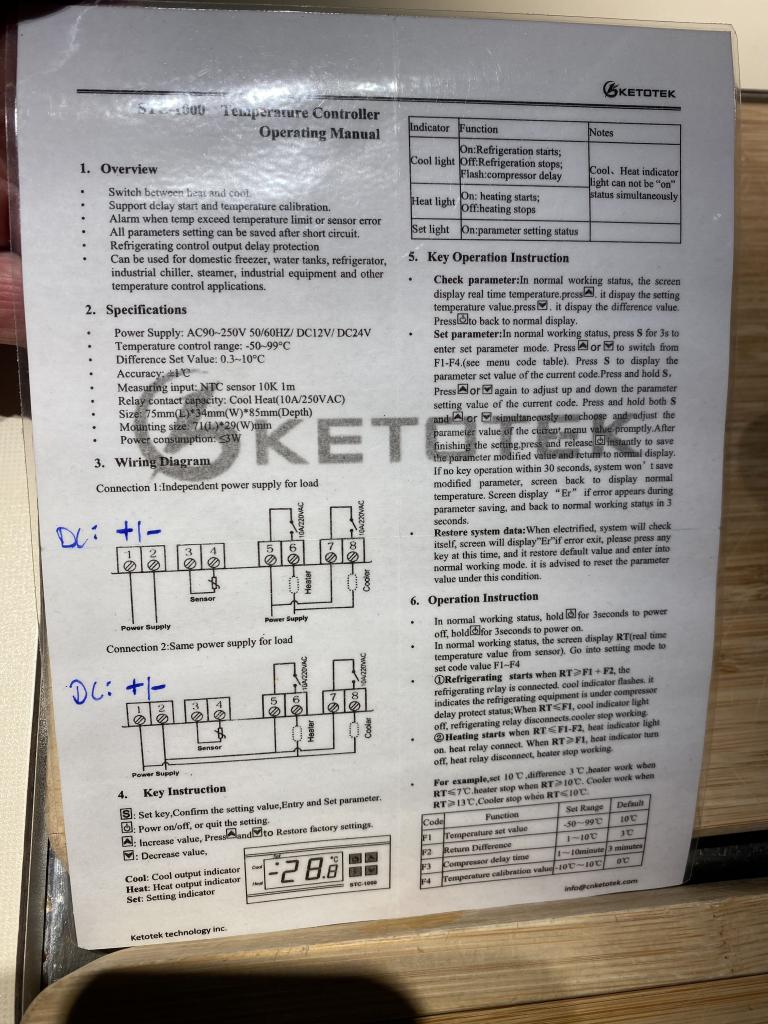

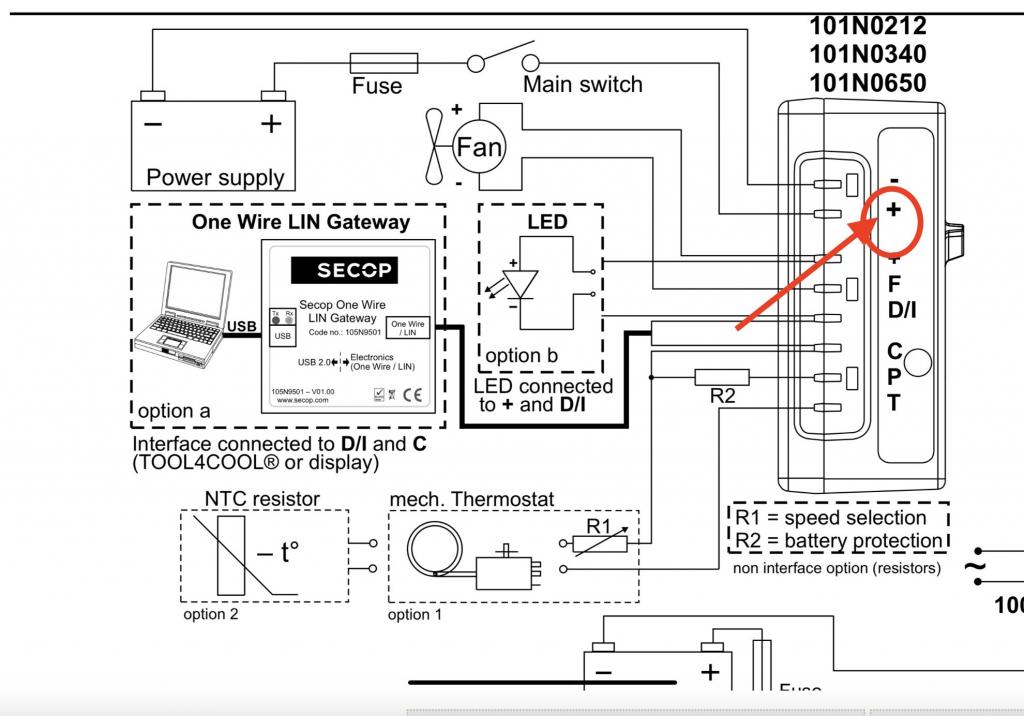

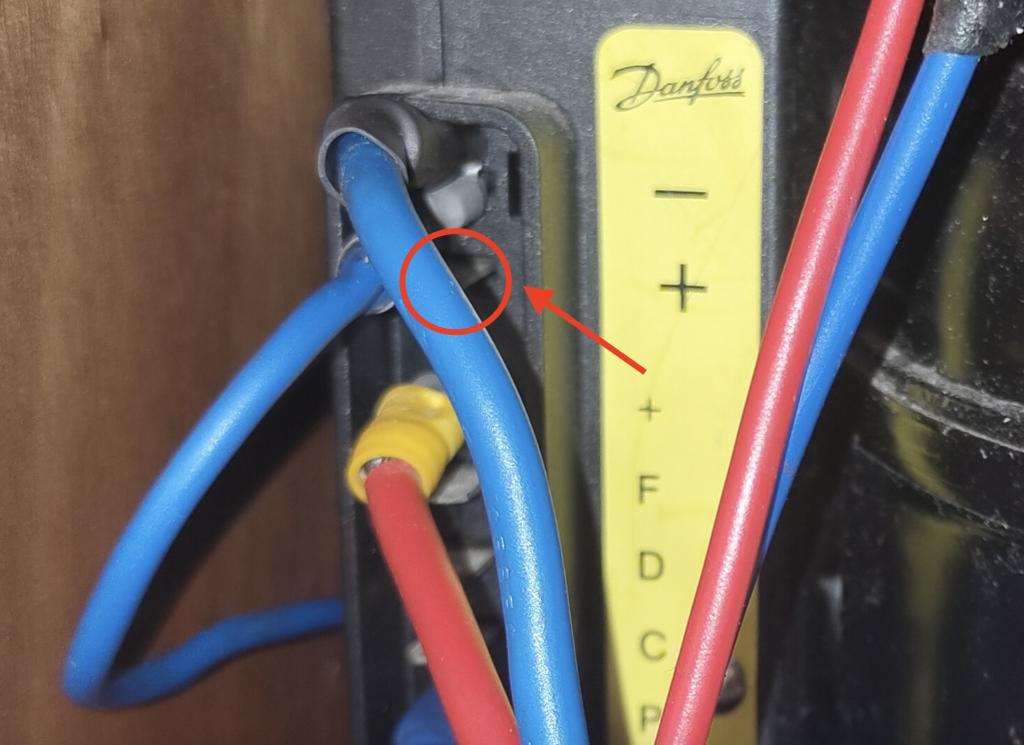

Op je foto hangt er niets aan de plus +

Kijk maar naar je eigen schema daar komt de voeding vandaan.

Ik snap als het zo nu nog zo is dat ie het niet doet , dat kan ook. niet :silly:

ReneK heeft het goed , niet de P gebruiken , excuus klein foutje van moi .
Het enige wat nooit stuk gaat is dat wat er niet in, op, of aan zit, en telt ook niet mee voor het gewicht, kost niets, roest nooit, hoeft niet onderhouden te worden, verbruikt niets, word nooit gestolen, en heeft slechts 1 nadeel , er zit geen garantie op.

too old to worry about anything
Alleen ingelogde leden kunnen reageren.

Digitale thermostaat aansluiten 30 okt 2023 21:12 #1519595

Het enige wat nooit stuk gaat is dat wat er niet in, op, of aan zit, en telt ook niet mee voor het gewicht, kost niets, roest nooit, hoeft niet onderhouden te worden, verbruikt niets, word nooit gestolen, en heeft slechts 1 nadeel , er zit geen garantie op.

too old to worry about anything
Alleen ingelogde leden kunnen reageren.

Digitale thermostaat aansluiten 30 okt 2023 21:15 #1519596

  • ReneK
  • ReneK's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4268
Laatmaarwaaien schreef :
Losse draden zijn die van de Danfoss thermostaat die ik eruit getrokken heb. 7 en 8 van de stc erin gedaan.
De plus zat altijd op de kleine plus en loopt via het relais.
Relais zit er naar mijn idee tussen vanwege de afstand naar het schakelpaneel. Er gaan dikke plus en min kabels direct naar hoofdschakelaar en accu en een dunne rode van schakelpaneel naar relais.

de dikke + & - kabels moeten gewoon op de compressor aangesloten blijven , de compressor trekt een hoop stroom bij aanschakelen , via een relais is prima
www.svbluepearl.com

Inmiddels hebben we Kroatië verlaten en zijn we (weer) onderweg globaal richting Nieuw Zeeland ;)
Alleen ingelogde leden kunnen reageren.

Digitale thermostaat aansluiten 30 okt 2023 22:01 #1519599

  • Joop66
  • Joop66's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7701
Op exact deze manier heb ik zo'n thermostaatje vrij snel naar zijn grootje geholpen. Het relaistje wat daar in zit kan volgens spec 10A schakelen. Dat is NIET genoeg voor de startstroom van de compressor.

Wat er nodig is een groter relais. En dan heb je je tikken heerlijk weer terug.
Alleen ingelogde leden kunnen reageren.

Digitale thermostaat aansluiten 30 okt 2023 23:20 #1519604

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 17609
Dat hangt van het type compressor af. Ik gebruik geen extra hulprelais en dat gaat prima met onze Isotherm Classic Compact 2001.

Zie voor aansluitingen en andere tips over de STC-1000 dit draadje: zeilersforum.nl/index.php/foru...rgiezuiniger#1304103
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Digitale thermostaat aansluiten 31 okt 2023 00:34 #1519605

  • ReneK
  • ReneK's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4268
Joop66 schreef :
Op exact deze manier heb ik zo'n thermostaatje vrij snel naar zijn grootje geholpen. Het relaistje wat daar in zit kan volgens spec 10A schakelen. Dat is NIET genoeg voor de startstroom van de compressor.

Wat er nodig is een groter relais. En dan heb je je tikken heerlijk weer terug.

ik neem aan dat het relais er in zit om de compressor van spanning te voorzien vanaf het schakelpaneel ? dan hoef je geen dikke kabels helemaal door de boot heen te trekken naar het schakelpaneel met alle voltage drop als gevolg ?

korte dikke kabels van de akku richting compressor en aan/uit schakelen vanaf het schakel paneel dmv relais

dan heb je ook geen constant klikken omdat de spanning (en dus het relais) altijd ingeschakeld is
het kleine relais in de stc-1000 is alleen maar voor de C&T aansluitingen , dara loopt geen stroom doorheen dus kun je dat met een heel klein relais doen
www.svbluepearl.com

Inmiddels hebben we Kroatië verlaten en zijn we (weer) onderweg globaal richting Nieuw Zeeland ;)
Laatst bewerkt: 31 okt 2023 00:34 door ReneK.
Alleen ingelogde leden kunnen reageren.

Digitale thermostaat aansluiten 31 okt 2023 07:34 #1519624

Jeroen-Pion schreef :
Op je foto hangt er niets aan de plus +

Kijk maar naar je eigen schema daar komt de voeding vandaan.

Ik snap als het zo nu nog zo is dat ie het niet doet , dat kan ook. niet :silly:

ReneK heeft het goed , niet de P gebruiken , excuus klein foutje van moi .

Toch heeft het altijd zo gezeten en altijd zo gewerkt. Ik heb enkel de draden van de thermostaat gewisseld, verder niks.
Alleen ingelogde leden kunnen reageren.

Digitale thermostaat aansluiten 31 okt 2023 08:03 #1519629

ilCigno schreef :
Dat hangt van het type compressor af. Ik gebruik geen extra hulprelais en dat gaat prima met onze Isotherm Classic Compact 2001.

Zie voor aansluitingen en andere tips over de STC-1000 dit draadje: zeilersforum.nl/index.php/foru...rgiezuiniger#1304103

In dat topic heb ik ook al eens advies gevraagd, ik ben er toen niet mee verder gegaan omdat we op vakantie gingen en ik geen zin had in een defecte koelkast vlak daarvoor. Daarna heb ik het nooit meer opgepakt en wil dat nu doen.

Wat ik daar op een geplaatste foto wel zie is dat het inderdaad op de C en T zat. Ik had ze er nu af gehaald en op de P en T gezet omdat ik dacht dat ze daarop zaten. Je ziet opdie foto overigens ook dat de dikke rode draad al op de kleine + zat.
Nu zou het kunnen dat de STC-1000 daardoor niet schakelde maar de compressor deed het wel toen ik de originele draden op de P en T terugdeed in de veronderstelling dat ze daar zaten.
Alleen ingelogde leden kunnen reageren.

Digitale thermostaat aansluiten 31 okt 2023 09:18 #1519640

  • robinC30
  • robinC30's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 96
voor een koelkast heb je niet perse een relais nodig.. maakt het systeem alleen maar ingewikkelder :whistle:. een 6mm2 kabel is dik zat voor een compressortje, de grote + en - aansluiten, thermostaat aansluiten volgens het plaatje en inderdaad 1 kabel om iets door te verbinden (weet zo niet uit mn hoofd welke). Ik heb een paar jaar terug ook zo'n thermostaatje ertussen gemaakt, werkt perfect. Scheelt veel stroomverbruik!

kan eventueel einde deze week wel een foto maken ter verduidelijking als je dat graag zou willen, dit verhaal helpt je nog niet echt helemaal denk ik :laugh:

mvg robin
Laatst bewerkt: 31 okt 2023 09:19 door robinC30.
Alleen ingelogde leden kunnen reageren.

Digitale thermostaat aansluiten 31 okt 2023 16:36 #1519715

robinC30 schreef :
en inderdaad 1 kabel om iets door te verbinden (weet zo niet uit mn hoofd welke). I

Ik kan je volgen betreffend dikke kabels op de plus en min en thermostaat volgens plaatje maar welke kabel met welke functie bedoel je met bovenstaand?
Alleen ingelogde leden kunnen reageren.

Digitale thermostaat aansluiten 31 okt 2023 20:16 #1519762

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 17609
Niet moeilijker maken dan nodig

Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Digitale thermostaat aansluiten 01 nov 2023 15:39 #1519938

Toch even een opmerking ; nu heb ik een nieuwe koelkast dus ook met een nieuw schema en ik lees dat het C contact op de "controller" is voor ondervoltage . Nu begrijp ik niet helemaal hoe dat geschakeld wordt wat het is een doorlusje van P naar C met een weerstandje (bij mij dus niet) gewoon een doorlus van P naar C . Loop je het risico om als je deze niet gebruikt je het risico dat ondervoltage defect niet meer werkt ?

Voorts zag ik dat en bij mij in T ook nog een weerstandje zat , het manuaal leerde mij dat daarmee het toerental wordt geregeld, met GEEN weerstand zou de compressor in mijn geval een te laag toerental lopen, met het weerstandje bepaal je in 4 stappen het toerental blijkt tevens uit het manuaal , ik heb dus gewoon de meegeleverde kabel gebruikt met alle aansluitingen. uiteinde kabel heeft 2 draden die zitten op de relais uitgang zo als iedereen het doet.

Maar bovengenoemde zaken schijnen toch wel even een nuance licht over , alles er af trekken en T en C doorverbinden en klaar is kees . Ondervoltage ben ik niet zeker van , toerental compressor wel !
Het enige wat nooit stuk gaat is dat wat er niet in, op, of aan zit, en telt ook niet mee voor het gewicht, kost niets, roest nooit, hoeft niet onderhouden te worden, verbruikt niets, word nooit gestolen, en heeft slechts 1 nadeel , er zit geen garantie op.

too old to worry about anything
Alleen ingelogde leden kunnen reageren.

Digitale thermostaat aansluiten 06 nov 2023 20:34 #1521128

Intussen aangesloten volgens de KISS adviezen en het werkt perfect.
Ik zag het niet zitten om de decoupeerzaag ergens in een wand te zetten voor een apparaatje van 15 euro die zich nog moet bewijzen. Zo was het ook makkelijk installeren en in het kastje geen last van het schermlicht wat je niet kan dimmen of uitschakelen.



Thanks!
Alleen ingelogde leden kunnen reageren.

Digitale thermostaat aansluiten 06 nov 2023 21:03 #1521135

Ben nog benieuwd naar jullie instellingen?
Waarop hebben jullie F1, F2 en F3 staan?
Ik heb de sensor aan de wand tegenover de verdamper in het midden geplaatst, dus zover mogelijk van de verdamper.
F1 heb ik op 7 graden, F2 op 1 graad +- en F 3 niks aan gedaan, ook niet gekeken maar volgens mij reageerde de compressor na ongeveer 1 minuut.
Nut van F4 begrijp ik niet.
Alleen ingelogde leden kunnen reageren.

Digitale thermostaat aansluiten 06 nov 2023 22:21 #1521140

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 17609
Met waarde F4 kan je de temperatuur corrigeren. Dus als het display 9 graden aangeeft en je meet met een aparte thermometer 7 graden (en je vertrouwd dat) dan kan je F4 op -2 instellen.

De rest heb ik denk ik vergelijkbaar met laatmaarwaaien ingesteld.
Timo
Compromis 888 'il Cigno'
Laatst bewerkt: 06 nov 2023 22:23 door ilCigno.
Alleen ingelogde leden kunnen reageren.
