Onderwerp: Zonnepanelen, serie of parallel

Nachtvlinder schreef :

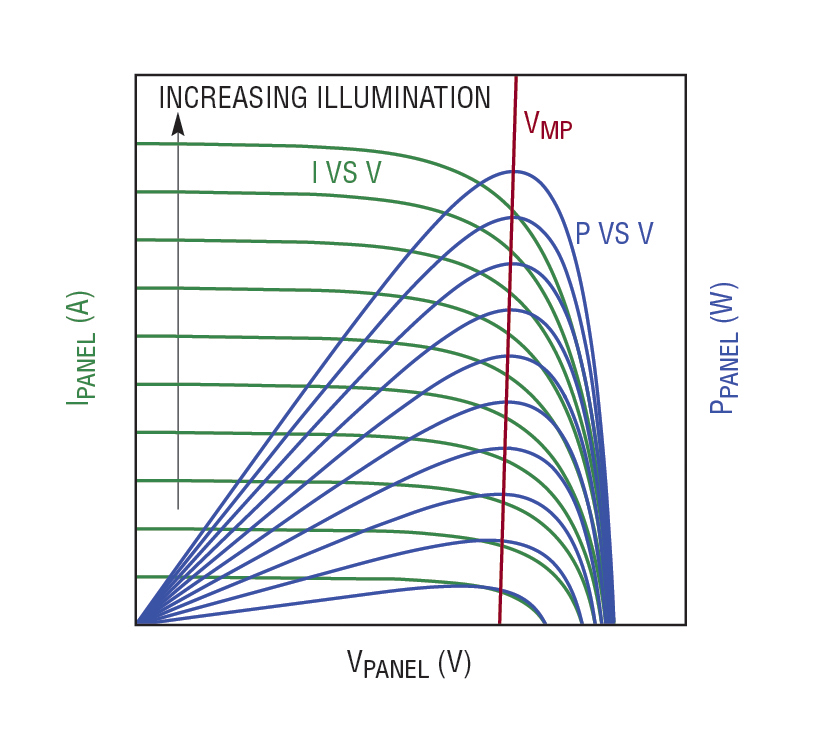

niet erg lineair. Zolang je instralingsniveaus binnen een bandbreedte blijft gaat het wel. Geschakelde panelen. Maar kom je daar buiten gaat het snel mis.

sy helios schreef : ja dus, zoals gebruikelijk..

hmmm... het wordt er niet makkelijker op

toch bedankt voor het delen van al jullie kennis.

De kosten van een extra mppt (100 eur), zouden het probleem niet zijn. De vraag is: lost het het probleem (kapot gaan door hitte) op?

Even voor de goede orde, er wordt gesuggereerd dat jouw paneel 2 (net voor de mast) kapot is gegaan door hitte.

Maar is het niet veel waarschijnlijker dat het komt van het onbedoeld staan/lopen/stampen op dit paneel? Ik weet dat de tough panelen worden verkocht als “beloopbaar” maar iets zegt mij dat panelen alsnog heel fragiel en vrij kwetsbaar zijn in zo’n relatief dunne behuizing.

3Noreen schreef :
"klinkklare onzin voor een enkel paneel"

Bij meerdere panelen parallel is het wel zinvol. Mede omdat het slechtste paneel anders retourstromen kan krijgen en door dissipatie defect kan raken op den duur.

Parallel geplaatste panelen (indien zonder interne serie-diode) dus scheiden van elkaar: ofwel door per paneel een serie-diode te plaatsen, ofwel door elk paneel een eigen regelaar te geven.

Even een klein college.

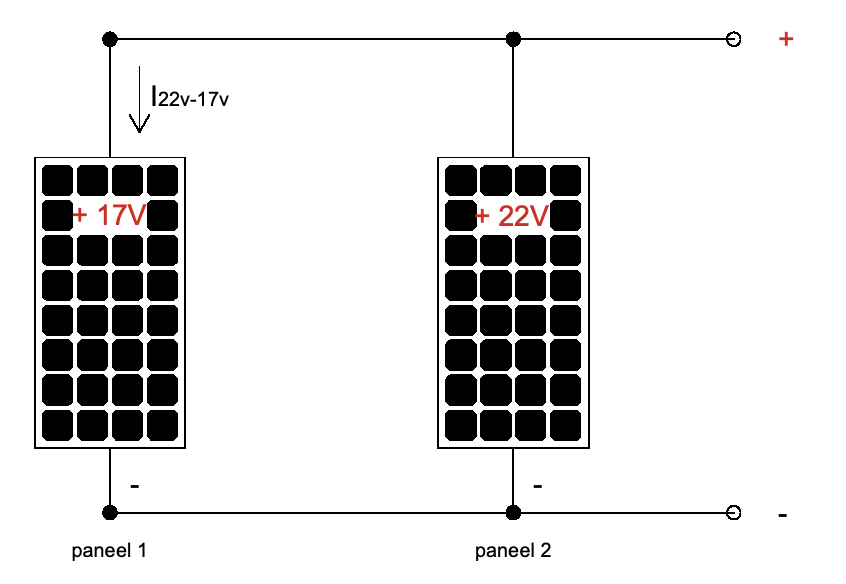

Voor een groot deel van de tijd zullen twee de zelfde panelen die je min of meer op de zelfde manier op het dek plakt nagenoeg de zelfde spanning en stroom opbrengst hebben. Maar als er toevallig op één van de panelen aanzienlijk minder licht valt dan zal dat paneel aanzienlijk minder spanning en opbrengst geven. In mijn schetsje 17 volt op het afgedekte paneel en 22 volt op het niet afgedekte paneel.
Wat er dan gebeurt is dat de stroom van het niet afgedekte paneel in omgekeerde richting naar het afgedekte paneel gaat. In dat afgedekte paneel wordt die stroom omgezet in warmte. Waardoor het afgedekte paneel te warm kan worden en stuk gaan. Paneel 1 levert ook geen laadstroom !

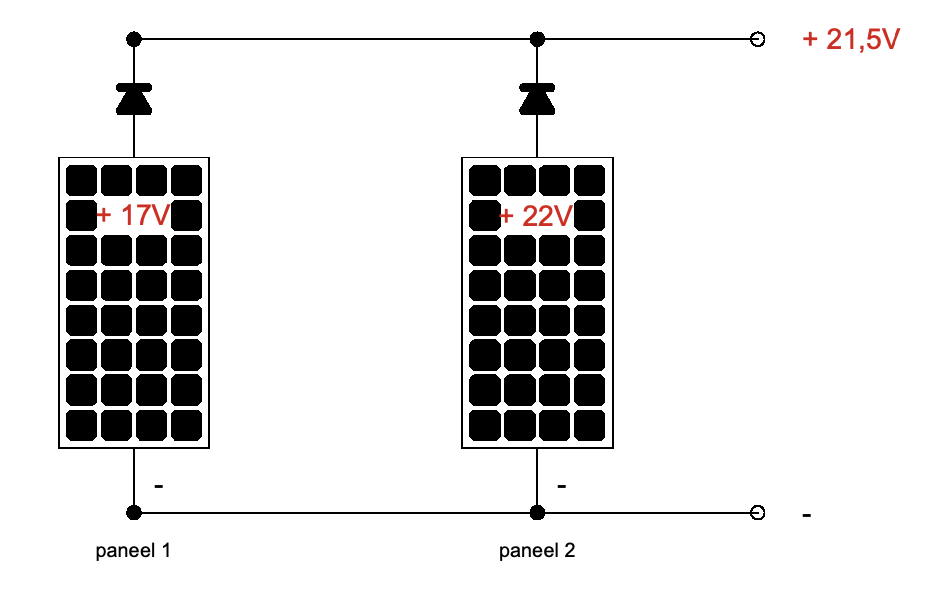

Nu is daar wel een heel simpele remedie voor. Dat is het toepassen van een diode. Een diode is een soort elektrisch ventiel. Er kan slechts in één richting stroom door. Zo'n diode heeft echter ook een nadeel. Dat is dat er in de richting waarin de stroom kan lopen er een weerstand is. Bij de toegepaste diodes ongeveer 0,5 volt. In het schetsje zie je waar de diodes zijn toegepast. Hierdoor kan van paneel 2 geen stroom meer naar paneel 1 gaan. Dus paneel 1 blijft heel. Maar levert in dit geval geen laadstroom ! Verder verliest paneel 0,5 volt door de diode. Dus de maximaal haalbare laadstroom wordt nooit gehaald. Ook niet als beide panelen lekker in de zon liggen. Het is een goedkope oplossing waarbij de panelen niet stuk gaan. Diodes kosten in de orde van 1-3 euro. Maar gaat dus ten koste van de maximaal haalbare opbrengst. Mogelijk oplopend tot 10% minder. Ik heb overigens zelf in deze opzet voorkeur voor het in serie zetten van de panelen.

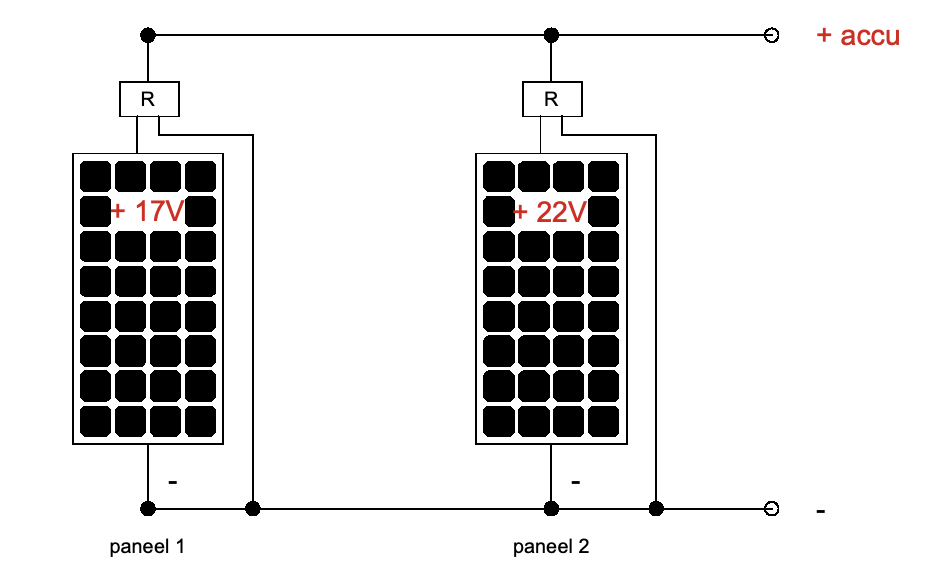

Wil je nu ten koste van de aanschaf prijs van een regelaar toch de maximale opbrengst uit je panelen halen doe je het als volgende schets. De regelaars zorgen dat er geen stroom in omgekeerde richting kan en zorgen er voor dat beide panelen optimaal benut worden.

dank je wel Noreen ! Ik ga hier eens over nadenken. Het is in ieder geval geen heel dure oplossing

Helder

surprise, surprise, eindelijk de uitleg. (die geheel voorspelbaar was). Maar thxs proffesor . 3N

3noreen schreef;” ik heb overigens zelf in deze opzet voorkeur voor het in serie zetten van de panelen.”

Wat is in dat geval de rekensom als één van de panelen in de schaduw ligt?
En moet dan de regelaar anders dan bij parallel?

Thijsnoort schreef :
Bypass diodes in een serie opstelling worden parallel met de panelen geschakeld. In normaal bedrijf als de panelen min of meer de zelfde hoeveelheid licht krijgen dan veroorzaken de diodes geen spanningsval op de output. 99,9% van alle zonnepanelen worden dan ook in serie gebruikt. Dat heeft een reden.
Bij overloopbare panelen heb je wel te maken met de elektrische isolatie als het spul op een hogere spanning dan 42 volt werkt.

3Noreen schreef :
Je kunt dan ook zonder dat het nadelige effecten heeft meerdere bypass diodes per paneel gebruiken. Het paneel dus in segmenten opdelen. Dat wordt dan een hotspot protector genoemd.

3Noreen schreef :
In theorie krijgen de panelen allemaal dezelfde hoeveelheid licht. In de praktijk is dat natuurlijk niet waar.
Maar waar ik nu met drie panelen die parallel aangesloten zijn 28volt krijg zal ik in serie een veelvoud hiervan krijgen neem ik aan.
Moet er dan een andere omvormer op omdat de spanning hoger wordt?

Thijsnoort schreef :
Als dat zo is zou ik me helemaal geen zorgen maken.

Ik heb wel eens panelen met 5 scotkey iodes bij uitgang aangetroffen.

Een bypass over elke cellen serie. (36 cel panelen)

In plaats van de beaut regelaar nu een Victron gekocht.
Deze kan ook twee accu’s apart bedienen, geen mppt maar dat was de oude ook niet dus ik denk dat er wat dat betreft niet veel veranderd.
Nu wordt er bij de Victron een temperatuur sensor meegeleverd alleen uit de handleiding word ik niet wijs of die nu is voor de ruimte temperatuur of dat deze op een accu geplaatst dient te worden.
Graag enige hulp.
Tot die tijd laat ik hem eraf want zonder installeren kan ook.
