Onderwerp: Tips gezocht: ompolen fase/nul en indicatielamp

Tips gezocht: ompolen fase/nul en indicatielamp 21 okt 2024 17:19 #1592637

Mijn Victron multiplus is fasegevoelig. En in veel jachthavens zijn de fase en de nul verwisseld. Resultaat: de walstroom ligt er gelijk uit.
Dus zoek ik:
1. een schakelingetje voor een indicatielamp die groen = ok, rood = verwisseld aangeeft oid. Liefst met harde pieptoon indien verwisseld.
2. schakelaar (liefst bestaand bedraad) met drie standen: uit (test), nul+fase correct, nul+fase verwisselen.

Plan: schakelaar in de uit/test stand, walstroom aansluiten. Lampje controleren, driestanden schakelaar spanning laten doorgeven aan de Victron.

Een led signaallampje verbruikt ongeveer 5 mA. Als ik de groene tussen fase en aardlek zet, en de rode tussen nul en aardlek? Daar zal een 30 mA aardlekschakelaar niet direct de kriebels van krijgen.
Gaan ze allebei niet aan dan weet je zeker dat er iets mis is!
Bijvoorbeeld : docs.rs-online.com/ea07/0900766b81585306.pdf
Heeft nog een ingebouwde zoemer ook. Maar verbruikt volgens mij meer dan de 2mA in de handleiding.

Als het bovenstaande geen rare consequenties heeft dan zoek ik nog een goede ompoolschakelaar. Tips welkom!
“A good engineer gets stale very fast if he doesn’t keep his hands dirty.”
– Wernher von Braun
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 21 okt 2024 17:38 #1592646

  • pbu
  • pbu's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 77




Misschien heb je hier wat aan?
Varen? Ja!
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 21 okt 2024 17:50 #1592648

  • sy helios
  • sy helios's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 13660
is dat normaal, fase gevoelig voor een 230VAC apparaat?
of klopt er iets anders niet..
Helios is de zonnegod, Zoon van het Titanenpaar Hyperion en Theia, broer van Selene (Maan) en Eos (dageraad). Met zijn zonnewagen rijst hij bij dageraad op uit de Okeanos, rijdt langs de hemelkoepel en verdwijnt `s avonds in het westen weer in de oceaan.
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 21 okt 2024 17:54 #1592650

Precies, dit klinkt meer als een aardfout, bv doordat tijdens gridbedrijf een van de polen keihard aan aarde wordt gelegd…
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 21 okt 2024 18:01 #1592652

www.electronicashopping.nl/lam...onder-reflector.html

Misschien een tikkie te ouderwetsch voor dezen modernen tijd, maar het werkt betrouwbaar en bijna zonder stroomverbruik.
Schippers schoffelen niet
Laatst bewerkt: 21 okt 2024 18:03 door Berghout-2.
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 21 okt 2024 18:05 #1592653

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 29246
Aquaplanning schreef :

Als het bovenstaande geen rare consequenties heeft dan zoek ik nog een goede ompoolschakelaar. Tips welkom!

www.druppellader.com/telux-2-p...0-2-32a-230-vac.html
ZF informatie kanaal Telegram: t.me/zeilersforum
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 21 okt 2024 18:09 #1592654

pbu schreef :




Misschien heb je hier wat aan?

Zeker, inderdaad goed idee om de lampjes te verbinden met een verende schakelaar.
“A good engineer gets stale very fast if he doesn’t keep his hands dirty.”
– Wernher von Braun
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 21 okt 2024 18:18 #1592656

sy helios schreef :
is dat normaal, fase gevoelig voor een 230VAC apparaat?
of klopt er iets anders niet..

Ja, dit is normaal en bekend bij Victron Multiplus omvormers. Als iedereen alles netjes aansluit dan werkt het feilloos. En daar gaat Victron terecht vanuit. Gezien de mogelijkheden die die omvormers hebben, zoals 3-fase en parallelbedrijf met net-ondersteuning en eilandbedrijf moeten basiszaken gewoon kloppen.
“A good engineer gets stale very fast if he doesn’t keep his hands dirty.”
– Wernher von Braun
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 21 okt 2024 18:19 #1592657

Calidris schreef :
Aquaplanning schreef :

Als het bovenstaande geen rare consequenties heeft dan zoek ik nog een goede ompoolschakelaar. Tips welkom!

www.druppellader.com/telux-2-p...0-2-32a-230-vac.html

En dan neem ik aan als H-schakelaar aansluiten? Daar moet ik even op mijn gemak voor gaan zitten.
“A good engineer gets stale very fast if he doesn’t keep his hands dirty.”
– Wernher von Braun
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 21 okt 2024 18:34 #1592658

  • pbu
  • pbu's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 77
Met een scheidingstrafo ertussen ben je van dat probleem af. Dat is wel een andere prijsklasse, maar lost eventuele corrosieproblemen ook op.
Varen? Ja!
Laatst bewerkt: 21 okt 2024 18:34 door pbu.
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 21 okt 2024 21:09 #1592688

  • Aad77
  • Aad77's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 717
Fasegevoeligheid voor een multiplus lijkt me zeer onwaarschijnlijk, en bij mijn weten wordt er ook niets over vermeld in het manual - ik heb zelf ook een multiplus en nog nooit iets van fasegevoeligheid gemerkt (weliswaar achter scheidingstrafo).
Wat een mogelijke oorzaak zou kunnen zijn is het blijven hangen van het aardrelais: dit legt bij omvormerbedrijf een van de twee AC polen aan aarde teneinde een aardlekschakelaar mogelijk te maken. Als dit relais gesloten blijft bij walbedrijf (de multiplus schakelt dan de AC door op het scheepsnet) kan bovengenoemd effect optreden.
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 21 okt 2024 21:41 #1592691

Ik heb geen Multiplus. Maar wel 2 leds die aangeven "pos correct" of "pos incorrect".
Mijn walstroomkabel heeft aan scheepszijde een gewone randaarde stekker (female). Ik heb daarna een kort verloopkabeltje met een gewone randaarde stekker (male) en aan scheepszijde een blauwe CE stekker. Normaal gesproken zitten de schroefjes van de randaarde stekkers tegenover elkaar. Als de led "pos incorrect" gaat branden draai ik de randaarde stekker om. Dan gaat de "pos correct" led aan. Probleem opgelost.
Alleen heb ik nooit enig verschil gemerkt aan boord. Alles werkt gewoon ook met "pos incorrect".
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 22 okt 2024 06:15 #1592706

  • Waterblok
  • Waterblok's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 5285
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 22 okt 2024 07:06 #1592713

  • 3Noreen
  • 3Noreen's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 14983
De makers van dit soort omvormers en accu laders gaan er van uit dat het ding in een schip of camper buiten Nederland gebruikt zou kunnen worden. Dit lijkt me een redelijke aanname. In Nederland zijn zowel de fase als de nul verplicht geschakeld en gezekerd. In andere landen bestaat die verplichting niet altijd. Wat je wilt voorkomen is dat er bij uitschakelen of als de zekering er uit gaat er nog spanning op het systeem staat.
Verder kan ik mij voorstellen dat de elektronische overbelasting bescherming in de lader of omvormer ook maar 1 polig is.
dat conservatieven in doorsnee hechten aan veiligheid, voorspelbaarheid en autoriteit, terwijl liberalen zich eerder thuis voelen bij nuance en complexiteit,
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 22 okt 2024 07:27 #1592721

  • Koezt
  • Koezt's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8144
Pilippi heeft zo'n ding:
www.philippi-online.de/produkt/lar/
Dehler Duetta 94 - Koezt
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 22 okt 2024 07:37 #1592725

Ik weet niet hoe handig je bent met electronica, maar je kan een hele kleine aan aarde gerelateerde charge pump maken die een optocoupler voedt. Tussen nul en aarde is geen frequentie en doet ie het niet, andersom wel. Die optocoupler laat je een ompoolrelais schakelen. Als je dan de walstroom inplugt shcakelt het relais zo dat het altijd klopt.
Over de schakeling moet je wel even nadenken qua veiligheid, maar moeilijk is dat niet.
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 23 okt 2024 11:49 #1592960

  • Gijper
  • Gijper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2209
Aquaplanning schreef :
in veel jachthavens zijn de fase en de nul verwisseld.
Volstaat dan niet een spanningzoeker? Je meet eerst welke pin de fase is en dan kun je je stekker meteen goed-om insteken.


Als het een campingstopcontact is zorg je dat je een omdraaikabeltje hebt. Afhankelijk van de meting gebruik je de omdraaikabel wel of niet.
Orange boats matter
Laatst bewerkt: 23 okt 2024 11:59 door Gijper.
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 23 okt 2024 14:15 #1592990

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 29246
ZF informatie kanaal Telegram: t.me/zeilersforum
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 23 okt 2024 14:37 #1592994

  • sy helios
  • sy helios's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 13660
ik heb een rubber stekker met neon lampje erin
om te checken of er 230V op een socket staat.

zou je ook kunnen maken met neon tussen 1 pool en aarde
dit om de fase te vinden

kost niets..
Helios is de zonnegod, Zoon van het Titanenpaar Hyperion en Theia, broer van Selene (Maan) en Eos (dageraad). Met zijn zonnewagen rijst hij bij dageraad op uit de Okeanos, rijdt langs de hemelkoepel en verdwijnt `s avonds in het westen weer in de oceaan.
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 23 okt 2024 14:37 #1592995

  • Gijper
  • Gijper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2209

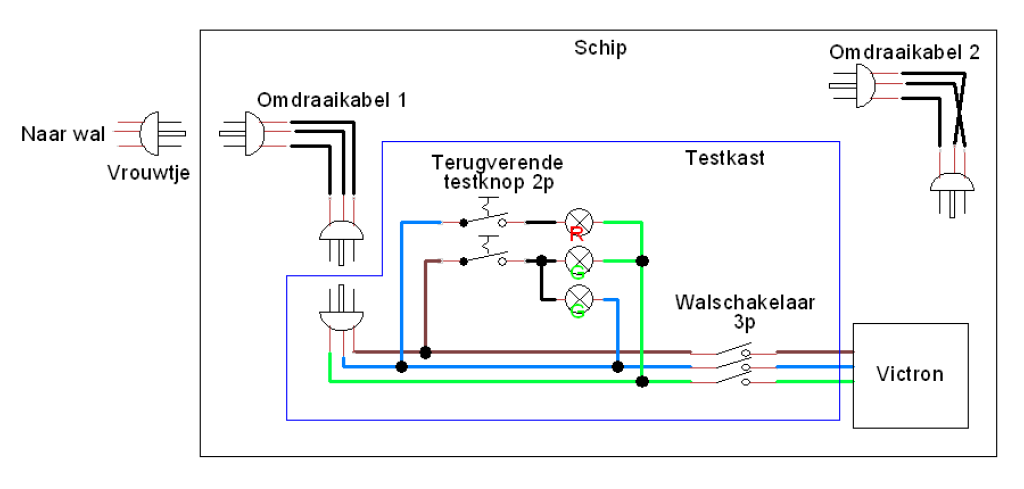

Voor mijn beeldvorming:
1. walschakelaar uitschakelen
2. wal aansluiten
3. testknop duwen. Bij 2 × groen: alles OK. Bij rood: andere omdraaikabel aansluiten. Nog een keer testen.
4. walschakelaar aanzetten

De walkabel is getekend als mannetje maar moet een vrouwtje zijn. Maar dit schema is maar voor het idee.
Orange boats matter
Laatst bewerkt: 23 okt 2024 16:42 door Gijper.
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 23 okt 2024 14:48 #1592996

  • JeePee
  • JeePee's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7385
Laatst bewerkt: 23 okt 2024 15:02 door JeePee.
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 23 okt 2024 15:04 #1592998

  • sy helios
  • sy helios's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 13660
die van Amazon
lastig te zien
een echte CE?
Helios is de zonnegod, Zoon van het Titanenpaar Hyperion en Theia, broer van Selene (Maan) en Eos (dageraad). Met zijn zonnewagen rijst hij bij dageraad op uit de Okeanos, rijdt langs de hemelkoepel en verdwijnt `s avonds in het westen weer in de oceaan.
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 23 okt 2024 15:18 #1593001

  • JeePee
  • JeePee's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7385
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 23 okt 2024 15:23 #1593003

  • sy helios
  • sy helios's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 13660
je snapt het niet
check 2e label
ziet er mwah uit...
zou net kunnen, maar m.i. dubio

www.google.com/search?sca_esv=...HRPGEHQQtKgLegQIERAB
Helios is de zonnegod, Zoon van het Titanenpaar Hyperion en Theia, broer van Selene (Maan) en Eos (dageraad). Met zijn zonnewagen rijst hij bij dageraad op uit de Okeanos, rijdt langs de hemelkoepel en verdwijnt `s avonds in het westen weer in de oceaan.
Alleen ingelogde leden kunnen reageren.

Tips gezocht: ompolen fase/nul en indicatielamp 23 okt 2024 16:53 #1593014

  • AdB
  • AdB's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 4136
Hij staat in ieder geval op de website van Stanley.
Geeft al wat meer vertrouwen.

cee.stanleytools.global/produc...ll-plug-tester-2-pin

A
Tornado sport
Een monohull is eigenlijk een multihull die niet "af" is...
